很多人用 Envoy，却从没真正理解过 xDS（我也是，直到手搓了一遍）
前言
上一篇内容，我们详细讨论了envoy做服务发现，并且详细讨论了静态配置与使用dns做服务发现，并且通过consul的详细配置阐述了dns做服务发现的工作原理，但是也遗留了一个问题，一旦想要修改endpoint的配置
clusters:
- name: app_service
connect_timeout: 1s
type: STRICT_DNS
lb_policy: ROUND_ROBIN
load_assignment:
cluster_name: app_service
endpoints:
- lb_endpoints:
- endpoint:
address:
socket_address:
address: "backend-service"
port_value: 10000
比如我想改address: "backend-service"，envoy并不会自动感知，还是需要重启
envoy xDS简介
xDS 不是一个单一的模块，而是一组与 Envoy 服务发现相关、解耦的 API 接口集合
- CDS (Cluster Discovery Service)： 集群发现。获取上游集群的定义，即 Envoy 可以将流量路由到的一组逻辑上相似的上游主机
- EDS (Endpoint Discovery Service)： 端点发现。这是最核心的服务发现模块。它为每个集群提供具体的、健康的网络端点（如 IP:Port）列表。Envoy 支持通过 EDS 进行增量更新，从而实现高效、实时的服务实例变更
- LDS (Listener Discovery Service)： 监听器发现。获取 Envoy 应该监听的网络地址、端口和过滤器链配置
- RDS (Route Discovery Service)： 路由发现。获取虚拟主机和路由规则配置，用于将流量定向到正确的集群
- SDS (Secret Discovery Service)： 密钥发现。安全地获取 TLS 证书和私钥
- ADS (Aggregated Discovery Service)： 聚合发现服务。一个特殊的 gRPC 端点，它将所有 xDS API 聚合到单个流中。这确保了配置更新的一致性和顺序性，避免配置不一致导致的流量中断
是不是看得脑袋嗡嗡的，没关系，我们从最核心的入手，那就是EDS
envoy EDS

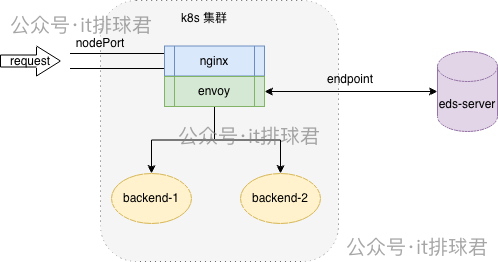

所谓EDS服务：
- 就是在envoy之外，有一个配置中心，之前直接配置在envoy的静态配置，搬迁到配置中心来，新增和维护新规则都在配置中心维护
- 一旦配置有变更，配置中心会主动推送到envoy，让其及时变更流量转发配置
创建eds服务端
手搓一个最简单的eds_server用来演示：
该脚本启动18000端口，接收gRPC请求，并且响应EDS，只要envoy来连接18000，就会下发endpoint到envoy
修改envoy配置
再修改一下envoy的配置：
...
clusters:
- name: backend_cluster
type: EDS
connect_timeout: 0.25s
lb_policy: ROUND_ROBIN
eds_cluster_config:
eds_config:
api_config_source:
api_type: GRPC
grpc_services:
- envoy_grpc:
cluster_name: eds_server
- name: eds_server
connect_timeout: 1s
type: STATIC
http2_protocol_options: {}
load_assignment:
cluster_name: eds_server
endpoints:
- lb_endpoints:
- endpoint:
address:
socket_address:
address: 10.22.12.178
port_value: 18000
...
type: EDS说明了使用EDS作为服务发现，而EDS的相关信息在cluster_name: eds_server这里定义eds_server是静态的配置，访问10.22.12.178:10000就能够获取获取eds配置
验证
配置完之后，首先启动eds_server
▶ go run eds.go
2025/12/23 18:15:36 EDS server listening on :18000
修改envoy配置之后重启，检查eds_server的输出：
▶ go run eds.go
2025/12/23 18:15:36 EDS server listening on :18000
2025/12/23 18:17:33 EDS stream connected
2025/12/23 18:17:33 >>> Sending EDS response version=1766484936064308385, nonce=1766485053421230413
2025/12/23 18:17:33 DiscoveryRequest resources=[backend_cluster] version="" nonce=""
2025/12/23 18:17:33 DiscoveryRequest resources=[backend_cluster] version="1766484936064308385" nonce="1766485053421230413"
成功了，启动的envoy之后，envoy与eds_server建立连接，并且eds_server推送相关配置给envoy，再访问一下试试curl 10.22.12.178:30785/test
[2025-12-23T10:20:44.892Z] "GET /test HTTP/1.0" 200 40 1 c40a5dd3-29b7-4d1b-b73d-e93b31b5f6e3 "curl/7.81.0" "-" 10.244.0.111:10000 backend_cluster -
[2025-12-23T10:20:46.003Z] "GET /test HTTP/1.0" 200 40 1 1656452c-4571-469b-b2b7-3d43bd703c6d "curl/7.81.0" "-" 10.244.0.114:10000 backend_cluster -
EDS小结
手搓了一个能够响应eds的服务，并且将envoy指向该服务，envoy也能够获取后端endpoint的地址，成功转发的请求
演示中的脚本，是将配置写死在代码中的
s.endpoints = []*endpointpb.LbEndpoint{
newEndpoint("10.244.0.111", 10000),
newEndpoint("10.244.0.114", 10000),
}
只需要将这部分改造一下。如果在k8s里面，那就watch k8s的endpoint，动态获取就行。如果是在k8s集群之外，可以封装一个web 容器，在页面上管理后端endpoint也行。总之，后端服务的配置，完全由eds接管，不管ip:port怎 么变化，只需要在eds服务中配置，就会推送至envoy，完成endpoint服务发现
envoy RDS
现在已经拥有了EDS服务，能够动态获取endpoint，但是http的路由配置依然是直接在配置文件里面的
...
static_resources:
listeners:
- name: ingress_listener
address:
socket_address:
address: 0.0.0.0
port_value: 10000
filter_chains:
- filters:
- name: envoy.filters.network.http_connection_manager
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
stat_prefix: ingress_http
http_protocol_options:
accept_http_10: true
common_http_protocol_options:
idle_timeout: 300s
codec_type: AUTO
route_config:
name: local_route
virtual_hosts:
- name: app
domains: ["*"]
routes:
- match: { prefix: "/" }
route:
cluster: backend_cluster
...

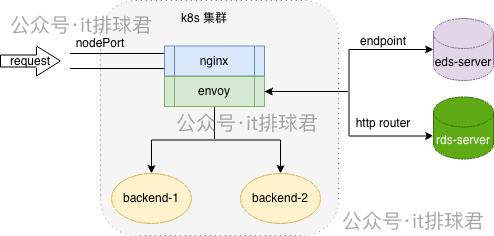

比如想要修改match: { prefix: "/" }，envoy并不会感知，还是需要重启。所以引入RDS服务，与EDS服务类似，自动发现HTTP路由配置
创建rds服务端
手搓一个简单的rds_server
该脚本启动18001端口，接收gRPC请求，并且响应RDS，只要envoy来连接18001，就会下发http route到envoy
修改envoy配置
static_resources:
listeners:
- name: ingress_listener
address:
socket_address:
address: 0.0.0.0
port_value: 10000
filter_chains:
- filters:
- name: envoy.filters.network.http_connection_manager
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
stat_prefix: ingress_http
http_protocol_options:
accept_http_10: true
codec_type: AUTO
rds:
route_config_name: local_route
config_source:
api_config_source:
api_type: GRPC
grpc_services:
- envoy_grpc:
cluster_name: rds_server
...
clusters:
...
- name: rds_server
connect_timeout: 1s
type: STATIC
http2_protocol_options: {}
load_assignment:
cluster_name: rds_server
endpoints:
- lb_endpoints:
- endpoint:
address:
socket_address:
address: 10.22.12.178
port_value: 18001
验证
配置完之后，首先启动rds_server
▶ go run rds.go
2025/12/24 17:02:34 RDS server listening on :18001
修改envoy配置之后重启，检查rds_server的输出：
▶ go run rds.go
2025/12/24 17:02:34 RDS server listening on :18001
2025/12/24 17:02:55 RDS stream connected
2025/12/24 17:02:55 >>> Sending RDS response version=1766566954686151045, nonce=1766566975846610006
2025/12/24 17:02:55 DiscoveryRequest resources=[local_route] version="1766561174225337826" nonce=""
2025/12/24 17:02:55 DiscoveryRequest resources=[local_route] version="1766566954686151045" nonce="1766566975846610006"
成功了，启动的envoy之后，envoy与rds_server建立连接，并且rds_server推送相关配置给envoy，再访问一下试试curl 10.22.12.178:30785/test
[2025-12-24T09:03:16.252Z] "GET /test HTTP/1.0" 200 40 1 bea0ccf1-0621-4be1-919f-3dbb24e93ff5 "curl/7.81.0" "-" 10.244.0.114:10000 backend_cluster -
[2025-12-24T09:03:16.916Z] "GET /test HTTP/1.0" 200 40 1 f22c01e4-8120-4cb1-837e-a6c0b27f7410 "curl/7.81.0" "-" 10.244.0.111:10000 backend_cluster -
RDS小结
演示中的脚本，是将配置写死在代码中的
Match: &routepb.RouteMatch{
PathSpecifier: &routepb.RouteMatch_Prefix{
Prefix: "/test",
},
},
只需要将这部分改造一下。如果在k8s里面，那就watch k8s的ingress，动态获取就行。如果是在k8s集群之外，可以封装一个web 容器，在页面上管理后端http router也行
envoy ADS

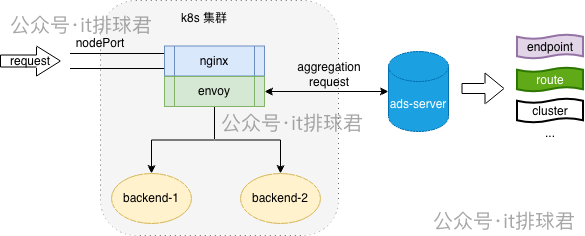

目前我们完成了EDS、RDS，可以自动发现对应的endpoint、http router资源，但是他们都是gRPC协议，能不能整合在一起呢？并且xDS还有其他的资源，什么CDS、LDS等等，每个种类都监听一次接口，管理难度也太冗余了。于是ADS就应运而生了，它是一个聚合发现服务，一个特殊的 gRPC 端点，将所有 xDS API 聚合在一起
创建ads服务端
该脚本启动18000端口，接收gRPC请求，并且响应聚合请求ADS，再根据不同的查询类型（EDS、RDS等），响应不同的资源，并且下发到envoy
修改envoy的配置
这里修改较为复杂，直接给出配置文件即可
node:
id: envoy-1
cluster: demo-proxy
dynamic_resources:
ads_config:
api_type: GRPC
grpc_services:
- envoy_grpc:
cluster_name: ads_server
static_resources:
listeners:
- name: ingress_listener
address:
socket_address:
address: 0.0.0.0
port_value: 10000
filter_chains:
- filters:
- name: envoy.filters.network.http_connection_manager
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
stat_prefix: ingress_http
http_protocol_options:
accept_http_10: true
codec_type: AUTO
rds:
route_config_name: local_route
config_source:
ads: {}
http_filters:
- name: envoy.filters.http.router
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router
access_log:
- name: envoy.access_loggers.stdout
typed_config:
"@type": type.googleapis.com/envoy.extensions.access_loggers.stream.v3.StdoutAccessLog
log_format:
text_format: "[%START_TIME%] \"%REQ(:METHOD)% %REQ(X-ENVOY-ORIGINAL-PATH?:PATH)% %PROTOCOL%\" %RESPONSE_CODE% %BYTES_SENT% %DURATION% %REQ(X-REQUEST-ID)% \"%REQ(USER-AGENT)%\" \"%REQ(X-FORWARDED-FOR)%\" %UPSTREAM_HOST% %UPSTREAM_CLUSTER% %RESPONSE_FLAGS%\n"
clusters:
- name: ads_server
connect_timeout: 1s
type: STATIC
http2_protocol_options: {}
load_assignment:
cluster_name: ads_server
endpoints:
- lb_endpoints:
- endpoint:
address:
socket_address:
address: 10.22.12.178
port_value: 18000
- name: backend_cluster
type: EDS
connect_timeout: 0.25s
lb_policy: ROUND_ROBIN
eds_cluster_config:
eds_config:
ads: {}
验证
首先启动ADS服务，再修改envoy配置，最后重启envoy服务。验证部分同EDS、ADS，这里就不赘述
ADS小结
至此，通过ADS聚合服务，可以接受不同类型的xDS请求，在文中我们实现了EDS与RDS，当然如果有需求，可以持续的把LDS、CDS等全部加上
小结
“修改配置之后如何自动生效”，本文通过这一切入点，详细探讨了envoy的另外一种服务发现策略xDS，并且手搓了诸如EDS、RDS等服务，成功响应了envoy的需求，完成了配置生效。并且最终使用ADS，将EDS与RDS聚合在一起，形成了一个统一且管理型强的服务入口
后记
有位老哥说了，这不就是istio嘛？没错，istio的数据面就是使用envoy
所谓服务治理，也是从解决最基本的问题而诞生的，本系列从“记录后端真实pod ip”为切入口，通过常见的场景需求，不断的解决需求，发现问题，解决问题，最终将这些功能全部聚合一起，就是服务治理的基本框架
而问题的提出、解决问题的过程以及需求的满足，不光是服务治理，也是所有软件诞生的基本思想
联系我
- 联系我，做深入的交流
至此，本文结束
在下才疏学浅，有撒汤漏水的，请各位不吝赐教...
