UVM checklist

UVM checkist

1. 基于 UVM 的 TB 架构

  • 顶层模块 -> Test -> env -> sub_env -> agent -> driver, sequencer, monitor
  • 为每个测试用例创建 Testbench
  • 测试用例代码保存在case库（xx_test_lib.sv）文件中（类似于将所有测试定义保存在一个文件中的 package）
  • 测试库文件被包含在顶层模块中
  • UVM TB 中不使用 Program block

2. 在 UVM 中运行测试

  • vsim +novopt work.top +UVM_TESTNAME=测试名称
  • 必须从顶层模块中的 initial block 调用 run_test()
  • 可以通过 run_test("testname") 运行测试，但不建议这样做，因为它将 Testbench 绑定到单个测试。
  • 如果 run_test() 或者 UVM_TESTNAME 的 testname 没有在 UVM factory 中注册，模拟将导致致命错误。
  • 如果没有在顶层模块中调用 run_test()，则 UVM phase 不会被调用。我们仍然可以调用全局 UVM 方法。

3. 测试运行中的 Phases

  • build_phase
  • config_phase
  • end_of_elaboration_phase
  • start_of_simulation_phase
  • run_phase
  • extract
  • check
  • report

4. 报告信息

  • 使用 +UVM_VERBOSITY 和 +UVM_SEVERITY 来管理报告
  • UVM_VERBOSITY: 通过模拟命令选项更改所有 UVM 组件的详细级别。
  • +uvm_set_verbosity 选项有一个特定格式，允许控制详细级别更改适用于哪些阶段，以及在耗时阶段时准确应用的时间。
  • 示例命令：
sim_cmd +uvm_set_verbosity=组件名称,id,详细级别,阶段名称,可选时间
sim_cmd +uvm_set_action=组件名称,id,严重性,操作
sim_cmd +uvm_set_severity=组件名称,id,当前严重性,新的严重性

  • uvm_report_info / uvm_report_warning / uvm_report_error / uvm_report_fatal

  • uvm_report_info 函数示例：

    virtual function void uvm_report_info(string id, string message, int verbosity = UVM_MEDIUM, string filename = "", int line=0)

  • 序列项和序列使用与其关联的 sequencer 进行报告。如果未设置 sequencer，则将使用全局 reporter。

  • uvm_info / uvm_warning / uvm_error / uvm_fatal 宏：

  • uvm_info(ID, MSG, VERBOSITY)：当 VERBOSITY 低于配置的 reporter 详细级别时，调用 uvm_report_info。

  • uvm_warning(ID, MSG) / uvm_error(ID, MSG) / uvm_fatal(ID, MSG)：

    • 这些宏将使用 UVM_NONE 详细级别，因此无法通过设置 reporter 详细级别禁用它们，但可以通过设置消息的操作来关闭它们。

  • UVM_VERBOSITY 等级：

    • UVM_NONE / UVM_LOW / UVM_MEDIUM / UVM_HIGH / UVM_FULL
    • UVM_NONE: 报告始终打印，无法通过详细级别禁用。
    • UVM_LOW: 报告仅在详细级别设置为 UVM_LOW 或以上（如 UVM_MEDIUM/HIGH/FULL）时发出。

  • UVM_SEVERITY 等级：

    • UVM_INFO / UVM_WARNING / UVM_ERROR / UVM_FATAL
    • UVM_FATAL: 模拟在此级别使用 $finish 退出。

5. TB 组件编码

i. Driver

  • 从 uvm_driver#(REQ, RSP) 继承
  • 实例化虚拟接口
  • 声明配置变量，以提供从测试中更新组件行为的接口
  • 使用 uvm_component_utils 注册到工厂
  • 使用 uvm_config_db#(virtual ubus_if)::get(this, "", "vif", vif) 获取虚拟接口句柄

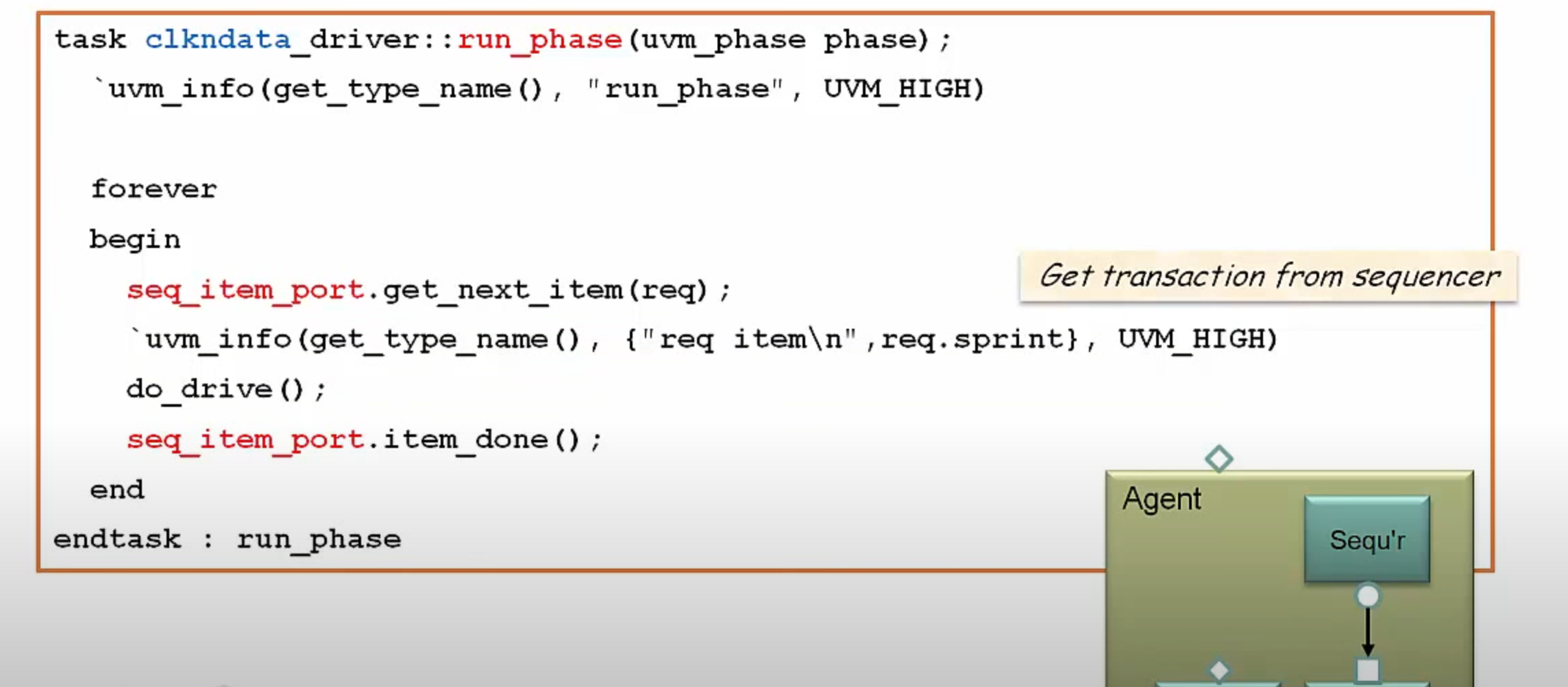

  • 在 run_phase 中实现驱动功能
  • 填写 id 信息后，将 rsp 返回给序列：rsp.set_id_info(req)

ii. Sequencer

  • 从 uvm_sequencer#(REQ, RSP) 继承
  • 使用 uvm_component_utils 注册到工厂
  • 也可以使用 uvm_sequencer#(REQ, RSP) 的 typedef 来定义 sequencer
  • uvm_sequencer_utils 宏用于为 sequencer 提供自动化宏。

iii. Monitor

  • 从 uvm_monitor 继承（注意：没有参数）

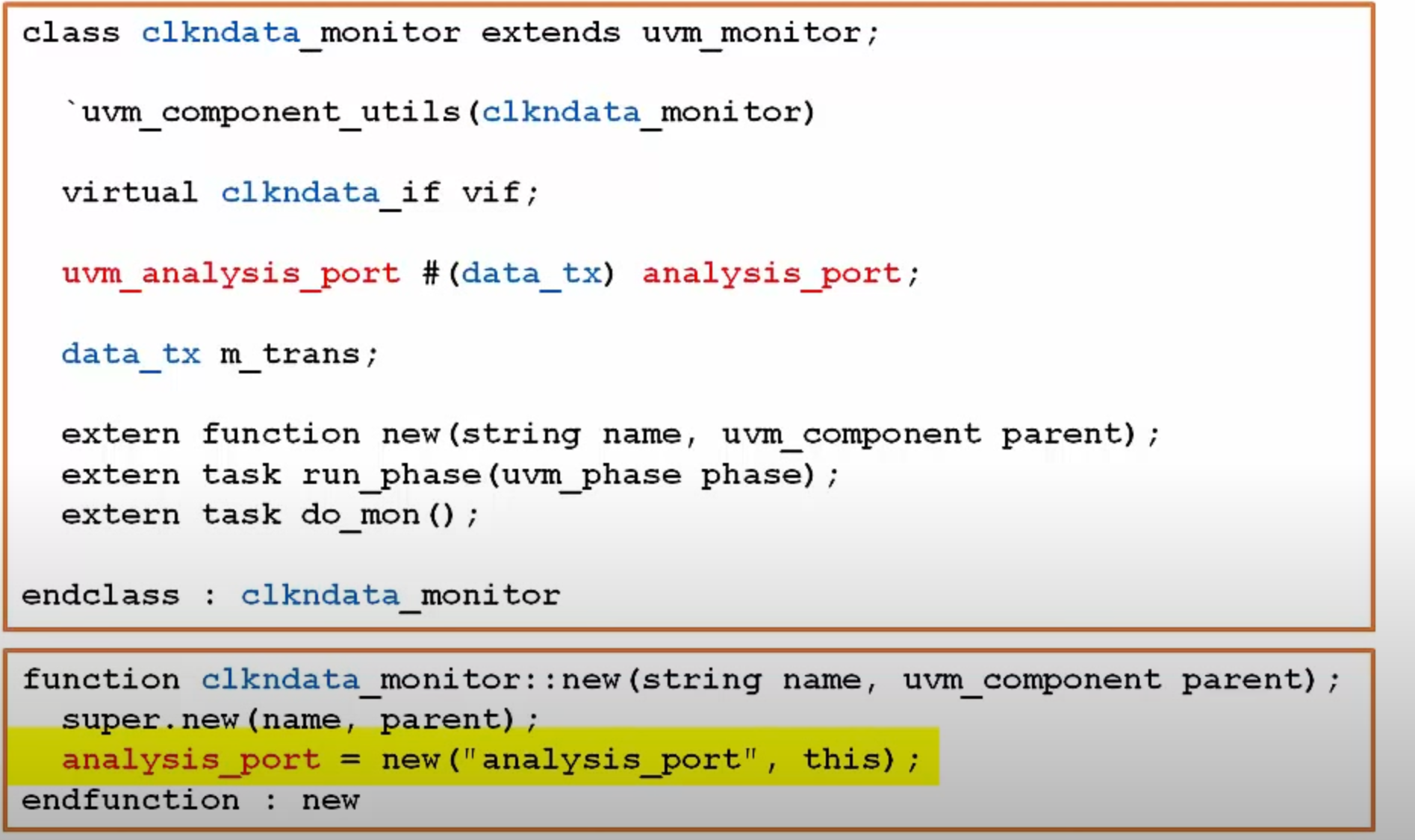

  • 使用 uvm_analysis_port#(Tx_name) 实例化分析端口
  • 声明任何影响监控器行为的配置变量，并将这些变量注册到工厂

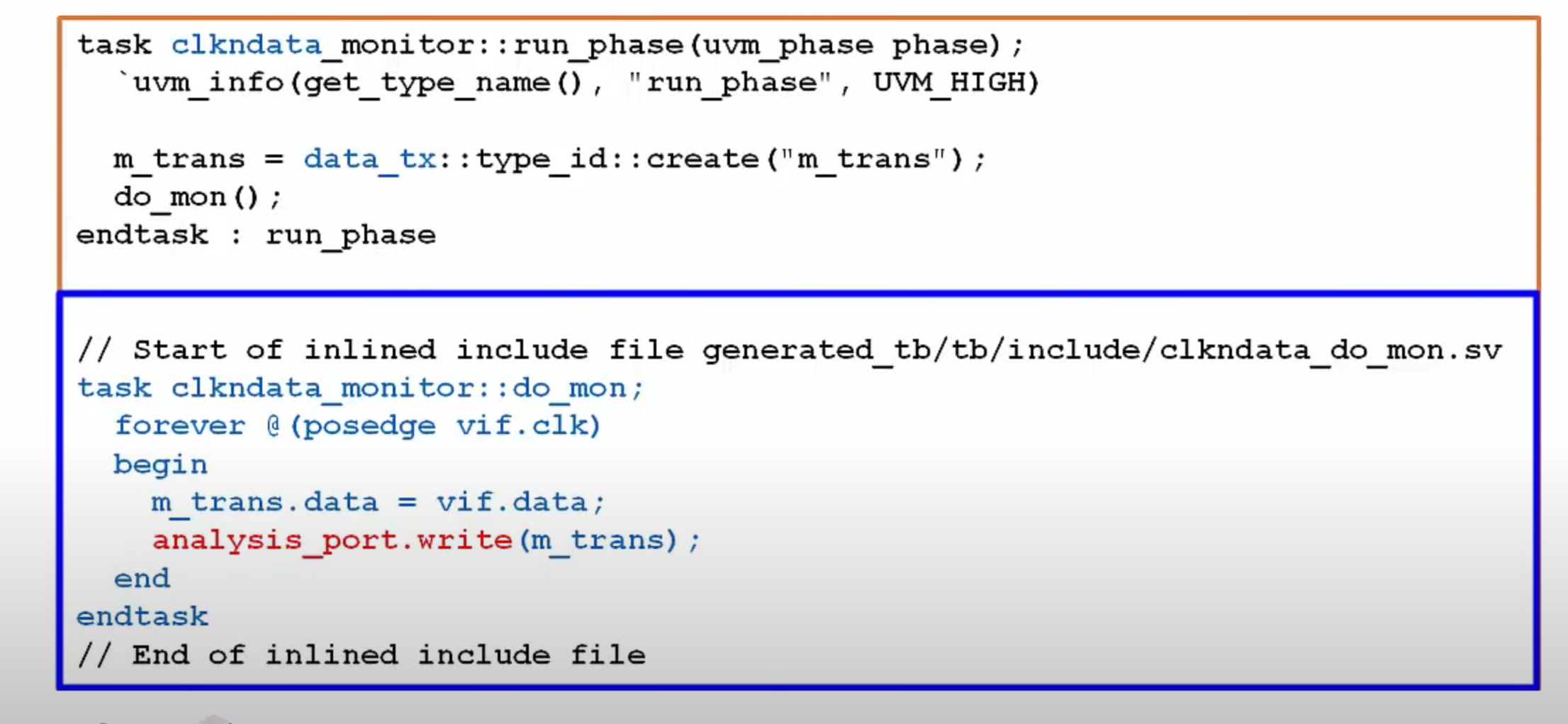

  • 使用 ap.write(tx) 将收集到的事务传递给连接的分析端口。

6. 配置对象

  • 通用容器类，用于保存所有与环境相关的配置变量和接口句柄。

7. 结束测试用例运行

  • 使用 global_stop_request() 结束测试。在测试的 run_phase 中调用，测试运行时间结束后调用。+UVM_USE_OVM_RUN_SEMANTIC 应用于使 global_stop_request() 在 UVM 中生效。
  • raise_objection 和 drop_objection 是终止测试的首选方式。所有 objections 被移除时会隐式调用 global_stop_request。
  • 任何 raise_objection 都会使 global_stop_request 无效。

8. 在整个 TB 层次结构中传递接口、配置对象

  • 设置虚拟接口句柄：
uvm_config_db#(virtual ubus_if)::set(null,"ubus_example_tb0.*", "vif",vif);

9. 注册组件到工厂

  • 创建 type_id，包括 get, get_type, create 方法
  • Type_id 示例：
 uvm_config_db#(virtual ubus_if)::set(null,"ubus_example_tb0.*", "vif",vif);

10. 注册对象到工厂

11. 根据测试用例需求修改 Testbench 拓扑

  • set_inst_override
  • set_type_override
  • uvm_config_db
  • uvm_resource_db

12. TLM1.0 中的不同类型端口

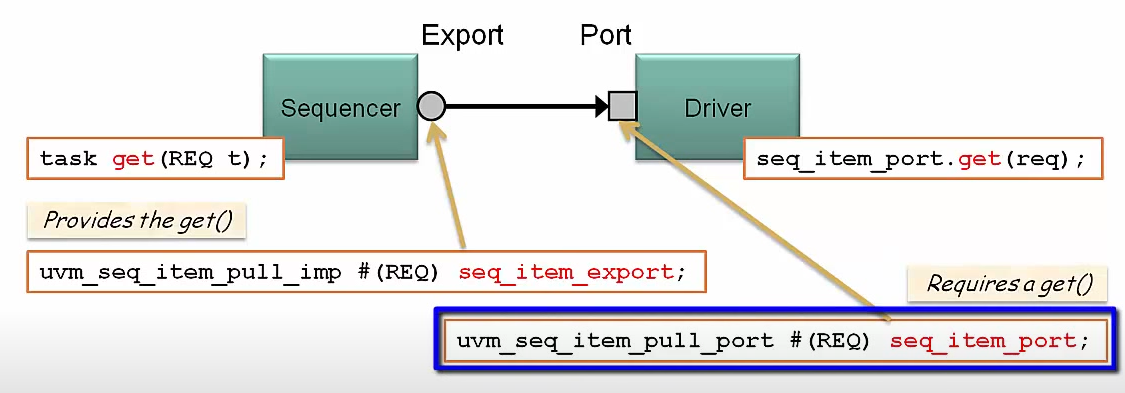

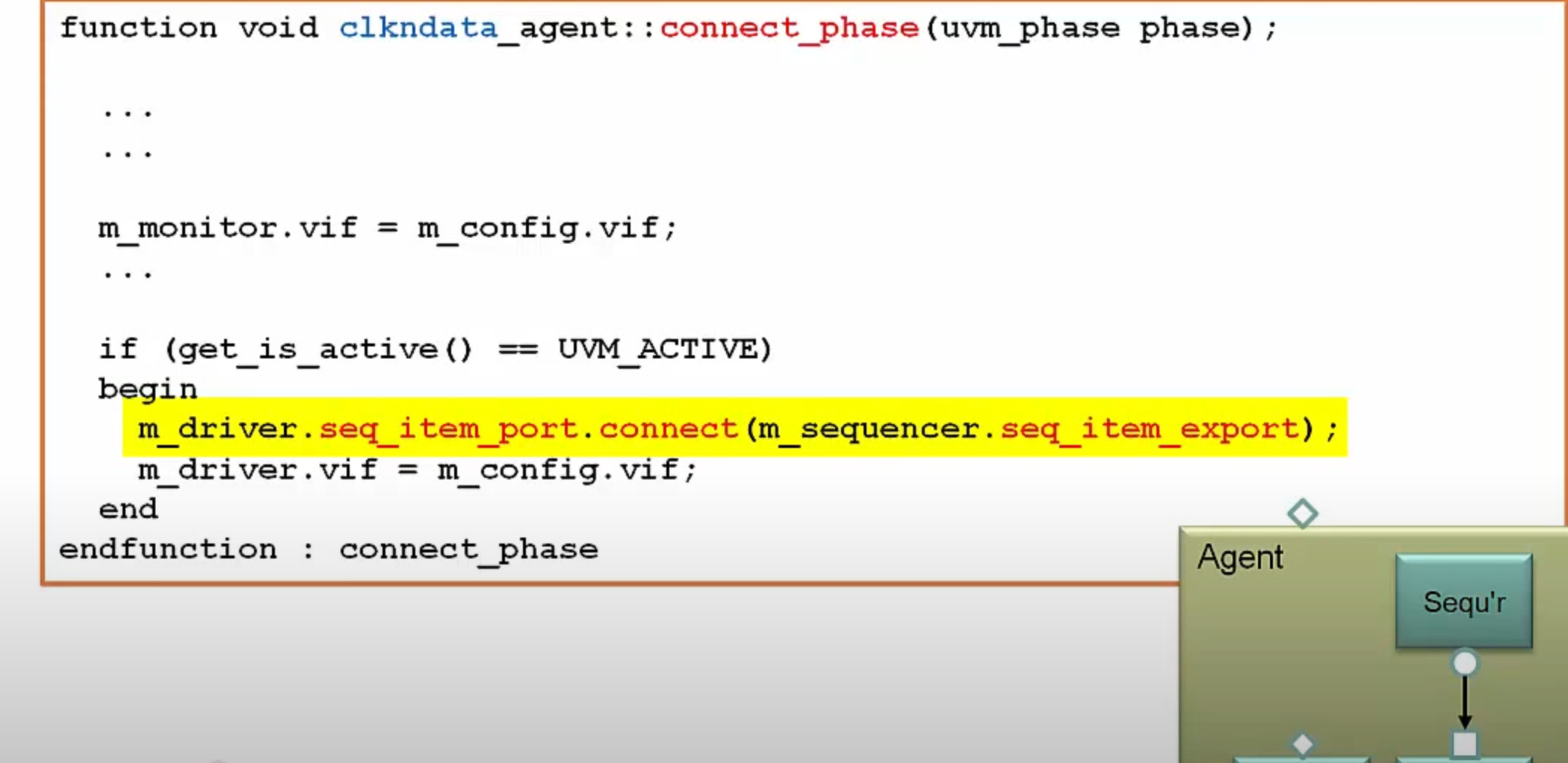

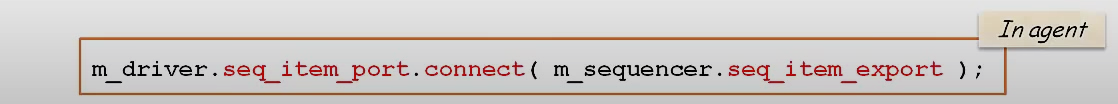

注：TLM 也就是：使用函数的调用在compont通信 ｜=====》 创建一个 block或者component 之前的通信。 亦或者是 一个component中声明的函数 可以被另一个组件调用。理论上讲，没有什么 可以阻止driver 从sequencer 调用 get 这个task。 但是 这让 driver和 sequencer 产生依赖关系，并且还使得 代码难以维护。因此，在UVM中，通过所谓ports 和exports间接连接。（exports 是已从export 中借出（borrow），看看是否在UVM中借出？？（systemc是如此））。此外 driver通过ports（ports是连接到sequencer的 exports） 调用task，VS.driver直接调用 get task。 exports作用是什么？是申明某一个componet，准备提供一个特定task （Provides the get() )）或者function； ports ( Requires a get)) 。准确的说，就是sequencer 提供port 所声明的get 任务的实现。ports是 某个组件 需要的 一项特定task是可用的，因为他要这样调用它。在sequence item 的pool port讲：我们的我们的 driver 准备调用 get function。， 在driver 实例化sequencer，当我们在顶层 讲 port 连接到export出口。

注：从sequencer 发出的不是 对get 任务的调用，而是 反应正在 输出的事实 或者 是 提供 一个获取任务。所以 driver 就能够 调用 它。

注：交易 和 任务 是从 左到右。 但是 get 任务本身是从 右到左。





典型code：注意：analysis_port 是不支持工厂机制。



  1. port / export / fifo
  2. TLM1.0 通信的不同模型：

  • Push 模型

  • Pull 模型

  • FIFO 模型

  • Analysis 模型 1:N。 export port是 1:1

    注：put 通常 用于发送transcations，是一个阻塞的方法 （放下 才能put第二个。也就是 知道 transaction的 接收方reciver 已经准备好下一次 调用put） （trans 端到端到连接 是不会覆盖的）

    注：get 通常 用于接受transcations，是一个阻塞的方法 （也就是 知道 transaction 发送侧 已经准备就绪 ， 已经准备好下一笔 数据） （trans 端到端到连接 是不会覆盖的）

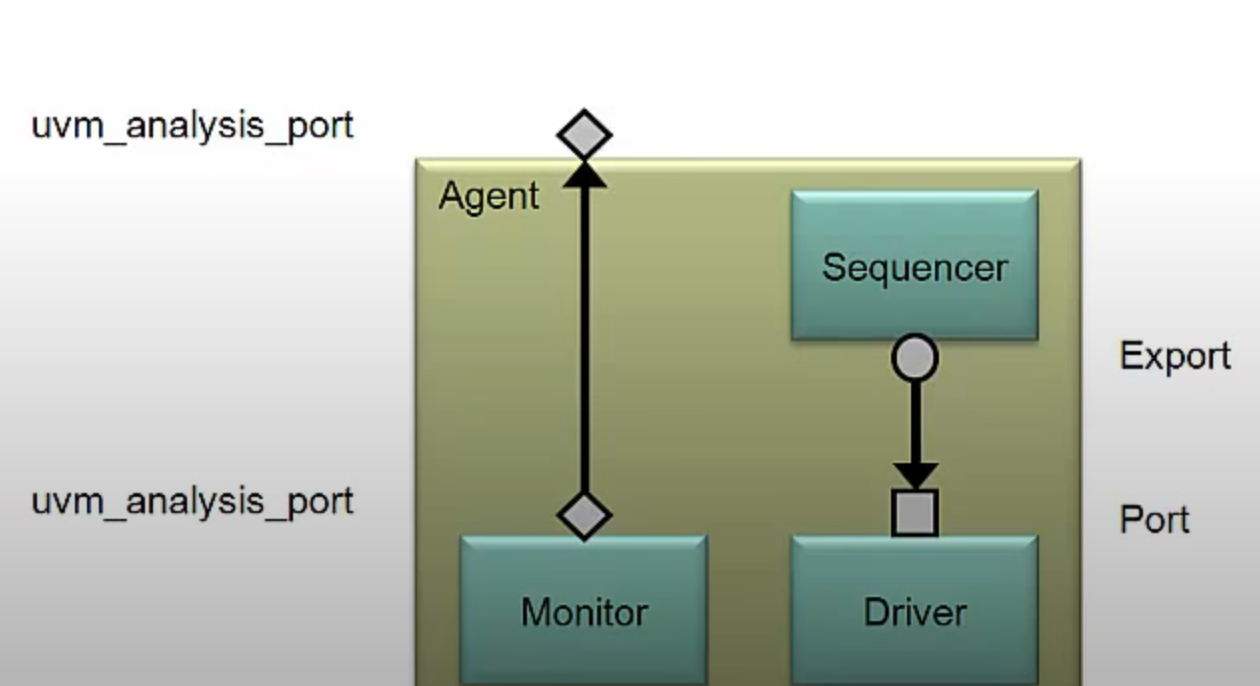

port 向上连接。export 传递 组件内部。

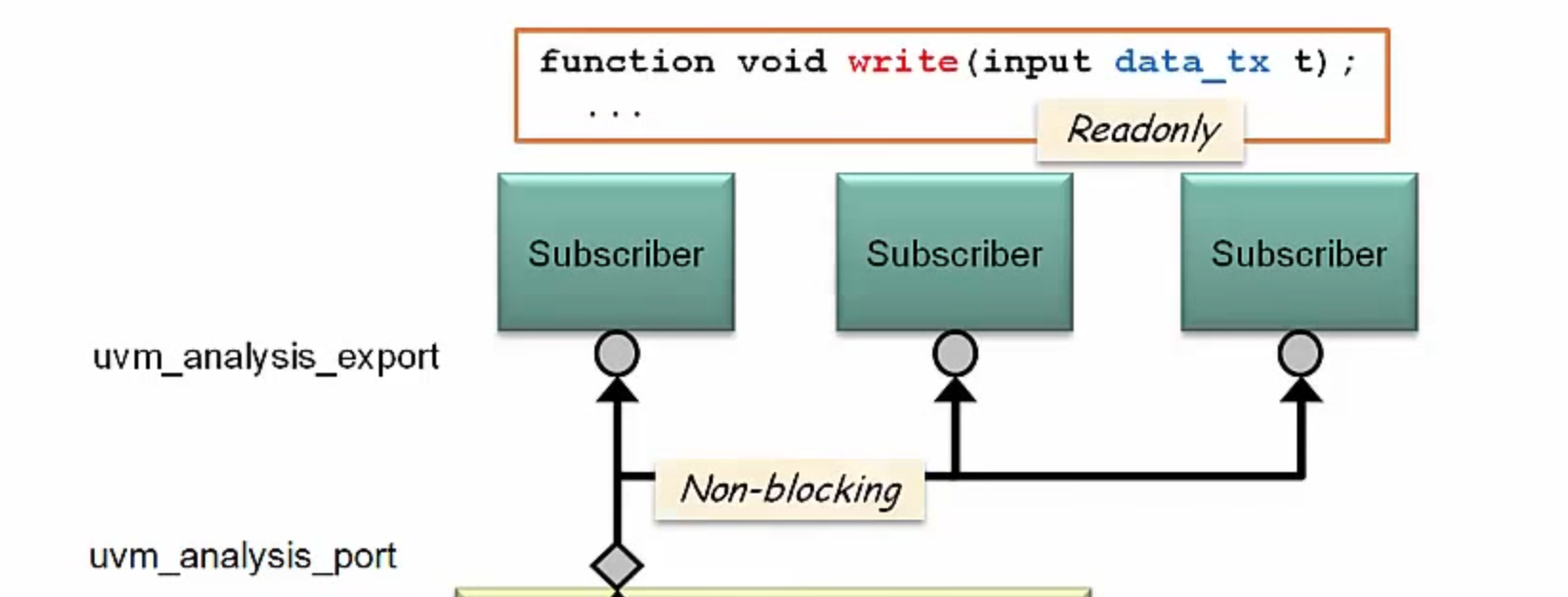

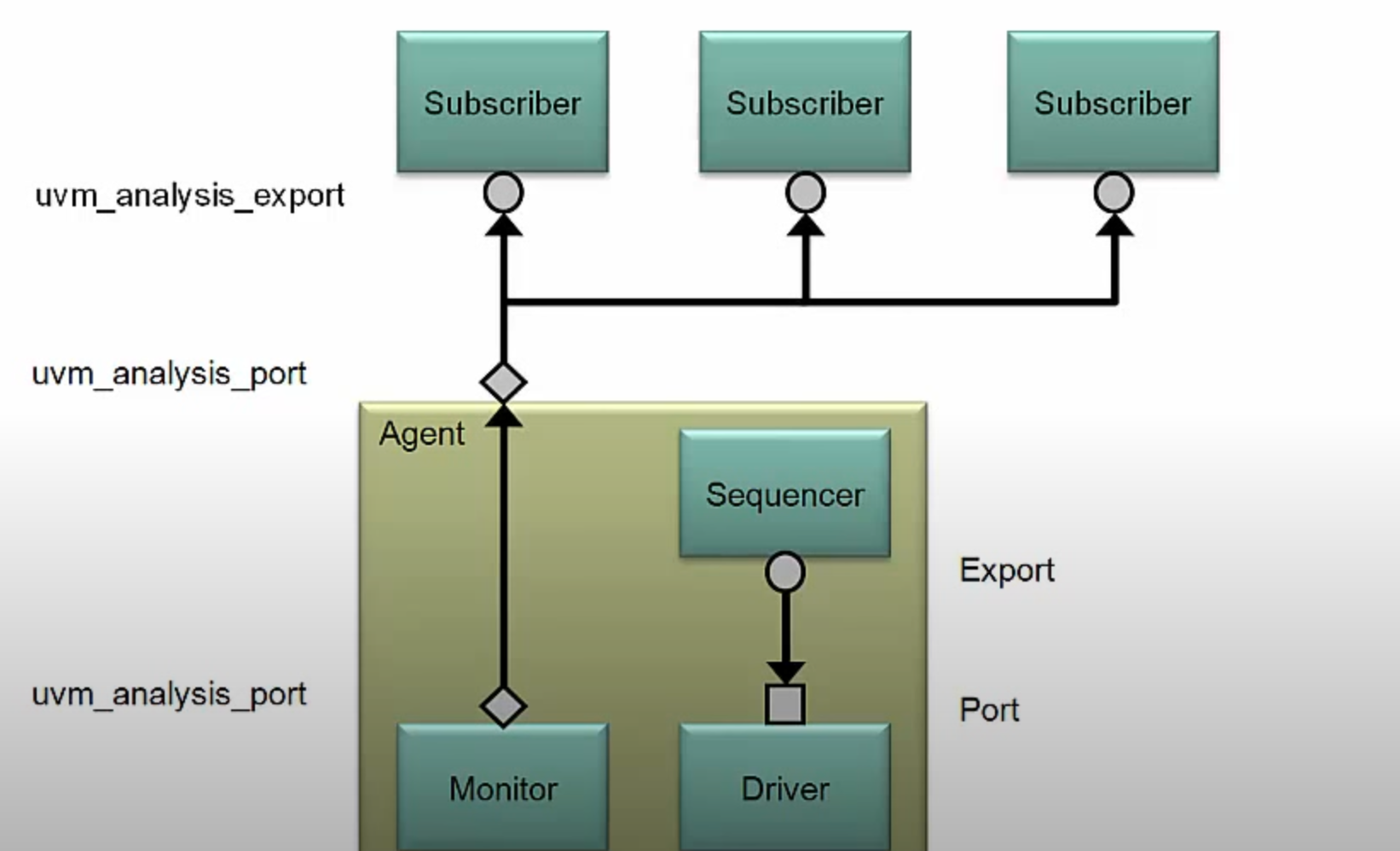

uvm_analysis_port是 广播。可以连接到 不同 subscriber


功能覆盖率 必须是t

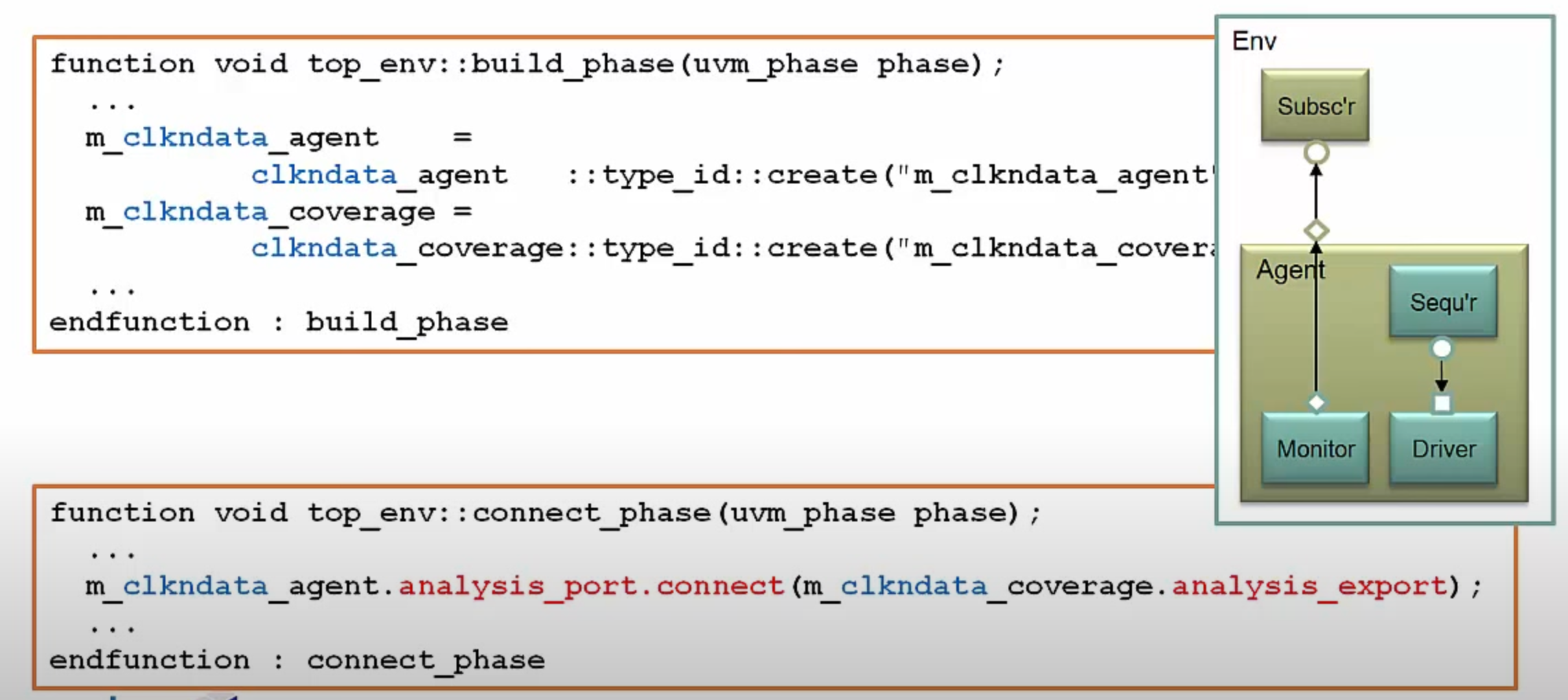

TOP ENV 实际有 agent 和 coverage

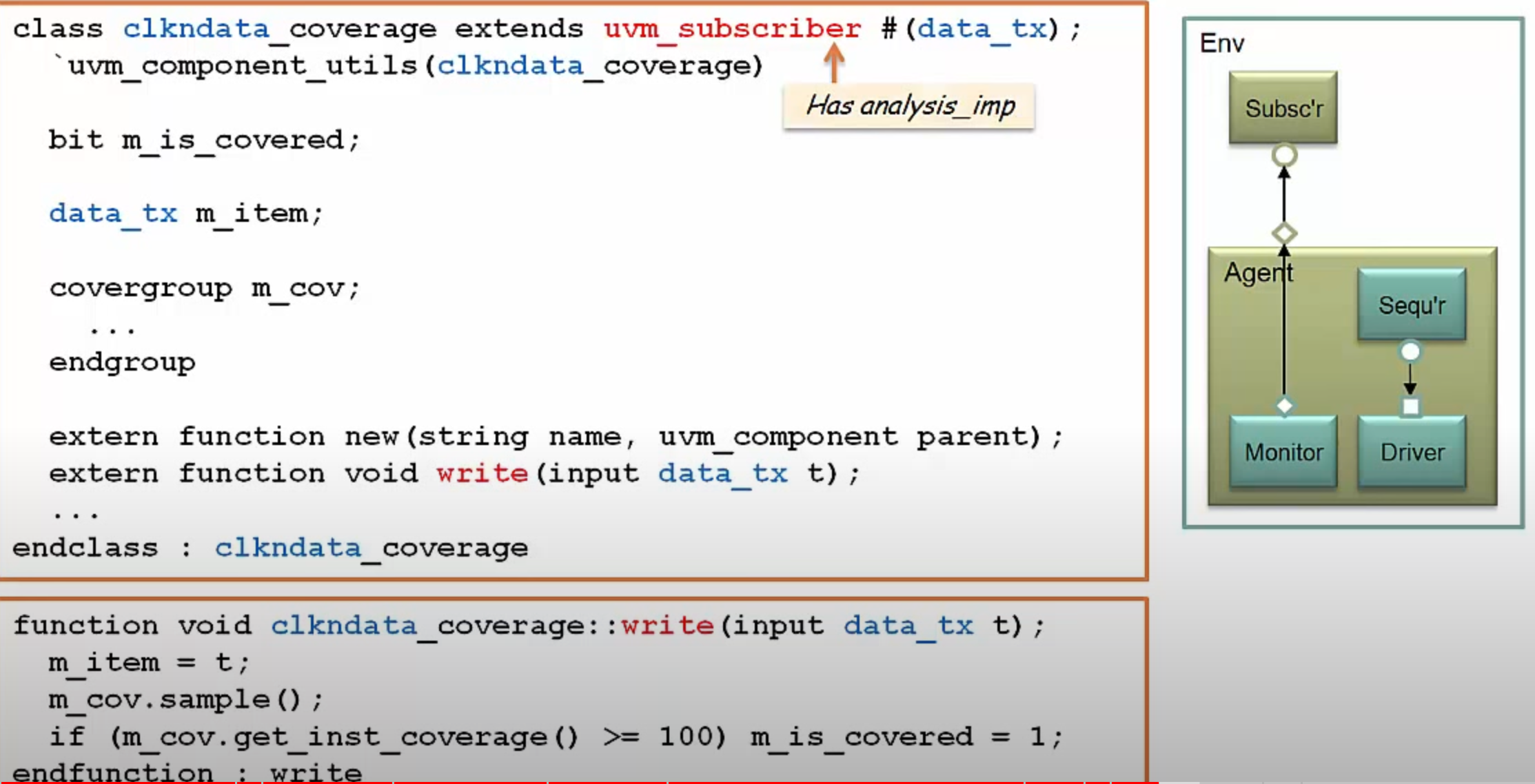

subscriber class 是=component类+ analysis_imp（必须有weite方法）


这里 不需要 m_item 去new；可以访问 t；虽然不能修改。

问题1:处理 multiple incoming （）多个传入的数据流。

问题2:存储 trans 之后 分析。

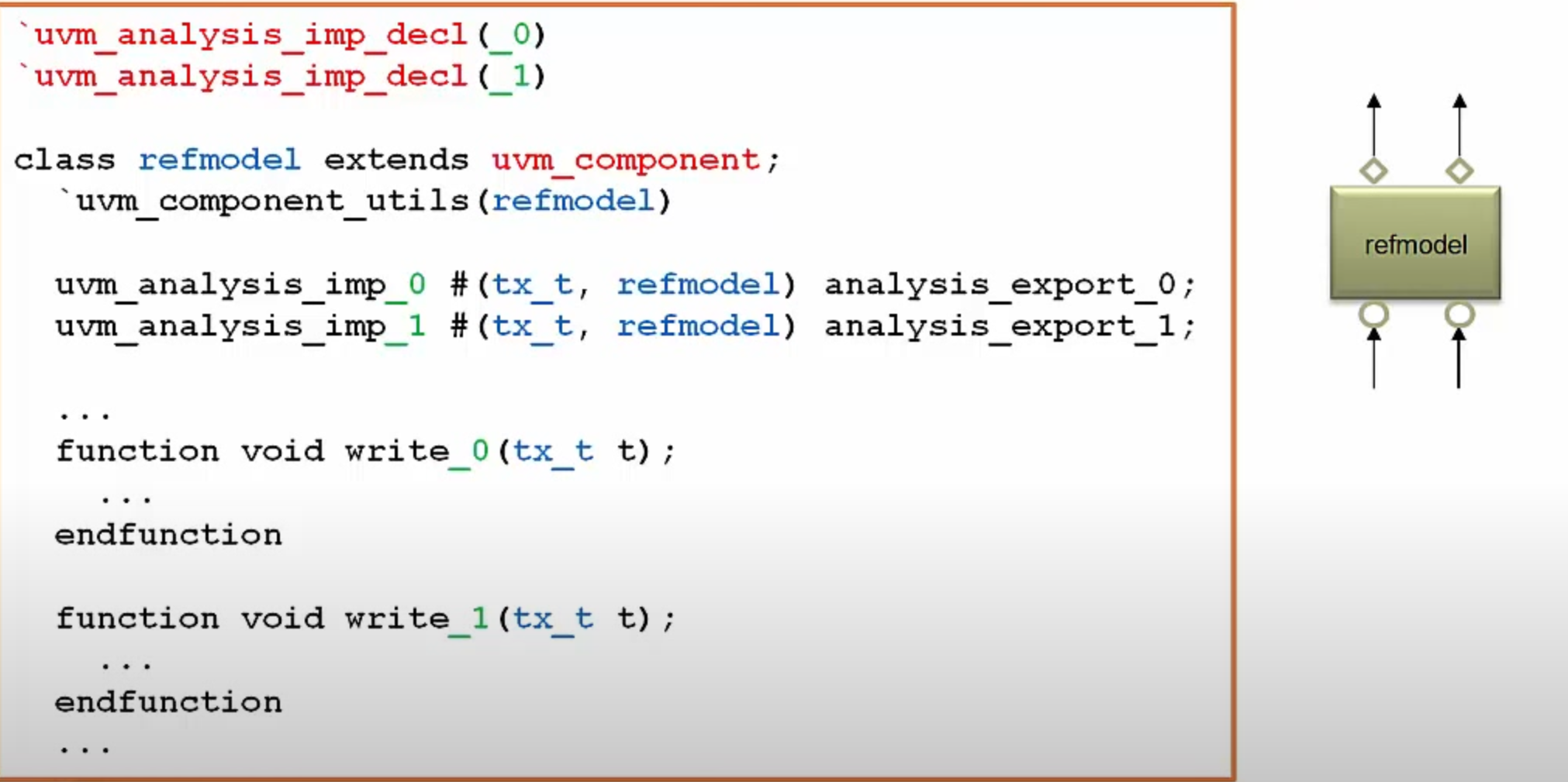

参考模型： 往往需要处理多个数据事物。 每一个进入的 transaction 的数据流 需要与之 对应的 write 。它会处理接受分析的transaction 。（SV 不支持函数重载---- 咋处理 。 那就意味着 在一个class 中不能有多个 同名的方法 咋办----使用 uvm_analysis_imp_decl）


注意：ref 一般不能 使用 uvm scber 类；主要是 suber类；只有一个单一的imp分析 交易的流。

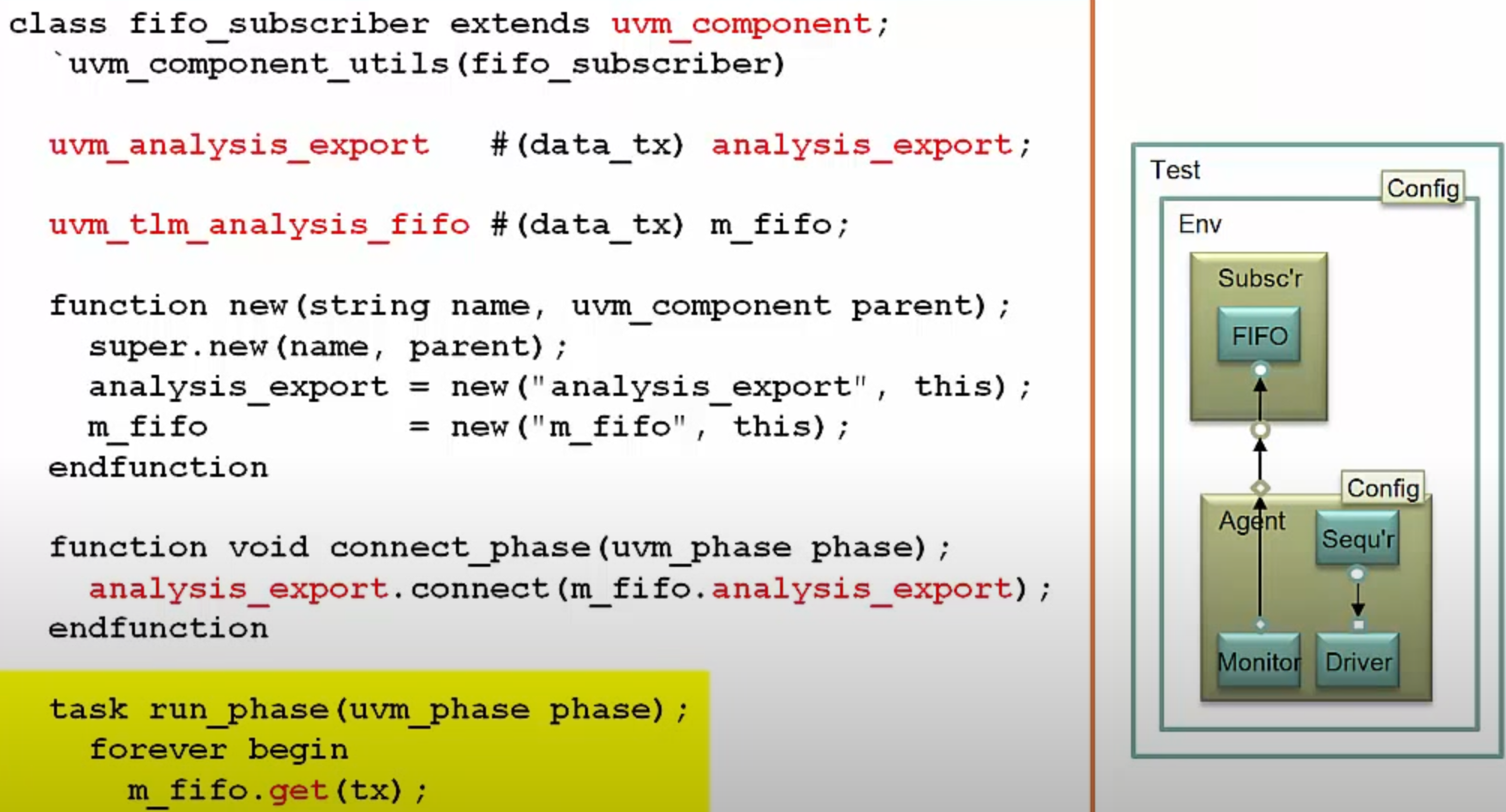

用户不想直接处理接受到的交易 咋办？？？？ （FIFO存起来）

那就用compont类； 将数据转发。到 fifo。。 这些都没有注册到工厂机制；


  1. 可能的port连接：
  • port - export
  • export-export
  • Push 模型
  • Pull 模型
  • FIFO 模型
  • Analysis 模型

13. TLM2.0 中的不同 sockets 类型

  1. sockets
  2. block transport
  3. non block transport
  4. 跟踪事务执行的时间和阶段

14. 打印 Testbench 拓扑

  • 支持不同格式的打印（table, tree, line）

15. Scoreboard 实现

  1. 具有多个监控器连接的 Scoreboard
  • uvm_analysis_port_decl宏，用于创建多个write_*方法
  • 基于 uvm _ analysis _ export & uvm _ tlm _ analysis _ fifo 的实现

16. 创建通用资源池

  • uvm_pool
  • uvm_resources

17. 串行通信协议的 PKT 数据项编码

  • 使用旋钮的概念生成特定于每个测试的多个有趣的场景

18. 片上通信协议的事务数据项编码

  • 使用旋钮的概念生成特定于每个测试的多个有趣的场景

19. UVM 中的标准连接类型

20. Sequence coding

21. 虚拟序列编码

22. 虚拟 sequencer

23. 执行序列

24. 执行事务项

25. 使用默认序列将测试用例链接到序列

26. 使用 uvm_objection 跟踪 Testbench 执行进度

27. 创建序列库

28. 更新组件定义

29. 使用 UVM 编写可重用的验证环境

30. Testbench 中的寄存器层

31. 工厂类

32. AHB UVC 开发概念

33. AHB 互连验证

34. USB 2.0 核心验证

35. uvm_root

  • 作为所有 UVM 组件的隐式顶层和 phase 控制器。用户无需直接实例化 uvm_root，UVM 会自动创建一个 用户可以通过全局变量uvm_top访问的 uvm_root 单实例。

36. uvm_report_info / uvm_report_warning / uvm_report_error / uvm_report_fatal 调用示例
