一、RTK高精度定位技术核心原理：从米级到厘米级的飞跃

RTK高精度定位，即实时动态差分定位（Real-Time Kinematic），是一种通过实时差分修正，将卫星定位精度从常规的米级大幅提升至厘米级的颠覆性技术。其核心技术框架基于一个简单的逻辑：通过对比已知位置与测量位置之间的误差，为移动设备提供实时修正。

---



RTK系统工作原理分步解析：

1.基准站建立：在已知精确坐标的地点架设固定基准站接收机，持续接收卫星信号。

2.误差计算：基准站根据自身已知坐标与卫星观测值，实时计算出包含卫星轨道误差、钟差、电离层与对流层延迟在内的综合误差值。

3.数据链传输：基准站通过无线电电台或4G/5G网络，将误差修正数据实时发送给活动中的移动站（如无人机、农机、测量仪器）。

4.实时动态解算：移动站接收到自身卫星观测数据与基准站的修正数据后，进行载波相位实时差分解算，最终瞬间输出自身精确的厘米级三维坐标。

这套系统的精髓在于“实时差分”，它犹如为普通GNSS接收机配备了一位全天候的“高精度导航员”，持续修正信号传播过程中的各种偏差，从而达成稳定、可靠的厘米级定位。



---



二、RTK技术前沿演进：更小、更智能、更融合

进入2025年，RTK高精度定位技术正朝着集成化、智能化和服务化的方向高速演进：

1.多源融合定位成为标配：单一卫星信号易受遮挡。因此，RTK+IMU（惯性导航）、RTK+视觉传感器、RTK+激光雷达SLAM的深度融合方案已成为行业主流。这种组合确保了在城市峡谷、隧道、林下等复杂场景中，仍能提供连续、稳定、可靠的厘米级定位能力。

2.芯片级集成与成本普及：RTK芯片化，尺寸与功耗成本优势凸显，消费级电子产品中，高精度定位应用。

3.云服务模式主导市场：基于蜂窝网络的网络RTK（CORS） 与精密单点定位（PPP/PPP-RTK） 服务日趋成熟。用户无需自建基站，通过订阅云端高精度定位服务，即可随时随地享受厘米级定位，极大降低了技术与资金门槛。

4.与5G-Advanced/6G深度协同：新一代通信技术提供了超高带宽、超低时延与高可靠性的数据链路，不仅优化了RTK差分数据的传输，更促进了“通信-感知-计算-定位”一体化发展，为智能网联汽车、无人机集群等应用开辟了新可能。

RTK是什么？为什么它能让定位精度达到厘米级？

OXTS

全球惯性导航技术领导者

收录于 · OXTS惯性导航系统详解

67 人赞同了该文章

很多人用过手机地图，通常觉得导航已经够准了。但事实上，普通 GPS 的定位误差往往在几米甚至十几米，这在日常导航中还能接受，但在自动驾驶、无人机测绘、ADAS 测试等场景下就完全不够用了。
那问题来了：如何让 GPS 定位精度从“几米”提升到“厘米”级？ 答案就是——RTK（Real Time Kinematic，实时动态定位），它是一种进一步提高 GPS 定位精度的技术。不过，它也是最难理解、实现成本最高的方法之一。

---

GPS 的“基础定位”到底有多准？

标准定位服务（SPS）是最常见的 GPS 定位方式，基于 C/A 码进行伪距测量。它的精度通常在 10 米左右。

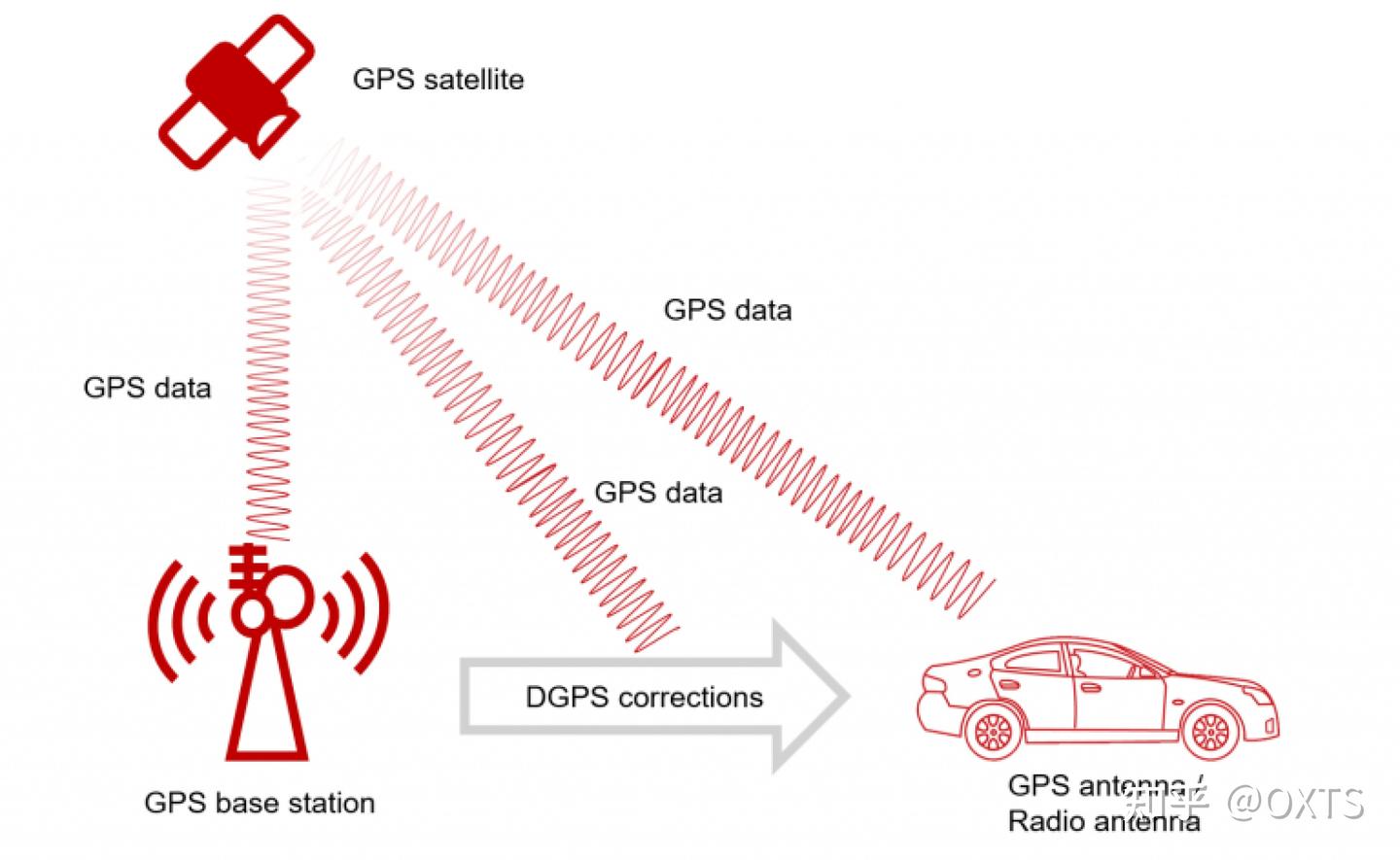

后来有了 差分 GPS（DGPS），通过基站修正卫星信号延迟，精度可以提升到 40 厘米左右。 但对于需要高精度的应用，40 厘米依然差得远。比如无人驾驶的车道保持、农机自动驾驶、工程测绘，都要求 厘米级别，于是RTK出现了。
RTK 是在 DGPS 之上的进一步提升，分为两种：

• RTKFloat（浮动解）：可达到分米级精度；
• RTK Fixed（固定解）：可达到厘米级精度。

---

RTK 是怎么做到的？

要理解 RTK 的工作原理，需要明白两件事：

1. RTK 并不是 GPS 系统原生设计的功能。它“打破了规则”，是 GNSS 设备制造商们利用 C/A 码之外的信号，通过巧妙算法实现的高精度定位。
2. RTK 基于的是载波信号，而不是 C/A 码或导航电文。

在之前的 “GPS 中的 SPS、PPS、DGNSS 和 C/A 码，究竟是什么？” 一文中，我们提到 SPS 定位依赖伪距测量，原理是接收机与卫星时钟同步后，生成本地 C/A 码副本，与接收到的 C/A 码对齐。如果本地副本需要延迟 7 毫秒才能对齐，就意味着信号传播了 7 毫秒，从而计算出卫星与天线的距离。



RTK 的最终目标是 确定天线与卫星之间经过了多少个载波波长。原因很简单：

• 每颗卫星发出的 C/A 码由 1023 位组成，以 1.023 Mb/s 的速率发射。也就是说，每微秒发出一位信号。而在一微秒内，电磁波可传播约 300 米。
• 而 C/A 码所调制的 载波频率是 1575.42 MHz，即每个波长只有 约 19 厘米。 如果我们能知道传播中包含了多少个完整的载波波长，并测量出部分波长（即相位角），那么计算距离就可以非常精确。

换句话说，如果说 C/A 码像是一把“粗尺子”，RTK 就是在用一把“游标卡尺”。通过解算“整周模糊度”（天线与卫星之间到底有多少个完整波长），再结合部分波长（相位角），就能把定位精度提升到厘米级。

---

RTK Float 和 RTK Fixed，有什么区别？

RTK Fixed 和 RTK Float 可以看作是系统中并行运行的两套算法：

• 当 RTK Fixed 解算成功时，系统会切换到它；
• 如果 Fixed 解失效，则会退回到 RTKFloat，而 Float 算法在后台持续运行，不需要重新开始，只要载波相位锁定没有丢失。



RTK Float（浮动解）

• 至少需要 4 颗与基站共同可见的卫星
• 它是在当前位置周围画一个“圆”，并尝试找到卫星旋转轨迹交汇的最可能点。但不解决整周模糊度问题
• 精度通常在 40 厘米左右，最好时能到 20 厘米



RTK Fixed（固定解）

• 至少需要 5 颗与基站共同可见的卫星
• 关键是解决了整周模糊度，能确认“完整波长数 + 部分波长”
• 它能将测量精度对齐到 19 厘米波长的约 0.6%。
• 综合多颗卫星的观测结果后，整体定位精度可达到 约 1 厘米



可以把 Float 理解为“猜一个大概”，而 Fixed 是“锁定精确答案”。在应用中，系统会优先用 Fixed 解，但一旦丢失会自动退回到 Float。

---

GPS vs RTK GPS

两者区别很直观：

• 普通 GPS：只用卫星数据 → 精度几米级
• RTK GPS：卫星数据 + 基站修正 → 精度厘米级

这就是为什么无人机航测、自动驾驶、ADAS 测试都离不开 RTK。

---

常见问题

Q1：RTK 有多精确？

随着 GNSS/INS 技术的不断发展，RTK 精度也在提升。在理想条件下，使用 OXTS 的 GNSS/INS（例如RT3000 v4），用户可获得 1 厘米级的 RTK 精度，足以满足汽车测试、测绘和自动驾驶导航等应用需求。 在 GNSS 信号缺失的环境下（如城市峡谷、室内），可借助其他传感器技术来限制位置漂移，尽可能保持高精度。

Q2：RTK 和 PPK 有什么区别？

• RTK（Real Time Kinematic，实时动态定位）：在数据采集的同时进行修正，实时输出精确位置。
• PPK（Post-Processed Kinematic，后处理动态定位）：虽然同样会修正数据，但修正过程是在采集完成后进行的。

一般来说，PPK 的精度可能高于 RTK。但在某些应用场景（如自动导航），实时修正更为重要。

Q3：RTK 在无人机中的应用是什么？

任何需要自主导航或提供高精度实时位置更新的项目都需要 RTK 技术。无论是汽车、船舶还是无人机，关键问题是：你的项目需要多高的精度？精度需求会如何影响项目目标？

许多无人机自带 RTK 模块，但通常比普通 GPS 机型更昂贵。一种节省成本的方式是自行搭建载荷，集成所需传感器。这虽然需要额外时间，但能在传感器选择上更灵活。
OXTS 的 GNSS/INS 设备（如xRED）可为无人机集成商提供板卡形式的 RTK 高精度定位模块，便于集成

---

之前我们已经讲完了INS基础知识，点击这里查看我们之前的内容：OXTS惯性导航系统详解

如果你对 GNSS / GPS 原理感兴趣，欢迎收藏+关注，这个系列会持续更新更深入的技术解读

点击OXTS GNSS/INS设备或者 关注我们公众号「OxTS」了解OXTS GNSS/INS的更多详细信息



---

微信搜索「OxTS」关注我们，了解更多惯性导航与高精定位技术



搞懂RTK定位，看这一篇就够了

移远通信Quectel

​

已认证机构号

收录于 · 视觉/激光SLAM从理论到实战

363 人赞同了该文章

说到定位，相信大家一定不会觉得陌生。如今我们所处的信息时代，人人都有手机。每天，我们都会用到与地图和导航有关的APP。

这些APP，就是基于定位技术的。说到定位技术呢，大家又肯定会想到GPS、北斗这些名词。是的，这些都属于全球导航卫星系统，也就是GNSS（Global Navigation Satellite System）。

正是这些在太空中飞行的卫星，帮助我们的手机具备了定位能力，并为我们提供导航服务。

上面这些概念大家都是知道的。接下来，要给大家介绍一个可能比较陌生的概念：它也和卫星有关，是目前行业最常用的定位技术之一，为我们的工作和生活提供了很大的帮助，它就是——RTK。

究竟什么是RTK？有了卫星，为什么还需要它？它有什么特点，又是如何工作的？别急，下面将为大家一一道来。

什么是 RTK

RTK，英文全名叫做Real-time kinematic，也就是实时动态。这是一个简称，全称其实应该是RTK（Real-time kinematic，实时动态）载波相位差分技术。（为了方便阅读，下面将继续简写为RTK。）

不要慌！这个技术虽然看上去很专业，但实际原理并不复杂。

RTK是一个对GNSS进行辅助的技术。为什么要对GNSS进行辅助？当然是因为GNSS自身存在不足啦！

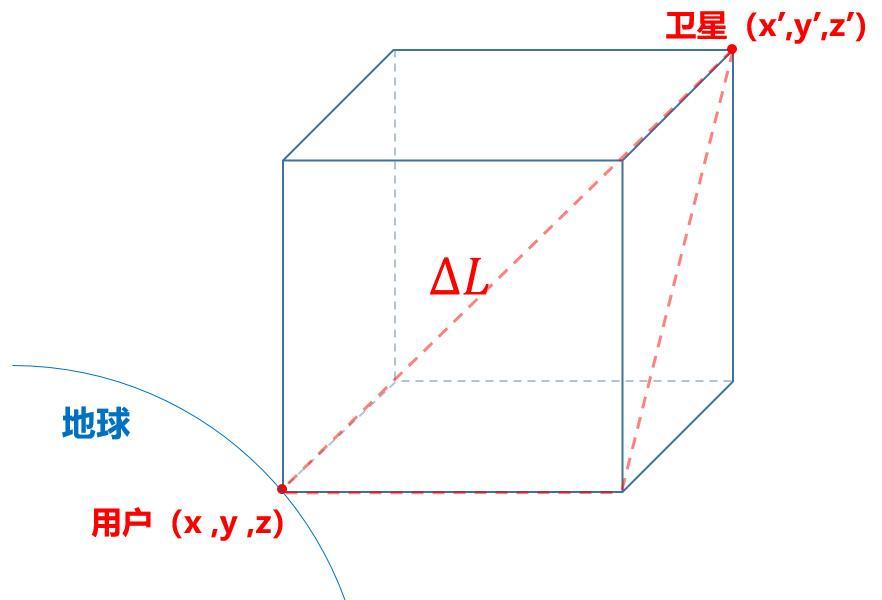

大家都知道，GNSS卫星之所以能够对地球上的终端（例如手机、汽车、轮船、飞机等）进行定位，依靠的是三维坐标系。

找至少4颗卫星，分别计算各个卫星与终端之间的距离△L（这个距离也被称为“伪距”），就可以列出4个方程组。计算之后，就能得出终端的四个参数，分别是经度、纬度，高程（海拔高度）和时间。

通过单位时间的位置变化，还能算出终端的速度。三维坐标、速度、时间信息，我们通常称之为PVT（Position Velocity and Time）。仅靠卫星，我们可以得到PVT。但是，注意了，卫星定位是存在误差的。

误差既来自系统的内部，也来自外部。例如卫星信号穿透电离层和对流层时产生的误差，还有卫星高速移动产生的多普勒效应引起的误差，以及多径效应误差、通道误差、卫星钟误差、星历误差、内部噪声误差，等等。

这些误差，有些可以完全消除，有些无法消除或只能部分消除，它们影响了系统的准确性和可靠性。

为了更好地消除误差、提高定位精度，行业专家们研究出了一个更厉害的定位技术，那就是RTK。

RTK的工作原理

我们直接来看RTK的工作原理。

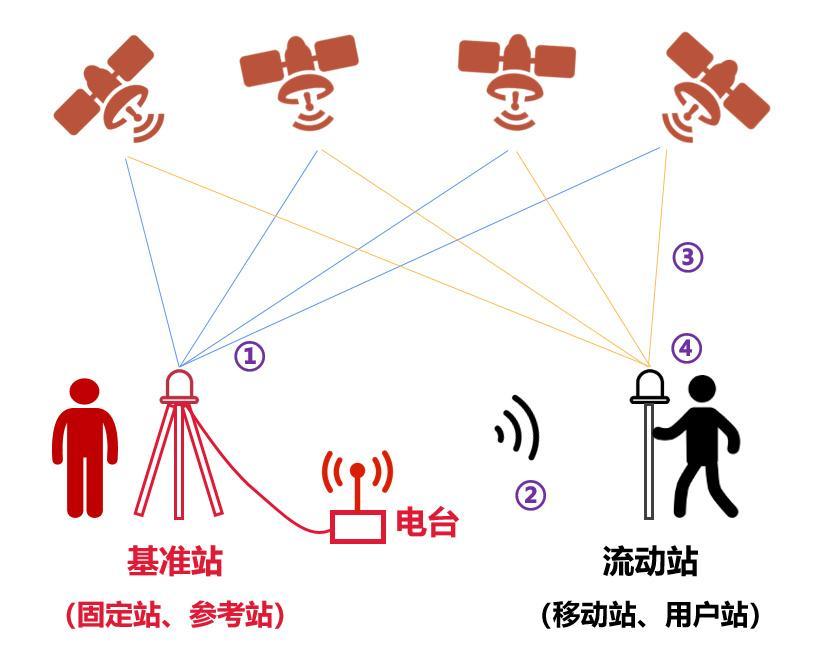

如上图所示，这是一个标准的传统RTK组网。

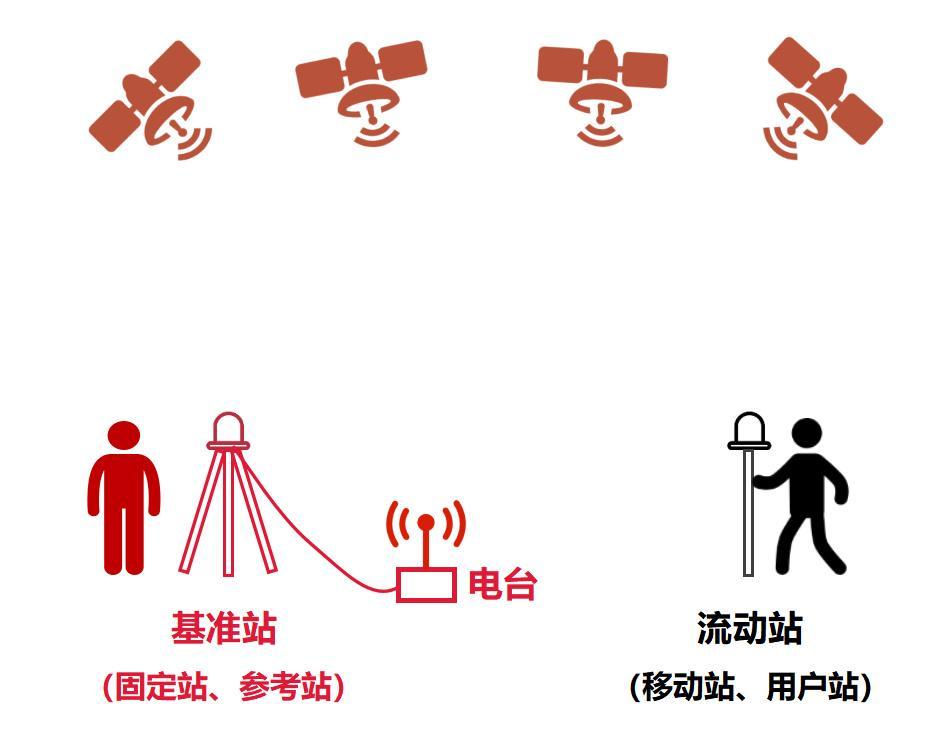

其中，除了卫星之外，RTK系统包括两个重要组成部分——基准站和流动站。

两个站都带有卫星接收机，可以观测和接收卫星数据。顾名思义，基准站是提供参考基准的基站。而流动站，是可以不断移动的站。流动站其实就是要测量自身三维坐标的那个对象目标，也就是用户终端。

大家经常在户外看到一些扛着三脚架设备进行测量的人。其中一部分人，扛的可能就是RTK基准站或流动站。

我们来仔细看看定位过程。

首先，基准站作为测量基准，一般会固定放在开阔且视野良好的地方。基准站的三维坐标信息，一般是已知的。

第①步，基准站先观测和接收卫星数据；

第②步，基准站通过旁边的无线电台（数据链），将观测数据实时发送给流动站（距离一般不超过20公里；

第③步，流动站收到基准站数据的同时，也观测和接收了卫星数据；

第④步，流动站在基准站数据和自身数据的基础上，根据相对定位原理，进行实时差分运算，从而解算出流动站的三维坐标及其精度，其定位精度可达1cm~2cm。

至此，测量完成。

如大家所见，RTK技术具有观测站之间无需通视（无需在视线范围内）、定位精度高、操作简单、全天候作业等优点，是非常不错的定位技术。

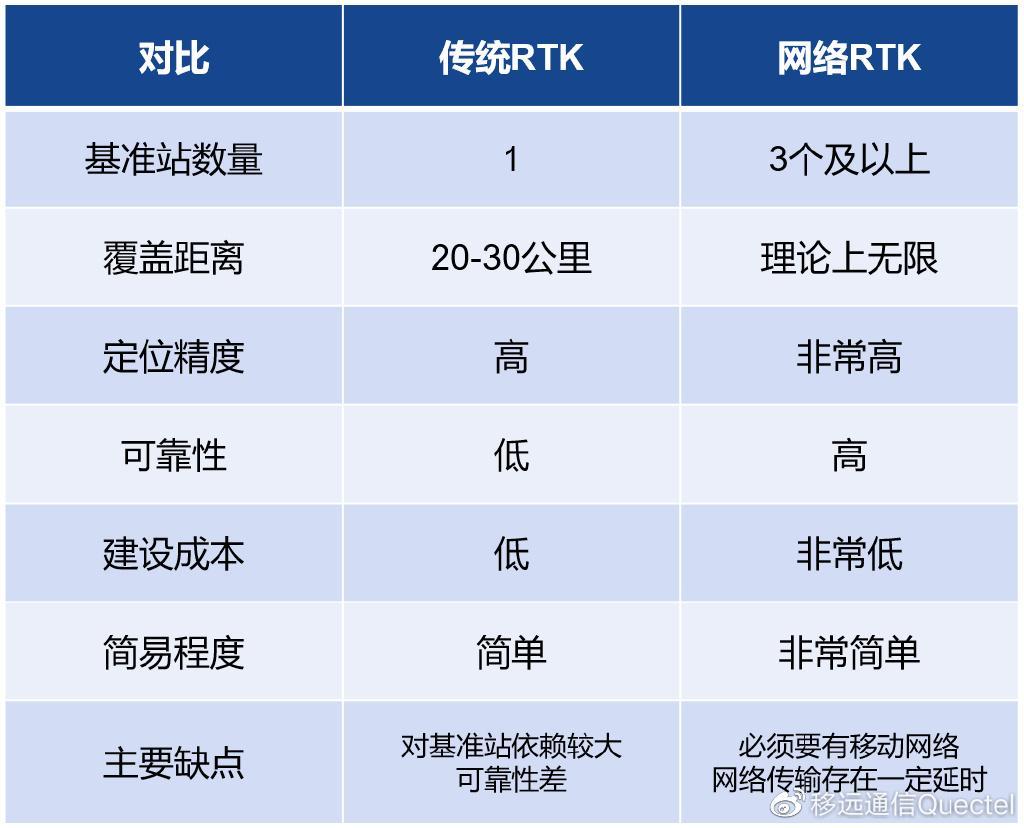

网络RTK vs 传统RTK

刚才我们所说的，是RTK的早期模型，我们称为传统RTK技术。

传统RTK技术实施简单，成本低廉。但是，它也存在一个很大的问题，那就是流动站和基准站之间存在距离限制。距离越远，误差因素差异变大，定位精度就会下降。而且，距离远了，超过了无线电台的通信范围，也就无法工作了。

为了克服传统RTK技术的缺陷，在20世纪90年代中期，人们提出了网络RTK技术。

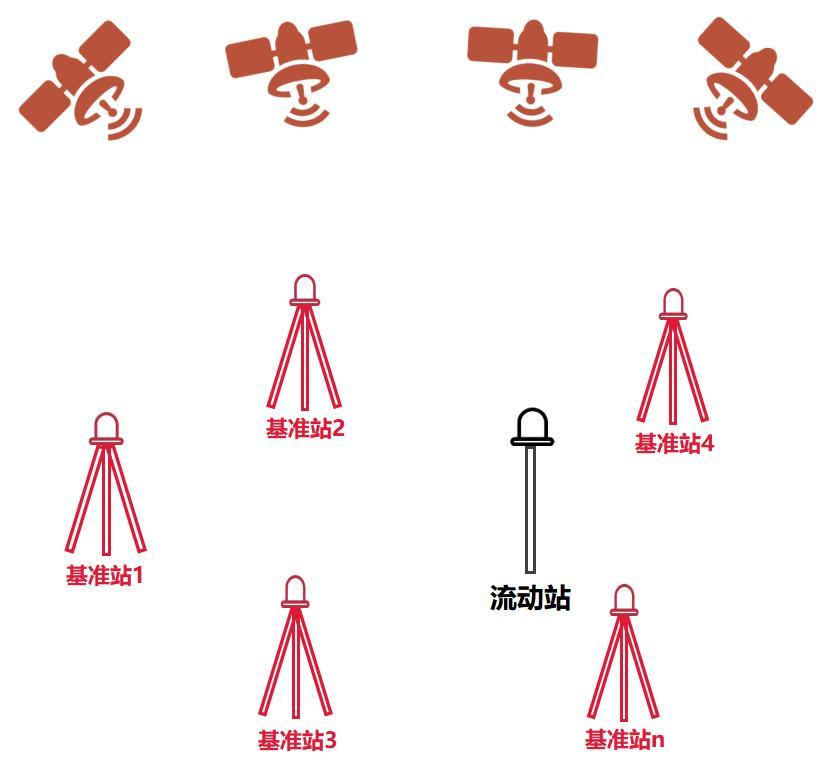

在网络RTK技术中，在一个较大的区域内，均匀分散设置多个基准站（3个或以上），构成一个基准站网。



（基准站网）

那么，这种情况下，流动站需要和每个基准站进行对比和测算吗？当然不会，那样太费事了。

网络RTK相比传统RTK，其实是用区域型的GNSS网络误差模型取代了单点GNSS误差模型。

多个基准站组成的基准站网，它们将数据发给中央服务器。中央服务器会根据数据，模拟出一个“虚拟基准站”。（所以，网络RTK也被称为“虚拟基准站技术”或“虚拟参考站技术”。）





对于流动站来说，它只会“看到”这个“虚拟基准站”。基于这个“虚拟基准站”发来的数据，流动站完成最终的测量运算。

网络RTK的优势是非常明显的。

大家应该都看出来了，我们平时看到的移动通信基站，其实就可以兼职“基准站”。我们身边到处都是基站，也就意味着，网络RTK基本上实现了无缝覆盖。

首先，流动站与中央服务器的通信，也可以通过流动站（终端）内置的无线通信模组来完成。这些高精度定位模组，集成了RTK技术，且本身也是移动通信模组，可以实现上述功能。

其次，对于用户来说，不需要自建基准站，节约了大量成本（只需要支付一些通讯费用）。

第三，精度和可靠性更高。毕竟基准站多了嘛，就算坏了一两个，也影响不大。





值得一提的是，网络RTK的模型中，网络的稳定性对定位精度影响极大。必须保证网络通信稳定，从而确保差分数据稳定下发，才能实现超高定位精度。

结语

RTK技术经过多年的积累，已经变得越来越成熟。它的高精度、高速度、高稳定性特点，使得其被测绘、无人机、车载、安防等领域广泛应用。

作为领先的物联网整体解决方案供应商，移远通信已推出多款集成RTK/DR技术的GNSS模组，包括近期发布的双频段高精度/INS组合导航定位模组LC29H系列，可以满足无人机、共享两轮车等场景的厘米级或分米级定位需求。而集成了RTK/DR技术的车规级GNSS高精度/INS组合导航定位模组LG69T系列，更是在为大型整车厂和Tier 1客户提供厘米级定位追踪服务。

三、RTK厘米级定位最新应用场景深度解析

1. 智能驾驶与智慧交通系统

L4级以上自动驾驶：RTK高精度定位是自动驾驶车辆实现车道级保持、精准路径规划、安全变道及自动泊车的底层技术支柱。结合高精度地图，车辆可实时确认自身在车道内的精确位置（误差<10厘米），为决策系统提供关键信任输入。

智慧物流与封闭场景无人驾驶：在港口、机场、矿区、园区等场景，无人驾驶卡车、AGV通过RTK实现全自动、高精度的货物转运与作业调度，显著提升运营效率与安全性。

2. 精准农业与智慧农机装备

无人农场作业：搭载RTK导航系统的自动驾驶拖拉机、插秧机、收割机，可按预设路径进行直线、环形或复杂地形作业，直线跟踪精度高达±2.5厘米，极大减少作业重叠与遗漏，节约农资成本高达20%。

变量喷洒与播种：结合多光谱无人机生成的农田处方图，智能农机利用RTK定位对不同肥力、病虫害区域进行精准变量作业，实现真正的智慧“处方农业”。

3. 无人机与蓬勃发展的低空经济

精密巡检与测绘：在电力线、油气管网、风电叶片巡检中，无人机凭借RTK实现自主精密飞行、精准悬停拍摄，并能对同一结构缺陷进行周期性自动复拍与比对分析。

无人机物流与城市空中交通（UAM）：在无人机快递网络和未来载人eVTOL飞行器中，RTK提供起飞、航路、降落全过程的厘米级导航，是保障低空飞行安全与高效运行的核心技术。

实景三维与数字孪生：通过为航拍影像赋予RTK/PPK厘米级位置信息，可快速构建高精度实景三维模型，服务于智慧城市、国土规划、工程建设与数字孪生体创建。

4. 机器人及大众化消费领域

商用服务机器人：酒店配送、园区安保、户外清洁等机器人利用RTK在广阔室外环境实现全局路径规划与精准点位抵达，提升服务可靠性。

智能手机与穿戴设备：越来越多的旗舰智能手机内置高精度GNSS芯片，支持RTK或类似增强服务，为大众用户提供AR实景导航、精准运动轨迹记录（如高尔夫、跑步）、摄影地理标记等创新体验。

5. 传统行业的数字化与智能化改造

智能建造与数字化施工：从工程测量到大型施工机械（摊铺机、压路机、挖掘机）的智能引导与控制，RTK技术持续提升建筑施工的质量、效率与安全性。

地理信息动态采集：共享出行车辆、外卖配送等移动终端在集成RTK能力后，可为城市智慧大脑提供更高质量、厘米级精度的动态时空数据，赋能交通管理、城市规划与分析决策。
