MES过站采集构建之OPCHelper构建(C#通过KEPServer对PLC进行读写)

前言（前置帮助理解）：

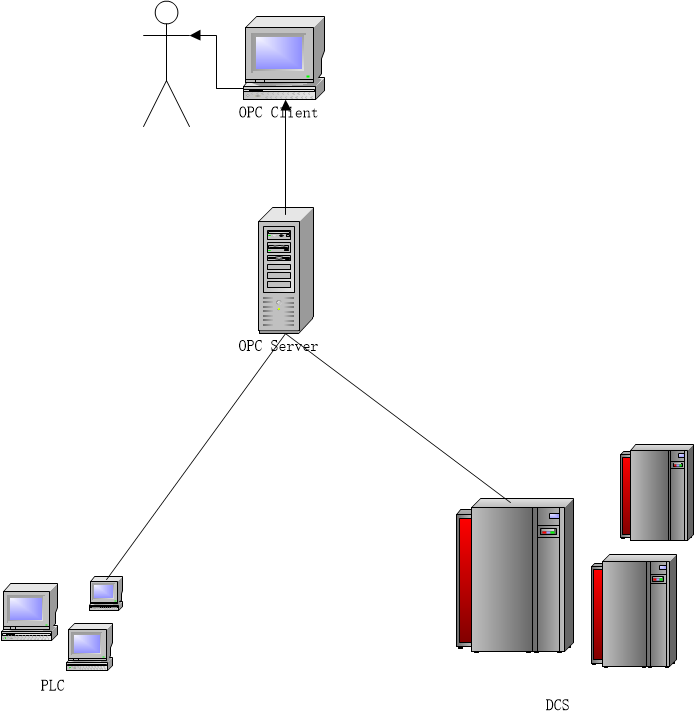

基于C#开发OPCDA客户端

相关教学视频：玩转上位机视频专辑-玩转上位机视频合集-哔哩哔哩视频

共8集。

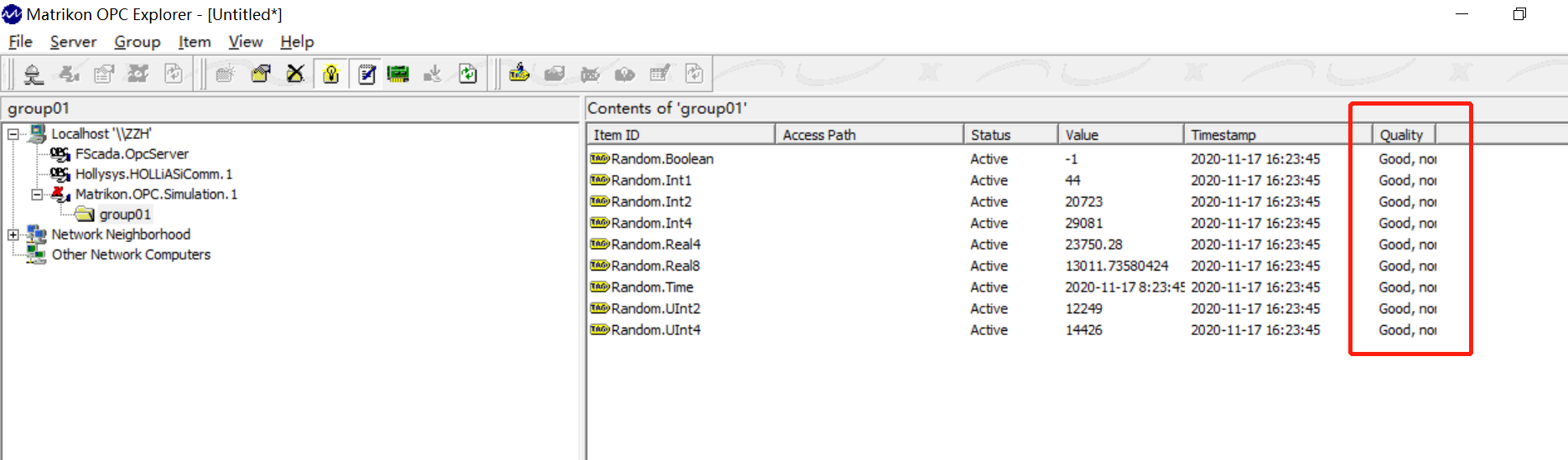

ServerNode:计算机名称

ServerName:选定某个计算机后，该计算机安装的能承担OPCServer职责的应用软件名称（比如：KEPware.KEPServerEx.V4）

Item(或ItemID)：指的是在kepserver软件上配置的通道名.设备名.标签名，即Channel.Device.Tag,这个标签名就是采集的点位名称标识

value:Tag对应的采集结果值，它是一个可能是某种数值类型的值

通常还会涉及到数据类型、 时间戳、质量等列信息。



其他涉猎补充了解知识：

OPC应用程序入门_opc教程-CSDN博客

OPCUA，OPCDA与MODBUS学习笔记_modbus和opc ua-CSDN博客



本走读项目源码使用的kepserver版本是v4. 参考依据来源是APP.Config里的信息：

<add key="PlcServerIP" value="127.0.0.1"/>

<add key="PlcServerName" value="KEPware.KEPServerEx.V4"/>

一些概念：

- OPC DA：老的“数据访问”标准，基于 Windows 的 COM/DCOM；主要在 Windows 上跑，依赖 DCOM 配置与防火墙放行。
- OPC UA：新的“统一架构”标准，跨平台（Windows/Linux），走 opc.tcp /HTTPS；内置会话、证书、加密与用户认证，模型更丰富。

简单类比

- OPC DA 像老式的“Windows 内网 COM 通信”，只要在同一网络、DCOM配置正确就能读写点位。
- OPC UA 像现代的“带安全的跨平台服务接口”，用地址 opc.tcp://主机:端口 连接，支持证书与加密，适合跨平台与分布式部署。

当前项目里用的哪个？

- 当前项目用的是 OPC DA（Classic）接口：
- 因为引入 OPCAutomation COM 库，
- 通过配置的 OPC 服务器 IP 和名称（如 KEPware.KEPServerEx.V4 ）进行连接与写入，
- 如果改成 OPC UA，需要换用 UA 客户端 SDK，连接 opc.tcp://... 端点，并配置证书与信任。

和 KepServer 的关系：

- Kepserver 通常指 Kepware公司 的 KEPServerEX 工业连接服务器，是一款产品；它实现了多种协议/驱动，并可作为 OPC UA Server 、 OPC DA Server 对外提供数据。
- 同时能充当 OPC DA Server 和 OPC UA Server。
- 你现在接的是它的 DA 接口；它也可以开启 UA 端点给 UA 客户端接入。

连接方式对比：

- OPC DA：
- 连接目标：OPC Server 的 COM ProgID（如 KEPware.KEPServerEx.V4 ）。
- 通信基础：Windows COM/DCOM。
- 常见客户端： OPCAutomation 、 OPC.NET 等（COM 封装）。
- OPC UA：
- 连接目标： opc.tcp://host:port （或 HTTPS）。
- 通信基础：TCP/HTTPS，内置证书加密与会话。
- 常见客户端：各语言 UA SDK（.NET、Java、C/C++ 等）。



本项目源码来源作者：

源码作者搭配一些概念讲解：OPC工业控制系统标准规范，C#实现同步读和异步读 - 小-小张 - 博客园

（对比源码一摸一样，同时该作者还提供了同步读写操作）：OPC取数OPCAutomation.dll的使用以及注意事项-CSDN博客

另外，关于OPCDA/OPCUA搭建：【保姆级教程】教你手把手搭建一个OPCDA/UA服务器_kepserver建立opc服务器-CSDN博客

使用OPCDAAuto.dll编写C# OPC采集程序 - jumahe - 博客园



 走读源码：

//OPCHelper 是对 OPC DA 的轻量封装：连接服务器 → 创建组与订阅 → 添加项 → 同步写/一次性读 → 事件回调更新缓存。
//MES业务通过组装规范化的项名来实现对 PLC 信号的读写，OPC 连接参数从配置读取，调用统一走 OPCHelper ，并在每次操作后立即释放资源。

其中，添加项 、同步写、一次性读非常重要！

添加项是写与读的前置条件，因为读写都会依赖ItemID和客户端句柄或服务端句柄，而这些信息只有在添加项步骤才会产生（所以添加时要记录这些信息）。

本项目源码添加项        public void AddItems(string[] itemNamesAdded)为自定义函数，内部调用了官方的AddItem方法；

本项目源码一次性读    public string ReadItem(string ItemID)为自定义函数，内部调用了官方的Read方法；

本项目源码同步写        public void SyncWrite(string[] writeItemNames, string[] writeItemValues)为自定义函数，内部调用了官方的GetOPCItem方法、SyncWrite方法

using OPCAutomation;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace XXXXXX
{
    //OPCHelper 是对 OPC DA 的轻量封装：连接服务器 → 创建组与订阅 → 添加项（添加监控item，记录相关句柄） → 同步写/一次性读 → 事件回调更新缓存。
    //你的业务通过组装规范化的项名来实现对 PLC 信号的读写，OPC 连接参数从配置读取，调用统一走 OPCHelper ，并在每次操作后立即释放资源。
    public class OPCHelper : IDisposable
    {
        private string strHostIP;//KEPServerEx.V4所在服务器ip
        private string strHostName;//OPC 服务器的“ProgID”（例如 KEPware.KEPServerEx.V4 ），不是 DNS 的主机名。
        private OPCServer opcServer;
        private OPCGroups opcGroups;
        private OPCGroup opcGroup;
        private List<int> itemHandleClient = new List<int>();//客户端句柄 和AddItems有关，OPCDA都是通过句柄去找到一个个监测变量（Item）的，要保证顺序对。
        private List<int> itemHandleServer = new List<int>();//服务端句柄 和AddItems有关，OPCDA都是通过句柄去找到一个个监测变量（Item）的，要保证顺序对。

        private OPCItems opcItems;
        private OPCItem opcItem;

        private List<string> itemNames = new List<string>(); //用于存储监控的ItemID
        private Dictionary<string, string> itemValues = new Dictionary<string, string>(); //用于存储<ItemID,Value>
        public bool Connected = false;

        public OPCHelper(string strHostIP, string strHostName, int UpdateRate)
        {
            this.strHostIP = strHostIP;    //KEPServerEx.V4所在服务器ip
            this.strHostName = strHostName;//OPC 服务器的“ProgID”（例如 KEPware.KEPServerEx.V4 ），不是 DNS 的主机名。
            //（1）创建服务（实例一个服务对象）
            if (!CreateServer())
                return;
            //（2）通过服务实例对象调用连接“OPC服务器”（即安装KEPServerEx.V4软件的服务器）
            if (!ConnectServer(strHostIP, strHostName))
                return;
            //（3）更新连接状态
            Connected = true;

            //以下可以认为是固定写法：
            //（4）返回当前“此客户端连接”的组集合（初始默认都为空的）
            opcGroups = opcServer.OPCGroups;
            //（5）为组集合中添加（创建）一个组【组名可任意自定义！】(后面我们添加监控item和读取item都通过组对象，且我们读写item值时都需要依赖AddItem/AddItems产生的句柄)
            opcGroup = opcGroups.Add("ZZHOPCGROUP");
            //（6）设置该组属性（启用组、死区过滤、采样/刷新周期、开启数据变化订阅等）
            SetGroupProperty(opcGroup, UpdateRate);
            //（7）绑定数据更新事件
            opcGroup.DataChange += new DIOPCGroupEvent_DataChangeEventHandler(opcGroup_DataChange);//订阅事件
            opcGroup.AsyncWriteComplete += new DIOPCGroupEvent_AsyncWriteCompleteEventHandler(opcGroup_AsyncWriteComplete);//异步写事件内部代码走读发现并未编写
            //（8）拿到该组的“项集合”，用于后续 opcItems.AddItem(tagName, clientHandle) 把具体的 OPC 标签加入组
            opcItems = opcGroup.OPCItems;
        }


        /// <summary>
        /// （1）创建服务
        /// </summary>
        /// <returns></returns>
        private bool CreateServer()
        {
            try
            {
                opcServer = new OPCServer();
            }
            catch (Exception ex)
            {
                //MessageBox.Show("实体错误！"+ex.Message);
                return false;
            }
            return true;
        }

        /// <summary>
        /// （2）连接到服务器
        /// </summary>
        /// <param name="strHostIP">OPC应用软件所在服务器  Node </param>
        /// <param name="strHostName">OPC应用软件服务（软件）名  ProgID </param>
        /// <returns></returns>
        private bool ConnectServer(string strHostIP, string strHostName)
        {
            try
            {
                opcServer.Connect(strHostName, strHostIP);
            }
            catch (Exception ex)
            {
                //MessageBox.Show("连接错误！" + ex.Message);
                return false;
            }
            return true;
        }

        /// <summary>
        /// 设置组的属性
        /// </summary>
        /// <param name="opcGroup"></param>
        /// <param name="updateRate"></param>
        private void SetGroupProperty(OPCGroup opcGroup, int updateRate)
        {
            opcGroup.IsActive = true;//启用组
            opcGroup.DeadBand = 0;  //不做死区过滤
            opcGroup.UpdateRate = updateRate; //采样/刷新周期（毫秒级）
            opcGroup.IsSubscribed = true; //开启数据变化订阅
        }

        public bool Contains(string itemNameContains)
        {
            foreach (string key in itemValues.Keys)
            {
                if (key == itemNameContains)
                    return true;
            }
            return false;
        }

        /**
         * 重要：把标签加入组，建立“项名→客户端句柄→服务端句柄”的映射，并启用订阅缓存与后续写入接口
         */
        public void AddItems(string[] itemNamesAdded)
        {
            //本轮次添加操作
            for (int i = 0; i < itemNamesAdded.Length; i++)
            {
                //存储待监控的ItemIDs进List数组
                this.itemNames.Add(itemNamesAdded[i]);
                //初始化ItemIDs对应的value,存如键值字典，后续用（似乎也没实际用）
                itemValues.Add(itemNamesAdded[i], "");
            }

            //本轮次添加操作
            for (int i = 0; i < itemNamesAdded.Length; i++)
            {
                //主要执行：添加监测ItemID、维护客户端句柄线性数组、维护服务端句柄线性数组

                //用户自定义维护客户端句柄值： （客户端句柄值初始最小存1（存储的下标从0开始），之后每次添加新客户端句柄值时，在上一个句柄值+1）
                itemHandleClient.Add(itemHandleClient.Count != 0 ? itemHandleClient[itemHandleClient.Count - 1] + 1 : 1);

                //OPCDA  调用官方AddItem(ItemID,ClientHandle); 添加监控ItemID，并设定取对应自定义的最新客户端句柄
                opcItem = opcItems.AddItem(itemNamesAdded[i], itemHandleClient[itemHandleClient.Count - 1]);

                //将该监测对象ItemID对应的ServerHandle值追加维护到线性数组itemHandleServer
                itemHandleServer.Add(opcItem.ServerHandle);
            }
        }


        public string[] GetItemValues(string[] getValuesItemNames)
        {
            string[] getedValues = new string[getValuesItemNames.Length];
            for (int i = 0; i < getValuesItemNames.Length; i++)
            {
                if (Contains(getValuesItemNames[i]))
                    itemValues.TryGetValue(getValuesItemNames[i], out getedValues[i]);
            }
            return getedValues;
        }


        /// <summary>
        /// 异步写 ---弃用
        /// </summary>
        /// <param name="writeItemNames"></param>
        /// <param name="writeItemValues"></param>
        public void AsyncWrite(string[] writeItemNames, string[] writeItemValues)
        {
            //构建：待写入信息的ItemIDs（即writeItemNames）的一一对应的OPCItem对象，进行暂存
            OPCItem[] bItem = new OPCItem[writeItemNames.Length];
            for (int i = 0; i < writeItemNames.Length; i++)
            {
                for (int j = 0; j < itemNames.Count; j++)
                {
                    if (itemNames[j] == writeItemNames[i])
                    {
                        bItem[i] = opcItems.GetOPCItem(itemHandleServer[j]);
                        break;
                    }
                }
            }

            //构建：上一步OPCItem对象的各个对应的服务端句柄进行暂存
            int[] temp = new int[writeItemNames.Length + 1];
            temp[0] = 0;
            for (int i = 1; i < writeItemNames.Length + 1; i++)
            {
                temp[i] = bItem[i - 1].ServerHandle;
            }
            //构建服务端句柄Array
            Array serverHandles = (Array)temp;


            //构建：将传递过来的"ItemValue"数组（给定待写入的value）存在Array里
            object[] valueTemp = new object[writeItemNames.Length + 1];
            valueTemp[0] = "";
            for (int i = 1; i < writeItemNames.Length + 1; i++)
            {
                valueTemp[i] = writeItemValues[i - 1];
            }
            Array values = (Array)valueTemp;



            Array Errors;
            int cancelID;

            //执行OPCAuto
            opcGroup.AsyncWrite(writeItemNames.Length, ref serverHandles, ref values, out Errors, 2009, out cancelID);
            GC.Collect();
        }


        /// <summary>
        /// 重点：同步写      他在执行之前，应该事先执行AddItems方法，建立“项名→客户端句柄→服务端句柄”的映射
        /// 功能作用： 把一组标签名和对应的写入值同步写到 OPC 服务器
        /// </summary>
        /// <param name="writeItemNames"></param>
        /// <param name="writeItemValues"></param>
        public void SyncWrite(string[] writeItemNames, string[] writeItemValues)
        {
            //构建建立：待写入信息的ItemIDs（Names）的一一对应OPCItem对象
            OPCItem[] bItem = new OPCItem[writeItemNames.Length];

            for (int i = 0; i < writeItemNames.Length; i++)
            {
                for (int j = 0; j < itemNames.Count; j++)
                {
                    if (itemNames[j] == writeItemNames[i])//待写的ItemID像与存储变量的ItemID匹配上，记住下标
                    {
                        bItem[i] = opcItems.GetOPCItem(itemHandleServer[j]);//获取到该标签的OPCItem对象
                        break;
                    }
                }
            }

            //构建建立：上一步OPCItem对象一一对应的服务端句柄
            int[] temp = new int[writeItemNames.Length + 1];
            temp[0] = 0;
            for (int i = 1; i < writeItemNames.Length + 1; i++)
            {
                temp[i] = bItem[i - 1].ServerHandle;
            }
            //服务端句柄转Array（作为后续官方写入方法的参数）
            Array serverHandles = (Array)temp;

            //构建：将给定的待写入的value转成Array（作为后续官方写入方法的参数）
            object[] valueTemp = new object[writeItemNames.Length + 1];
            valueTemp[0] = "";
            for (int i = 1; i < writeItemNames.Length + 1; i++)
            {
                valueTemp[i] = writeItemValues[i - 1];
            }

            Array values = (Array)valueTemp;
            Array Errors;

            //调用OPCAuto.dll官方同步写入方法
            opcGroup.SyncWrite(writeItemNames.Length, ref serverHandles, ref values, out Errors);

            GC.Collect();
        }

        //如果调用，则之前不要执行AddItems方法
        public string ReadItem(string ItemID)
        {
            Object value;
            Object quality;
            Object timestamp;
            //以下这一句代码问题：同一个 OPCHelper 实例作用域里，确实会“重复把同名标签加入组一次”。
            //功能上能工作，效率上不理想；并且 ReadItem 里硬编码客户端句柄为 1 ，如果组里已经有客户端句柄 1 ，可能引发异常或句柄冲突（规范要求句柄在组内唯一）
            OPCItem item = opcGroup.OPCItems.AddItem(ItemID, 1);
            //一次性直读设备
            item.Read((short)OPCDataSource.OPCDevice, out value, out quality, out timestamp);
            return value == null ? "" : value.ToString();
        }

        //所以上面的代码可以改写为下面：
        public string ReadItemFast(string itemName)
        {
            var idx = itemNames.IndexOf(itemName);
            if (idx < 0) return ""; // 未先 AddItems 的情况可直接返回或抛错
            var serverHandle = itemHandleServer[idx];
            var item = opcItems.GetOPCItem(serverHandle);
            object value, quality, timestamp;
            item.Read((short)OPCDataSource.OPCDevice, out value, out quality, out timestamp);
            return value == null ? "" : value.ToString();
        }



        /// <summary>
        /// 数据变化事件
        /// </summary>
        /// <param name="TransactionID">事务ID，用于标识本次数据变化</param>
        /// <param name="NumItems">变化的项数量</param>
        /// <param name="ClientHandles">客户端句柄数组</param>
        /// <param name="ItemValues">新的数据值数组</param>
        /// <param name="Qualities">数据质量数组</param>
        /// <param name="TimeStamps">时间戳数组</param>
        void opcGroup_DataChange(int TransactionID, int NumItems, ref Array ClientHandles, ref Array ItemValues, ref Array Qualities, ref Array TimeStamps)
        {
            //注意：OPC的数组索引从1开始，不是从0开始
            for (int i = 1; i <= NumItems; i++)
            {
                // 根据客户端句柄找到对应的项名，更新缓存值
                // ItemValues是1基Array,取数用GetValue(i)，该值代表读取到ItemID对应的Value采集值
                // ClientHandles是1基Array,取数用GetValue(i)，该值代表读取到ItemID对应的客户端句柄值；itemNames是0基线性数组，客户端句柄值-1可检索在itemNames对应的ItemID
                // itemValues<ItemID,value>是键值字典，itemValues[ItemID]=Value执行最终赋值。
                itemValues[itemNames[Convert.ToInt32(ClientHandles.GetValue(i)) - 1]] = ItemValues.GetValue(i).ToString();
            }

            //以上核心就是取出Value，维护itemValues<ItemID,value>是键值字典！

        }


        /// <summary>
        /// 异步写入完成事件(未使用)
        /// </summary>
        /// <param name="TransactionID">事务ID，用于标识本次数据变化</param>
        /// <param name="NumItems">变化的项数量</param>
        /// <param name="ClientHandles">客户端句柄数组</param>
        /// <param name="Errors"></param>
        void opcGroup_AsyncWriteComplete(int TransactionID, int NumItems, ref Array ClientHandles, ref Array Errors)
        {
            //throw new NotImplementedException();
        }


        public void Dispose()
        {
            //释放资源时对组绑定事件解绑
            if (opcGroup != null)
            {
                opcGroup.DataChange -= new DIOPCGroupEvent_DataChangeEventHandler(opcGroup_DataChange);
                opcGroup.AsyncWriteComplete -= new DIOPCGroupEvent_AsyncWriteCompleteEventHandler(opcGroup_AsyncWriteComplete);
            }
            //释放资源时对OPCServer进行连接关闭
            if (opcServer != null)
            {
                opcServer.Disconnect();
                opcServer = null;
            }
            //释放资源时将已连接状态置为false
            Connected = false;
        }
    }
}

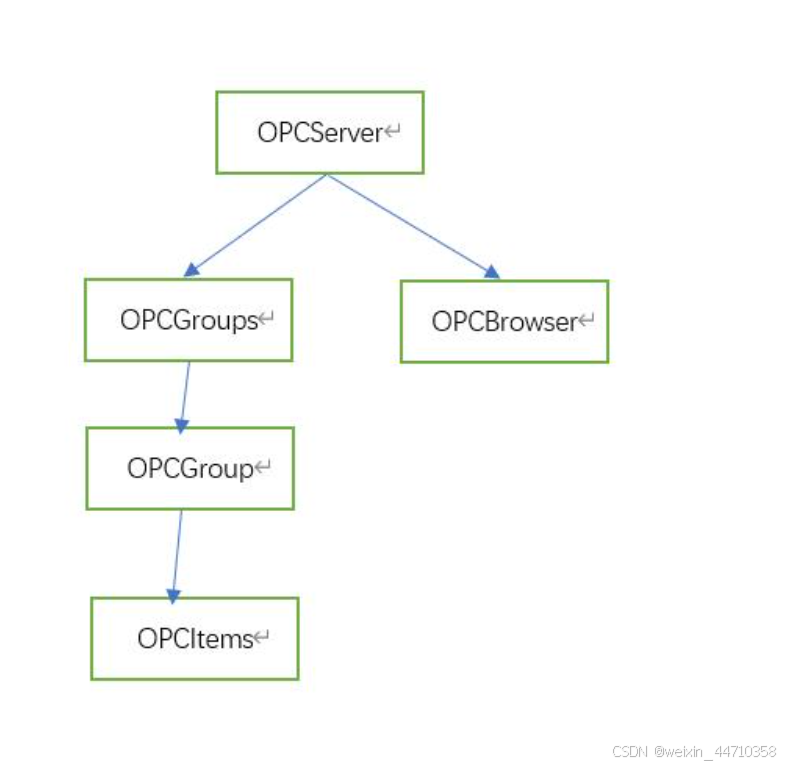

问题：以下这段代码难以理解：

opcGroups = opcServer.OPCGroups;
opcGroup = opcGroups.Add("ZZHOPCGROUP");
SetGroupProperty(opcGroup, UpdateRate);
opcGroup.DataChange += new DIOPCGroupEvent_DataChangeEventHandler(opcGroup_DataChange);
opcGroup.AsyncWriteComplete += new DIOPCGroupEvent_AsyncWriteCompleteEventHandler(opcGroup_AsyncWriteComplete);
opcItems = opcGroup.OPCItems;

这个是规范吗？必须自己自定义建一个组，然后执行自己想要的操作？既然有opcGroups = opcServer.OPCGroups能获取到所有组，为什么不用已有的组呢？这是为什么呢？
还有：当前的OPCHelper类会被多次调用，那岂不是多次建立了ZZHOPCGROUP组？

解答：

核心概念：

- OPC DA 的“组”是客户端会话里的订阅容器，不是服务器上的公共资源。 opcServer.OPCGroups 返回的是“此客户端连接”的组集合，而不是“服务器上所有客户端的组”。

不能直接“用已有组”的原因：

- opcGroups = opcServer.OPCGroups 获取的是当前 OPCServer 实例（也就是当前这个客户端连接）的组集合；首次连接时这个集合为空，需要你自己 Add(...) 创建；
- OPC DA 的组是“每个客户端独享的上下文”，服务端不会暴露其他客户端创建的组给你复用；即便名字相同，也只是你自己的会话里的组。

多次调用会不会重复建组？：

- 每次创建 OPCHelper 都会新建一个 OPCServer 实例并连接，然后 Add("ZZHOPCGROUP") 建组，
- 业务代码用 using (OPCHelper ...) { ... } 的短连接模式；用完立刻 Dispose() ，断开服务器连接并注销事件，组随会话结束一并释放，
- 因此不会在服务器上“积累越来越多的持久组”。确实是“每次会话都创建一个同名组”，但会话结束即释放。

总结：创建组是 OPC DA 客户端侧的通用做法，因为组承载订阅与刷新控制； OPCGroups 返回的是“你这个连接的组”，不是服务器的公共组。

opcItems = opcGroup.OPCItems是拿到该组的“项集合”，用于后续 opcItems.AddItem(tagName, clientHandle) 把具体的 OPC 标签加入组
