零散学FPGA——D触发器

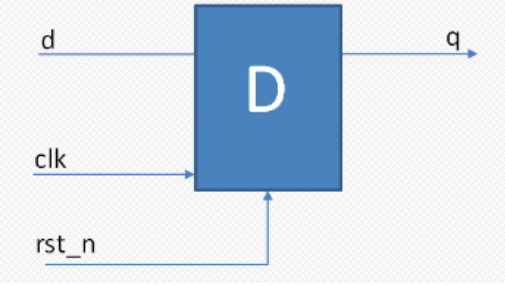

D触发器的结构





D触发器的原理

当rst_n为1时，q为0；

当rst_n为0时，q为d的值，且仅当时钟上升沿时q值才发生变化。

D触发器的VHDL代码

实现源码

 1 library IEEE;
 2 use IEEE.STD_LOGIC_1164.ALL;
 3
 4
 5
 6 entity Dflipflop is
 7 port( clk: in bit;
 8         p: in bit;
 9         rst_n: in bit;
10         q: out bit
11 );
12 end Dflipflop;
13
14 architecture Behavioral of Dflipflop is
15
16 begin
17 process(rst_n,clk)
18 begin
19 if rst_n='1' then
20 q<='0';
21 elsif clk' event and clk='1' then
22 q<=p;
23 end if;
24 end process;
25 end Behavioral;

 testbench

 1 LIBRARY ieee;
 2 USE ieee.std_logic_1164.ALL;
 3
 4 -- Uncomment the following library declaration if using
 5 -- arithmetic functions with Signed or Unsigned values
 6 --USE ieee.numeric_std.ALL;
 7
 8 ENTITY Dflipfloptestbench IS
 9 END Dflipfloptestbench;
10
11 ARCHITECTURE behavior OF Dflipfloptestbench IS
12
13     -- Component Declaration for the Unit Under Test (UUT)
14
15     COMPONENT Dflipflop
16     PORT(
17          clk : IN  bit;
18          p : IN  bit;
19          rst_n : IN  bit;
20          q : OUT  bit
21         );
22     END COMPONENT;
23
24
25    --Inputs
26    signal clk : bit := '0';
27    signal p : bit := '0';
28    signal rst_n : bit := '0';
29
30      --Outputs
31    signal q : bit;
32
33    -- Clock period definitions
34    constant clk_period : time := 10 ns;
35
36 BEGIN
37
38     -- Instantiate the Unit Under Test (UUT)
39    uut: Dflipflop PORT MAP (
40           clk => clk,
41           p => p,
42           rst_n => rst_n,
43           q => q
44         );
45
46    -- Clock process definitions
47    clk_process :process
48    begin
49         clk <= '0';
50         wait for clk_period/2;
51         clk <= '1';
52         wait for clk_period/2;
53    end process;
54
55
56    -- Stimulus process
57    stim_proc: process
58    begin
59       -- hold reset state for 100 ns.
60         wait for clk_period/2;
61         p<='0';
62         wait for clk_period;
63         p<='1';
64         wait for clk_period;
65         p<='0';
66         wait for clk_period;
67         p<='1';
68         wait for clk_period;
69         p<='0';
70         wait for clk_period;
71         p<='1';
72         wait for clk_period;
73         p<='0';
74         wait for clk_period;
75         p<='1';
76         wait for clk_period;
77         p<='0';
78         wait for clk_period;
79         p<='1';
80         wait for clk_period;
81
82
83       -- insert stimulus here
84
85       wait;
86    end process;
87
88 END;

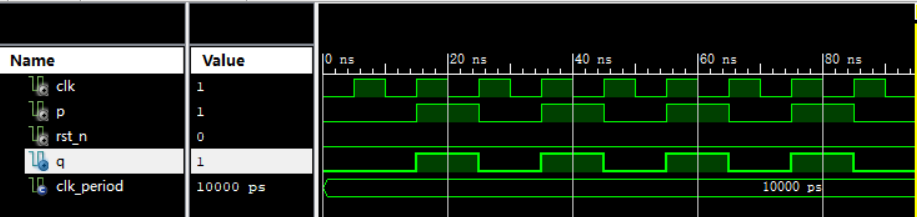

 仿真波形



当无延迟时的波形



 可以看出第二张图片中的曲线发生了延迟

第一张图片中当发生上升沿时，p已经发生了变化，因此没有曲线延迟的现象。



VHDL语法学习

1.event 表示某个事件发生了，但是必须在后面附加上发生的事件是什么。比如clk'event and clk=1'表示时钟的上升沿，clk'event and clk=0'表示时钟的下降沿。

2.并行与顺序

在结构体（architecture）里的语句并行处理；在process、function和procedure里的语句顺序处理；但是每个process等是并行处理的。

？问题：architecture里的语句真的是一起执行部分先后顺序吗？能不能理解成为同时执行的门电路？

3.process表示进程，process (rst,clk)括号中的数据表示进程的输入数据，可以实现多进程间的信息传输

？问题：进程数据的输入方式不是分很多种吗，这种属于哪一类？
