深度刨析 SD 卡：从结构原理、卡协议、电路到MicroPython驱动实现和文件系统挂载

1.SD 卡基本知识

SD 卡通信协议解剖：CMD 命令及其响应消息结构

1.1 SD 卡简介和分类

SD 卡是一种广泛应用于数码设备的可移除存储设备，具有小型化、低功耗和大容量的特点，它主要用于存储数据、音乐、视频、图像等信息，广泛应用于手机、相机、平板电脑、嵌入式设备等。

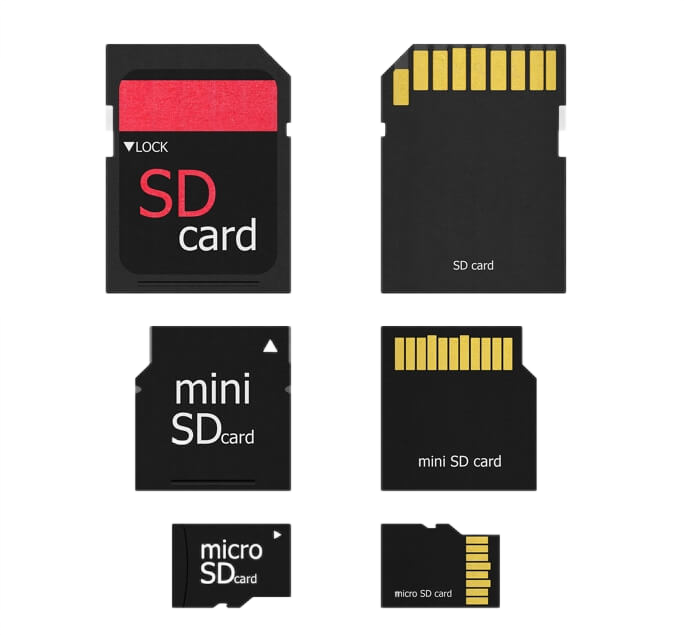

根据物理尺寸不同，SD 卡可以分为以下几类：

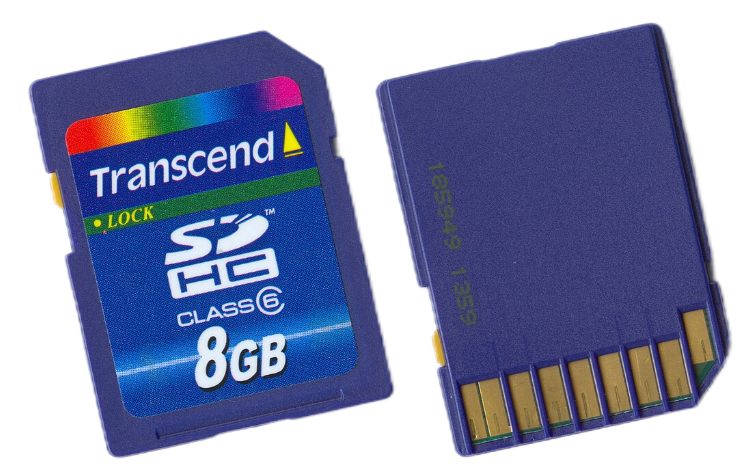

• ​标准 SD 卡​：尺寸为 ​32mm x 24mm x 2.1mm​，用于大型设备如相机、录音设备等
• ​miniSD 卡​：尺寸为 ​21.5mm x 20mm x 1.4mm​，较少见，主要应用于早期的手机
• ​microSD 卡​：又称 TF 卡，尺寸为 ​15mm x 11mm x 1mm​，广泛应用于手机、无人机、Raspberry Pi 等小型设备中，它可以通过 SD 卡套转换成 SD 卡

根据容量和协议的不同，SD 卡可分为以下几种类型：

这里需要注意，不同文件系统支持的最大容量环绕应用设备均不相同：

这里，补充两个基本概念：

• ​最大容量​：指这个文件系统能 “管理的存储设备总空间上限”（比如 FAT12 最多管 32MB 的设备）；
• ​单个文件最大大小​：指一个文件 “最多能存多大”（比如 FAT32 的文件不能超过 4GB，存大电影可能不够）；

其中：

• FAT12 和 ​FAT16​：主要用于小容量存储设备，适合早期的应用
• ​FAT32​：广泛应用于 SDHC 卡和一些较大的存储设备，但文件大小限制为 4GB
• ​exFAT​：设计用于闪存驱动器和高容量存储设备，支持更大的文件和容量，适合 SDXC 卡
• ​NTFS​：主要用于 Windows 操作系统，支持大文件和大容量，但不常用于 SD 卡

SD 卡的 “速度等级” 是它最低写入速度的保证（速度够快才能不卡顿），对应不同使用场景，常见主要有以下几种速度等级：

• ​Class 2：​最低写入速度 2MB/s，适合标清视频录制；
• ​Class 4：​最低写入速度 4MB/s，适合高清(HD)视频录制；
• ​Class 6：​最低写入速度 6MB/s，适合全高清(FHD)视频录制；
• ​Class 10：​最低写入速度 10MB/s，适合高清视频和连续拍摄；
• ​UHS-II：​支持更高传输速度，写入速度可达 30MB/s 以上。

1.2 SD 卡基本结构和工作原理

SD 卡的机械结构包括塑料外壳、金属引脚、内存芯片、控制器组成，其外壳通常使用坚固的塑料材料，能够抵御物理冲击和环境因素：

SD 卡像个 “带智能管家的 U 盘”，通过下面各个单元完成工作：

• ​存储核心​：用 NAND 闪存存数据（类似手机里的存储芯片）；
• ​智能管家（控制器）​：
  • 接收外部设备的指令（比如 “读 XX 文件”），然后去闪存里找数据；
  • 用文件系统（FAT32/exFAT）管理数据（之前讲过的 VFS 就能对接这个）；
  • 用均衡擦写技术：轮流用闪存的不同区域存数据，避免某一块被频繁写入而提前损坏（像轮流用不同抽屉放东西）；
  • 自带错误校正：自动检测数据里的小错误并修复，避免读错内容。

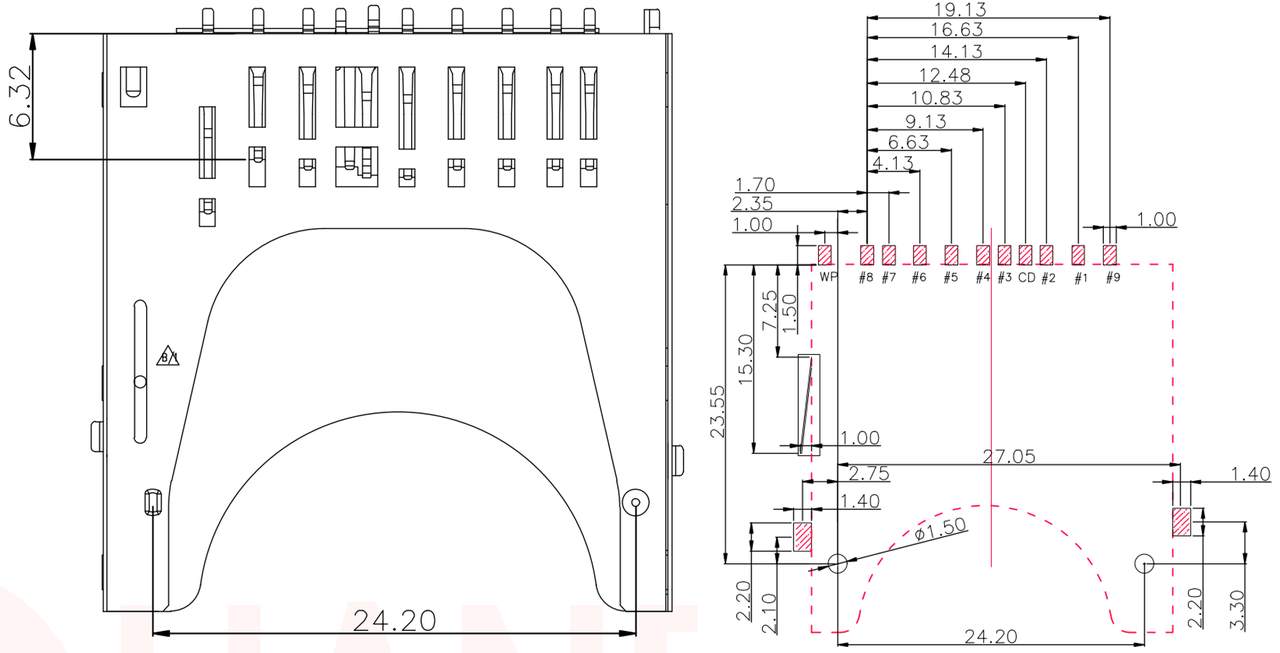

SD 卡底部有多个金属引脚，用于数据传输、电源供给和信号控制，标准 SD 卡有 9 个引脚，microSD 则有 8 个：

SD 卡的 9 个引脚可以分为四个数据传输引脚 DAT0~DAT3、命令引脚 CMD、地引脚 VSS 和供电引脚 VDD，并且大部分 SD 卡还有一个写保护 WP（Write Protect）开关在标准 SD 卡中：
在介绍各个引脚作用之前，我们需要知道 SD 卡有两种常用操作模式：

• ​SD Mode​：高速但引脚多、通信复杂，一般用在手机 / 相机等专业设备；
• ​SPI Mode​：引脚少、通信简单，是嵌入式编程（比如用开发板接 SD 卡）的常用模式，新手重点看这个模式即可。

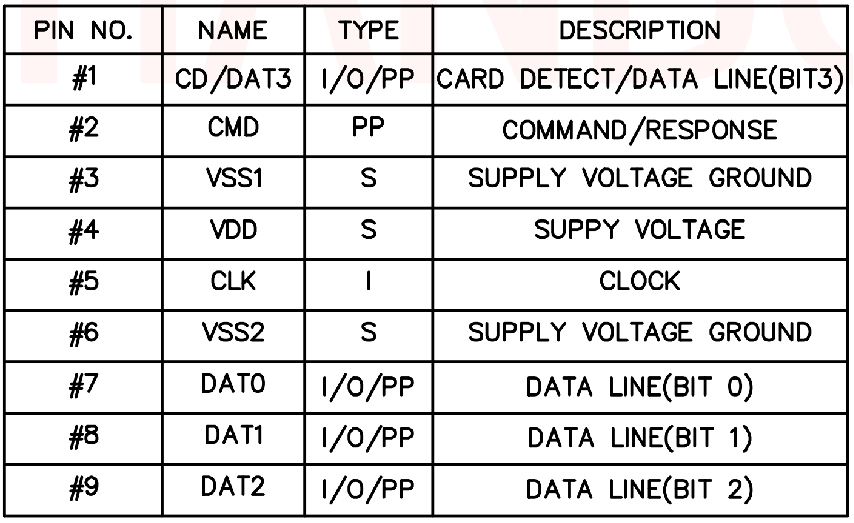

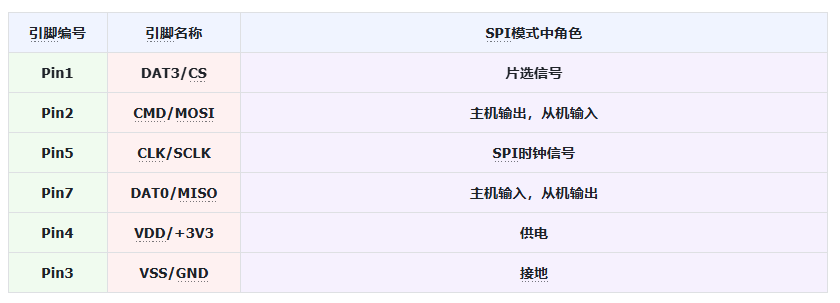

下面是每个引脚在两种模式下的对应功能：

上表中引脚类型的简写含义如下：

• I：输入（SD 卡从外部设备 “接收” 信号）；

• O：输出（SD 卡向外部设备 “发送” 信号）；

• I/O：双向（既能收又能发）；

• S：电源 / 地（接供电或接地）。

  SD 卡侧面有个硬件开关，同时内部会检测特定引脚（通常是引脚 8）的电平：

• 当 WP 引脚被拉低（检测到特定电平）时，SD 卡会 “锁死” 写入功能，只能读数据；

• 开关拨回后，才能恢复读写。

除了引脚、控制器和 NAND 闪存外，SD 卡内部还有多个寄存器管理卡的基本信息、状态、配置和操作条件，如下图所示：

SD 卡的内部结构是 “分层协作” 的，各部分功能明确：

• ​引脚 + 接口驱动：​对应图里的 “引脚” 区域，是 SD 卡和外部设备（比如开发板）的 “连接线接口”，负责传输命令、数据、电源 ；
• ​SD 卡控制器（Card interface controller）​是 SD 卡的 “智能中控”，核心作用是：
  • 接收外部设备的指令（比如 “读 XX 文件”“查卡的信息”）；
  • 读取 / 修改寄存器里的信息；
  • 管理 NAND 闪存的读写；
  • 执行均衡擦写、错误校正等功能（保护卡的寿命和数据）。
• 寄存器对应图里的 “寄存器” 区域，里面存着 SD 卡的身份、状态、能力等关键信息，控制器会随时读取这些信息，外部设备也能通过指令获取这些内容。
• ​NAND 闪存（Memory core）​是 SD 卡的 “存储本体”，实际的数据（照片、文件）都存在这里 —— 相当于储物箱里的 “格子”，由控制器统一管理读写。

以下是一些关键寄存器及其功能：

外部设备（比如单片机）和 SD 卡的协作流程是：

1. 外部设备通过 “引脚” 给 SD 卡控制器发指令（比如 “读取你的身份证号”）；
2. 控制器从对应的寄存器（比如 CID）里取出信息，通过引脚传回给外部设备；
3. 若要读写数据，控制器会根据指令，管理 NAND 闪存的 “格子”（分配空间、存 / 取数据）；
4. 过程中，控制器会用 “均衡擦写”（轮流用不同格子存数据，避免某格坏得快）、“错误校正”（自动修数据里的小错误）保护 SD 卡和数据。

1.3 SD 卡的工作模式

可以把主机（比如开发板 / 手机）和 SD 卡的交互类比成 “手机连新 U 盘”：

• ​卡识别模式：​手机和新 U 盘 “互相认识、配对准备” 的过程；
• ​数据传输模式：​配对完成后，手机往 U 盘存文件 / 从 U 盘读文件的过程。

SD 卡的工作模式主要包括两个阶段：卡识别模式（Card Identification Mode）和数据传输模式（Data Transfer Mode），在卡识别模式下，主机的目标是识别并初始化 SD 卡，使其准备好进入数据传输模式，数据传输模式是真正读写数据的阶段：

流程图里的 “Idle/Ready/Ident” 是 SD 卡的状态（当前所处的阶段），“CMD0/CMD8” 是主机给 SD 卡发的指令，整个流程是：

1. 初始状态：空闲（Idle State）
   1. 当 SD 卡插主机（或上电），主机会发「CMD0（复位命令）」—— 相当于主机说：“你好，重置一下，准备开始沟通！”；
   2. 此时 SD 卡会进入 “空闲状态”，同时选择操作模式（SPI 模式或 SD 总线模式），等主机下一个指令。
2. 检查电压：发 CMD8
   1. 主机发「CMD8」—— 相当于问：“你支持我这里的电压吗？”；
   2. 如果 SD 卡不支持这个电压，就会回到空闲状态；支持的话，就继续下一步。
3. 询问准备：发 ACMD41
   1. 主机发「ACMD41」—— 相当于问：“你准备好了吗？”；
   2. 若 SD 卡准备好，会进入 “准备状态（Ready State）”；若没准备好，会返回 “忙” 的信号，主机等一会儿再问。
4. 要 “身份证”：发 CMD2
   1. 主机发「CMD2」—— 相当于说：“把你的唯一标识（CID 寄存器，像身份证号）给我！”；
   2. SD 卡进入 “识别状态（Identification State）”，把自己的 CID（制造商、序列号等信息）传给主机。
5. 分配 “临时编号”：发 CMD3
   1. 主机发「CMD3」—— 相当于说：“给你个临时编号（RCA，像快递取件码），后面叫你用这个！”；
   2. SD 卡进入 “待命状态（Stand-by State）”，拿到这个 RCA（方便主机后续快速找到它）。
6. 选中卡：发 CMD7，进入数据传输模式
   1. 主机发「CMD7」—— 相当于说：“就选你了，准备开始传数据！”；
   2. 此时 SD 卡从 “卡识别模式” 切换到 “数据传输模式”，可以开始读写文件了。

除此之外，还有一些特别的流程：

• 若 SD 卡是老的 MMC 卡（多媒体卡），会走 “CMD1” 的流程，不用 CMD8/ACMD41；
• 「CMD15」是 “取消选中卡”，相当于主机说 “我不用你了”，卡会回到之前的状态。

1.4 SD 卡的通信协议和命令响应模型

SD 卡的通信协议主要包括 SD 总线协议和 SPI 协议：

• ​SD 总线协议：​使用多个数据线（通常为 4 条数据线）进行并行数据传输，支持多种传输速度等级，如 SD、SDHC、SDXC 等，通过通过发送命令和参数进行数据传输，命令以 CMD 开头；
• ​SPI 协议：​使用 4 根引脚（CLK、MOSI、MISO、CS）进行串行数据传输，命令以单字节格式发送，数据以字节流形式传输。


1.4.1 SD 总线协议中的命令响应模型

SD 卡通信采用命令响应模式，主机向 SD 卡发送指令来启动特定操作，SD 卡针对接收到的命令进行响应，其中，指令 CMD 和响应 RESPONSE 通过 CMD 线串行传输，而数据 DATA 通过数据线（DAT 线）进行传输，命令与数据传输互不干扰。

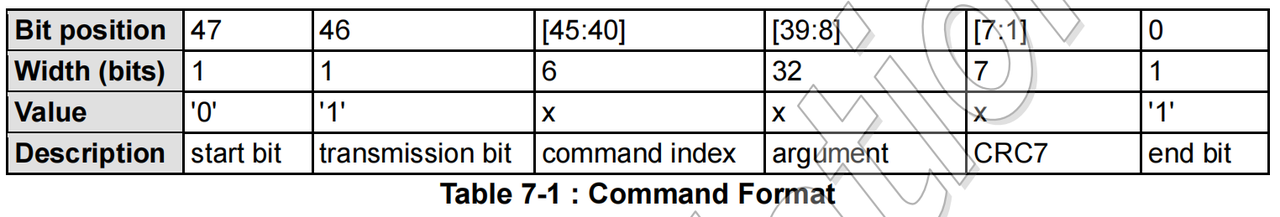

指令 CMD 的格式如下所示，包括起始位、传输位、命令内容（命令和地址信息或参数）以及停止位：

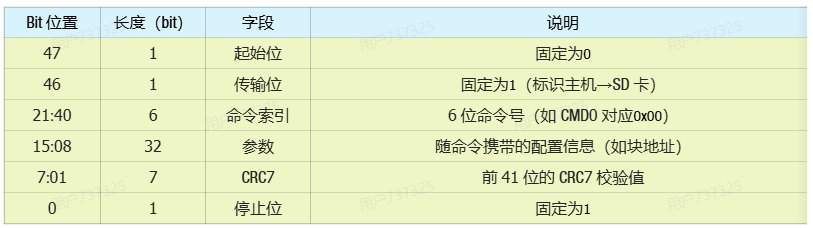

SD 总线协议的命令帧为​固定 48 位长度​，帧结构从高位到低位依次定义：

• 起始位（1bit）：固定为 0，标识命令帧开始；
• 传输位（1bit）：固定为 1，标识该帧为 “主机到 SD 卡” 的命令；
• 命令码（6bit）：标识命令类型，如 CMD0 对应 0x00、CMD2 对应 0x02；
• 命令参数（32bit）：随命令类型携带的配置信息，如地址、容量参数、状态掩码等；
• CRC 校验位（7bit）：对前 41 位数据进行 CRC7 校验，确保命令传输的正确性；
• 停止位（1bit）：固定为 1，标识命令帧结束。

SD 卡的命令分为普通命令（CMD） 和应用层命令（ACMD） 两类，执行逻辑存在明确区别：

• ​普通命令（CMD）：​可直接由主机发送，SD 卡接收后无需前置条件即可解析执行；

• ​应用层命令（ACMD）：​属于 SD 卡的扩展功能命令，不能直接发送。主机必须先发送 CMD55，待 SD 卡返回有效响应后，再发送 ACMD 命令，否则 SD 卡将无法识别。

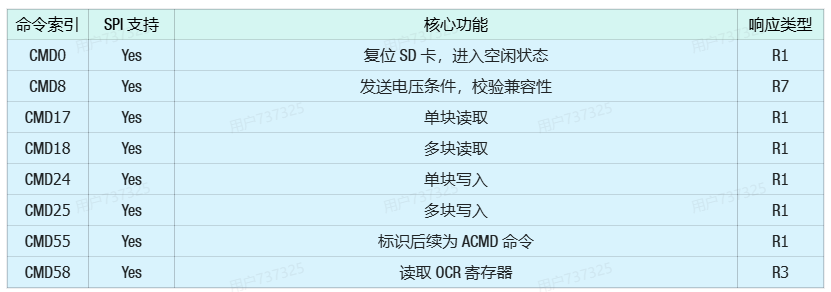

  常用普通命令如下：

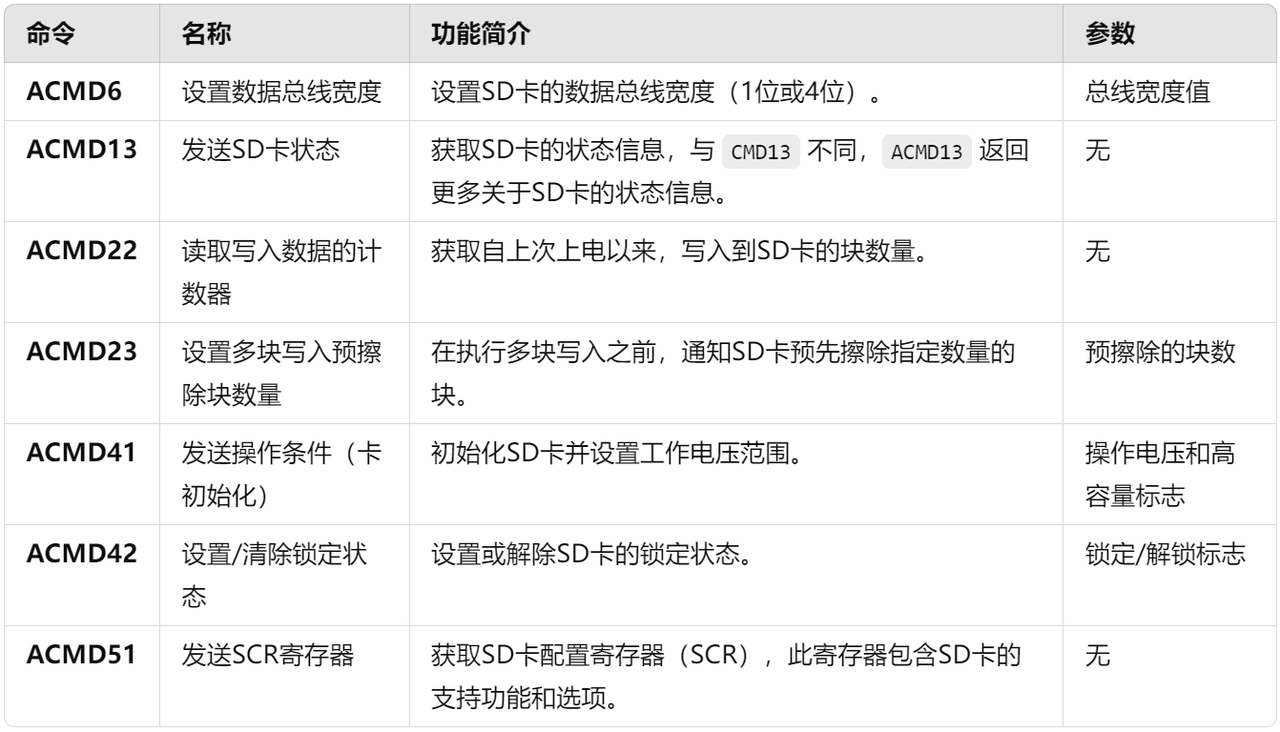

以下是 SD 卡协议中常见的 ACMD 命令列表：

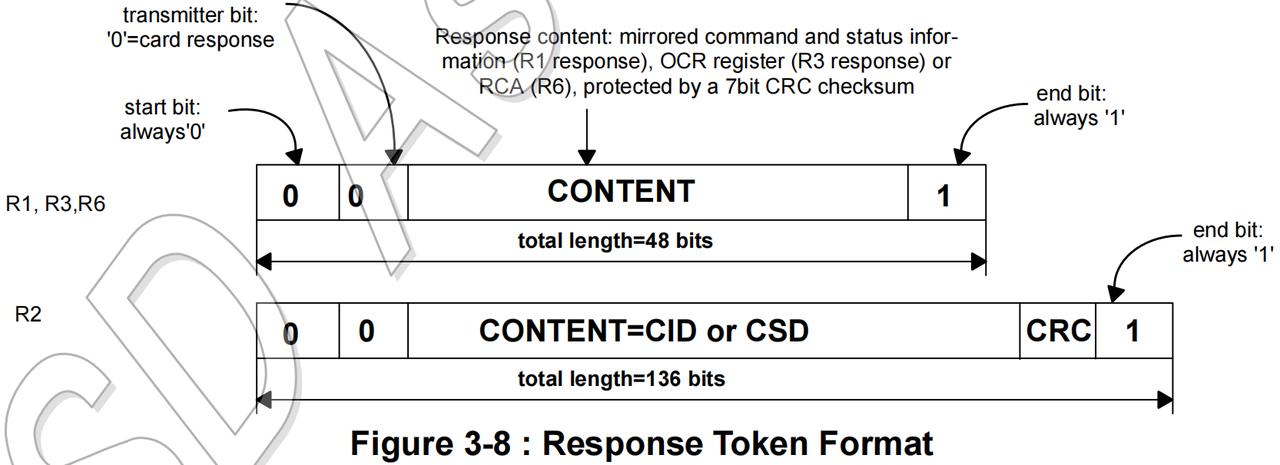

SD 卡接收到有效命令后，必须通过 CMD 线返回响应帧，响应帧根据功能和长度分为 4 种标准类型，根据内容的不同有四种编码方案，响应长度为 48 或 136 位：

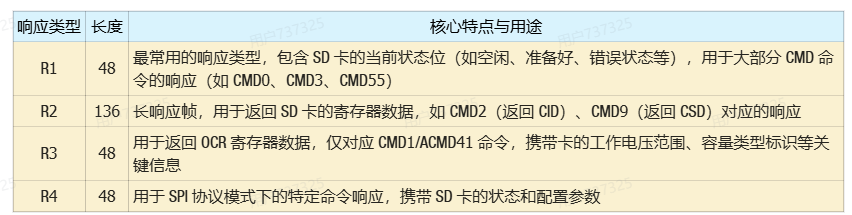

这里，我们总结了 SD 卡的常见响应类型：

需要注意，所有响应帧均包含 CRC 校验位，主机需校验 CRC 无误后，方可判定响应有效。

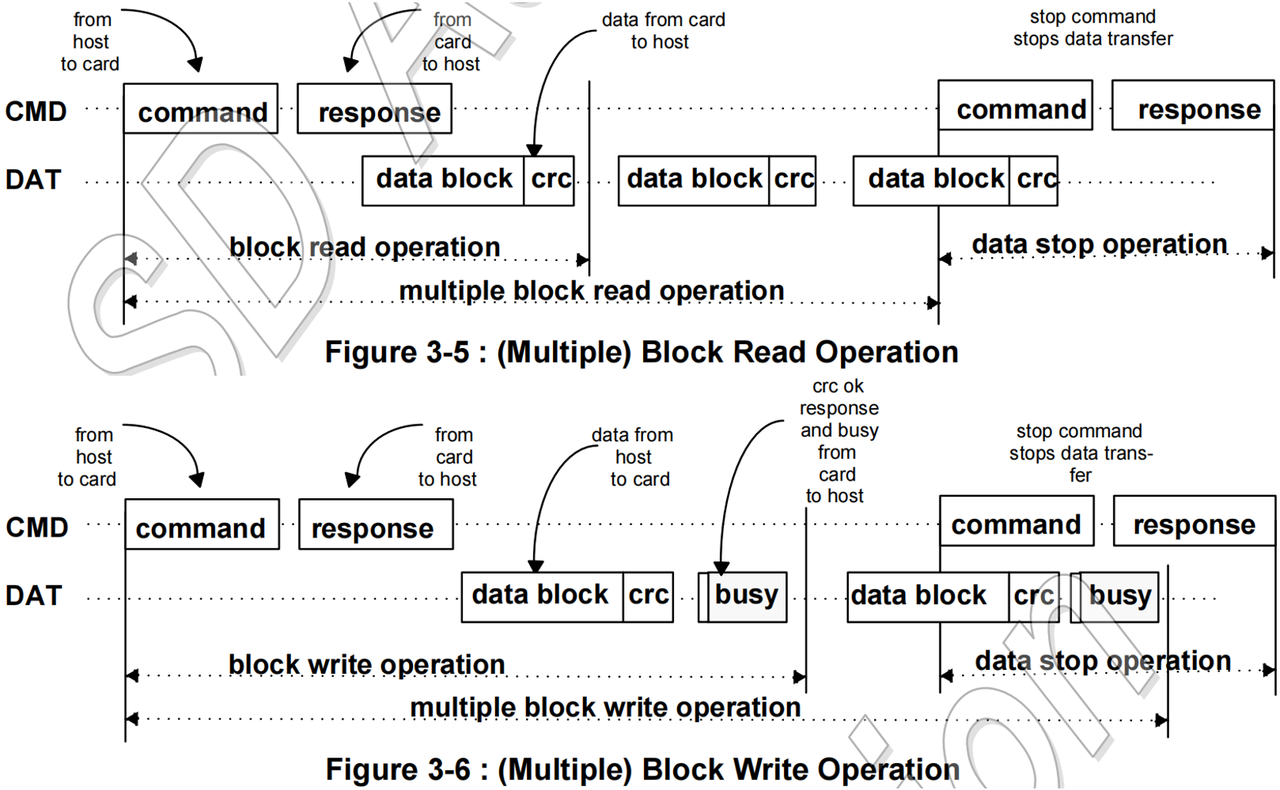

SD 卡的数据传输基于块传输机制，数据帧格式与总线宽度相关，支持单块传输和多块传输两种模式。

其中：

• ​单块传输：​主机通过 CMD17（读）/CMD24（写）命令触发，SD 卡仅传输 1 个数据块，传输完成后自动结束，无需额外终止命令；
• ​多块传输：​主机通过 CMD18（读）/CMD25（写）命令触发，SD 卡连续传输多个数据块，直到主机发送 CMD12（停止传输命令） 后，才终止数据传输。该模式适用于大文件的连续读写，可提升传输效率。

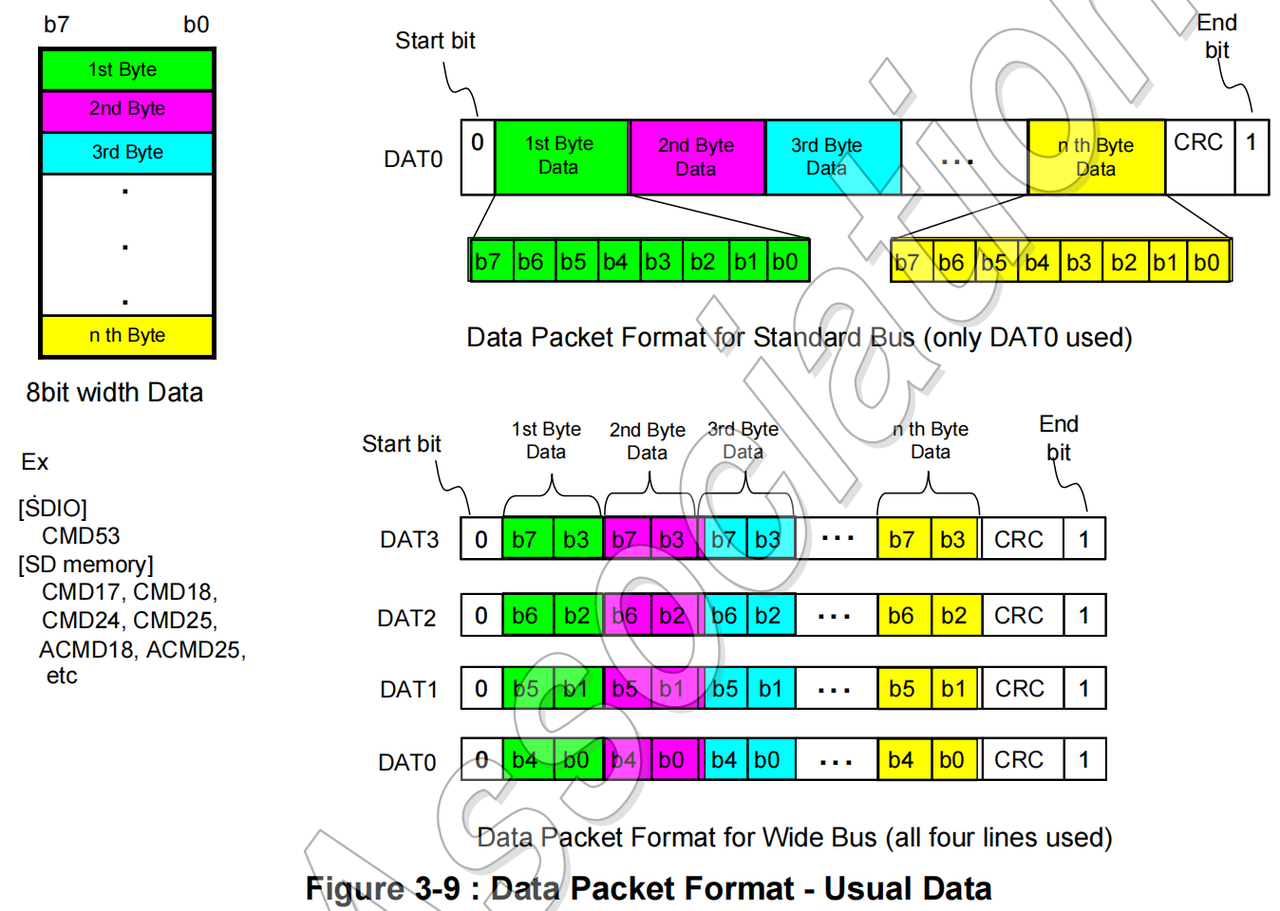

数据帧的传输分为普通数据传输和宽数据传输两种方式，对应不同的总线宽度：

• ​普通数据传输​：采用 1 线总线（仅 DAT0），数据以字节为单位串行传输，每个字节包含 8 位数据位，搭配起始位、停止位和 CRC16 校验位，适用于低速传输场景；
• ​宽数据传输​：采用 4 线总线（DAT0~DAT3），将 1 字节（8 位）数据拆分为 4 组，每组 2 位，通过 4 条数据线并行传输，传输速率为 1 线模式的 4 倍，适用于高速传输场景。

1.4.2 SPI 协议中的命令响应模型

与 SD 总线协议相似，SPI 协议也是由命令、响应和数据块标记组成，所有主机与卡之间的通信都由主机（主控设备）控制，主机通过将 CS 信号拉低启动每个传输事务，SPI 的数据块可以大到一个写入块，也可以小到一个字节，对于 SDHC 和 SDXC 卡，块长度固定为 512 字节。需要注意的是，写保护命令（CMD28、CMD29 和 CMD30）在 SPI 模式下不支持。

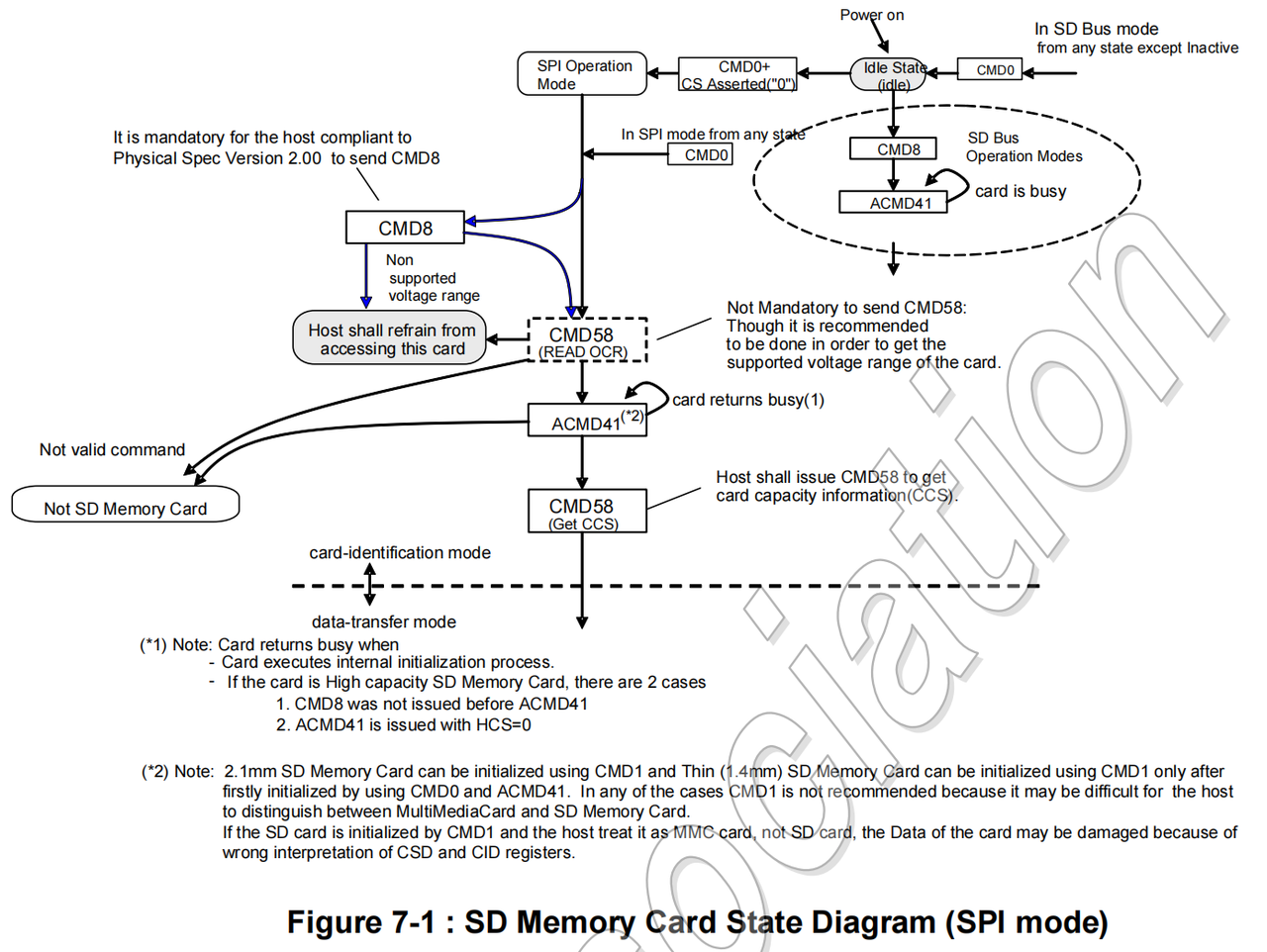

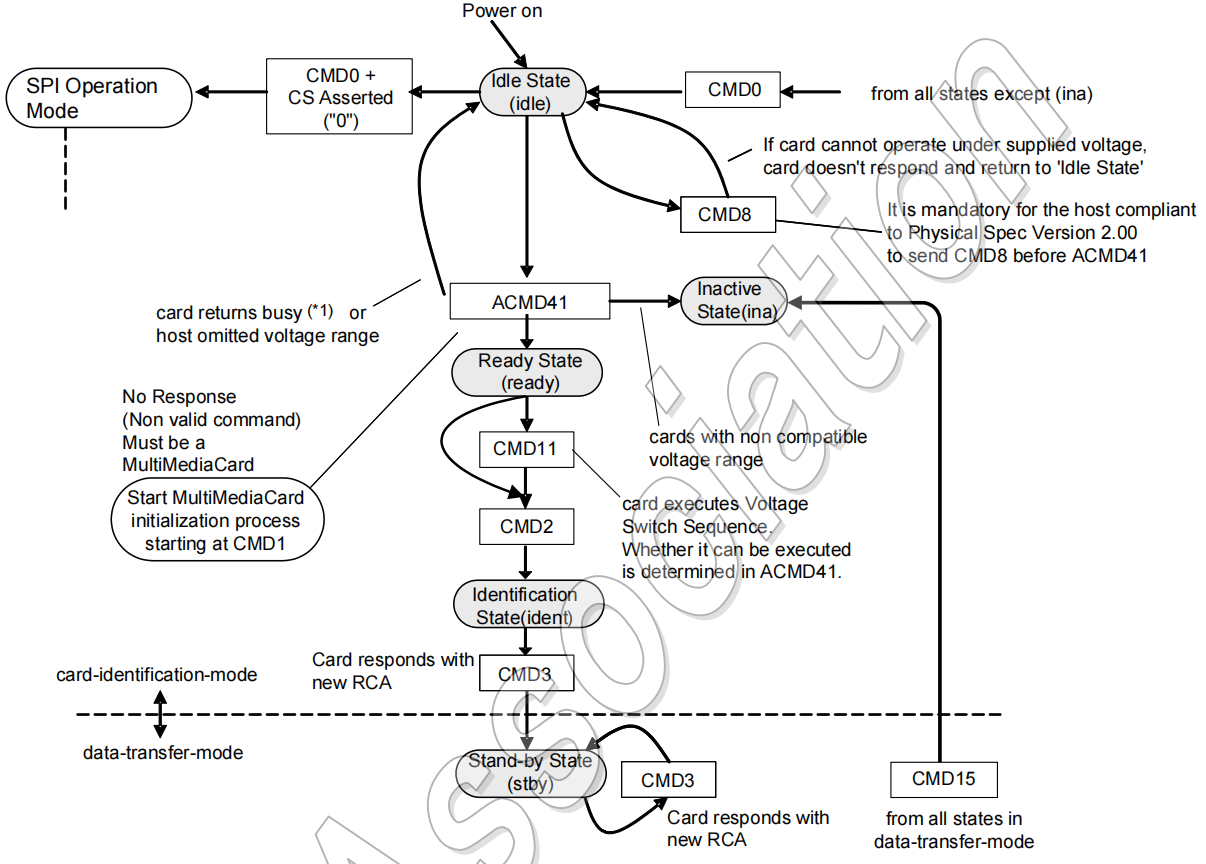

SPI 模式下，卡片初始化流程如下：

1. ​上电与模式选择：​上电后 SD 卡进入 Idle State（空闲状态），主机发送 CMD0（复位命令）：
   1. 若 CS 信号拉低（CS Asserted），SD 卡进入 SPI Operation Mode；
   2. 否则进入 SD 总线模式。
2. ​电压兼容性校验：​遵循 2.00 版规范的主机需发送 CMD8：
   1. 若 SD 卡返回 “Non supported voltage range”（电压不支持），主机停止访问；
   2. 若电压支持，发送 CMD58 读取 OCR 寄存器，获取 SD 卡支持的电压范围。
3. ​SD 卡初始化：​主机发送 ACMD41（需先发送 CMD55）：
   1. 若 SD 卡返回 “busy”（图中 “card is busy”），表示内部初始化中，主机需等待直至卡就绪；
   2. 初始化完成后，主机可通过 CMD58 再次读取 OCR，确认卡容量信息（CCS 标识）。
4. ​有效性校验：​若 SD 卡未响应 CMD8/ACMD41，则判定为 “Not SD Memory Card”，主机停止操作。

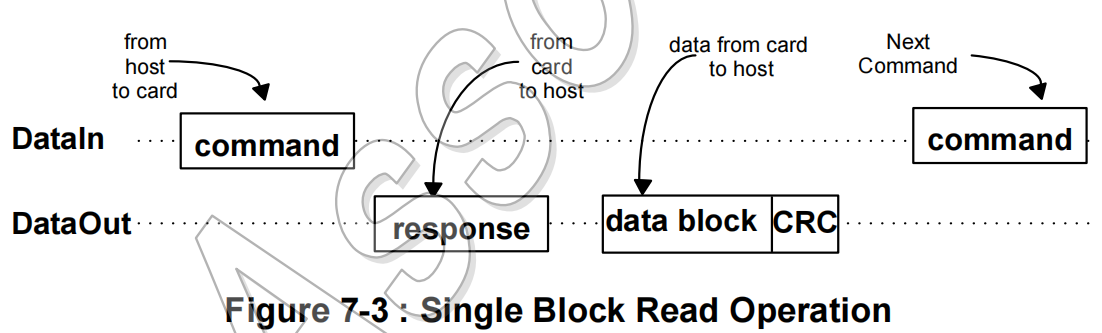

在 SPI 模式下，SD 卡支持单块读取（Single Block Read）和多块读取（Multiple Block Read）操作，分别对应 SD 卡协议中的 CMD17 和 CMD18 命令：

时序流程为：主机（DataIn）→ 发送 CMD17 命令 → SD 卡（DataOut）→ 返回 R1 响应 → SD 卡发送数据块 + CRC → 事务结束。

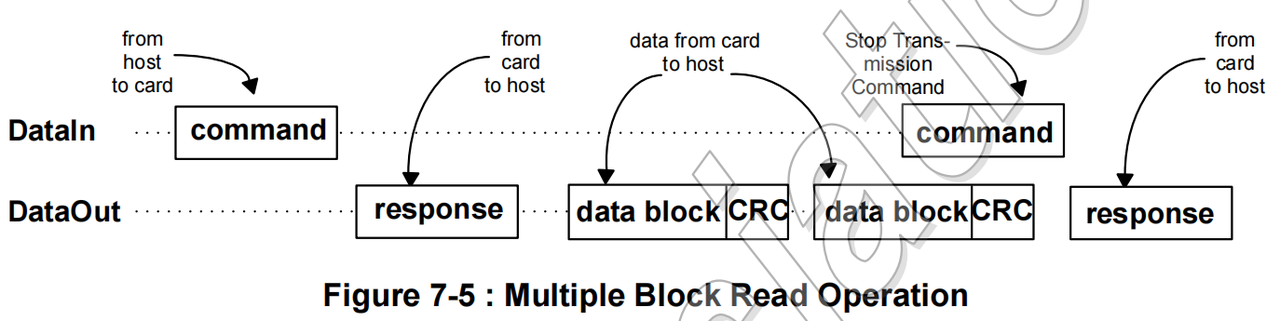

时序流程为：主机（DataIn）→ 发送 CMD18 命令 → SD 卡（DataOut）→ 返回 R1 响应 → SD 卡连续发送多个数据块 + CRC → 主机发送 CMD12（停止命令）→ SD 卡返回 R1 响应 → 事务结束。

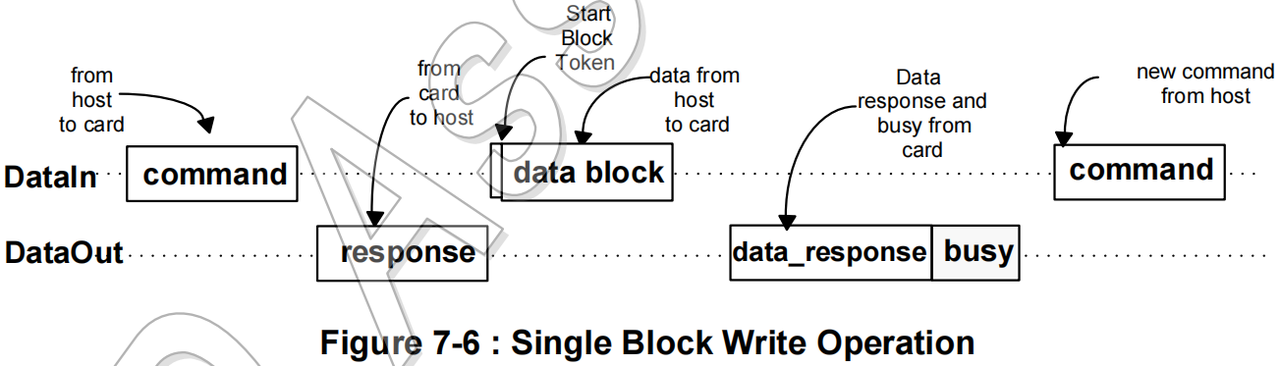

同样的，SD 卡支持单块写入（Single Block Write）和多块写入（Multiple Block Write）命令，分别对应 SD 卡协议中的 CMD24 和 CMD25 命令：

主机（DataIn）→ 发送 CMD24 命令 → SD 卡（DataOut）→ 返回 R1 响应 → 主机发送起始块令牌 + 数据块 → SD 卡返回数据响应 + busy 信号（表示正在写入）→ 事务结束。

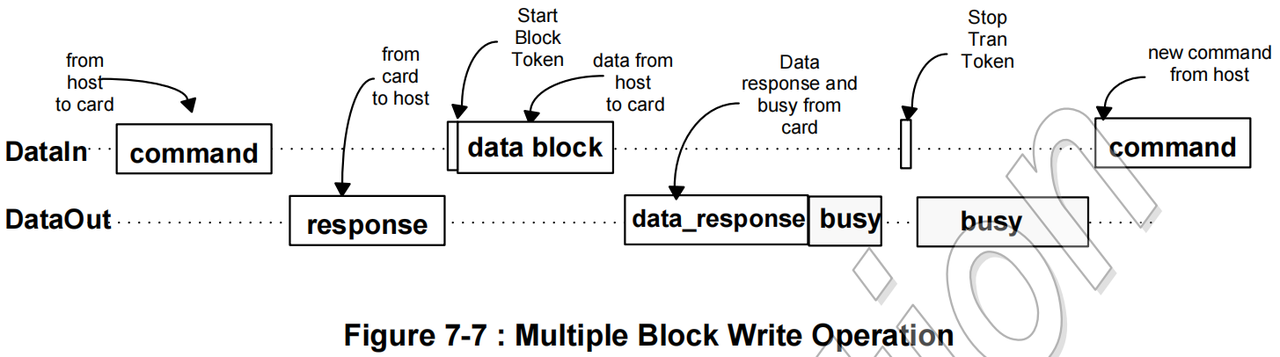

主机（DataIn）→ 发送 CMD25 命令 → SD 卡（DataOut）→ 返回 R1 响应 → 主机连续发送起始块令牌 + 多个数据块 → 主机发送停止令牌 → SD 卡返回 busy 信号 → 事务结束。

在 SPI 模式下，SD 卡的命令、响应和数据的格式与标准 SD 模式有所不同，每个命令为 6 字节，从 01（起始位）开始，接着是命令号（6 位），然后是 32 位的参数，最后是 7 位的 CRC 校验和 1 位停止位：

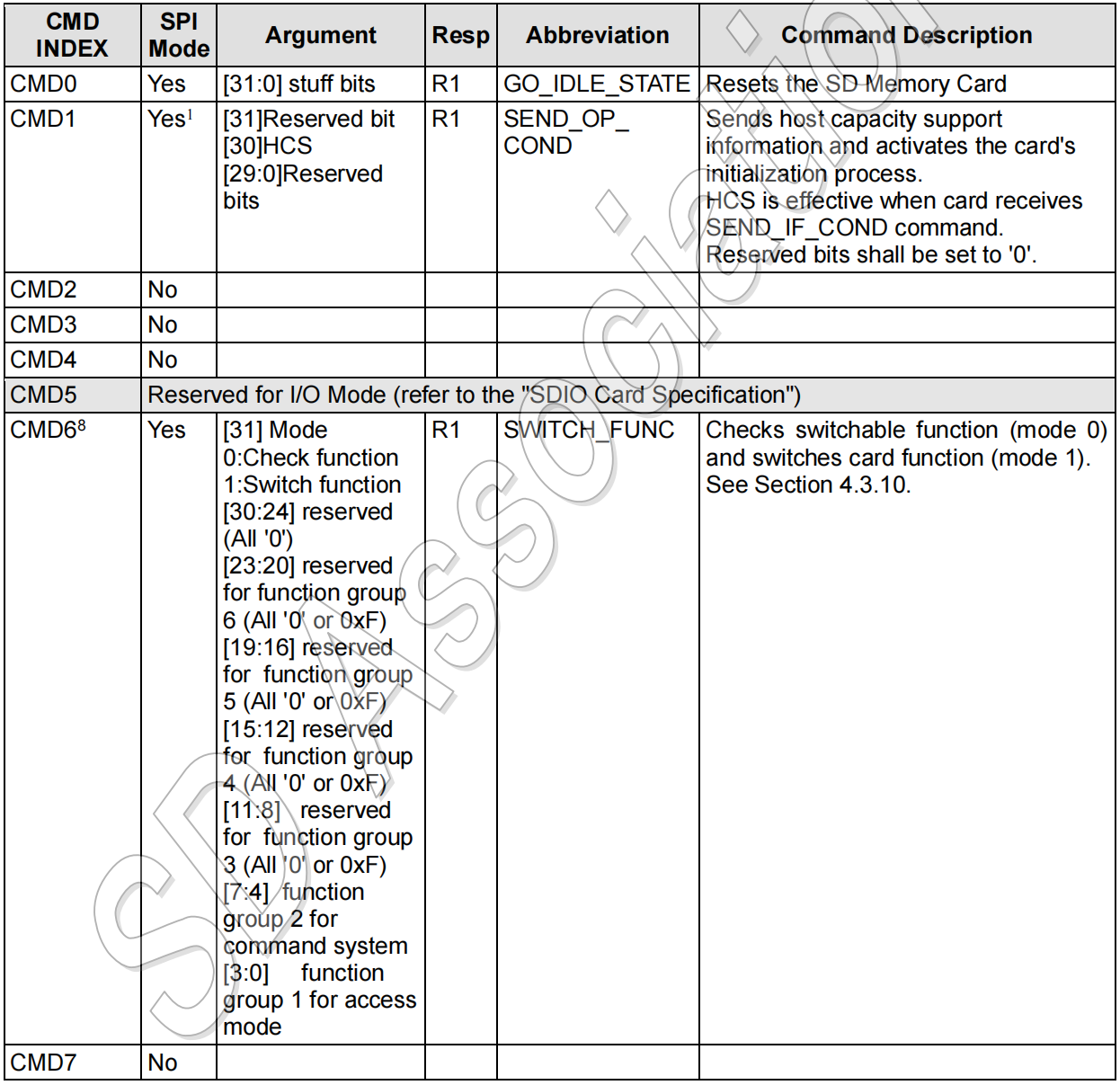

具体命令功能和参数可以查看 SD 卡规范中的 Table 7-3 : Commands and Arguments：

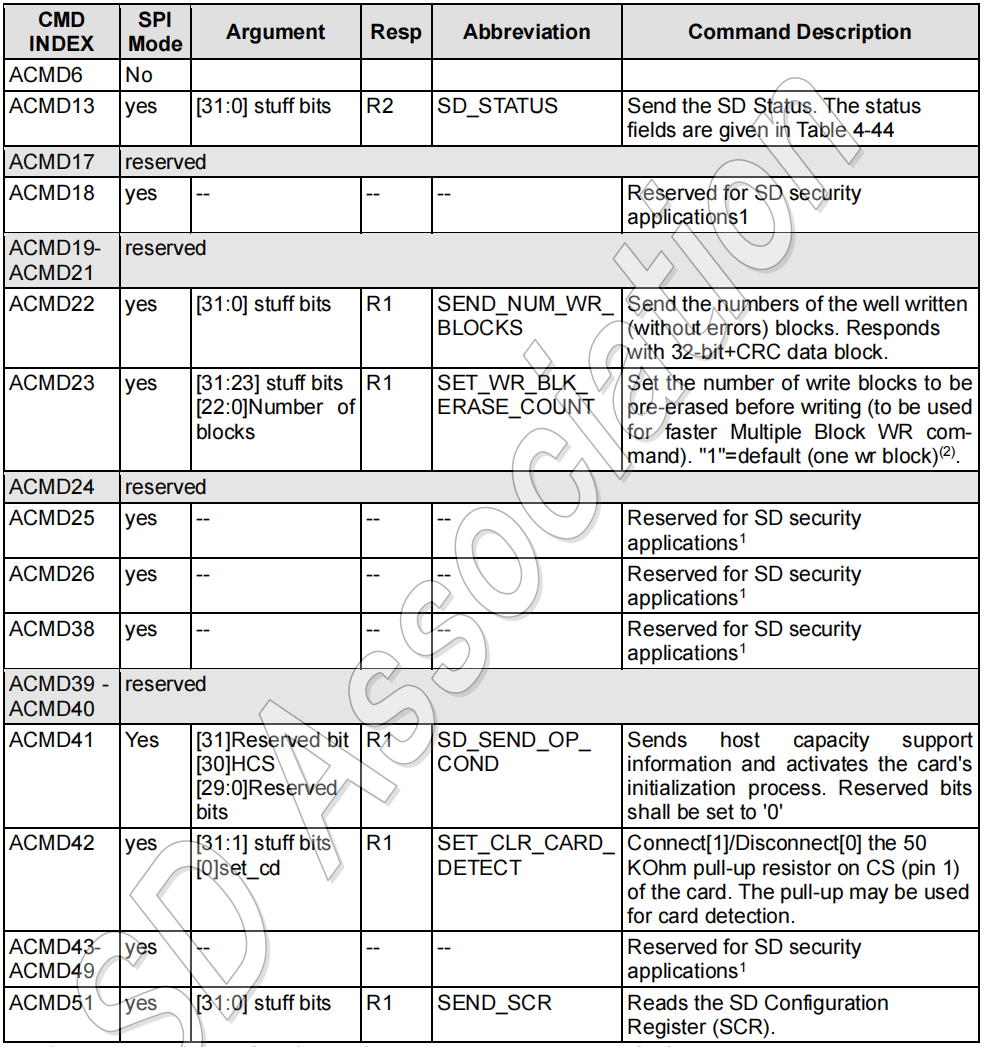

应用命令 ACMD 的功能和参数可以查看规范中的 Table 7-4 : Application Specific Commands used/reserved by SD Memory Card - SPI Mode：

响应 RESPONSE 通常为 1 字节，称为 R1 响应，在某些情况下，可能需要 2 字节或更多的响应。

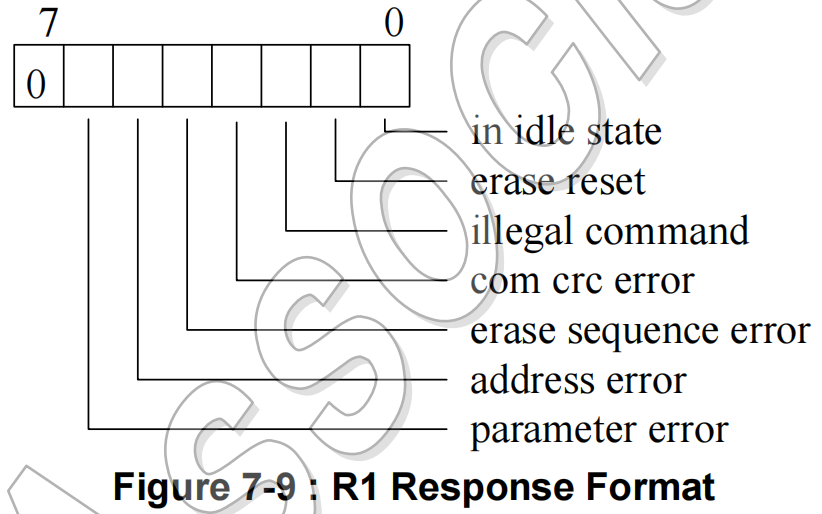

R1 响应的结构如下图所示，包括空闲状态指示位、擦除复位指示位、非法命令指示位等：

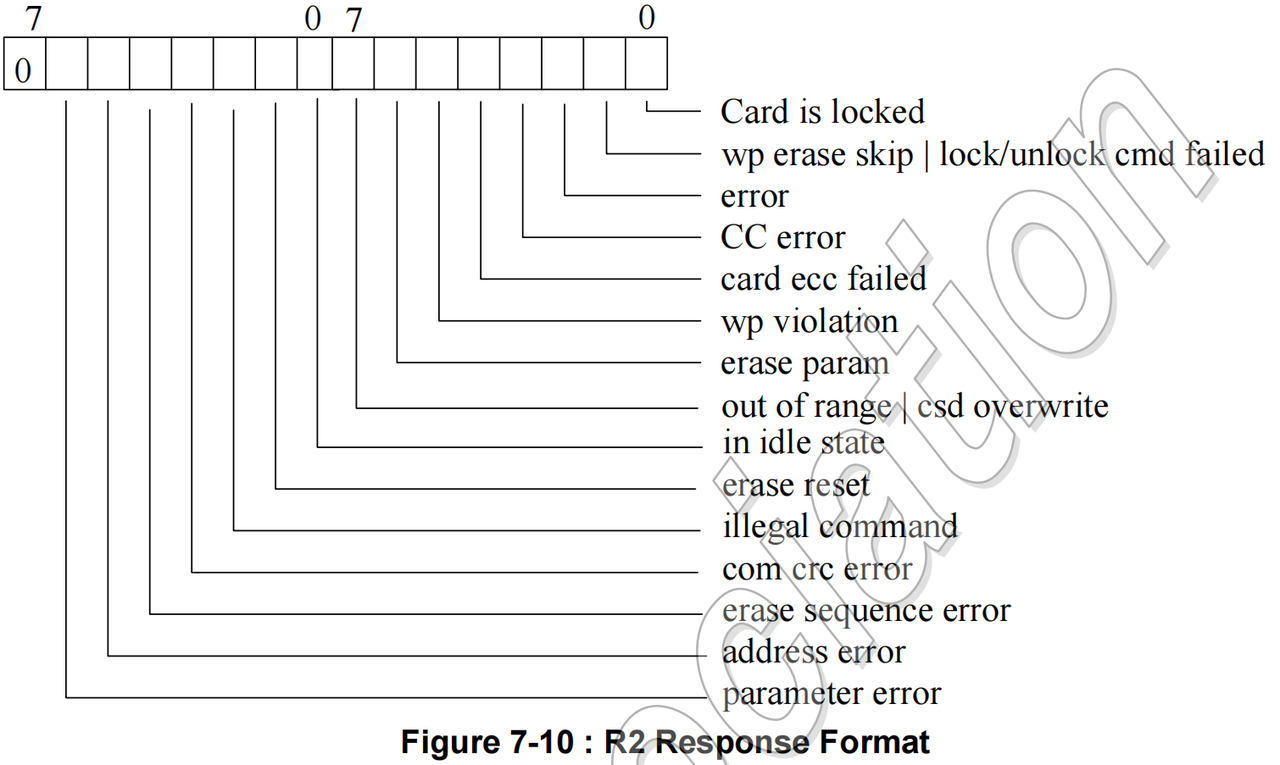

R2 响应由 2 个字节组成，第一个字节为 R1，第二个字节包含更多错误标志和一些标志：

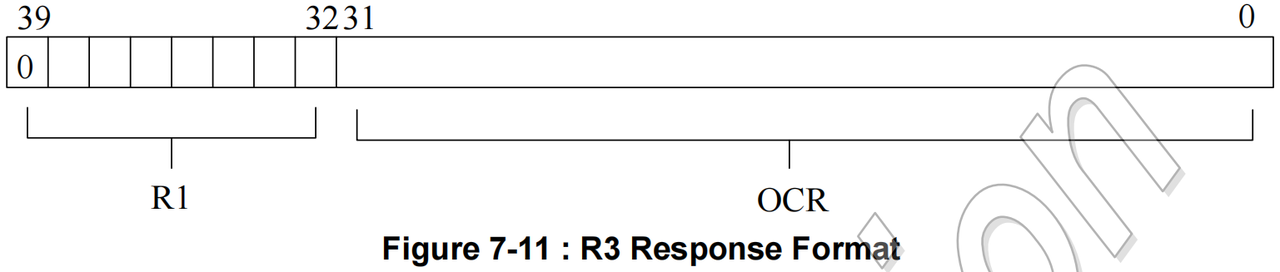

R3 响应用于 OCR 寄存器读取，包含 R1 响应和 OCR 数据：

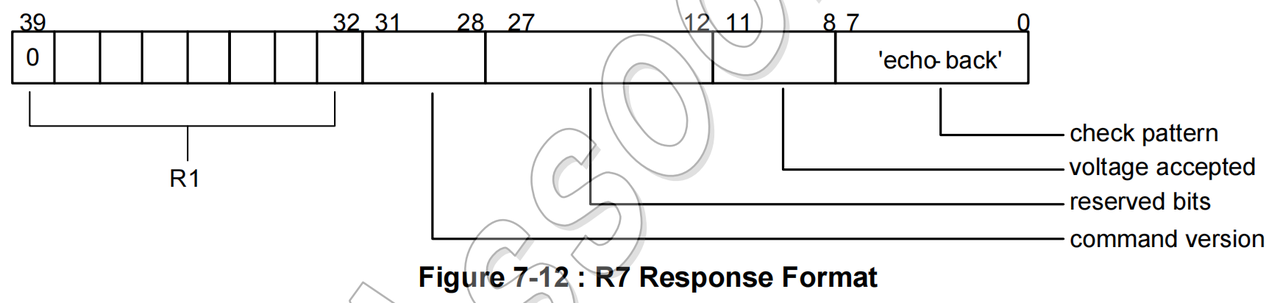

还有一个 R7 响应，是针对 SEND_IF_COND 命令（CMD8），为 5 字节长，该响应的第一个字节与 R1 类型响应的结构相同，用于指示命令的状态和错误信息，其余的四个字节包含卡的工作电压信息和检查模式的回显：

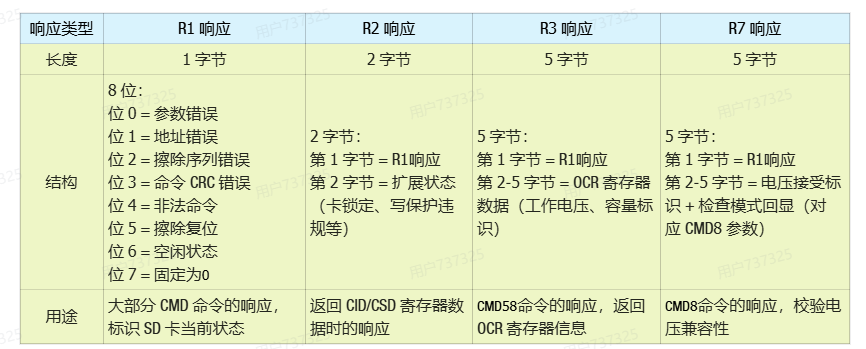

不同响应对比如下：

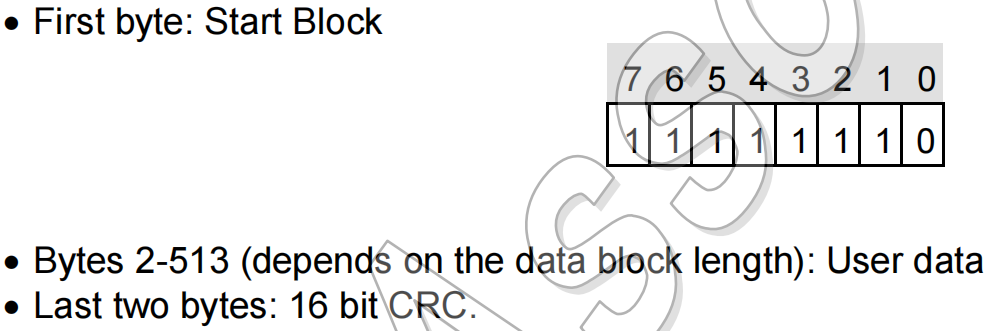

数据令牌是 SD 卡读写操作中承载实际数据的单元，其通用结构遵循 “起始标志 + 数据 + 校验和” 的格式，同时需遵守固定的传输规则：

• 组成部分：

  • ​起始标志（1 字节）：​标识数据块的开始（单块 / 多块对应不同值）；
  • ​数据段（2~513 字节）：​实际存储的用户数据（SDHC/SDXC 卡固定为 512 字节）；
  • ​校验和（2 字节）：​16 位 CRC16 校验值，用于验证数据传输的正确性。

• 传输规则：

  • 字节传输顺序为 MSB 优先（高位字节先传输）；
  • 数据长度根据卡类型可调整（普通 SD 卡为 1~512 字节，SDHC/SDXC 固定为 512 字节）。

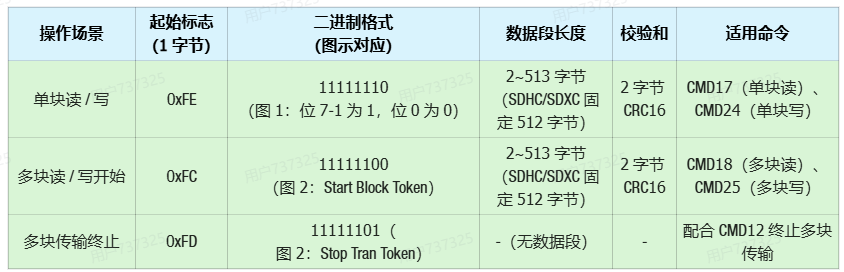

  根据读写操作类型（单块 / 多块），数据令牌的起始标志会使用不同值，对应不同的传输场景：

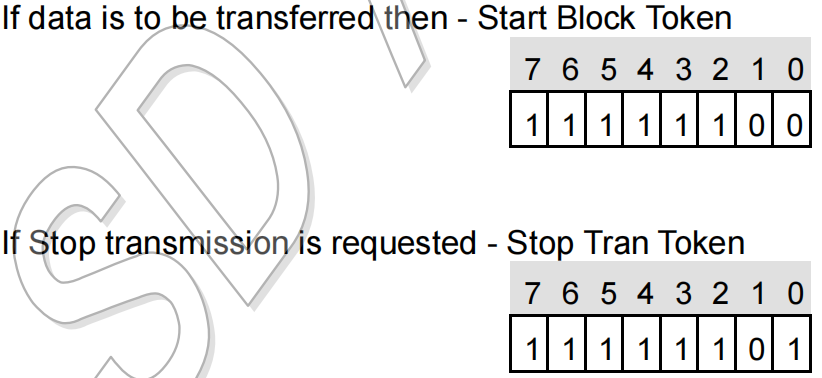

当进行多个数据令牌写入和读取时，首先使用 0xFC 标志着数据令牌的开始，并在数据传输结束时使用 0xFD：

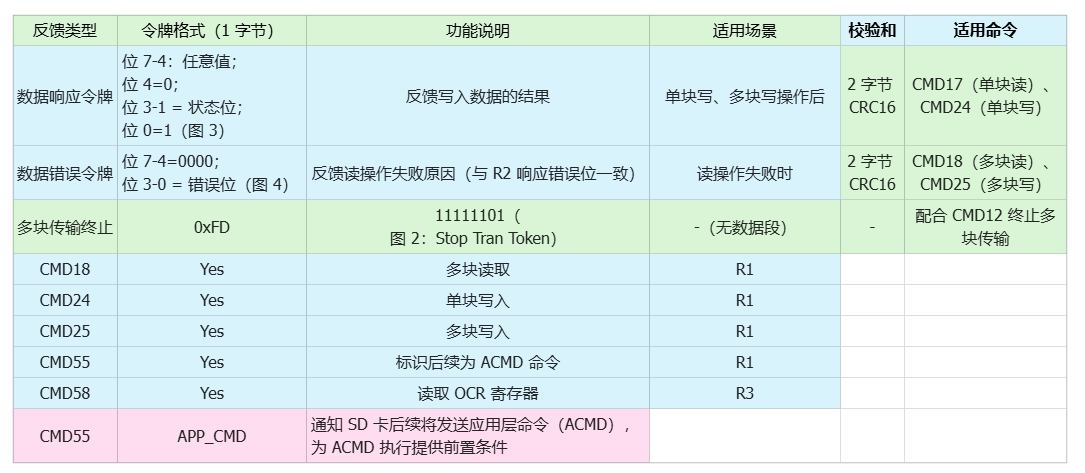

数据传输完成后，SD 卡会通过响应令牌 / 错误令牌反馈结果：

下面是数据响应令牌：

其中状态位定义如下：

• ​'010'：​数据被接受
• ​'101'：​因为 CRC 错误导致数据被拒绝
• ​'110'：​因为写入错误导致数据被拒绝

在多块写入操作中，如果发生任何错误（CRC 错误或写入错误），主机应使用 CMD12 停止数据传输；如果发生写入错误（响应为‘110’），主机可以发送 CMD13 (SEND_STATUS)来获取写入问题的原因，或者通过 ACMD22 找出成功写入的块数量。

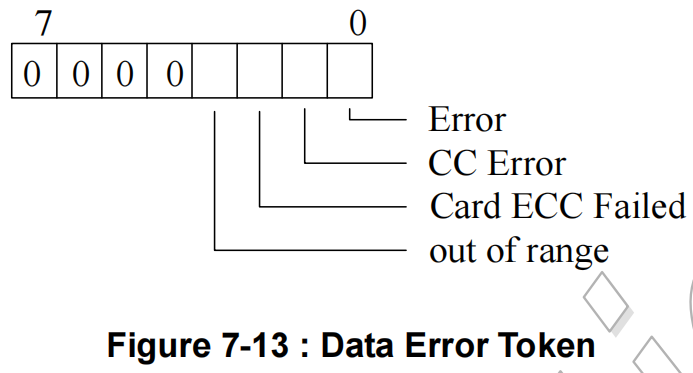

如果读操作失败且 SD 卡无法提供所需数据，卡会发送一个数据错误令牌，长度为 1 字节，其格式如下：

其中，4 个最低有效位（LSB）与 R2 响应格式中的错误位相同，表示不同的错误状态。

1.5 SD 卡的存储结构简介

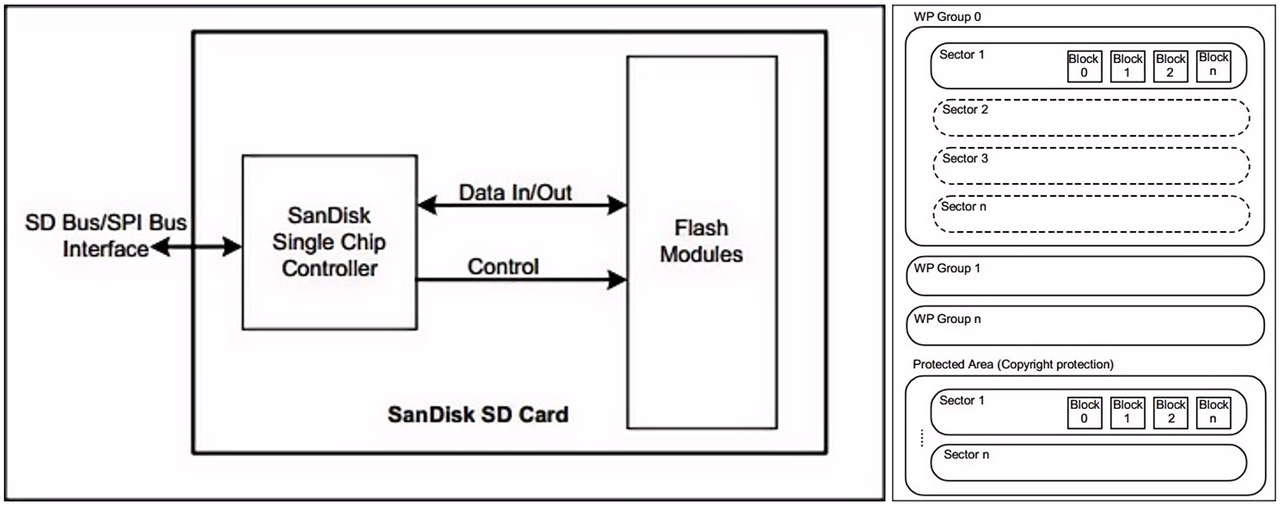

通过外部通信接口（SD 总线或 SPI 总线），我们可以访问 SD 卡的存储单元：

SD 卡的存储结构分为内部硬件架构与逻辑 / 物理存储单元两部分：

• ​SD 卡的内部硬件架构：​由单芯片控制器与 Flash 存储模块构成，二者协同实现数据的通信与存储：
  • ​单芯片控制器（SanDisk Single Chip Controller）：​是 SD 卡的 “控制中枢”
    • ​对外：​通过 “SD Bus/SPI Bus Interface” 与外部主机（如开发板）建立通信；
    • ​对内：​通过 “Control” 信号管理 Flash 存储模块的读写逻辑，同时通过 “Data In/Out” 与 Flash 模块传输数据。
  • ​Flash 存储模块（Flash Modules）：​是 SD 卡的 “实际存储载体”，所有用户数据均存储于此，其读写操作由控制器统一调度。
• ​存储的核心单元：​SD 卡的存储单元分为逻辑可寻址单元（Sector）与物理存储单元（Block），二者的定义与关系如下：
  • 扇区（Sector）
    • 是 SD 卡的最小可寻址单位（主机访问 SD 卡时，只能以 Sector 为最小操作粒度）；
    • 大小通常为 512 字节；
    • 每个 Sector 包含多个 Block（Block 是物理存储的基本单元）。
  • 块（Block）
    • 是 SD 卡向 Flash 存储模块写入数据的基本物理单元；
    • 大小通常为 512 字节或 4KB；
    • 实际数据写入时，控制器会将数据按 Block 组织后，再写入 Flash 模块。
• ​写保护与专用区域：​核心包括 “写保护组” 与 “保护区域”：
  • 写保护组（WP Group）
    • 是 SD 卡实现写保护功能的逻辑区域，以扇区为基本单元；
    • 当 SD 卡处于写保护状态时，WP Group 内的所有扇区会被禁止写入 / 修改（如右图中的 WP Group 0、WP Group 1 等）。
  • 保护区域（Protected Area）
    • 是用于版权保护的专用存储区域，同样以扇区为单元；
    • 该区域的访问权限受 SD 卡协议限制，非授权主机无法修改其中的数据。
• ​内部缓冲区（Buffer）：​SD 卡内部集成了临时数据缓冲区（Buffer），其核心作用是：
  • 暂存待读写的数据，减少对 Flash 存储模块的直接读写操作（降低 Flash 的擦写损耗）；
  • 批量调度数据传输，提升整体读写效率（如主机连续读写数据时，Buffer 可暂存数据后统一与 Flash 交互）。

2.自定义 SD 卡读写类的实现

在以下代码中，我们实现了 SD 卡的初始化、命令发送、数据读取等功能，通过 SPI 通信接口与 SD 卡进行交互，确保卡片能够正常工作。

示例代码如下：

# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/9/30 下午12:11
# @Author  : 李清水
# @File    : sdcard.py
# @Description : 自定义用于SD卡读写的SDCard类
# 参考代码：https://github.com/micropython/micropython-lib/blob/master/micropython/drivers/storage/sdcard/sdcard.py#L291

# ======================================== 导入相关模块 ========================================

# 导入MicroPython相关模块
from micropython import const
# 导入时间相关的模块
import time
# 导入硬件相关模块
from machine import SPI, Pin

# ======================================== 全局变量 ============================================

# 定义SD卡相关常量
CMD_TIMEOUT = const(100)            # 命令超时时间常量
R1_IDLE_STATE = const(1 << 0)       # R1响应状态：空闲状态
R1_ILLEGAL_COMMAND = const(1 << 2)  # R1响应状态：非法命令
TOKEN_CMD25 = const(0xFC)           # 数据传输命令令牌
TOKEN_STOP_TRAN = const(0xFD)       # 停止传输令牌
TOKEN_DATA = const(0xFE)            # 数据令牌

# ======================================== 功能函数 ============================================

# ======================================== 自定义类 ============================================

# 自定义SD卡操作类
class SDCard:
    """
​    SDCard类，用于通过SPI总线操作SD/MMC存储卡。
​    该类封装了SD卡底层通信协议，支持标准容量卡(SDSC)和高容量卡(SDHC/SDXC)的初始化、
​    数据块读写和擦除操作。实现了完整的SPI模式协议栈，包括卡识别模式和数据传输模式。

​    Attributes:
​        spi (SPI): SPI接口实例，用于与SD卡通信
​        cs (Pin): 片选引脚实例，用于选择SD卡
​        sectors (int): 卡片的总扇区数（只读）
​        cdv (int): 块寻址因子（1表示块寻址，512表示字节寻址）
​        cmdbuf (bytearray): 命令缓冲区（6字节）
​        dummybuf (bytearray): 数据缓冲区（512字节）
​        tokenbuf (bytearray): 令牌缓冲区（1字节）

​    Methods:
​        __init__(self, spi: machine.SPI, cs: machine.Pin, baudrate: int = 1320000) -> None:
​            初始化SD卡控制器

​        init_spi(self, baudrate: int) -> None:
​            配置SPI接口参数

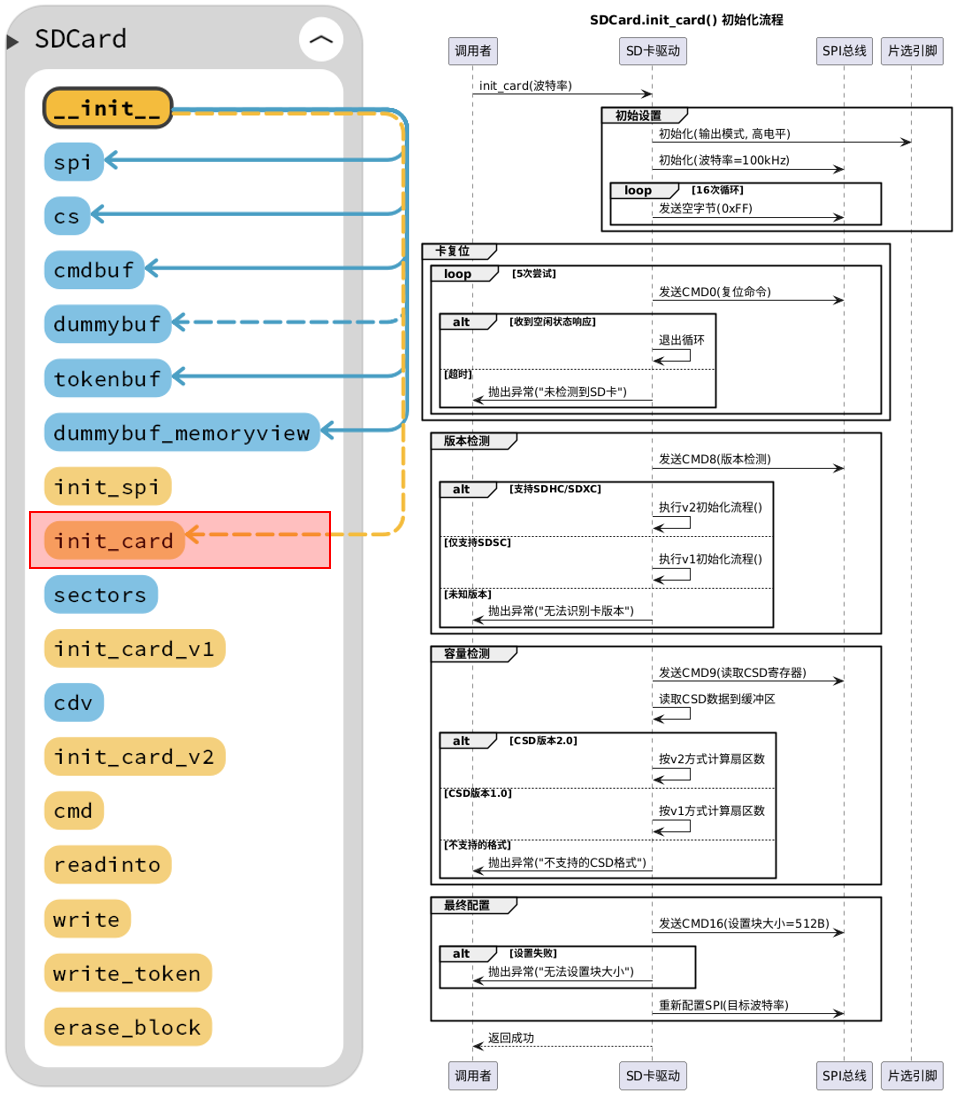

​        init_card(self, baudrate: int) -> None:
​            执行完整初始化流程

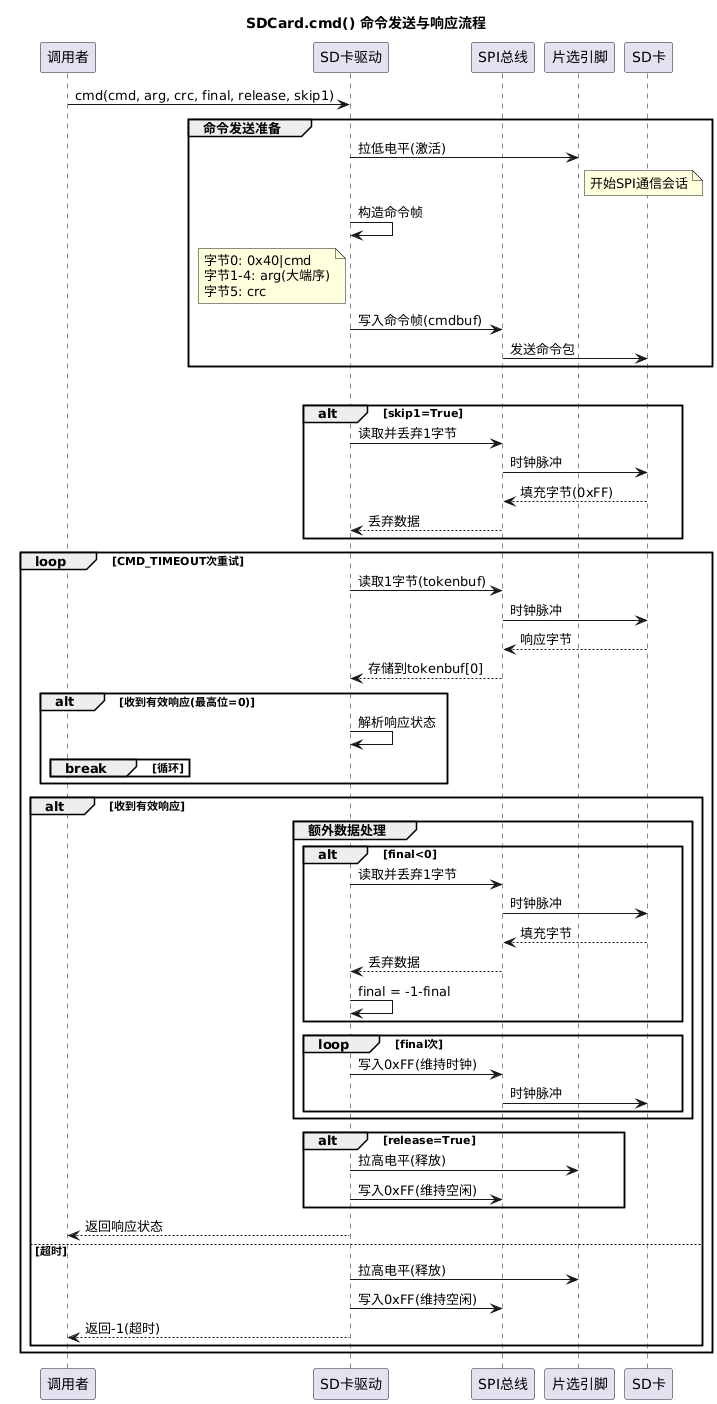

​        cmd(self, cmd: int, arg: int, crc: int, final: int = 0, release: bool = True, skip1: bool = False) -> int:
​            发送SD卡命令并获取响应

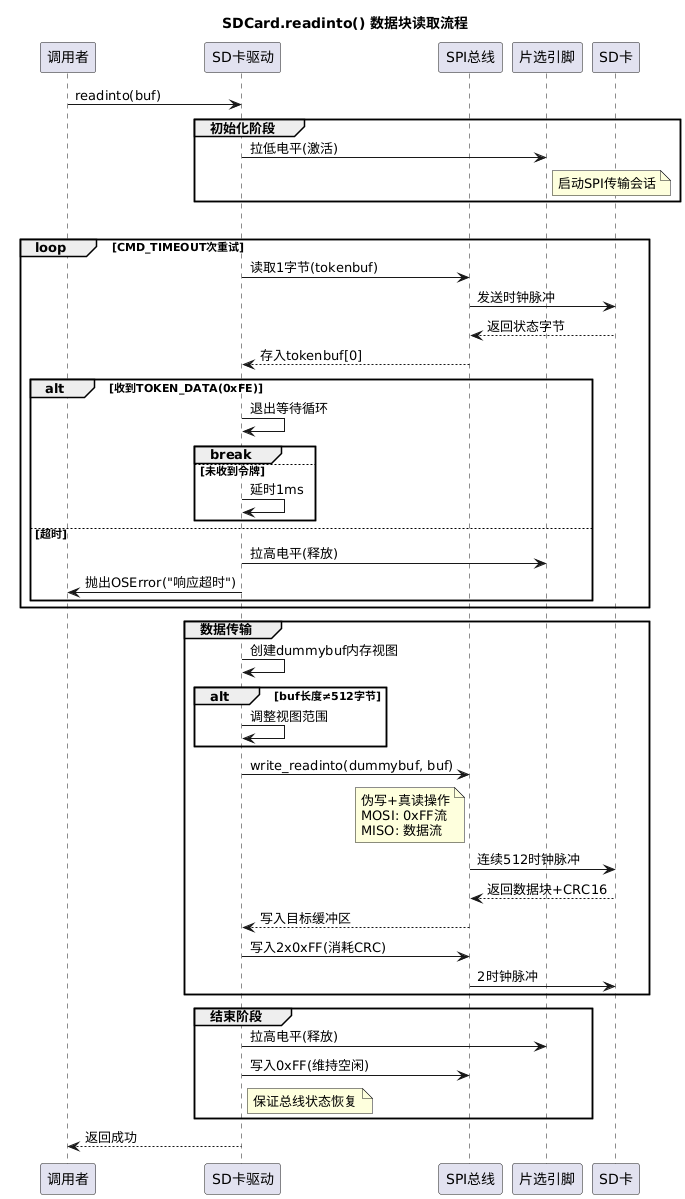

​        readinto(self, buf: bytearray) -> None:
​            读取数据块到缓冲区

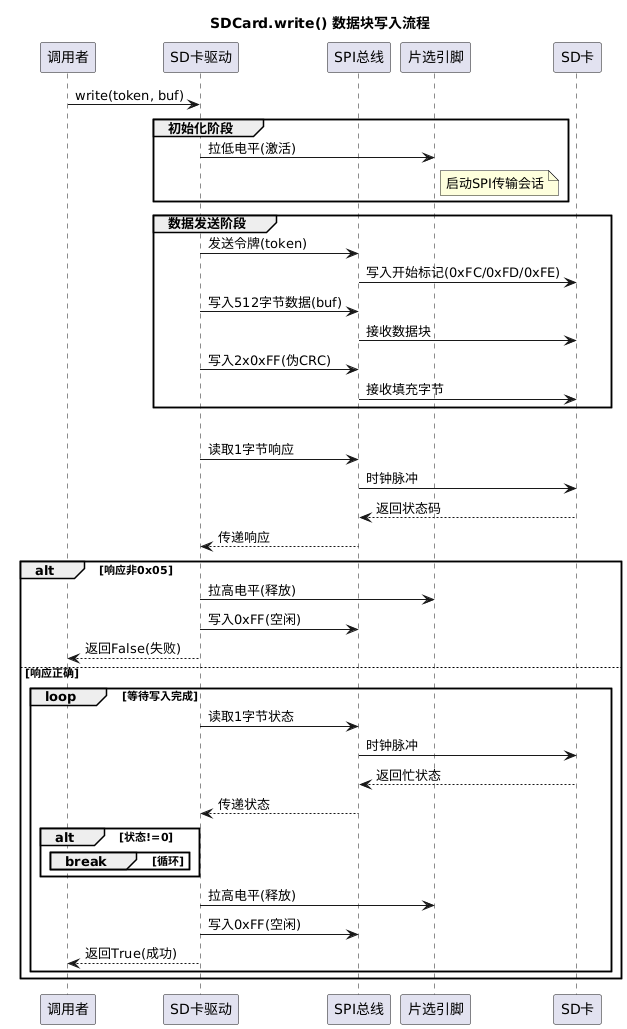

​        write(self, token: int, buf: bytearray) -> bool:
​            写入数据块到卡片

​        write_token(self, token: int) -> None:
​            发送控制令牌

​        erase_block(self, block_number: int) -> None:
​            擦除指定数据块

​        init_card_v1(self) -> None:

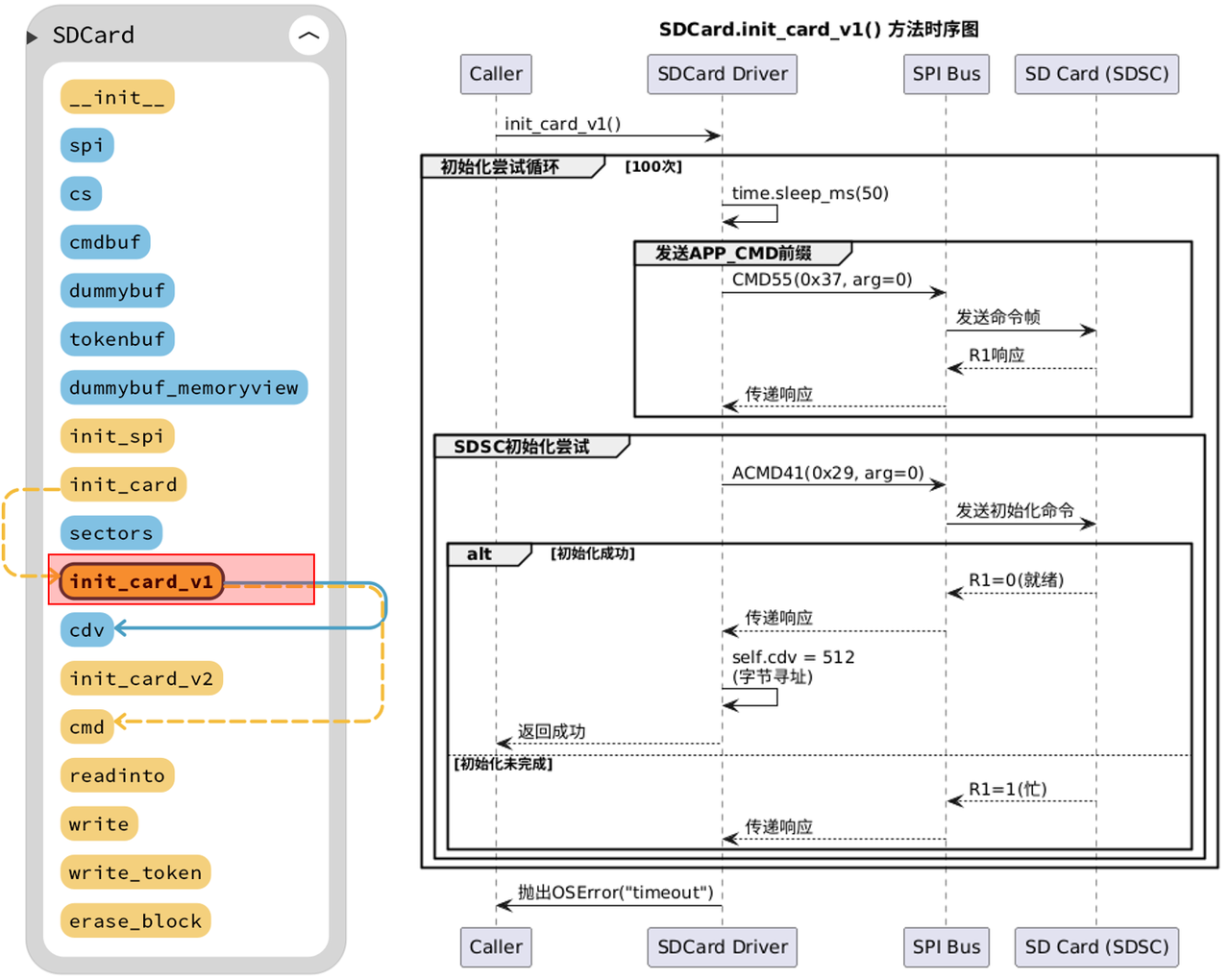

​            初始化标准容量SD卡

​        init_card_v2(self) -> None:

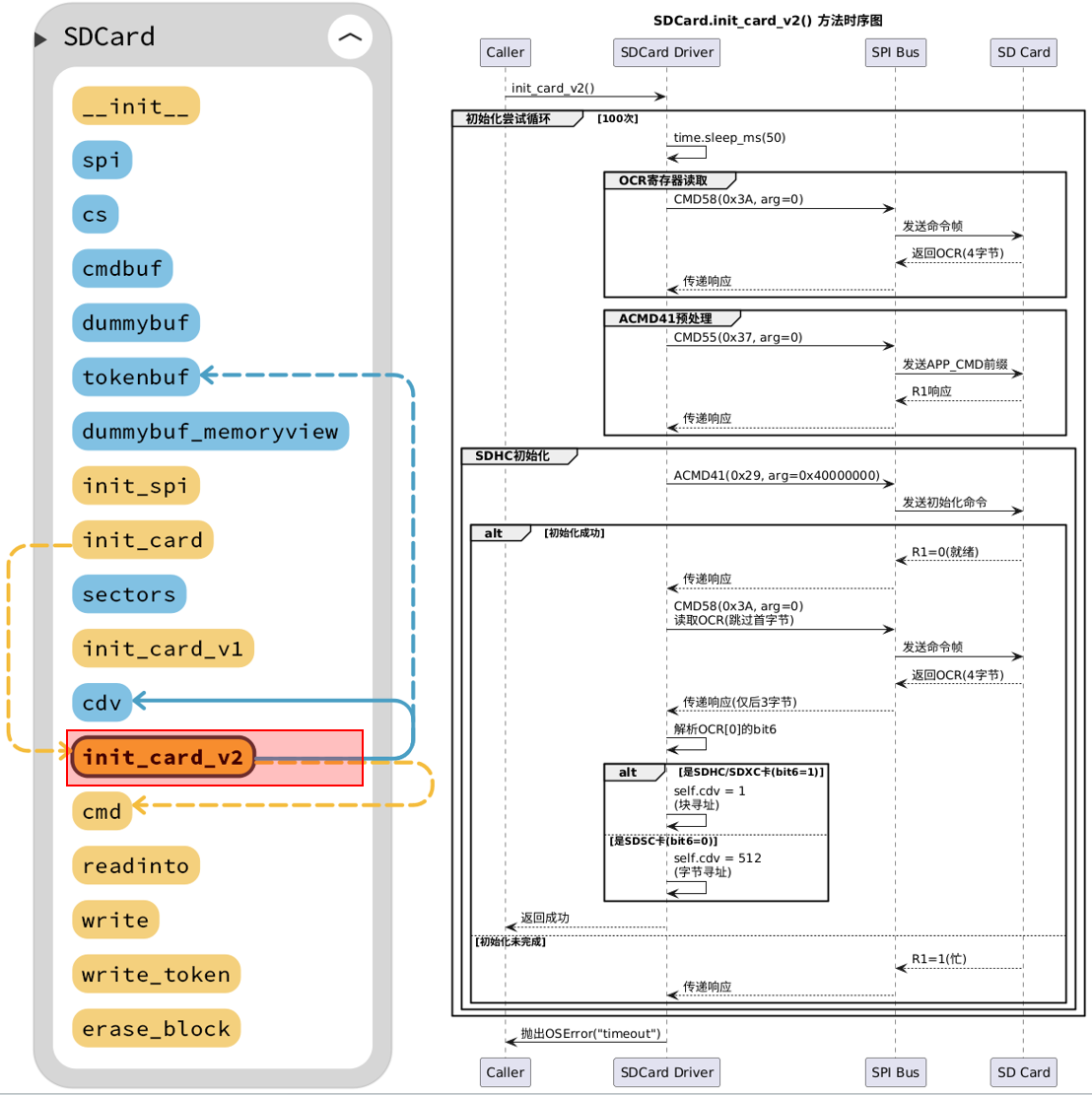

​            初始化高容量SD卡

​    Constants:
​        CMD_TIMEOUT: 命令超时重试次数（100次）
​        R1_IDLE_STATE: 卡片空闲状态标志（0x01）
​        R1_ILLEGAL_COMMAND: 非法命令标志（0x04）
​        TOKEN_CMD25: 多块写入开始令牌（0xFC）
​        TOKEN_STOP_TRAN: 停止传输令牌（0xFD）
​        TOKEN_DATA: 单块数据令牌（0xFE）
​    """

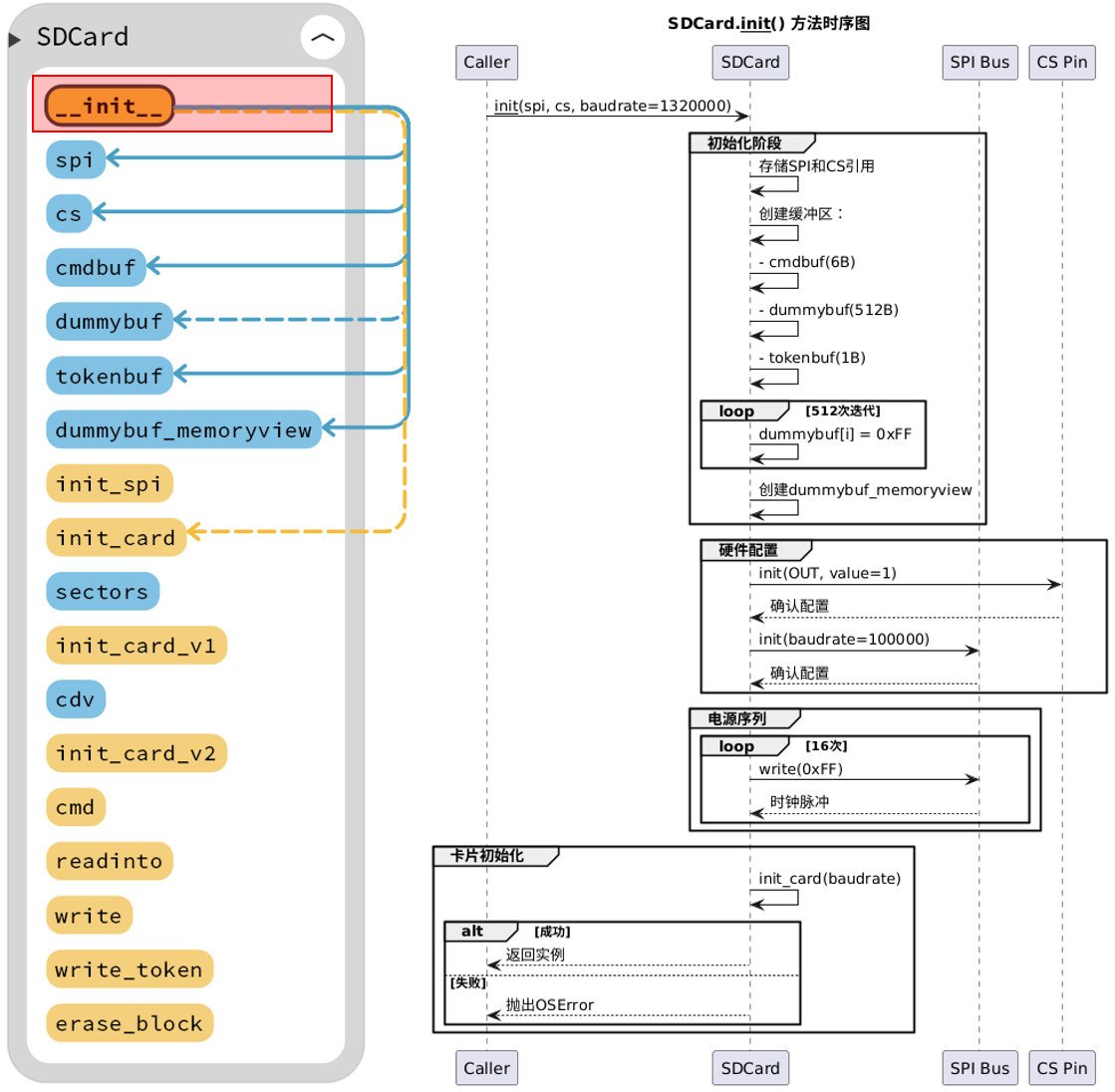

​    ​def __init__(self, spi: SPI, cs: Pin, baudrate: int = 1320000) -> None:
        """
​        初始化SD卡控制器。

​        Args:
​            spi (machine.SPI): 配置好的SPI接口对象
​            cs (machine.Pin): 片选引脚对象
​            baudrate (int, optional): SPI波特率，默认为1320000

​        Returns:
​            None

​        Raises:
​            OSError: 如果初始化过程中出现硬件错误
​            ValueError: 如果波特率超出有效范围
​        """
​        ​# 存储SPI接口
        self.spi = spi
        # 存储CS引脚
        self.cs = cs

        # 创建命令缓冲区，长度为6个字节
        self.cmdbuf = bytearray(6)
        # 创建虚拟数据缓冲区，长度为512个字节
        self.dummybuf = bytearray(512)
        # 创建令牌缓冲区，长度为1个字节
        self.tokenbuf = bytearray(1)

        # 初始化虚拟数据缓冲区为全FF
        for i in range(512):
            self.dummybuf[i] = 0xFF

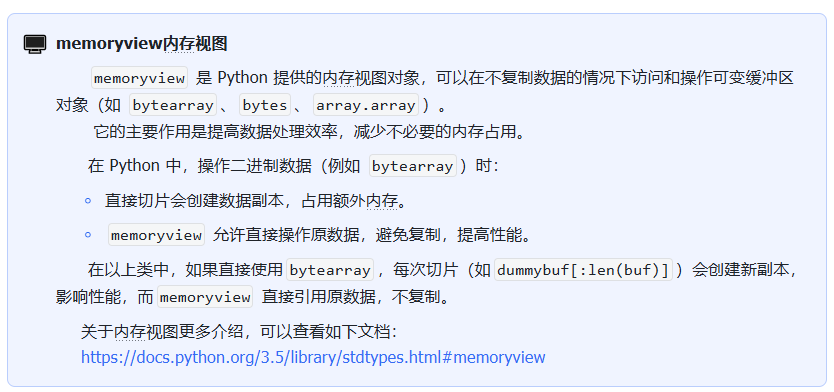

        # 创建虚拟数据缓冲区的内存视图
        self.dummybuf_memoryview = memoryview(self.dummybuf)

        # 初始化SD卡
        self.init_card(baudrate)

    def init_spi(self, baudrate: int) -> None:
        """
​        配置SPI接口参数。

​        Args:
​            baudrate (int): 目标通信速率（Hz）

​        Returns:
​            None

​        Raises:
​            ValueError: 如果波特率超出硬件支持范围
​        """
​        ​# 初始化SPI
        self.spi.init(baudrate=baudrate, phase=0, polarity=0)

    def init_card(self, baudrate: int) -> None:
        """
​        执行完整的SD卡初始化流程。

​        Args:
​            baudrate (int): 目标数据传输波特率

​        Returns:
​            None

​        Raises:
​            OSError: 如果出现以下情况：
​                - 卡片无响应
​                - 版本识别失败
​                - CSD格式不支持
​                - 块大小设置失败
​        """
​        ​# 初始化CS引脚,设置CS引脚为输出高电平
        self.cs.init(self.cs.OUT, value=1)

        # 初始化SPI总线；使用低数据速率进行初始化
        self.init_spi(100000)

        # 发送命令前的空闲周期，保持CS高
        for i in range(16):
            # 发送16个空字节
            self.spi.write(b"\xff")

        # CMD0: 初始化卡片；应返回_IDLE_STATE（允许5次尝试）
        for _ in range(5):
            if self.cmd(0, 0, 0x95) == R1_IDLE_STATE:
                break
        else:
            # 如果未找到SD卡，则引发异常
            raise OSError("no SD card")

        # CMD8: 确定卡片版本
        r = self.cmd(8, 0x01AA, 0x87, 4)
        if r == R1_IDLE_STATE:
            # 初始化v2版本的卡片
            self.init_card_v2()
        elif r == (R1_IDLE_STATE | R1_ILLEGAL_COMMAND):
            # 初始化v1版本的卡片
            self.init_card_v1()
        else:
            # 无法确定SD卡版本
            raise OSError("couldn't determine SD card version")

        # 获取扇区数量
        # CMD9: 响应R2（R1字节 + 16字节块读取）
        if self.cmd(9, 0, 0, 0, False) != 0:
            # 如果没有响应，则引发异常
            raise OSError("no response from SD card")

        # 创建CSD缓冲区
        csd = bytearray(16)
        # 读取CSD数据
        self.readinto(csd)

        # CSD版本2.0
        if csd[0] & 0xC0 == 0x40:
            # 计算扇区数量
            self.sectors = ((csd[8] << 8 | csd[9]) + 1) * 1024
            # CSD版本1.0（旧，<=2GB）
        elif csd[0] & 0xC0 == 0x00:
            # 获取C_SIZE
            c_size = (csd[6] & 0b11) << 10 | csd[7] << 2 | csd[8] >> 6
            # 获取C_SIZE_MULT
            c_size_mult = (csd[9] & 0b11) << 1 | csd[10] >> 7
            # 获取读取块长度
            read_bl_len = csd[5] & 0b1111
            # 计算容量
            capacity = (c_size + 1) * (2 ** (c_size_mult + 2)) * (2**read_bl_len)
            # 计算扇区数量
            self.sectors = capacity // 512
        else:
            # 不支持的CSD格式
            raise OSError("SD card CSD format not supported")

        # CMD16: 设置块长度为512个字节
        if self.cmd(16, 512, 0) != 0:
            # 无法设置块大小
            raise OSError("can't set 512 block size")

        # 现在设置为高数据速率
        self.init_spi(baudrate)

    def init_card_v1(self) -> None:
        """
​        初始化标准容量SD卡（SDSC）。

​        Args:
​            None

​        Returns:
​            None

​        Raises:
​            OSError: 如果初始化超时（100次尝试）
​        """
​        ​for i in range(CMD_TIMEOUT):
            time.sleep_ms(50)
            # 发送命令55
            self.cmd(55, 0, 0)

            # 尝试初始化卡片
            # SDSC卡，使用字节寻址方式进行读/写/擦除命令
            if self.cmd(41, 0, 0) == 0:
                # 设置块大小为512个字节
                self.cdv = 512
                # 成功返回
                return
        # 超时引发异常
        raise OSError("timeout waiting for v1 card")

    def init_card_v2(self) -> None:
        """
​        初始化高容量SD卡（SDHC/SDXC）。

​        Args:
​            None

​        Returns:
​            None

​        Raises:
​            OSError: 如果初始化超时（100次尝试）
​        """
​        ​for i in range(CMD_TIMEOUT):
            # 等待50毫秒
            time.sleep_ms(50)
            # 发送命令58以获取OCR
            self.cmd(58, 0, 0, 4)
            # 发送命令55以准备初始化
            self.cmd(55, 0, 0)

            # 尝试初始化SDHC/SDXC卡
            if self.cmd(41, 0x40000000, 0) == 0:
                # 4个字节响应，负值表示保留首字节
                self.cmd(58, 0, 0, -4)
                # 获取OCR的首字节
                ocr = self.tokenbuf[0]
                # SDSC卡，使用字节寻址方式
                if not ocr & 0x40:
                    # 设置块大小为512个字节
                    self.cdv = 512
                else:
                    # SDHC/SDXC卡，使用块寻址方式
                    # 设置块大小为1个字节
                    self.cdv = 1
                # 成功返回
                return

        # 超时引发异常
        raise OSError("timeout waiting for v2 card")

    def cmd(self, cmd: int, arg: int, crc: int, final: int = 0, release: bool = True, skip1: bool = False) -> int:
        """
​        发送SD卡命令并获取响应。

​        Args:
​            cmd (int): 命令编号（0-63）
​            arg (int): 32位命令参数
​            crc (int): CRC校验值
​            final (int, optional): 额外读取字节数，默认为0
​            release (bool, optional): 是否释放CS，默认为True
​            skip1 (bool, optional): 是否跳过首字节，默认为False

​        Returns:
​            int: 响应状态：
​                - 0x00: 正常
​                - 0x01: 空闲状态
​                - -1: 超时

​        Raises:
​            OSError: 如果SPI通信失败
​        """
​        ​# 拉低CS引脚，开始通信
        self.cs(0)

        # 创建并发送命令
        buf = self.cmdbuf

        # 设置命令头
        buf[0] = 0x40 | cmd
        # 设置命令参数（高字节）
        buf[1] = arg >> 24
        # 设置命令参数（次高字节）
        buf[2] = arg >> 16
        # 设置命令参数（次低字节）
        buf[3] = arg >> 8
        # 设置命令参数（低字节）
        buf[4] = arg
        # 设置CRC校验
        buf[5] = crc

        # 通过SPI发送命令
        self.spi.write(buf)

        # 如果需要跳过第一次响应
        if skip1:
            # 读取一个字节，丢弃
            self.spi.readinto(self.tokenbuf, 0xFF)

        # 等待响应 (response[7] == 0)
        for i in range(CMD_TIMEOUT):
            # 读取响应字节
            self.spi.readinto(self.tokenbuf, 0xFF)
            # 获取响应
            response = self.tokenbuf[0]

            # 检查响应是否有效
            if not (response & 0x80):
                # 处理大端整数的情况
                # 如果final为负
                if final < 0:
                    # 读取并丢弃一个字节
                    self.spi.readinto(self.tokenbuf, 0xFF)
                    # 更新final值
                    final = -1 - final

                # 读取额外的字节
                for j in range(final):
                    # 发送空字节以保持时序
                    self.spi.write(b"\xff")

                # 如果需要释放CS信号
                if release:
                    # 拉高CS引脚
                    self.cs(1)
                    # 发送空字节
                    self.spi.write(b"\xff")
                # 返回有效响应
                return response

        # 超时处理
        # 拉高CS引脚
        self.cs(1)
        # 发送空字节
        self.spi.write(b"\xff")
        # 返回-1表示超时
        return -1

    def readinto(self, buf: bytearray) -> None:
        """
​        读取数据块到缓冲区。

​        Args:
​            buf (bytearray): 目标缓冲区（必须512字节）

​        Returns:
​            None

​        Raises:
​            ValueError: 如果缓冲区长度错误
​            OSError: 如果读取超时或校验失败
​        """
​        ​# 拉低CS引脚，开始通信
        self.cs(0)

        # 读取直到开始字节 (0xff)
        for i in range(CMD_TIMEOUT):
            # 读取一个字节
            self.spi.readinto(self.tokenbuf, 0xFF)
            # 检查是否为数据开始标志
            if self.tokenbuf[0] == TOKEN_DATA:
                # 找到开始字节，退出循环
                break
            # 等待1毫秒
            time.sleep_ms(1)
        else:
            # 拉高CS引脚
            self.cs(1)
            # 抛出超时错误
            raise OSError("timeout waiting for response")

        # 读取数据，创建内存视图
        mv = self.dummybuf_memoryview
        # 如果缓冲区长度不匹配
        if len(buf) != len(mv):
            # 切片到缓冲区长度
            mv = mv[: len(buf)]
        # 读取数据到buf
        self.spi.write_readinto(mv, buf)

        # 发送空字节
        self.spi.write(b"\xff")
        self.spi.write(b"\xff")

        # 拉高CS引脚
        self.cs(1)
        # 发送空字节
        self.spi.write(b"\xff")

    def write(self, token: int, buf: bytearray) -> bool:
        """
​        写入数据块到卡片。

​        Args:
​            token (int): 写入令牌（0xFC/0xFD/0xFE）
​            buf (bytearray): 源数据（必须512字节）

​        Returns:
​            bool: 写入结果：
​                - True: 成功
​                - False: 失败

​        Raises:
​            ValueError: 如果数据长度错误
​            OSError: 如果卡片响应异常
​        """
​        ​# 拉低CS引脚，开始通信
        self.cs(0)

        # 发送: 块开始标记，数据，校验和
        self.spi.read(1, token)
        self.spi.write(buf)
        self.spi.write(b"\xff")
        self.spi.write(b"\xff")

        # 检查响应是否为成功标志
        if (self.spi.read(1, 0xFF)[0] & 0x1F) != 0x05:
            # 拉高CS引脚
            self.cs(1)
            # 发送空字节
            self.spi.write(b"\xff")
            # 返回，写入失败
            return

        # 等待写入完成
        while self.spi.read(1, 0xFF)[0] == 0:
            # 等待直到写入完成
            pass

        # 拉高CS引脚
        self.cs(1)
        # 发送空字节
        self.spi.write(b"\xff")

    def write_token(self, token: int) -> None:
        """
​        发送控制令牌。

​        Args:
​            token (int): 控制令牌（0xFC/0xFD/0xFE）

​        Returns:
​            None

​        Raises:
​            OSError: 如果卡片未响应
​        """
​        ​# 拉低CS引脚，开始通信
        self.cs(0)
        # 发送标记
        self.spi.read(1, token)
        # 发送空字节
        self.spi.write(b"\xff")

        # 等待写入完成
        while self.spi.read(1, 0xFF)[0] == 0x00:
            # 等待直到写入完成
            pass

        # 拉高CS引脚
        self.cs(1)
        # 发送空字节
        self.spi.write(b"\xff")

    def erase_block(self, block_number: int) -> None:
        """
​        擦除指定数据块。

​        Args:
​            block_number (int): 块编号（LBA格式）

​        Returns:
​            None

​        Raises:
​            ValueError: 如果块号超出范围
​            OSError: 如果擦除命令失败
​        """
​        ​# 拉低CS引脚，开始通信
        self.cs(0)

        # 发送擦除命令 CMD32 (erase start) 和 CMD33 (erase end)
        # 开始擦除
        self.cmd(32, block_number * 512, 0)
        # 结束擦除
        self.cmd(33, block_number * 512, 0)

        # 发送擦除命令 CMD38 (erase)
        self.cmd(38, 0, 0)

        # 等待擦除完成
        while True:
            # 查询状态
            response = self.cmd(13, 0, 0)
            # 擦除完成
            if response == 0:
                break

        # 拉高CS引脚
        self.cs(1)
        # 发送空字节
        self.spi.write(b"\xff")

# ======================================== 初始化配置 ==========================================

# ========================================  主程序  ============================================

2.1 初始化方法

在自定义的 SDCard 类中，首先进行初始化操作，设置 SPI 通信和 CS 引脚，创建多个缓冲区以支持后续操作：

def __init__(self, spi: SPI, cs: Pin, baudrate: int = 1320000) -> None:
    """
​    初始化SD卡控制器。

​    Args:
​        spi (machine.SPI): 配置好的SPI接口对象
​        cs (machine.Pin): 片选引脚对象
​        baudrate (int, optional): SPI波特率，默认为1320000

​    Returns:
​        None

​    Raises:
​        OSError: 如果初始化过程中出现硬件错误
​        ValueError: 如果波特率超出有效范围
​    """
​    ​# 存储SPI接口
    self.spi = spi
    # 存储CS引脚
    self.cs = cs

    # 创建命令缓冲区，长度为6个字节
    self.cmdbuf = bytearray(6)
    # 创建虚拟数据缓冲区，长度为512个字节
    self.dummybuf = bytearray(512)
    # 创建令牌缓冲区，长度为1个字节
    self.tokenbuf = bytearray(1)

    # 初始化虚拟数据缓冲区为全FF
    for i in range(512):
        self.dummybuf[i] = 0xFF

    # 创建虚拟数据缓冲区的内存视图
    self.dummybuf_memoryview = memoryview(self.dummybuf)

    # 初始化SD卡
    self.init_card(baudrate)

具体工作流程如下所示：

真正进行初始化 SD 卡的方法是 init_card 方法，该函数负责检测、初始化 SD 卡，并判断卡片类型（SDSC 或 SDHC/SDXC）：

首先将片选引脚 CS 设为高电平（1），表示未选择 SD 卡：

def init_card(self, baudrate: int) -> None:
    """
​    执行完整的SD卡初始化流程。

​    Args:
​        baudrate (int): 目标数据传输波特率

​    Returns:
​        None

​    Raises:
​        OSError: 如果出现以下情况：
​            - 卡片无响应
​            - 版本识别失败
​            - CSD格式不支持
​            - 块大小设置失败
​    """
​    ​# 初始化CS引脚,设置CS引脚为输出高电平
    self.cs.init(self.cs.OUT, value=1)

接着低速率（100kHz）初始化 SPI，因为 SD 卡在上电后需要低速通信：

# 初始化SPI总线；使用低数据速率进行初始化
self.init_spi(100000)

然后发送 16 字节 0xFF，让 SD 卡完成内部上电并进入 SPI 通信模式：

# 发送命令前的空闲周期，保持CS高
for i in range(16):
    # 发送16个空字节
    self.spi.write(b"\xff")

然后循环发送 5 次 CMD0 进入 SPI 模式，如果没有获得期望响应则抛出 OSError("no SD card")。

接着发送 CMD8 检查 SD 版本：

# CMD8: 确定卡片版本
r = self.cmd(8, 0x01AA, 0x87, 4)
if r == R1_IDLE_STATE:
    # 初始化v2版本的卡片
    self.init_card_v2()
elif r == (R1_IDLE_STATE | R1_ILLEGAL_COMMAND):
    # 初始化v1版本的卡片
    self.init_card_v1()
else:
    # 无法确定SD卡版本
    raise OSError("couldn't determine SD card version")

• 如果返回 R1_IDLE_STATE(0x01) 则为新版 SD 卡，调用 self.init_card_v2()；
• 如果返回 R1_ILLEGAL_COMMAND(0x04) 则为旧版 SD 卡，调用 self.init_card_v1()；
• 如果二者都不是，抛出异常 "couldn't determine SD card version"。

新版 SD 卡（≥2GB）采用块寻址模式或字节寻址模式，init_card_v2() 进行如下操作：

def init_card_v2(self) -> None:
    """
​    初始化高容量SD卡（SDHC/SDXC）。

​    Args:
​        None

​    Returns:
​        None

​    Raises:
​        OSError: 如果初始化超时（100次尝试）
​    """
​    ​for i in range(CMD_TIMEOUT):
        # 等待50毫秒
        time.sleep_ms(50)
        # 发送命令58以获取OCR
        self.cmd(58, 0, 0, 4)
        # 发送命令55以准备初始化
        self.cmd(55, 0, 0)

        # 尝试初始化SDHC/SDXC卡
        if self.cmd(41, 0x40000000, 0) == 0:
            # 4个字节响应，负值表示保留首字节
            self.cmd(58, 0, 0, -4)
            # 获取OCR的首字节
            ocr = self.tokenbuf[0]
            # SDSC卡，使用字节寻址方式
            if not ocr & 0x40:
                # 设置块大小为512个字节
                self.cdv = 512
            else:
                # SDHC/SDXC卡，使用块寻址方式
                # 设置块大小为1个字节
                self.cdv = 1
            # 成功返回
            return

    # 超时引发异常
    raise OSError("timeout waiting for v2 card")

• 首先发送 CMD58 读取 OCR 寄存器（确定是否是 SDHC/SDXC）；
• 接着发送 CMD55 + CMD41 指令进行 SDHC/SDXC 初始化；
• 如果确定是 SDSC 卡（字节寻址），设置块寻址因子 cdv = 512；
• 如果确定是 SDHC/SDXC 卡（块寻址），设置块寻址因子 cdv = 1。

旧版 SD 卡（≤2GB）均采用字节寻址模式，发送 CMD55 + CMD41 循环等待 SD 卡完成初始化，然后设置块寻址因子 cdv = 1：

def init_card_v1(self) -> None:
    """
​    初始化标准容量SD卡（SDSC）。

​    Args:
​        None

​    Returns:
​        None

​    Raises:
​        OSError: 如果初始化超时（100次尝试）
​    """
​    ​for i in range(CMD_TIMEOUT):
        time.sleep_ms(50)
        # 发送命令55
        self.cmd(55, 0, 0)

        # 尝试初始化卡片
        # SDSC卡，使用字节寻址方式进行读/写/擦除命令
        if self.cmd(41, 0, 0) == 0:
            # 设置块大小为512个字节
            self.cdv = 512
            # 成功返回
            return
    # 超时引发异常
    raise OSError("timeout waiting for v1 card")

接着 init_card 方法发送 CMD9（读取 16 字节 CSD 寄存器数据）获取容量信息：

# 获取扇区数量
# CMD9: 响应R2（R1字节 + 16字节块读取）
if self.cmd(9, 0, 0, 0, False) != 0:
    # 如果没有响应，则引发异常
    raise OSError("no response from SD card")

# 创建CSD缓冲区
csd = bytearray(16)
# 读取CSD数据
self.readinto(csd)

接着通过计算 SD 卡扇区数：

# CSD版本2.0
if csd[0] & 0xC0 == 0x40:
    # 计算扇区数量
    self.sectors = ((csd[8] << 8 | csd[9]) + 1) * 1024
    # CSD版本1.0（旧，<=2GB）
elif csd[0] & 0xC0 == 0x00:
    # 获取C_SIZE
    c_size = (csd[6] & 0b11) << 10 | csd[7] << 2 | csd[8] >> 6
    # 获取C_SIZE_MULT
    c_size_mult = (csd[9] & 0b11) << 1 | csd[10] >> 7
    # 获取读取块长度
    read_bl_len = csd[5] & 0b1111
    # 计算容量
    capacity = (c_size + 1) * (2 ** (c_size_mult + 2)) * (2**read_bl_len)
    # 计算扇区数量
    self.sectors = capacity // 512
else:
    # 不支持的CSD格式
    raise OSError("SD card CSD format not supported")

• 如果为 SDSC 卡，直接读取寄存器数据计算扇区数量即可；
• 如果为 SDHC / SDXC 卡，需要计算字节容量并转换为扇区数。

设置完成块长度为 512 个字节后，初始化完成，调整 SPI 设置以实现高数据传输速率：

# CMD16: 设置块长度为512个字节
if self.cmd(16, 512, 0) != 0:
    # 无法设置块大小
    raise OSError("can't set 512 block size")

# 现在设置为高数据速率
self.init_spi(baudrate)

2.2 命令发送方法

cmd 方法用于向 SD 卡发送命令并获取响应，整个流程可以分为五个主要阶段：

1. 拉低 CS（片选），启动 SPI 通信；
2. 构造并发送命令；
3. 等待 SD 卡响应（超时则返回 -1）；
4. 读取可选额外数据；
5. 释放 CS 并返回响应。

这里，我们首先拉低 CS 引脚以开始通信，然后构建命令缓冲区，包括命令编号、参数和 CRC 校验值，并通过 SPI 发送命令：

def cmd(self, cmd: int, arg: int, crc: int, final: int = 0, release: bool = True, skip1: bool = False) -> int:
    """
​    发送SD卡命令并获取响应。

​    Args:
​        cmd (int): 命令编号（0-63）
​        arg (int): 32位命令参数
​        crc (int): CRC校验值
​        final (int, optional): 额外读取字节数，默认为0
​        release (bool, optional): 是否释放CS，默认为True
​        skip1 (bool, optional): 是否跳过首字节，默认为False

​    Returns:
​        int: 响应状态：
​            - 0x00: 正常
​            - 0x01: 空闲状态
​            - -1: 超时

​    Raises:
​        OSError: 如果SPI通信失败
​    """
​    ​# 拉低CS引脚，开始通信
    self.cs(0)

    # 创建并发送命令
    buf = self.cmdbuf

    # 设置命令头
    buf[0] = 0x40 | cmd
    # 设置命令参数（高字节）
    buf[1] = arg >> 24
    # 设置命令参数（次高字节）
    buf[2] = arg >> 16
    # 设置命令参数（次低字节）
    buf[3] = arg >> 8
    # 设置命令参数（低字节）
    buf[4] = arg
    # 设置CRC校验
    buf[5] = crc

    # 通过SPI发送命令
    self.spi.write(buf)

如果设置了跳过第一次响应，则会丢弃第一个字节。接着，进入循环以读取 SD 卡的响应，直到接收到有效响应或超时，若响应有效，根据需要读取额外字节并释放 CS 信号：

# 如果需要跳过第一次响应
if skip1:
    # 读取一个字节，丢弃
    self.spi.readinto(self.tokenbuf, 0xFF)

# 等待响应 (response[7] == 0)
for i in range(CMD_TIMEOUT):
    # 读取响应字节
    self.spi.readinto(self.tokenbuf, 0xFF)
    # 获取响应
    response = self.tokenbuf[0]

    # 检查响应是否有效
    if not (response & 0x80):
        # 处理大端整数的情况
        # 如果final为负
        if final < 0:
            # 读取并丢弃一个字节
            self.spi.readinto(self.tokenbuf, 0xFF)
            # 更新final值
            final = -1 - final

        # 读取额外的字节
        for j in range(final):
            # 发送空字节以保持时序
            self.spi.write(b"\xff")

        # 如果需要释放CS信号
        if release:
            # 拉高CS引脚
            self.cs(1)
            # 发送空字节
            self.spi.write(b"\xff")
        # 返回有效响应
        return response

最终，返回 SD 卡的响应字节或在超时情况下返回-1：

# 超时处理
# 拉高CS引脚
self.cs(1)
# 发送空字节
self.spi.write(b"\xff")
# 返回-1表示超时
return -1

2.3 数据块读取方法

readinto 方法用于从 SD 卡读取一个 512 字节大小的数据块并存入指定的缓冲区，首先，拉低 CS 引脚以启动通信，然后进入循环，不断读取字节，直到检测到数据开始标志（0xFF），如果在设定的超时时间内未找到开始字节，则拉高 CS 引脚并抛出超时错误：

def readinto(self, buf: bytearray) -> None:
    """
​    读取数据块到缓冲区。

​    Args:
​        buf (bytearray): 目标缓冲区（必须512字节）

​    Returns:
​        None

​    Raises:
​        ValueError: 如果缓冲区长度错误
​        OSError: 如果读取超时或校验失败
​    """
​    ​# 拉低CS引脚，开始通信
    self.cs(0)

    # 读取直到开始字节 (0xff)
    for i in range(CMD_TIMEOUT):
        # 读取一个字节
        self.spi.readinto(self.tokenbuf, 0xFF)
        # 检查是否为数据开始标志
        if self.tokenbuf[0] == TOKEN_DATA:
            # 找到开始字节，退出循环
            break
        # 等待1毫秒
        time.sleep_ms(1)
    else:
        # 拉高CS引脚
        self.cs(1)
        # 抛出超时错误
        raise OSError("timeout waiting for response")

找到开始字节后，创建内存视图，并检查缓冲区的长度是否匹配，若不匹配，则进行切片；随后，通过 SPI 将数据从 SD 卡读取到提供的缓冲区，并发送两个空字节：

# 读取数据，创建内存视图
mv = self.dummybuf_memoryview
# 如果缓冲区长度不匹配
if len(buf) != len(mv):
    # 切片到缓冲区长度
    mv = mv[: len(buf)]
# 读取数据到buf
self.spi.write_readinto(mv, buf)

# 发送空字节
self.spi.write(b"\xff")
self.spi.write(b"\xff")

# 拉高CS引脚
self.cs(1)
# 发送空字节
self.spi.write(b"\xff")

整体时序图如下所示：

2.4 数据块读取方法

write 方法用于向 SD 卡写入一个 512 字节的数据块，首先，拉低 CS 引脚以开始通信，然后发送写入的开始令牌、数据和两个空字节：

def write(self, token: int, buf: bytearray) -> bool:
    """
​    写入数据块到卡片。

​    Args:
​        token (int): 写入令牌（0xFC/0xFD/0xFE）
​        buf (bytearray): 源数据（必须512字节）

​    Returns:
​        bool: 写入结果：
​            - True: 成功
​            - False: 失败

​    Raises:
​        ValueError: 如果数据长度错误
​        OSError: 如果卡片响应异常
​    """
​    ​# 拉低CS引脚，开始通信
    self.cs(0)

    # 发送: 块开始标记，数据，校验和
    self.spi.read(1, token)
    self.spi.write(buf)
    self.spi.write(b"\xff")
    self.spi.write(b"\xff")

接着，检查响应以确认写入是否成功，若响应不符合成功标志，则拉高 CS 引脚并发送空字节后返回，若响应为成功，方法将等待直到写入完成：

# 检查响应是否为成功标志
if (self.spi.read(1, 0xFF)[0] & 0x1F) != 0x05:
    # 拉高CS引脚
    self.cs(1)
    # 发送空字节
    self.spi.write(b"\xff")
    # 返回，写入失败
    return

# 等待写入完成
while self.spi.read(1, 0xFF)[0] == 0:
    # 等待直到写入完成
    pass

完成后，再次拉高 CS 引脚并发送空字节，以结束通信：

# 拉高CS引脚
self.cs(1)
# 发送空字节
self.spi.write(b"\xff")

整体时序图如下所示：

2.5 数据令牌写入方法

write_token 方法用于发送控制令牌（token），并等待 SD 卡完成内部操作，首先拉低 CS 引脚，发送开始令牌和一个空字节，然后等待写入完成；最后，拉高 CS 引脚并发送空字节，结束通信：

def write_token(self, token: int) -> None:
    """
​    发送控制令牌。

​    Args:
​        token (int): 控制令牌（0xFC/0xFD/0xFE）

​    Returns:
​        None

​    Raises:
​        OSError: 如果卡片未响应
​    """
​    ​# 拉低CS引脚，开始通信
    self.cs(0)
    # 发送标记
    self.spi.read(1, token)
    # 发送空字节
    self.spi.write(b"\xff")

    # 等待写入完成
    while self.spi.read(1, 0xFF)[0] == 0x00:
        # 等待直到写入完成
        pass

    # 拉高CS引脚
    self.cs(1)
    # 发送空字节
    self.spi.write(b"\xff")

2.6 数据擦除方法

erase_block 方法用于擦除 SD 卡上的指定数据块，首先，拉低 CS 引脚以开始通信，发送擦除命令 CMD32（擦除开始）和 CMD33（擦除结束），指定要擦除的块号，通过将块号乘以 512 以转换为字节偏移：

def erase_block(self, block_number: int) -> None:
    """
​    擦除指定数据块。

​    Args:
​        block_number (int): 块编号（LBA格式）

​    Returns:
​        None

​    Raises:
​        ValueError: 如果块号超出范围
​        OSError: 如果擦除命令失败
​    """
​    ​# 拉低CS引脚，开始通信
    self.cs(0)

    # 发送擦除命令 CMD32 (erase start) 和 CMD33 (erase end)
    # 开始擦除
    self.cmd(32, block_number * 512, 0)
    # 结束擦除
    self.cmd(33, block_number * 512, 0)

接着，发送 CMD38（擦除命令）来实际执行擦除操作，方法随后进入一个循环，持续查询擦除状态，通过发送 CMD13 命令直到返回值为 0，表示擦除完成；最后，拉高 CS 引脚，发送一个空字节以结束通信：

# 等待擦除完成
while True:
    # 查询状态
    response = self.cmd(13, 0, 0)
    # 擦除完成
    if response == 0:
        break

# 拉高CS引脚
self.cs(1)
# 发送空字节
self.spi.write(b"\xff")

3.SD 卡挂载文件系统

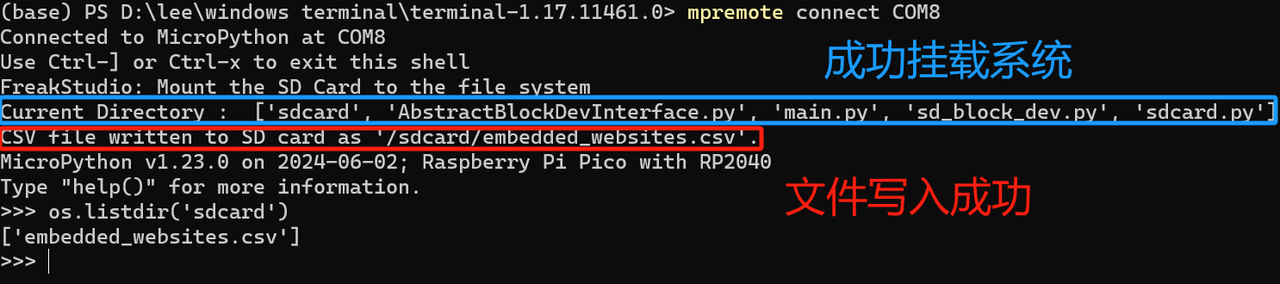

在以下代码中，我们实现了初始化 SD 卡并将其挂载为文件系统的操作，并创建了一个 CSV 文件写入网站名称和网址数据。所谓 CSV 文件，可以想象成一本简单的电子表格，但它没有 Excel 那样丰富的功能和复杂的格式，而只是一个用逗号分隔的文本文件，CSV 每行表示一条记录，记录中的字段由逗号分隔，其数据以纯文本形式存储：

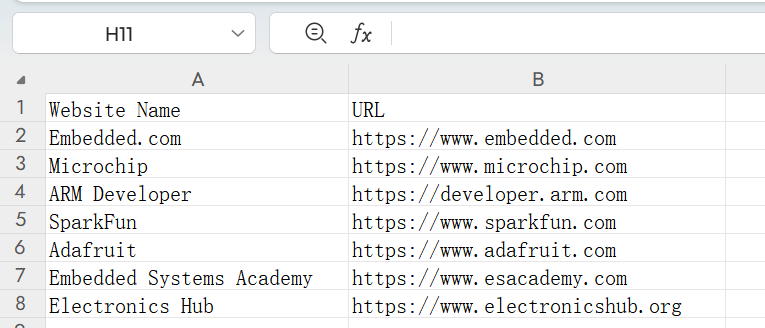

CSV 文件使用 EXCEL 打开时非常类似于表格文件

3.1 实验前的准备

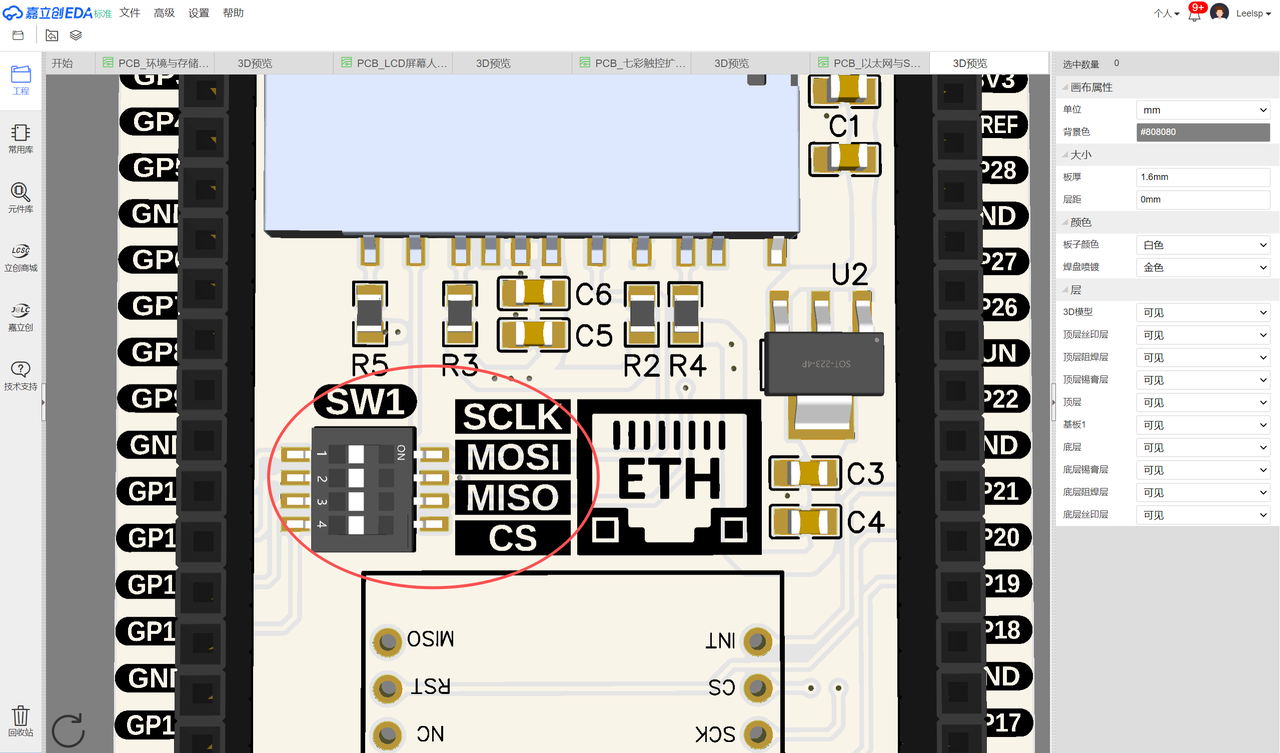

首先我们需要将风雅一号板-以太网与SD卡扩展板插入到风雅一号板-通用兼容扩展板上，并且将风雅一号板-以太网与SD卡扩展板上的 SW1 拨码开关全部打开

除此之外我们还需要将 SD 卡插入 SD 卡模块上的 SD 卡槽，SD 卡槽内部有电气连接和控制电路，可以将 SD 卡与微控制器连接：

各个引脚功能如下：

每个引脚的功能和在 SPI 模式下的角色为：

其余，另一个 VSS 引脚 Pin6 需要接地，而 Pin8 和 Pin9 需要接高电平。并且需要注意的是，SPI 总线上 MOSI、MISO、SCK 和 CS 信号需要接上拉电阻，以保证在未驱动状态时保持在高电平，并且在 VDD 供电部分需要注意连接 0.1µF 的陶瓷电容和 10µF 的电解电容来给电源进行滤波。

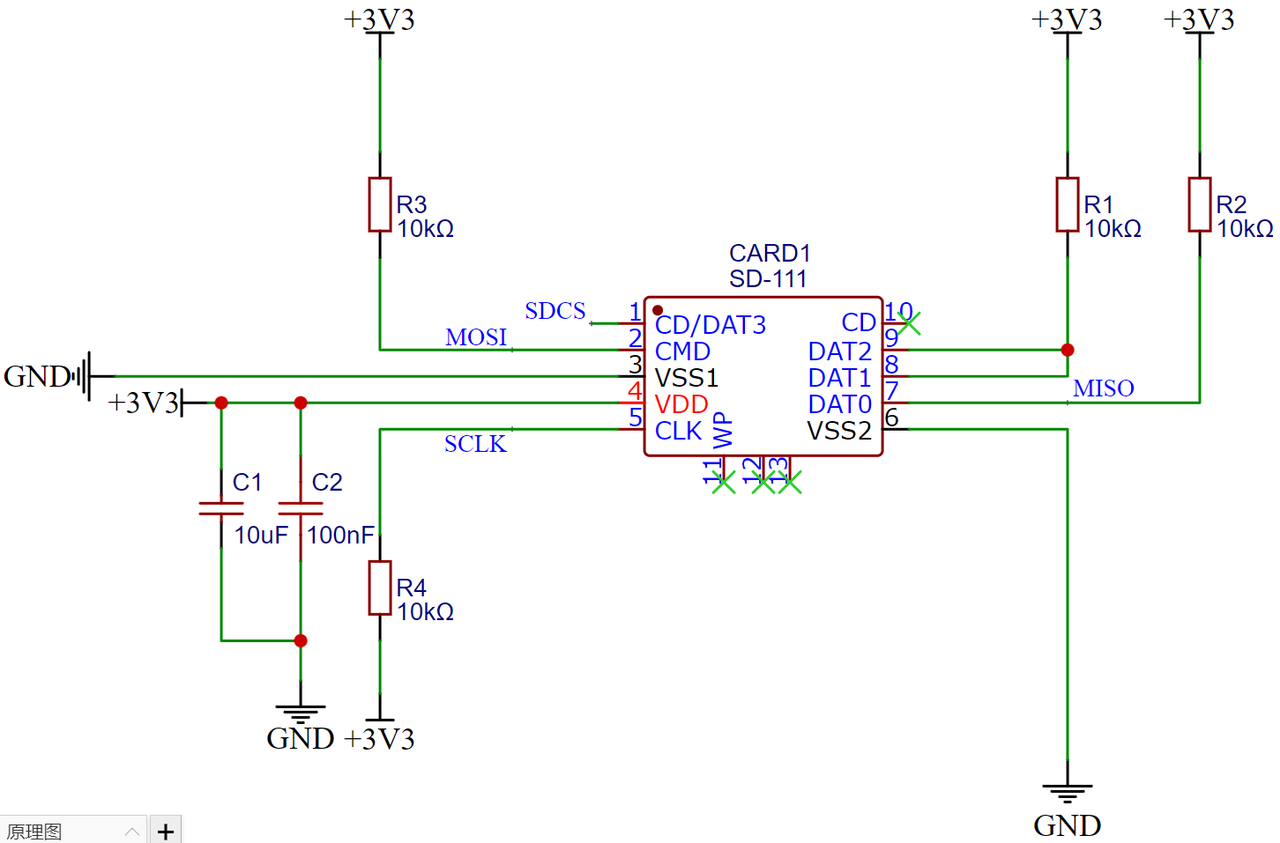

电路原理图如下所示：

实物图如下所示：

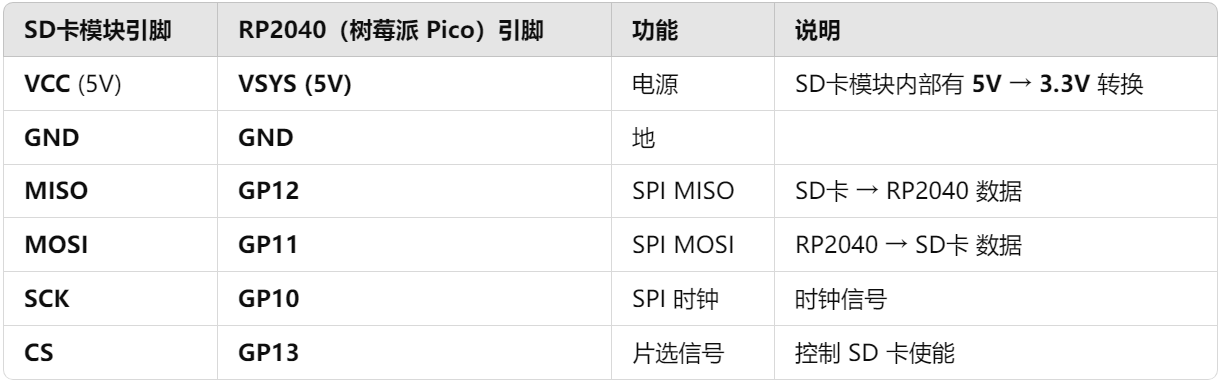

SD 卡槽和树莓派 Pico 连接如下表所示：

3.2 SD 卡块设备类的实现

要想实现 SD 卡挂载文件系统，首先要实现 VFS 虚拟文件系统中要求的块设备，这里，我们定义了一个用于与 SD 卡进行块设备操作的 SDCARDBlockDevice 类，提供了对 SD 卡的数据块读写、控制和管理功能，示例代码如下：

# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/10/1 上午11:13
# @Author  : 李清水
# @File    : sd_block_dev.py
# @Description : 自定义SD卡块设备类
# 参考代码：https://github.com/micropython/micropython-lib/blob/master/micropython/drivers/storage/sdcard/sdcard.py#L291

# ======================================== 导入相关模块 ========================================

# 导入虚拟文件块设备的抽象基类
from AbstractBlockDevInterface import AbstractBlockDev
# 导入自定义SD卡读写类中定义的一些常量
from sdcard import TOKEN_CMD25,TOKEN_STOP_TRAN,TOKEN_DATA
# 导入自定义SD卡读写类
from sdcard import SDCard

# ======================================== 全局变量 ============================================

# 定义错误码常量，符合 POSIX 标准的错误码
ENOERR = 0       # 操作成功
EPERM = 1        # 操作不允许
EIO = 5          # I/O错误
ENODEV = 19      # 无效设备/块号
EROFS = 30       # 只读文件系统
EINVAL = 22      # 无效参数
ENOSPC = 28      # 没有空间

# ======================================== 功能函数 ============================================

# ======================================== 自定义类 ============================================

class SDCARDBlockDevice(AbstractBlockDev):
    """
​    SDCARDBlockDevice 类，实现 SD 卡块设备的读写操作。

​    该类继承自 AbstractBlockDev，封装了对 SDCard 设备的块级读写操作，
​    提供标准的 readblocks、writeblocks 和 ioctl 方法，符合 MicroPython 块设备接口规范。

​    Attributes:
​        sdcard (SDCard): 关联的 SDCard 实例，用于执行实际的 SD 卡操作。

​    Methods:
​        __init__(self, sdcard: SDCard):
​            初始化 SDCARDBlockDevice 实例，绑定一个 SDCard 设备。

​        readblocks(self, block_num: int, buf: bytearray, offset: int = 0):
​            读取 SD 卡的一个或多个块的数据到缓冲区。

​        writeblocks(self, block_num: int, buf: bytearray, offset: int = 0):
​            将缓冲区数据写入 SD 卡的一个或多个块。

​        ioctl(self, op: int, arg: int) -> int:
​            设备控制接口，用于执行初始化、同步、获取块信息等操作。
​    """
​    ​def __init__(self, sdcard: SDCard) -> None:
        """
​        初始化 SDCARDBlockDevice 实例。

​        Args:
​            sdcard (SDCard): 传入的 SDCard 实例。

​        Raises:
​            ValueError: 如果传入的 sdcard 不是 SDCard 实例。
​        """

​        ​# 检查传入的SDCard实例是否有效
        if not isinstance(sdcard, SDCard):
            raise ValueError("Invalid SDCard instance")

        # 调用父类构造函数
        super().__init__()

        # 保存传入的SDCard实例
        self.sdcard = sdcard

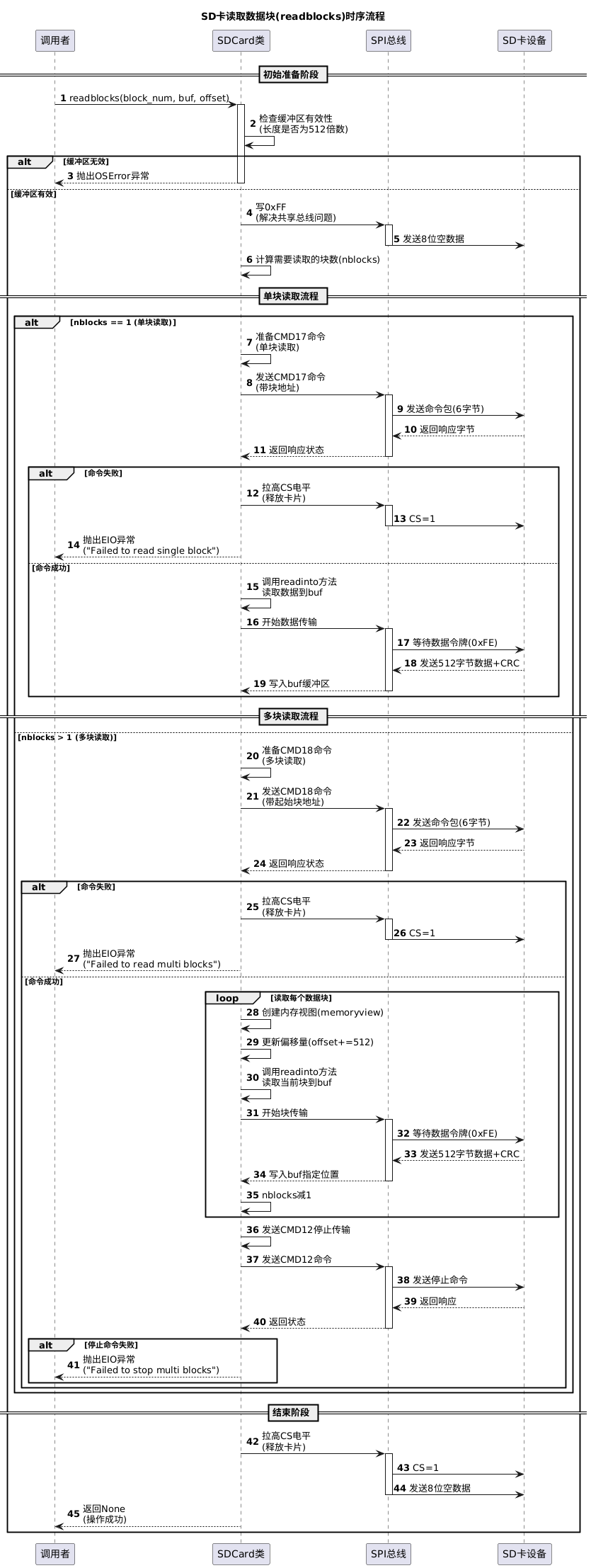

    def readblocks(self, block_num: int, buf: bytearray, offset: int = 0) -> None:
        """
​        从 SD 卡读取数据块到缓冲区。

​        Args:
​            block_num (int): 起始块号。
​            buf (bytearray): 用于存储读取数据的缓冲区，长度必须是 512 字节的倍数。
​            offset (int, optional): 数据偏移量，默认为 0。

​        Raises:
​            OSError: 如果缓冲区长度不是 512 的倍数，或者读取失败。
​        """
​        ​# 检查缓冲区是否有效并且是否长度为512个字节
        if not buf or len(buf) % 512 != 0:
            raise OSError(EINVAL, "Buffer length must be multiple of 512")

        # 解决共享总线问题，确保在开始事务之前MOSI为高电平
        self.sdcard.spi.write(b"\xff")

        # 计算需要读取的块数
        nblocks = len(buf) // 512
        # 确保缓冲区长度有效
        assert nblocks and not len(buf) % 512, "Buffer length is invalid"

        if nblocks == 1:
            # CMD17: 设置单个块的读取地址
            if self.sdcard.cmd(17, block_num * self.sdcard.cdv, 0, release=False) != 0:
                # 释放卡片
                self.sdcard.cs(1)
                # EIO错误
                raise OSError(EIO, "Failed to read singe block")
            # 接收数据并释放卡片
            self.sdcard.readinto(buf)
        else:
            # CMD18: 设置多个块的读取地址
            if self.sdcard.cmd(18, block_num * self.sdcard.cdv, 0, release=False) != 0:
                # 释放卡片
                self.sdcard.cs(1)
                # EIO错误
                raise OSError(EIO, "Failed to read multi blocks")
            # 数据偏移量
            offset = 0

            # 创建内存视图
            mv = memoryview(buf)
            while nblocks:
                # 接收数据并释放卡片
                self.sdcard.readinto(mv[offset : offset + 512])
                # 更新偏移量
                offset += 512
                # 减少剩余块数
                nblocks -= 1
            if self.sdcard.cmd(12, 0, 0xFF, skip1=True):
                # EIO错误
                raise OSError(EIO, "Failed to stop multi blocks")

    def writeblocks(self, block_num: int, buf: bytearray, offset: int = 0) -> None:
        """
​        将数据块从缓冲区写入 SD 卡。

​        Args:
​            block_num (int): 起始块号。
​            buf (bytearray): 要写入的数据，长度必须是 512 字节的倍数。
​            offset (int, optional): 数据偏移量，默认为 0。

​        Raises:
​            OSError: 如果缓冲区长度不是 512 的倍数，或者写入失败。
​        """
​        ​# 检查缓冲区是否有效并且是否长度为512字节
        if not buf or len(buf) % 512 != 0:
            raise OSError(EINVAL, "Buffer length must be multiple of 512")

        # 解决共享总线问题，确保在开始事务之前MOSI为高电平
        self.sdcard.spi.write(b"\xff")

        # 计算需要写入的块数
        nblocks, err = divmod(len(buf), 512)
        # 确保缓冲区长度有效
        assert nblocks and not err, "Buffer length is invalid"
        if nblocks == 1:
            # CMD24: 设置单个块的写入地址
            if self.sdcard.cmd(24, block_num * self.sdcard.cdv, 0) != 0:
                # EIO错误
                raise OSError(EIO, "Failed to write singe block")

            # 发送数据
            self.sdcard.write(TOKEN_DATA, buf)
        else:
            # CMD25: 设置第一个块的写入地址
            if self.sdcard.cmd(25, block_num * self.sdcard.cdv, 0) != 0:
                # EIO错误
                raise OSError(EIO, "Failed to write multi blocks")

            # 发送数据
            offset = 0

            # 创建内存视图
            mv = memoryview(buf)
            while nblocks:
                # 发送每块数据
                self.sdcard.write(TOKEN_CMD25, mv[offset : offset + 512])
                # 更新偏移量
                offset += 512
                # 减少剩余块数
                nblocks -= 1
            # 发送停止传输命令
            self.sdcard.write_token(TOKEN_STOP_TRAN)

    def ioctl(self, op: int, arg: int) -> int:
        """
​        控制块设备并查询其参数。

​        Args:
​            op (int): 操作码，参考 AbstractBlockDev 定义。
​            arg (int): 附加参数。

​        Returns:
​            int: 操作结果，成功返回 0，或相应的块数/字节数。

​        Raises:
​            OSError: 如果操作码无效或者擦除块号无效。
​        """
​        ​# 初始化设备
        if op == AbstractBlockDev.IOCTL_INIT:
            # 执行初始化操作
            self.sdcard.init_card(1320000)
            # 成功返回0
            return ENOERR
        # 关闭设备
        elif op == AbstractBlockDev.IOCTL_SHUTDOWN:
            return ENOERR
        # 同步设备
        elif op == AbstractBlockDev.IOCTL_SYNC:
            return ENOERR
        # 获取块数
        elif op == AbstractBlockDev.IOCTL_BLK_COUNT:
            # 返回扇区数
            return self.sdcard.sectors
        # 获取块大小（字节）
        elif op == AbstractBlockDev.IOCTL_BLK_SIZE:
            # 返回512个字节
            return 512
        # 擦除块
        elif op == AbstractBlockDev.IOCTL_BLK_ERASE:
            # 擦除指定块
            if arg < 0 or arg >= self.sdcard.sectors:
                # 如果块号无效，抛出错误
                raise OSError(ENOSPC, "Invalid block number")
            self.sdcard.erase_block(arg)
            return ENOERR
        else:
            # 无效的操作码，抛出异常
            raise OSError(EINVAL, "Invalid ioctl operation")

# ======================================== 初始化配置 ==========================================

# ========================================  主程序  ============================================

该类提供了如下方法：

• ​初始化​: 在构造函数 init 中，传入的 SDCard 实例被保存为对象属性，以便在后续方法中调用。通过调用父类构造函数进行初始化。
• 读取数据块 readblocks 方法：用于从 SD 卡读取数据块到提供的缓冲区，根据要读取的块数，使用 CMD17 命令读取单个块，或者使用 CMD18 命令读取多个块。在读取过程中，确保 MOSI 信号为高电平；然后，根据块号计算读取的起始地址，调用 SD 卡实例的方法进行实际的数据读取，并在读取完成后释放卡片。

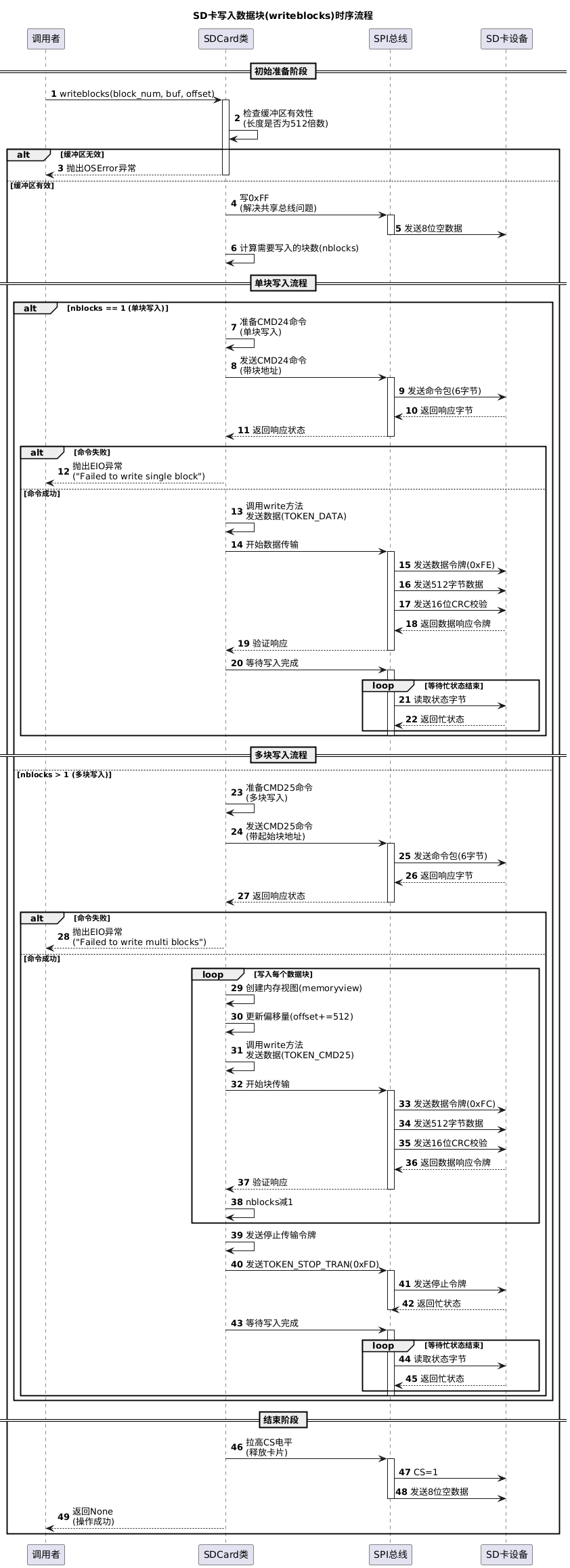

• 写入数据块 writeblocks 方法：用于将缓冲区中的数据写入 SD 卡。根据要写入的块数，使用 CMD24 命令写入单个块，或者使用 CMD25 命令写入多个块；计算要写入的块数，并通过 SD 卡实例的方法进行数据写入，最后发送停止传输命令以结束写入操作。

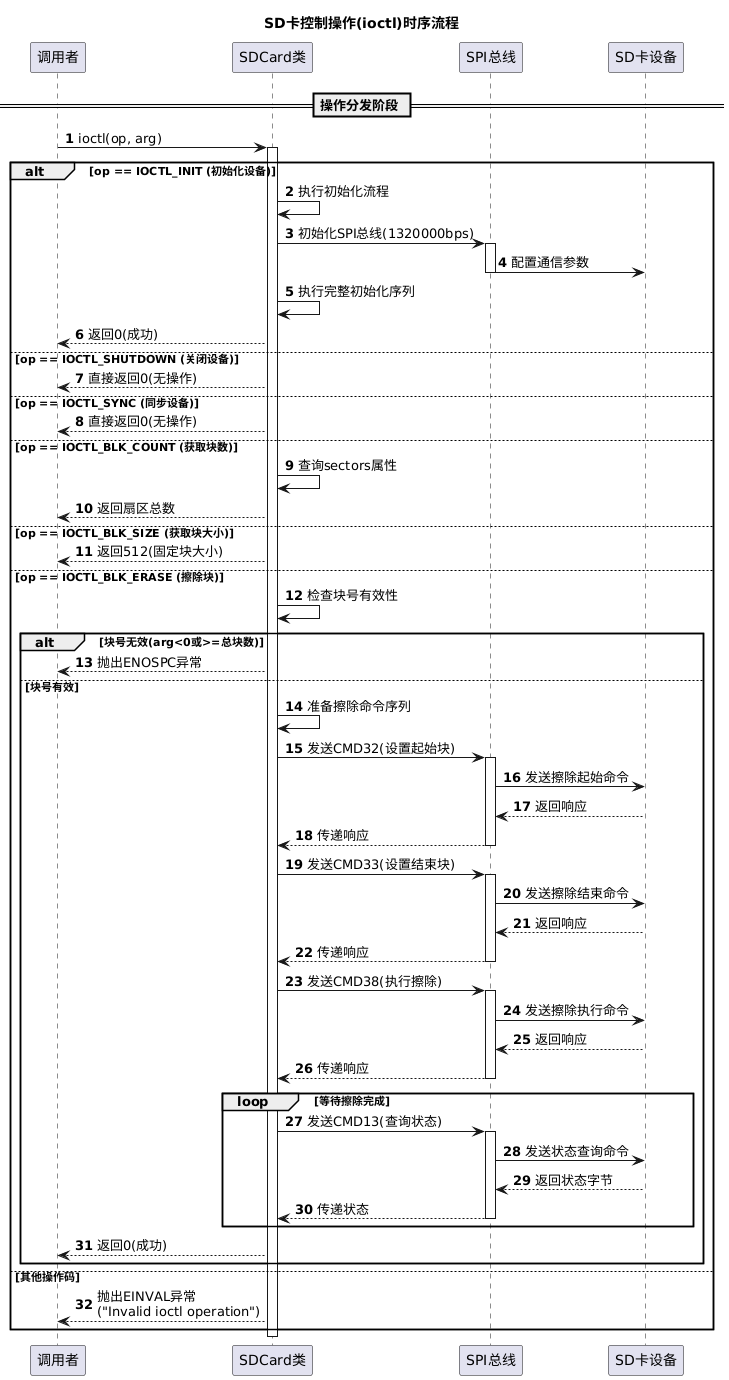

• 控制操作 ioctl 方法：实现了设备的控制操作，包括初始化、关闭、同步、获取块数和块大小、以及擦除指定块等功能，每个操作通过操作码 op 识别，执行相应的操作并返回结果。

3.3 应用实验

以下代码可以在我们提供的资料包中的 elegance-devkit v1\Demo\73 FileSys_SDCard 文件夹中找到。

主程序中，代码如下：

# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/9/30 下午12:13
# @Author  : 李清水
# @File    : main.py
# @Description : 文件系统类实验，使用SD卡挂载文件系统并读写

# ======================================== 导入相关模块 ========================================

# 导入硬件相关模块
from machine import SPI, Pin
# 导入时间相关模块
import time
# 导入自定义SD卡块设备类
from sd_block_dev import SDCARDBlockDevice
# 导入自定义SD卡读写类
from sdcard import SDCard
# 导入虚拟文件类
import vfs
# 导入文件系统操作类
import os

# ======================================== 全局变量 ============================================

# 定义嵌入式知识学习网站及其网址
websites = [
    ("Embedded.com", "https://www.embedded.com"),
    ("Microchip", "https://www.microchip.com"),
    ("ARM Developer", "https://developer.arm.com"),
    ("SparkFun", "https://www.sparkfun.com"),
    ("Adafruit", "https://www.adafruit.com"),
    ("Embedded Systems Academy", "https://www.esacademy.com"),
    ("Electronics Hub", "https://www.electronicshub.org"),
]

# 定义CSV文件地址
csv_file_path = '/sdcard/embedded_websites.csv'

# ======================================== 功能函数 ============================================

# ======================================== 自定义类 ============================================

# ======================================== 初始化配置 ==========================================

# 上电延时3s
time.sleep(3)
# 打印调试消息
print("FreakStudio: Mount the SD Card to the file system")

# 初始化SPI类，设置波特率、极性、相位、时钟引脚、数据引脚
spi = SPI(1, baudrate=1320000, polarity=0, phase=0, sck=Pin(10), mosi=Pin(11), miso=Pin(12))
# 初始化SD卡类，使用GPIO9作为片选引脚
sdcard = SDCard(spi, cs=Pin(13))

# 创建块设备，使用SD卡，块大小为512个字节
block_device = SDCARDBlockDevice(sdcard = sdcard)
# 在块设备上创建一个 FAT 文件系统
vfs.VfsFat.mkfs(block_device)
# 将块设备挂载到虚拟文件系统的 /sdcard 目录
vfs.mount(block_device, '/sdcard')
# 打印当前目录
print("Current Directory : ",os.listdir())

# ========================================  主程序  ============================================

# 写入 CSV 文件
with open(csv_file_path, 'w') as f:
    # 写入表头
    f.write("Website Name,URL\n")
    for name, url in websites:
        # 写入每一行
        f.write(f"{name},{url}\n")

# 打印文件位置
print(f"CSV file written to SD card as '{csv_file_path}'.")

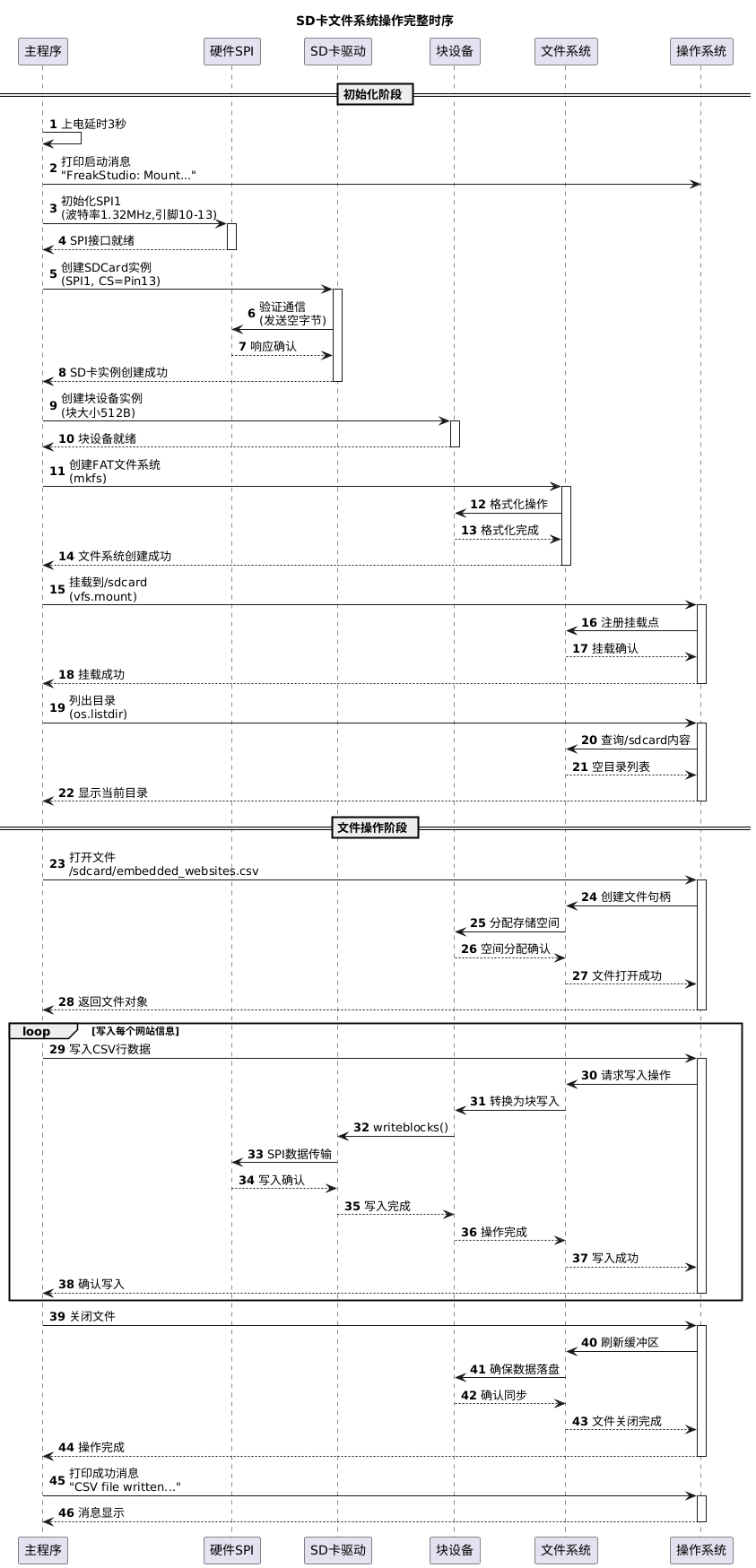

在主程序中，我们依次进行如下操作：

1. 创建 SPI 实例，设置波特率、极性、相位及各引脚（SCK、MOSI、MISO）；创建 SDCard 实例，使用指定的 SPI 接口和 GPIO 作为片选引脚。
2. 使用 SDCARDBlockDevice 将 SD 卡封装为块设备，块大小为 512 字节。
3. 使用 vfs.VfsFat.mkfs(block_device) 格式化块设备，创建 FAT 文件系统。
4. 使用 vfs.mount(block_device, '/sdcard') 将块设备挂载到虚拟文件系统的 /sdcard 目录。
5. 使用 with open(csv_file_path, 'w') as f: 以写入模式打开指定路径的 CSV 文件，首先写入表头 "Website Name,URL\n"，然后使用循环遍历网站信息，逐行写入每个网站的名称和 URL。
6. 最后，打印确认信息，表示 CSV 文件已成功写入 SD 卡，并给出文件路径。

烧录代码，打开终端，输出如下：

可以看到，CSV 文件已经成功写入到 /sdcard 目录中，为了查看其中内容，我们需要将 SD 卡拔下，通过读卡器将 SD 卡与电脑进行连接，需要注意此时先卸载文件系统：

os.umount('/sdcard')

卸载操作会强制将所有缓存数据刷写到 SD 卡，确保物理存储与实际数据一致。

同时需要注意打开 SD 卡上的写保护开关，以避免 SD 卡插入电脑后，其文件系统组织被改变，比如更新文件分配表（FAT）、创建隐藏文件（如系统文件）或改变文件的属性。

将读卡器插入电脑后，会发现出现一个 U 盘，其中有刚刚我们通过树莓派 Pico 写入的 CSV 文件：

打开 CSV 文件，可以看到树莓派 Pico 成功写入了嵌入式学习网站和对应网址：

当将 SD 卡从读卡器上拔下再次插入到 SD 卡模块上的 SD 卡槽上时，需要重新挂载文件系统：

vfs.mount(block_device, '/sdcard')

我们可以在 REPL 中输入下面代码验证是否重新挂载成功和文件是否保存完好：

# 读取CSV文件并打印内容
with open(csv_file_path, 'r') as f:
    for line in f:
        # 移除行尾的换行符并分割字段
        parts = line.strip().split(',')
        if len(parts) == 2:
            print(f"Website: {parts[0]:<30} URL: {parts[1]}")
        else:
            # 打印表头或其他行
            print(line.strip())

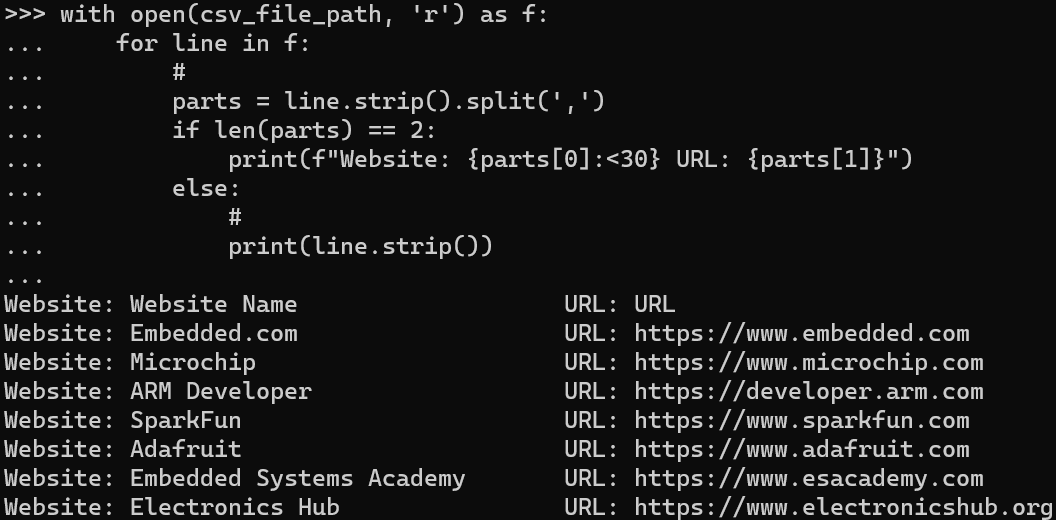

终端输出如下，可以看到成功读取之前保存的 CSV 文件：
