深度解析 RP2040 DMA 应用：MicroPython 下 UART 零 CPU 干预数据传输
在以下代码中，我们自定义了一个 `DMA_UART_Tx` 类，它用于在树莓派 Pico 上通过 `UART` 和 `DMA` 进行高效的串口数据发送，`DMA` 将数据从源地址（内存）传输到目的地址（ `UART` 数据寄存器）中。
1.实验前的准备
在以下代码中，我们自定义了一个 DMA_UART_Tx 类，它用于在树莓派 Pico 上通过 UART 和 DMA 进行高效的串口数据发送，DMA 将数据从源地址（内存）传输到目的地址（ UART 数据寄存器）中。
在下面实验中，我们需要将风雅一号板-Grove接口扩展板插入到风雅一号板-通用兼容扩展板上，同时使用 HY2.0-4P 接线连接风雅一号板-Grove接口扩展板的 UART1 接口和 GraftSense-基于CH340K的USB转TTL模块 上的 UART1 接口：
接着使用 USB-A 转 MiniUSB 数据线连接GraftSense-基于CH340K的USB转TTL模块上的 USB 接口和电脑，实物连接图如下所示：
除此之外，我们首先需要将 MiniUSB 数据线连接到风雅一号板-通用兼容扩展板上的串口，这里，GP0 和 GP1 是树莓派 Pico 的硬件串口 UART0 的默认引脚：

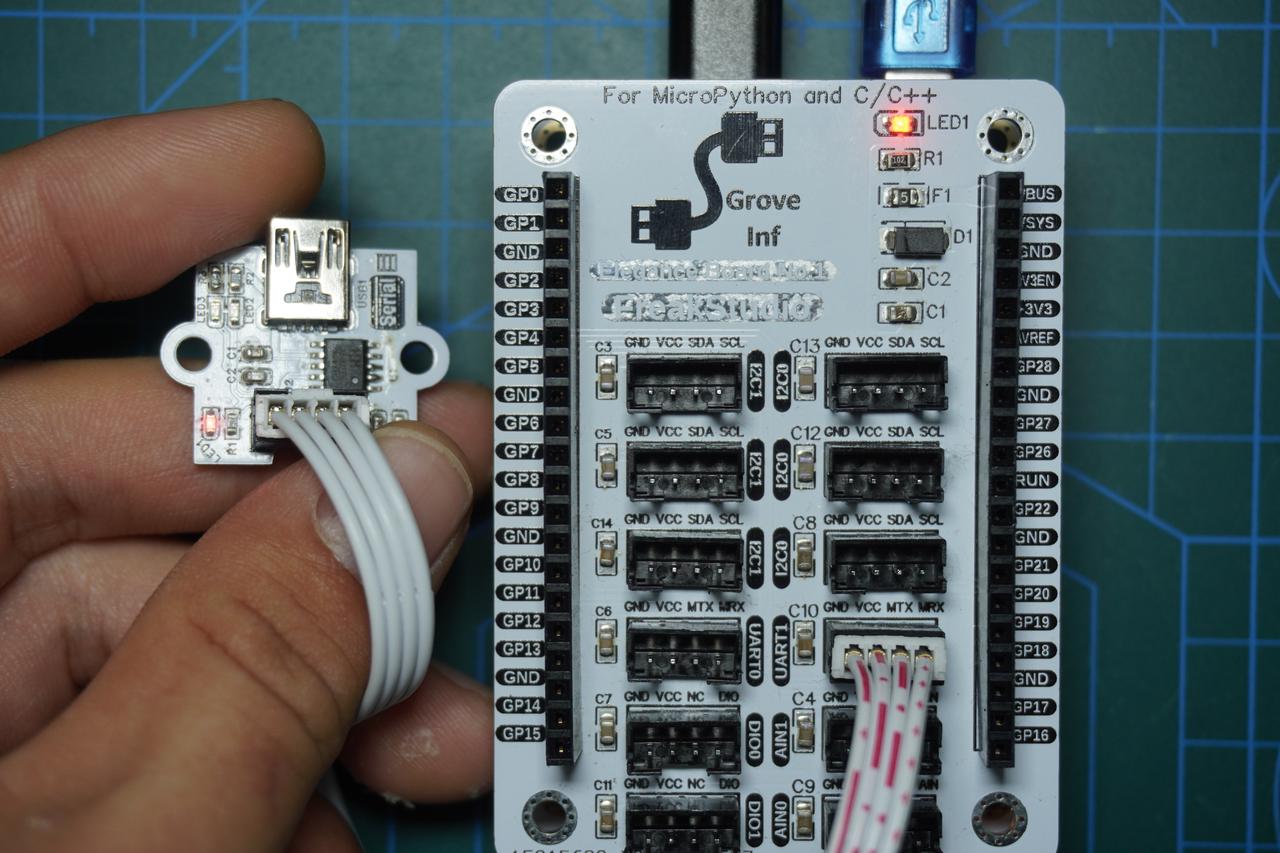

插入后实物图如下：
引脚连接情况如下所示：
2.自定义串口 DMA 传输类的实现
这里，我们首先将自定义 UART 串口 DMA 传输类放到一个单独的文件中：
# Python env : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time : 2024/9/7 下午11:56
# @Author : 李清水
# @File : dma_uart_tx.py
# @Description : 自定义UART串口DMA传输
# ======================================== 导入相关模块 =========================================
# 从 rp2 库导入 DMA 控制器
from rp2 import DMA
# 导入时间相关的模块
import time
# 导入硬件相关的模块
from machine import UART
# 导入读写32位内存的模块
from machine import mem32
# 导入 addressof 函数，用于获取数据的内存地址
from uctypes import addressof
# ======================================== 全局变量 ============================================
# ======================================== 功能函数 ============================================
# ======================================== 自定义类 ============================================
# 自定义DMA串口发送类：使用DMA传输数据到UART完成数据发送
class DMA_UART_Tx:
"""
DMA_UART_Tx类，用于通过DMA（直接内存访问）将数据传输到UART完成数据发送。
该类封装了DMA和UART的配置与操作，支持8个数据位、无校验位、1个停止位的传输模式。
默认使用UART0，波特率115200，TX引脚0，RX引脚1。
Attributes:
uart_num (int): UART编号，0表示UART0，1表示UART1。
baudrate (int): 波特率，默认为115200。
tx_pin (int): TX引脚编号，默认为0。
rx_pin (int): RX引脚编号，默认为1。
uart (UART): UART实例，用于配置和操作UART。
dma (DMA): DMA实例，用于配置和操作DMA。
UART_BASE (int): UART寄存器基地址。
UART_UARTDR (int): UART数据寄存器地址。
UART_UARTFR (int): UART标志寄存器地址。
UART_UARTDMACR (int): UART DMA控制寄存器地址。
Methods:
__init__(self, uart_num=0, baudrate=115200, tx_pin=0, rx_pin=1):
初始化DMA UART类。
is_transmit_fifo_full(self):
检查UART传输FIFO是否已满。
is_transmit_fifo_empty(self):
检查UART传输FIFO是否为空。
is_buffer_protocol(obj):
判断对象是否为缓冲区协议对象。
enable_uart_tx_dma(self):
启用UART发送DMA功能。
dma_transmit(self, buf, wait_func=None, callback=None, blocking=False):
使用DMA传输数据到UART。
"""
def __init__(self, uart_num: int = 0, baudrate: int = 115200, tx_pin: int = 0, rx_pin: int = 1) -> None:
"""
初始化DMA UART类，暂时只支持8个数据位、无校验位、1个停止位的传输模式。
默认使用UART0，波特率115200，TX引脚0，RX引脚1。
Args:
uart_num (int): 选择UART0或UART1，默认为0。
baudrate (int): 波特率，默认为115200。
tx_pin (int): TX引脚编号，默认为0。
rx_pin (int): RX引脚编号，默认为1。
Raises:
ValueError: 如果UART编号或波特率不合法。
"""
# 检测UART是否可用
if uart_num not in (0, 1):
raise ValueError("UART number must be 0 or 1")
# 检查波特率是不是合法值
if baudrate not in (9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600):
raise ValueError("Invalid baudrate")
self.uart_num = uart_num
self.baudrate = baudrate
self.tx_pin = tx_pin
self.rx_pin = rx_pin
# 初始化 UART
self.uart = UART(self.uart_num, baudrate=self.baudrate, tx=self.tx_pin, rx=self.rx_pin)
self.uart.init(baudrate=self.baudrate, bits=8, parity=None, stop=1, timeout=100)
# 初始化 DMA
self.dma = DMA()
# 定义 UART 寄存器地址:若是UART0，那么地址为0x40034000，否则为0x40038000
self.UART_BASE = 0x40034000 if self.uart_num == 0 else 0x40038000
# UART外设中 UARTDR、UARTFR、UARTCR和UARTDMACR寄存器的相关地址信息
self.UARTDR_OFFSET = 0x000
self.UARTFR_OFFSET = 0x018
self.UARTDMACR_OFFSET = 0x048
self.UART_UARTDR = self.UART_BASE + self.UARTDR_OFFSET
self.UART_UARTFR = self.UART_BASE + self.UARTFR_OFFSET
self.UART_UARTDMACR = self.UART_BASE + self.UARTDMACR_OFFSET
# 使能DMA传输功能
self.enable_uart_tx_dma()
def is_transmit_fifo_full(self) -> bool:
"""
检查 UART 传输 FIFO 是否已满。
Returns:
bool: True 为满，False 为未满。
"""
# 读取 UARTFR 寄存器的值
reg_value = mem32[self.UART_UARTFR]
# 提取 TXFF 位的值 (第 5 位)
txff_bit = (reg_value >> 5) & 0x1
# 判断 TXFF 位是否为 1（FIFO 是否已满）
return txff_bit == 1
def is_transmit_fifo_empty(self) -> bool:
"""
检查 UART 传输 FIFO 是否为空。
Returns:
bool: True 为空，False 为不为空。
"""
# 读取 UARTFR 寄存器的值
reg_value = mem32[self.UART_UARTFR]
# 提取 TXFE 位的值 (第 7 位)
txfe_bit = (reg_value >> 7) & 0x1
# 判断 TXFE 位是否为 1（FIFO 是否为空）
return txfe_bit == 1
@staticmethod
def is_buffer_protocol(obj: object) -> bool:
"""
判断对象是否为缓冲区协议对象。
Args:
obj (object): 传入对象。
Returns:
bool: 若为缓冲区协议对象，返回True，否则返回False。
"""
try:
# 尝试使用 memoryview 来创建对象的缓冲区视图
memoryview(obj)
return True
except TypeError:
return False
def enable_uart_tx_dma(self) -> None:
"""
启用 UART 发送 DMA 功能，设置 UARTDMACR 寄存器的 TXDMAE 位。
"""
reg_value = mem32[self.UART_UARTDMACR]
reg_value |= (1 << 1)
mem32[self.UART_UARTDMACR] = reg_value
def dma_transmit(self, buf: object, wait_func: callable = None, callback: callable = None,
blocking: bool = False) -> int:
"""
使用DMA传输数据到UART。
Args:
buf (object): 待传输的字节数据，需要为缓冲区协议对象。
wait_func (callable): 传输进行中时的回调函数，可选。
callback (callable): 传输完成时的回调函数，可选。
blocking (bool): 是否阻塞等待传输完成，可选，默认为 False。
Returns:
int: 耗时，单位为微秒。
Raises:
Exception: 如果非阻塞模式下传入了 wait_func，或者 buf 不是缓冲区协议对象。
"""
# 如果选择非阻塞模式，那么不应该传入wait_func
if blocking == False and wait_func is not None:
raise Exception("Blocking mode should not have wait_func!")
# 判断buf是否为缓冲区协议对象
if DMA_UART_Tx.is_buffer_protocol(buf) == False:
raise Exception("buf must be a buffer protocol object!")
# 20为DREQ_UARTO_TX请求信号的编号,22为DREQ_UART1_TX请求信号的编号
UART_DREQ = 20 if self.uart_num == 0 else 22
# 设置DMA控制寄存器
ctrl = self.dma.pack_ctrl(enable=True, # 启用 DMA
size=0, # 单次数据传输大小8-bit (byte)
inc_read=True, # 读取地址递增
inc_write=False, # 写入地址不递增
treq_sel=UART_DREQ # 设置 DMA 触发信号
)
# 配置 DMA
self.dma.config(read=addressof(buf), # 源地址，即数据缓冲区的内存地址
write=self.UART_UARTDR, # 目标地址，即 UART 数据寄存器的地址
count=len(buf), # 数据传输的字节数
ctrl=ctrl, # DMA 控制寄存器配置
trigger=True # 立即触发 DMA 传输
)
# 记录开始时间
start_time = time.ticks_us()
# 启动 DMA 传输
self.dma.active(1)
# 阻塞模式，等待 DMA 传输完成
if blocking == True:
# 等待 DMA 传输完成
while self.dma.active():
# 检查 UARTFR 寄存器的 TXFE 位是否置位
if not self.is_transmit_fifo_empty():
# 如果 TXFE 位不为 1，说明 FIFO 不为空
if wait_func is not None:
# 执行用户自定义回调函数
wait_func()
if callback is not None:
# 等待DMA传输完毕，执行用户自定义回调callback
callback()
# 记录结束时间
end_time = time.ticks_us() # 记录结束时间
# 返回耗时
return time.ticks_diff(end_time, start_time)
# ======================================== 初始化配置 ==========================================
# ======================================== 主程序 ===========================================

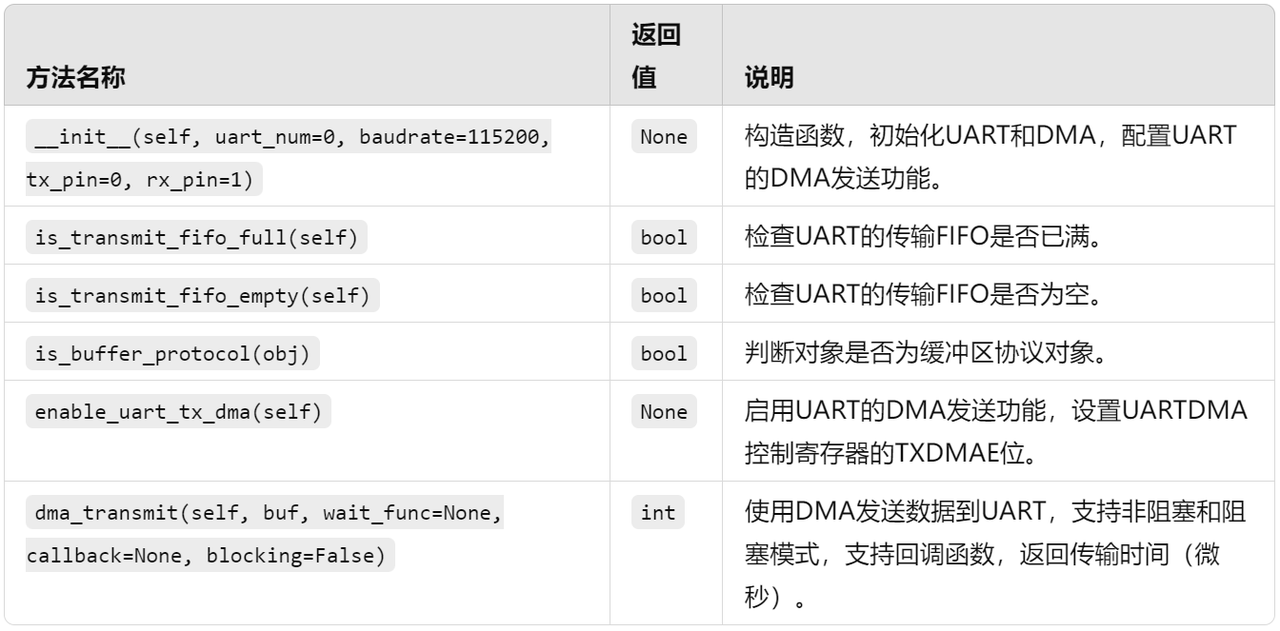

DMA_UART_Tx 类提供了如下方法和属性：
-
DMA_UART_Tx 类的属性：
-
DMA_UART_Tx 类的方法：
这里，我们首先查看树莓派 Pico 中串口外设的结构：
这里，图中的 32x8 transmit FIFO 和 32x12 receive FIFO 是 UART 硬件模块的一部分，但并不以直接的独立寄存器形式暴露给用户。我们需要通过 UARTDR（数据寄存器）来间接操作 FIFO，这个寄存器允许读写数据，并通过内部的硬件管理 FIFO 缓冲区的队列操作：
- 写入
UARTDR寄存器的 DATA 数据位：可以实现串口发送 - 读取
UARTDR寄存器的 DATA 数据位：可以实现读取串口接收的数据
而通过配置 UARTLCR_H 寄存器，则可以使能串口的 FIFO：

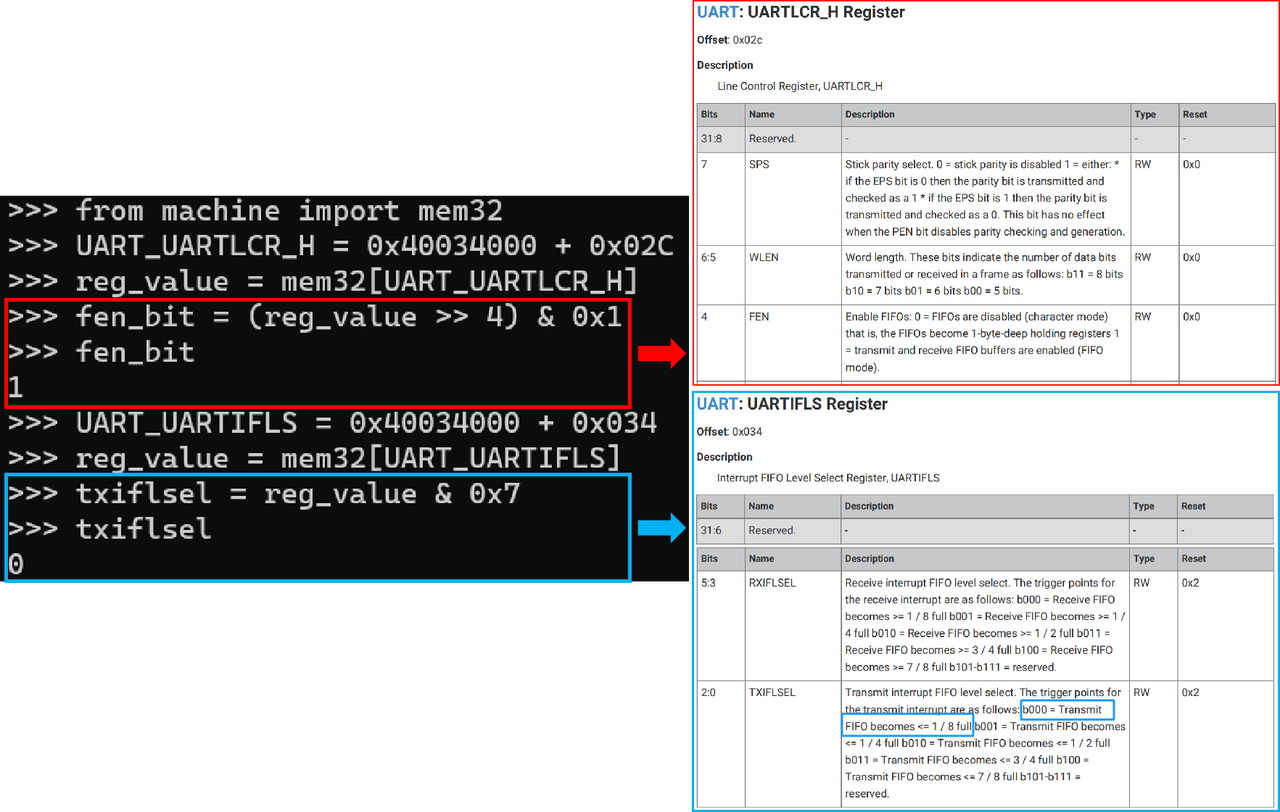

实际上，在 MicroPython 中创建并配置 UART 类的实例后，则已经使能了 FIFO 和 FIFO 中断触发阈值：

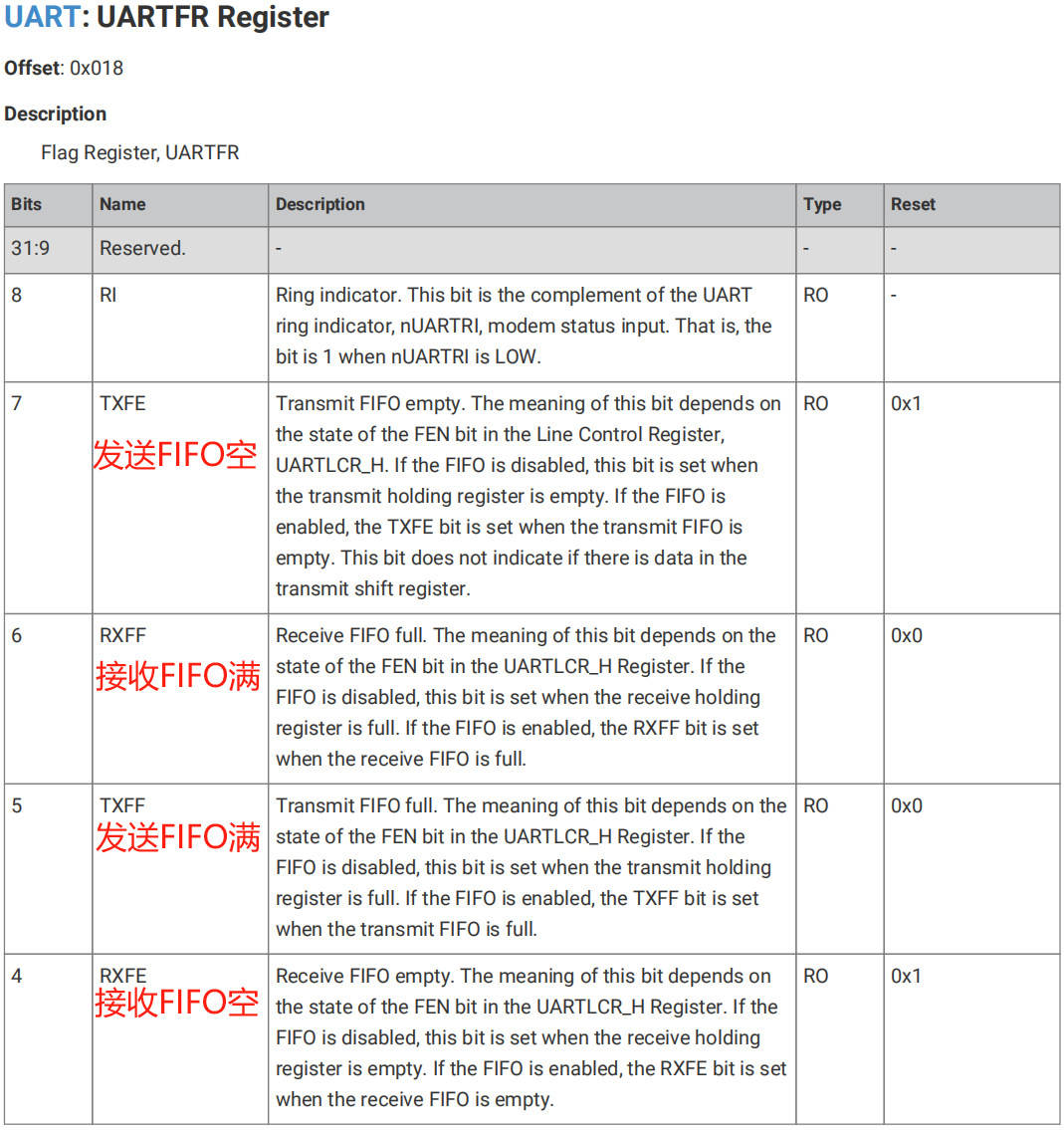

FIFO 的状态通常是通过标志寄存器 UARTFR (Flag Register) 来监控的，UARTFR 包含关于 FIFO 是否为空或已满的标志位。这样，通过读取标志位可以判断 FIFO 的状态，从而进行相应的数据传输操作：

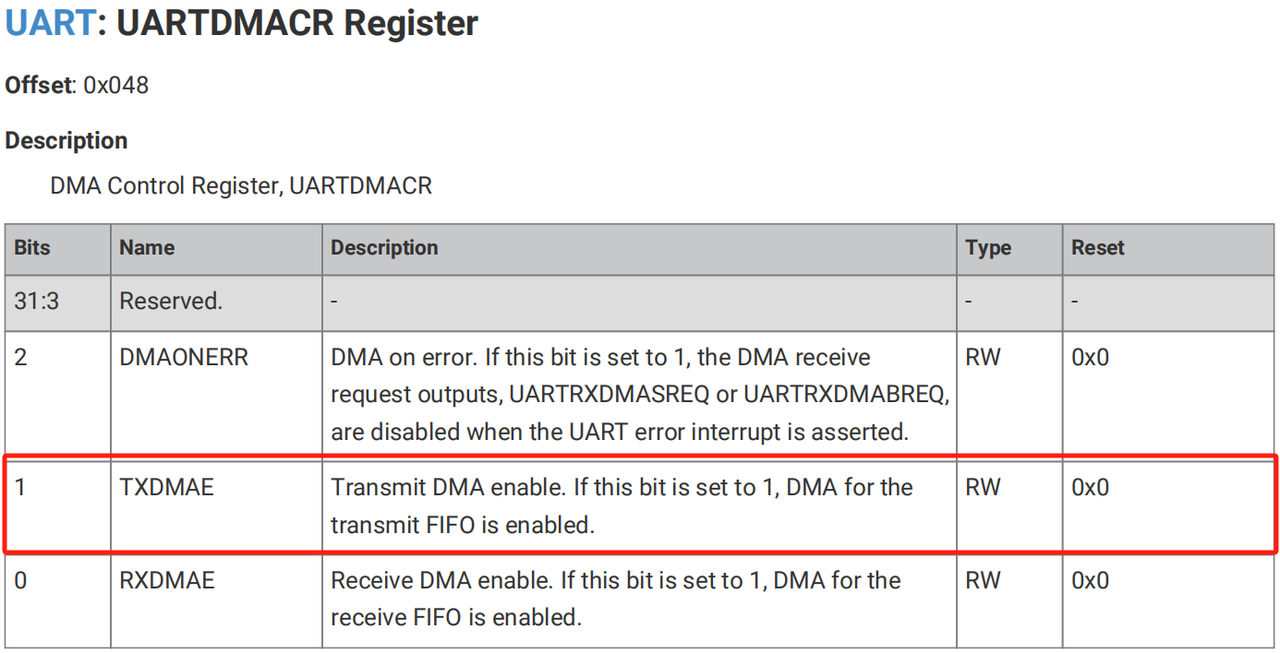

串口外设中的 DMA 通过 UARTDMACR 来控制和协调数据传输，我们这里需要使能其 TXDMAE 数据位：
这里，使用 DMA 实现串口外设 DMA 数据发送的流程为：首先使能串口外设发送 DMA 中的 TXDMAE 数据位，接着使用 DMA 不断开启数据从内存到串口外设 UARTDR 寄存器的 DATA 数据位。
我们在初始化 DMA_UART_Tx 类时，进行如下工作：
- 初始化 UART 配置，指定所使用的 UART 接口（
uart_num），通信的波特率（baudrate），以及发送（tx_pin）和接收引脚（rx_pin）。 - 使用 MicroPython 中的
UART类初始化串口。self.uart_num决定使用哪个 UART 接口，baudrate设置通信速率，tx_pin和rx_pin则确定使用的引脚，接着使用初始化方法配置串口外设参数为 8 个数据位、不使用奇偶校验位、1 个停止位并设置超时时间为 100ms。 - 创建一个 DMA 对象，准备在后续的传输中使用 DMA 进行内存到 UART 的传输操作。
- 定义 UART 寄存器地址，若是使用
UART0，则基地址为0x40034000，而UART1基地址为0x40038000，并计算出UARTDR寄存器、UARTFR寄存器和UARTDMACR寄存器的偏移量用以进行访问。 - 调用
enable_uart_tx_dma()函数，将UARTDMACR寄存器的TXDMAE位（位 1）置 1，启用 UART 的 DMA 发送功能。
在读写寄存器数据时，我们使用machine.mem32来读写 32 位的寄存器数据，向其中传入寄存器地址值，即可像访问内存一样，访问和配置寄存器。
我们使用 DMA 实现串口数据发送的主要方法为 dma_transmit：
def dma_transmit(self, buf: object, wait_func: callable = None, callback: callable = None,
blocking: bool = False) -> int:
"""
使用DMA传输数据到UART。
Args:
buf (object): 待传输的字节数据，需要为缓冲区协议对象。
wait_func (callable): 传输进行中时的回调函数，可选。
callback (callable): 传输完成时的回调函数，可选。
blocking (bool): 是否阻塞等待传输完成，可选，默认为 False。
Returns:
int: 耗时，单位为微秒。
Raises:
Exception: 如果非阻塞模式下传入了 wait_func，或者 buf 不是缓冲区协议对象。
"""
... ...
这里，我们需要向其中传入四个参数：传输的字节数据、传输进行中的回调函数、传输完成后的回调函数和是否阻塞等待传输完成标志量。
当选择阻塞模式时，则方法会阻塞直到 DMA 数据传输完成才返回；反之，设置为非阻塞模式时，开启 DMA 传输数据后即返回：
# 阻塞模式，等待 DMA 传输完成
if blocking == True:
# 等待 DMA 传输完成
while self.dma.active():
# 检查 UARTFR 寄存器的 TXFE 位是否置位
if not self.is_transmit_fifo_empty():
# 如果 TXFE 位不为 1，说明 FIFO 不为空
if wait_func is not None:
# 执行用户自定义回调函数
wait_func()
在该方法中，我们首先进行了入口参数验证：
- 如果选择了非阻塞模式（
blocking=False），则wait_func参数不应传入
# 如果选择非阻塞模式，那么不应该传入wait_func
if blocking == False and wait_func is not None:
raise Exception("Blocking mode should not have wait_func!")
- 验证
buf是否为缓冲区协议对象，如果不是，抛出异常
# 判断buf是否为缓冲区协议对象
if DMA_UART_Tx.is_buffer_protocol(buf) == False:
raise Exception("buf must be a buffer protocol object!")
这里，我们定义了一个静态方法判断其是否为缓冲区协议对象：
@staticmethod
def is_buffer_protocol(obj: object) -> bool:
"""
判断对象是否为缓冲区协议对象。
Args:
obj (object): 传入对象。
Returns:
bool: 若为缓冲区协议对象，返回True，否则返回False。
"""
try:
# 尝试使用 memoryview 来创建对象的缓冲区视图
memoryview(obj)
return True
except TypeError:
return False
我们会根据使用的串口外设编号配置 DMA 请求信号：
# 20为DREQ_UARTO_TX请求信号的编号,22为DREQ_UART1_TX请求信号的编号
UART_DREQ = 20 if self.uart_num == 0 else 22

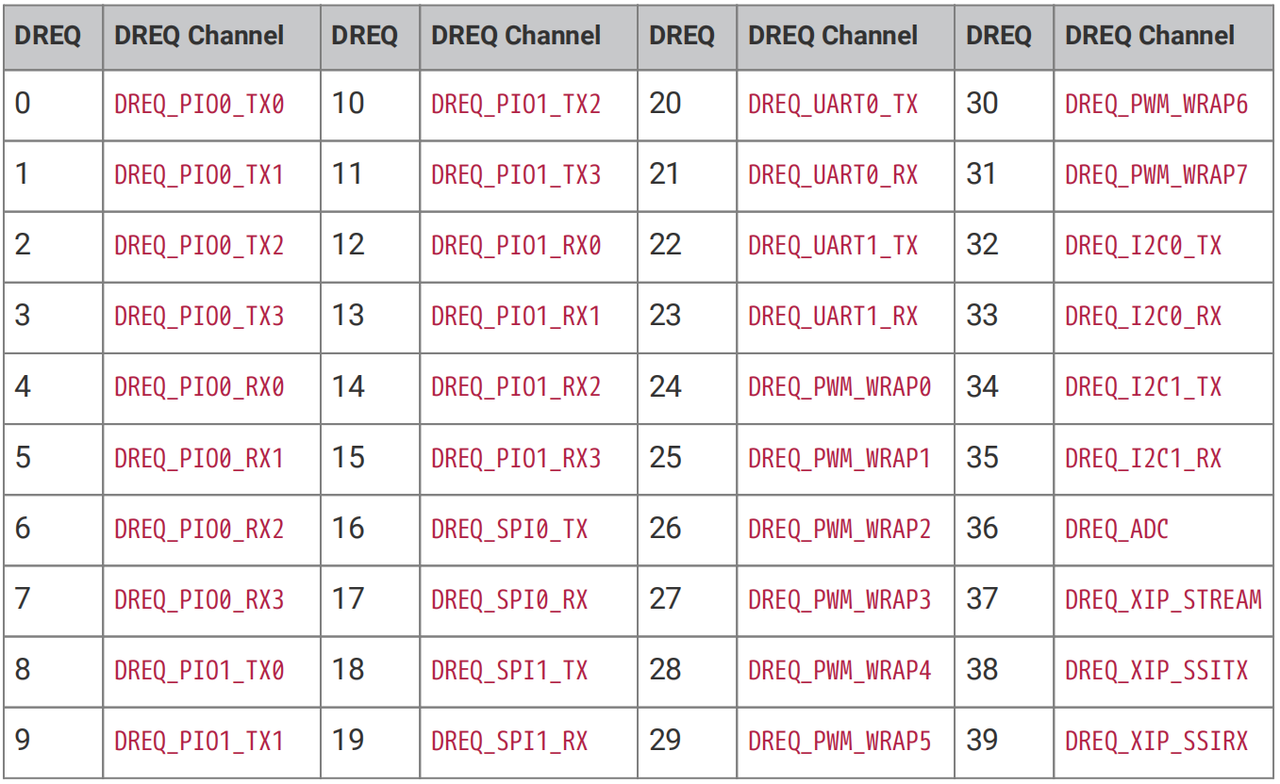

DMA 请求信号编号如下图所示：
接着，我们配置 DMA 控制寄存器和通道：
# 设置DMA控制寄存器
ctrl = self.dma.pack_ctrl(enable=True, # 启用 DMA
size=0, # 单次数据传输大小8-bit (byte)
inc_read=True, # 读取地址递增
inc_write=False, # 写入地址不递增
treq_sel=UART_DREQ # 设置 DMA 触发信号
)
# 配置 DMA
self.dma.config(read=addressof(buf), # 源地址，即数据缓冲区的内存地址
write=self.UART_UARTDR, # 目标地址，即 UART 数据寄存器的地址
count=len(buf), # 数据传输的字节数
ctrl=ctrl, # DMA 控制寄存器配置
trigger=True # 立即触发 DMA 传输
)
设置 DMA 的源地址为数据缓冲区的内存地址，目标地址为 UART 数据寄存器的地址，单次数据大小为 8 位（即一个字节），读取地址递增以便能够不断读取 buf 中的数据。
在启动 DMA 数据传输前，记录程序开始时间，在 DMA 传输完毕或 DMA 启动完成后，记录结束时间，返回该部分所耗费时间：
# 记录开始时间
start_time = time.ticks_us()
# 启动 DMA 传输
self.dma.active(1)
# 阻塞模式，等待 DMA 传输完成
if blocking == True:
# 等待 DMA 传输完成
while self.dma.active():
# 检查 UARTFR 寄存器的 TXFE 位是否置位
if not self.is_transmit_fifo_empty():
# 如果 TXFE 位不为 1，说明 FIFO 不为空
if wait_func is not None:
# 执行用户自定义回调函数
wait_func()
if callback is not None:
# 等待DMA传输完毕，执行用户自定义回调callback
callback()
# 记录结束时间
end_time = time.ticks_us() # 记录结束时间
# 返回耗时
return time.ticks_diff(end_time, start_time)
这里，我们使用 is_transmit_fifo_empty 方法判断 UART 传输中 FIFO 是否已空，提取 TXFE 位来判断 FIFO 是否为空，从而判断当前串口数据的发送状态：
def is_transmit_fifo_empty(self) -> bool:
"""
检查 UART 传输 FIFO 是否为空。
Returns:
bool: True 为空，False 为不为空。
"""
# 读取 UARTFR 寄存器的值
reg_value = mem32[self.UART_UARTFR]
# 提取 TXFE 位的值 (第 7 位)
txfe_bit = (reg_value >> 7) & 0x1
# 判断 TXFE 位是否为 1（FIFO 是否为空）
return txfe_bit == 1

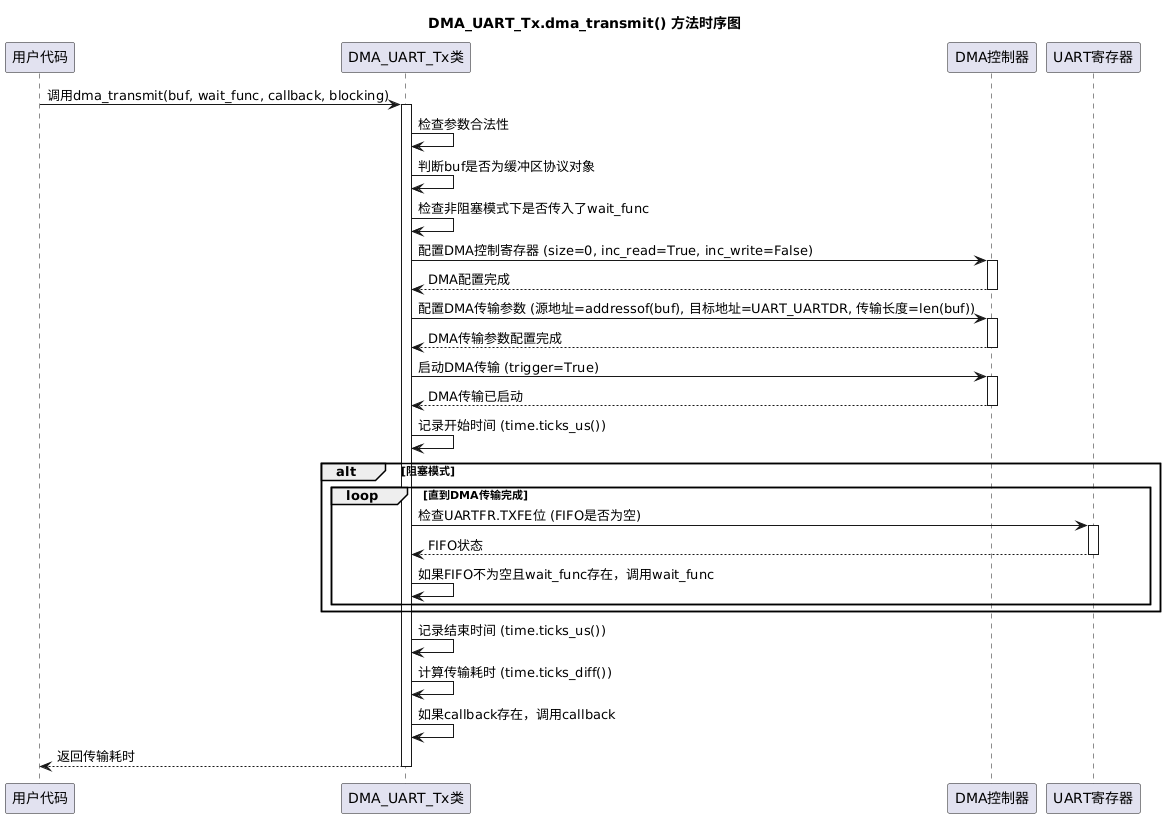

dma_transmit() 方法完整时序图如下所示：
3.实验例程
以下代码可以在我们提供的资料包中的 elegance-devkit v1\Demo\67 DMA_MemoryToPeripheral 文件夹中找到。
我们测试 DMA_UART_Tx 类的主程序如下：
# Python env : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time : 2024/9/7 上午11:26
# @Author : 李清水
# @File : main.py
# @Description : DMA类实验，内存到外设传输：DMA从内存写入数据到UART
# ======================================== 导入相关模块 =========================================
# 导入数学计算相关模块
import math
# 导入时间相关模块
import time
# 导入自定义串口DMA传输类
from dma_uart_tx import DMA_UART_Tx
# 导入硬件相关模块
from machine import UART
# ======================================== 全局变量 ============================================
# 数据缓冲区，待发送的数据：为一个正弦波数据
# 配置正弦波参数
amplitude = 127 # 幅度，正弦波最大值(0-255)，127 对应无符号8位范围的一半，峰值
offset = 128 # 偏移量，保证波形在 0 到 255 之间
num_samples = 1000 # 正弦波采样点数
frequency = 1 # 频率，可以自行调整
# 生成正弦波数据，并将其放入 bytearray
sin_wave = bytearray(num_samples)
for i in range(num_samples):
# 计算当前采样点的角度
angle = 2 * math.pi * frequency * (i / num_samples)
# 生成对应的正弦波值，放大并加上偏移量以适应 bytearray (0-255) 范围
sine_value = int(amplitude * math.sin(angle) + offset)
# 将正弦值放入 bytearray 缓冲区
sin_wave[i] = sine_value
# 串口使用DMA发送数据的运行时间
uart_dma_time = 0
# 串口不使用DMA发送数据的运行时间
uart_non_dma_time = 0
# ======================================== 功能函数 ============================================
# DMA传输等待回调函数
def uart_dma_tx_wait_func() -> None:
"""
DMA传输等待回调函数。
Returns:
None
"""
print("wait dma transmit complete")
# DMA传输完成回调函数
def uart_dma_tx_complete_callback() -> None:
"""
DMA传输完成回调函数。
Returns:
None
"""
print("uart dma transmit complete")
# 在 bytearray 每个元素后添加换行符 '\r\n'
def add_newline_after_each_byte(buf: bytearray) -> bytearray:
"""
在 bytearray 每个元素后添加换行符 '\r\n'。
Args:
buf (bytearray): 输入的 bytearray。
Returns:
bytearray: 返回一个新的包含 '\r\n' 的 bytearray。
Raises:
TypeError: 如果输入参数不是 bytearray 类型。
"""
# 检查输入参数是否为 bytearray
if not isinstance(buf, bytearray):
raise TypeError("buf must be a bytearray")
# 新建一个新的 bytearray 用于存放结果
expanded_buf = bytearray()
# 遍历输入缓冲区的每个字节
for byte in buf:
# 添加原始数据字节
expanded_buf.append(byte)
# 追加 '\r' 的 ASCII 值 (13)
expanded_buf.append(13)
# 追加 '\n' 的 ASCII 值 (10)
expanded_buf.append(10)
return expanded_buf
# ======================================== 自定义类 ============================================
# ======================================== 初始化配置 ==========================================
# 上电延时3s
time.sleep(3)
# 打印调试信息，表示开始主程序
print("FreakStudio: DMA Memory to Peripheral Test ")
# 实例化 DMA_UART_Tx 类，假设使用 UART0，波特率115200，TX引脚为0，RX引脚为1
dma_uart = DMA_UART_Tx(uart_num=0, baudrate=115200, tx_pin=0, rx_pin=1)
# 创建串口对象，设置波特率为115200
uart = UART(1, 115200)
# 初始化uart对象，波特率为115200，数据位为8，无校验位，停止位为1
# 设置接收引脚为GPIO5，发送引脚为GPIO4
# 设置串口超时时间为100ms
uart.init(baudrate = 115200,
bits = 8,
parity = None,
stop = 1,
tx = 4,
rx = 5,
timeout = 100)
# ======================================== 主程序 ===========================================
# 串口传输数据，使用DMA
# 传输数据，使用阻塞模式
dma_uart.dma_transmit(buf=sin_wave, wait_func=uart_dma_tx_wait_func, callback=uart_dma_tx_complete_callback, blocking=True)
# 传输数据，使用非阻塞模式，记录运行时间
uart_dma_time = dma_uart.dma_transmit(buf=sin_wave, blocking=False)
# 传输数据，不使用DMA
# 记录开始时间点
start_time = time.ticks_us()
# 传输数据
uart.write(sin_wave)
# 记录结束时间点
end_time = time.ticks_us()
# 计算运行时间
uart_non_dma_time = time.ticks_diff(end_time, start_time)
# 打印调试数据，表示传输完成
print("DMA Finished,run time: %d us" % uart_dma_time)
print("Non-DMA Finished,run time: %d us" % uart_non_dma_time)
这里，我们首先声明了一个缓冲区，向其中写入幅度为 127、直流偏移为 128、采样点为 1000 而频率为 1Hz 的正弦波数据；接着定义了 uart_dma_time 和 uart_non_dma_time 变量记录使用 DMA 和 不使用 DMA 传输数据的时间，同时，我们设置了两个回调函数，用于在 DMA 传输期间和传输结束后输出调试信息。
整个程序时序如下所示：

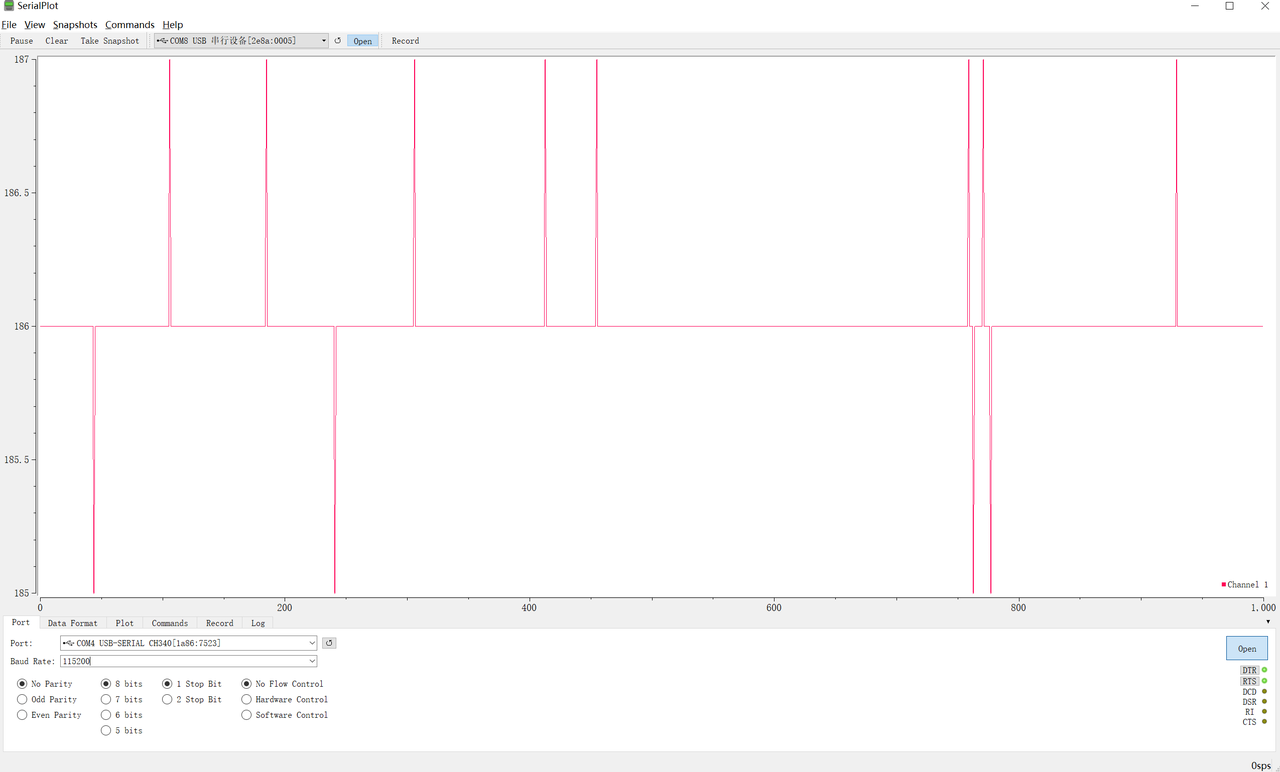

接着，我们打开 SerialPlot 软件，选择树莓派 Pico 的串口对应的端口：
数据格式设置如下：

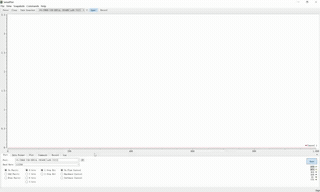

烧录代码，打开终端，显示如下：
可以看到，使用 DMA 实现串口发送数据的 CPU 占用远远小于普通的串口数据发送，非阻塞模式下，DMA 传输完成后会调用回调函数，无需 CPU 轮询。
我们也可以导出数据的 CSV 文件，查看是不是所有数据全部接收完成：
暂时无法在飞书文档外展示此内容
浙公网安备 33010602011771号
