低功耗模式底层解析：从通用原理到 Pico RP2040 寄存器配置

1.低功耗模式

在单片机的应用中，低功耗模式是为了减少系统的功耗，延长电池寿命或降低能耗而设计的一系列工作状态。这些模式通过降低时钟频率、关闭不必要的外设和处理器核心、甚至进入深度睡眠状态等方式来实现低功耗操作。

1.1 低功耗模式定义和原理

低功耗模式是指单片机在降低功耗的前提下，仍然保持某些必要功能（如定时、计数或外部事件监控）运行的操作模式。这些模式通常用于电池供电的设备，如物联网传感器、可穿戴设备或便携式电子产品，以延长设备的电池寿命。

低功耗模式通过以下几种方式实现功耗的降低：

• ​时钟管理​：通过降低系统时钟频率或停止部分时钟信号，减少功耗
• ​外设管理​：关闭或暂停不需要的外设（如 ADC、UART、I2C 等），减少它们的功耗
• ​处理器管理​：使处理器进入低功耗状态，如睡眠或深度睡眠状态，减少处理器的动态功耗
• ​电源管理​：部分单片机支持对某些模块或外围设备进行电源门控，彻底关闭其电源以实现更低的静态功耗

1.2 单片机工作模式类型

从功耗的角度看，单片机工作模式可以分为以下几种：

1. 运行模式 (Run Mode)
   1. ​定义​：这是单片机的正常工作模式，所有模块和外设都处于活动状态，系统运行在全速时钟频率下
   2. ​特点​：功耗最高，但性能也最高
2. 空闲模式 (Idle Mode)
   1. ​定义​：在空闲模式下，单片机的 CPU 停止运行，但其他外设和时钟仍然保持活动
   2. ​特点​：相比运行模式，功耗降低，适合在等待外部事件或中断时使用
3. 睡眠模式 (Sleep Mode)
   1. ​定义​：睡眠模式下，CPU 停止运行，大多数外设也进入低功耗状态，但某些关键外设（如定时器、RTC）仍然运行
   2. ​特点​：进一步降低功耗，适用于处理器暂时不需要执行任务的场景
4. 深度睡眠模式 (Deep Sleep Mode)
   1. ​定义​：深度睡眠模式下，CPU 和大部分外设都被关闭，仅保留极少数的外设（如 RTC）和 RAM 数据
   2. ​特点​：功耗极低，适用于长时间不需要处理任务的情况。通常依赖外部中断或定时器唤醒系统
5. 休眠模式 (Hibernate Mode)
   1. ​定义​：这是功耗最低的模式，在该模式下，大多数系统模块和电源都被关闭，只保留极少数的唤醒源（如 RTC 或外部中断）
   2. ​特点​：静态功耗最低，适用于极长时间的休眠状态。唤醒后通常需要重新初始化系统
6. 停止模式 (Stop Mode)
   1. ​定义​：停止模式下，所有时钟信号都被停止，只有特定的唤醒源能够唤醒单片机
   2. ​特点​：系统几乎不消耗动态功耗，静态功耗非常低，适合长时间无活动的场景

1.3 唤醒机制

单片机的唤醒机制涉及将系统从低功耗模式（如睡眠模式、休眠模式等）恢复到正常运行状态。常见的单片机唤醒来源包括：

• ​外部中断​：外部中断源（如 GPIO 引脚）连接到单片机的外部中断线，低功耗模式下，外部中断源可以继续监测外部事件，当检测到中断条件时，外部中断会触发中断请求，使系统从低功耗模式中唤醒
• ​定时器​：定时器可以在预定时间间隔后触发中断，从而唤醒系统；定时器在低功耗模式下继续运行，当定时器达到预设的时间间隔时，会生成一个中断信号，系统接收到定时器中断后，从低功耗模式中唤醒
• ​实时时钟​：RTC 时钟在低功耗模式下继续运行，通常具有非常低的功耗，当达到设定的时间点或周期时，RTC 生成中断信号，系统通过 RTC 中断从低功耗模式中唤醒
• ​内部事件​：某些内部事件（如外设完成操作、数据准备好等）也可以触发唤醒，内部事件通过设置内部标志位或寄存器来触发，当事件发生时，系统检测到内部中断，从低功耗模式中唤醒

2.树莓派 Pico 中的低功耗模式

RP2040 微控制器提供了一系列降低动态功耗和静态功耗的选项，以帮助设备在不同的操作场景下实现更高的能效。

动态功耗降低选项包括：

• ​顶级时钟门控​：可以单独控制各个外围设备和功能块的时钟，通过启用或禁用时钟来减少不必要的功耗
• ​自动时钟门控​：根据处理器的睡眠状态自动控制顶级时钟门控，当处理器进入睡眠时自动关闭不必要的时钟
• ​动态调整系统时钟频率或时钟源​：例如，可以切换到内部振荡器并禁用 PLL 和晶体振荡器来减少功耗
• ​零动态功耗的休眠状态​：在此状态下，所有时钟和振荡器都被禁用，系统可以通过 GPIO 事件或 RTC 中断唤醒，恢复正常操作

静态功耗降低选项包括：

• ​存储器进入状态保持的低功耗状态​：在不影响数据保存的情况下降低存储器的功耗
• ​外围设备的电源门控​：例如 ADC 和温度传感器支持电源门控，可以在不使用时关闭电源，降低功耗

在 RP2040 微控制器中，睡眠模式（SLEEP State）和休眠模式（DORMANT State）是两种用于降低系统功耗的状态：

• ​睡眠模式（SLEEP State​​）​：当两个 Cortex-M0+ 处理器都处于睡眠状态（例如执行 WFI 或 WFE 指令）且系统 DMA 没有任何传输时，RP2040 进入睡眠模式；当任意一个处理器因中断唤醒时，RP2040 退出睡眠模式。
  • ​时钟管理​：在睡眠模式下，系统的顶级时钟门控由 SLEEP_ENx 寄存器控制，而不是 WAKE_ENx 寄存器。这允许在处理器休眠时对时钟树进行更积极的裁剪，以降低功耗
  • ​使用场景​：例如，如果系统处于睡眠状态，等待 UART 的字符中断，那么整个系统（除了 UART）都可以进行时钟门控。UART 中断后唤醒处理器，系统退出睡眠模式，并切换回 WAKE_ENx 时钟掩码
• ​休眠模式（DORMANT State​​）​：休眠模式是一种真正的零动态功耗睡眠状态，所有时钟（包括所有振荡器）都被禁用，系统可以通过 GPIO 事件（高/低电平或上升/下降沿）或 RTC 中断来唤醒；唤醒后，重新启动一个振荡器，并在稳定后解锁振荡器输出，系统状态保持不变，代码执行从休眠前的位置继续。
  • ​时钟管理​：在休眠模式下，所有时钟和振荡器都被禁用。如果依赖 RTC 来唤醒系统，则 RTC 必须有一个外部时钟源。此外，进入休眠模式前应关闭 PLLs 以避免不必要的功耗，退出休眠模式后需要重新启动和配置 PLLs
  • ​使用场景​：这种模式非常适合在系统长时间不活动但仍需快速恢复时使用，例如待机时的深度睡眠

树莓派 Pico 各个模式下的功耗如下表所示（工作频率为 48MHz）：

以下是与睡眠模式和休眠模式相关的一些关键寄存器：

• ​SLEEP_ENx（SLEEP_EN0、SLEEP_EN1）寄存器：​这些寄存器用于在处理器进入睡眠模式（SLEEP state）时控制各个时钟域的开启和关闭。通过在 SLEEP_ENx 寄存器中设置相应的位，可以指定哪些时钟在处理器进入睡眠模式时继续运行，而哪些时钟将被关闭。这样可以减少不必要的功耗

• ​WAKE_ENx（WAKE_EN0、WAKE_EN1）寄存器：​这些寄存器用于控制系统在唤醒模式下（Wake state）哪些时钟域应该开启。当处理器从睡眠状态（SLEEP state）中唤醒时，系统将切换到 WAKE_ENx 寄存器定义的时钟配置，从而重新启用必要的时钟域

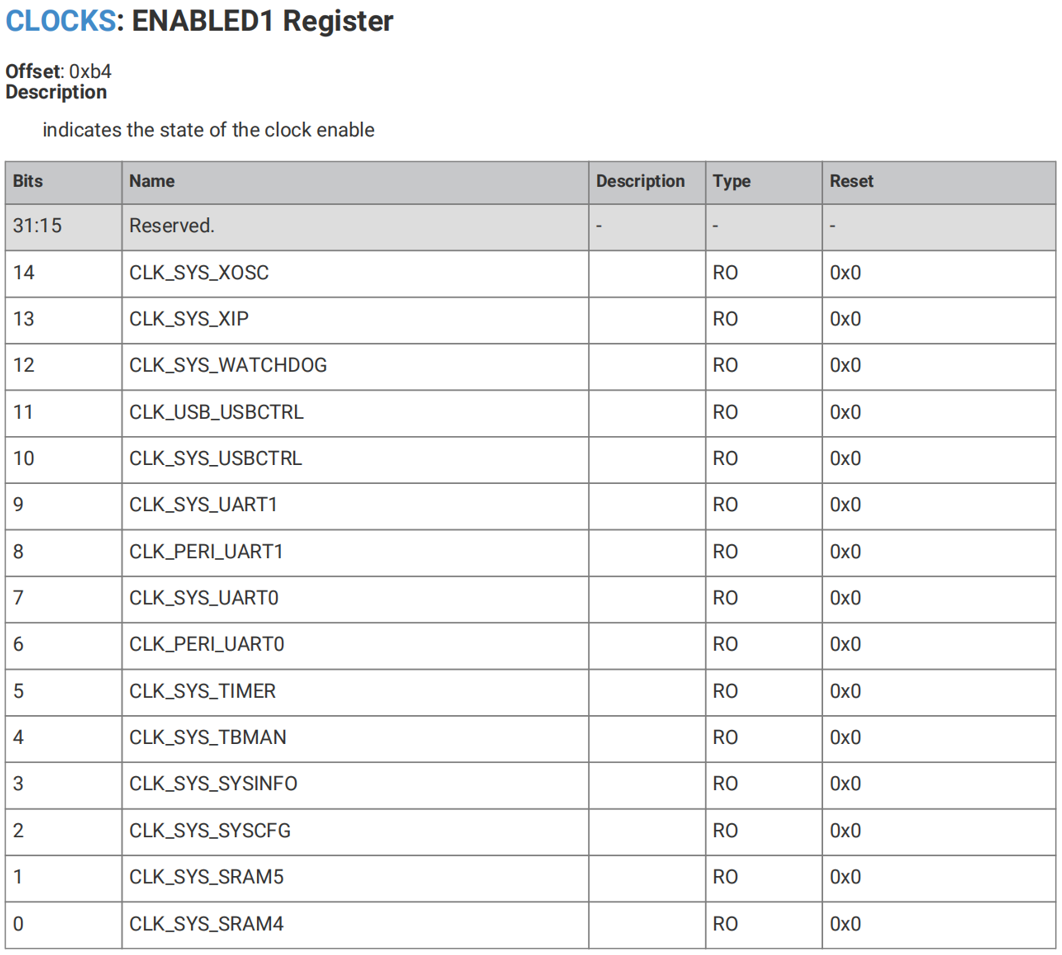

• ​ENABLEDx（ENABLED0、ENABLED1）寄存器：​这些寄存器指示了当前各个时钟域的使能状态。它们显示了在当前状态下（无论是睡眠模式还是唤醒模式）哪些时钟域是启用的，哪些是禁用的

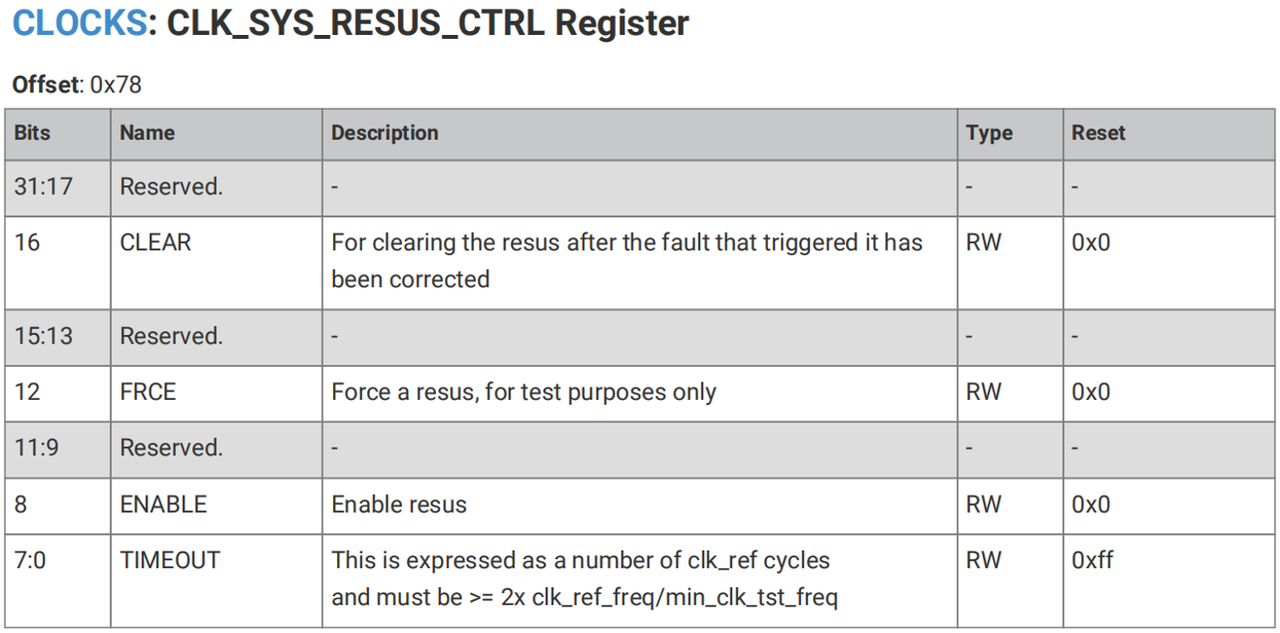

• ​CLK_SYS_RESUS_CTRL 和 CLK_SYS_RESUS_STATUS 寄存器：​这些寄存器与系统时钟恢复功能相关。当系统因某些条件进入一个极低功耗状态时，这些寄存器可以帮助管理系统时钟的重新启用，确保系统在需要时能够正常恢复运行

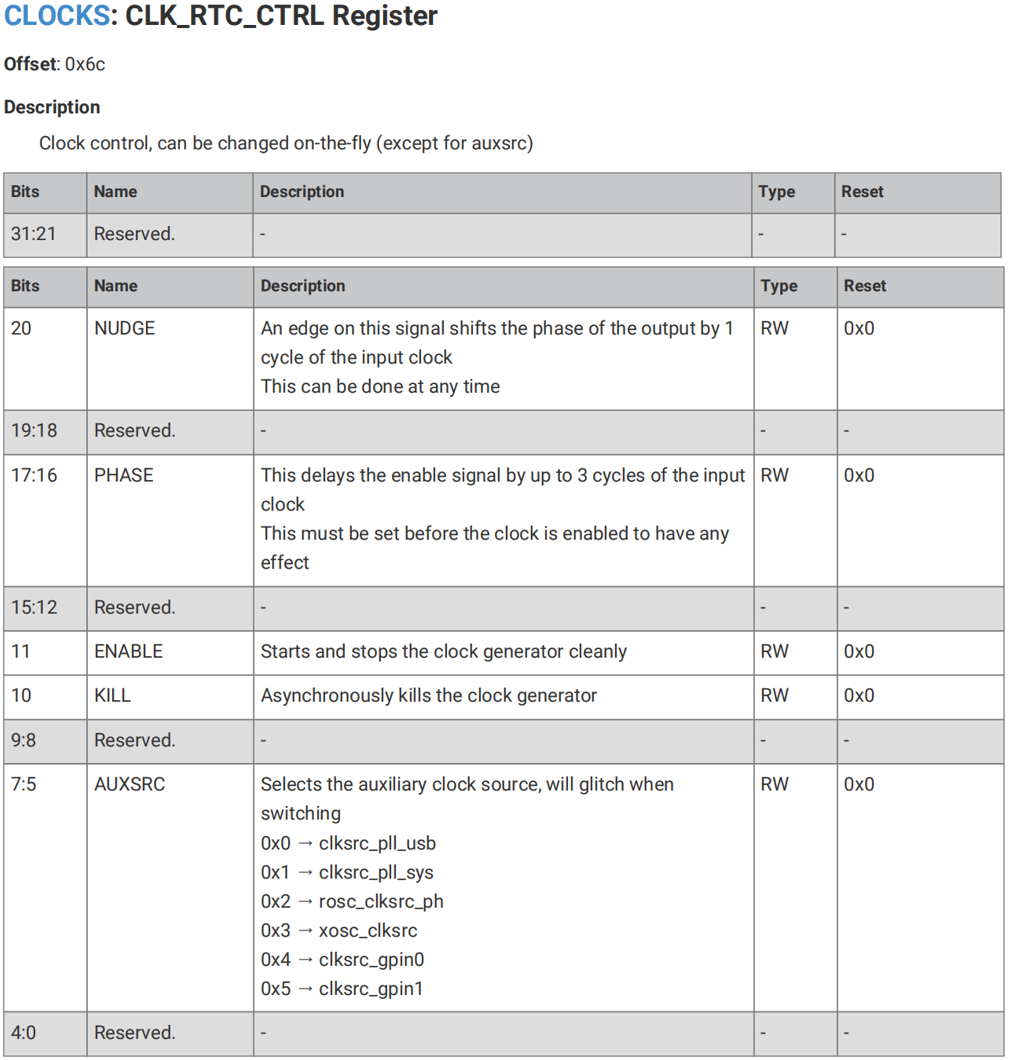

• ​CLK_RTC_CTRL、CLK_RTC_DIV 和 CLK_RTC_SELECTED 寄存器：​这些寄存器控制实时时钟（RTC）的时钟源选择和分频器设置。在处理器进入 DORMANT（休眠）状态时，如果依赖 RTC 来唤醒系统，则必须确保这些寄存器已正确配置，RTC 有一个外部时钟源以维持其运行。

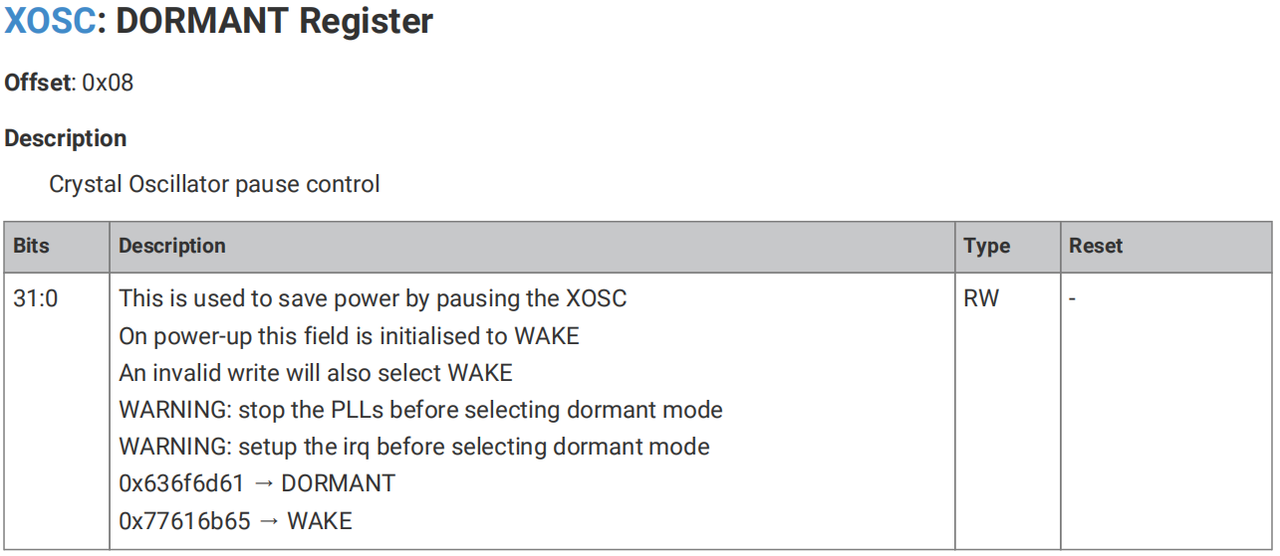

• ​DORMANT 模式控制：​通过向 DORMANT 寄存器写入特定的关键字，系统可以进入真正的零动态功耗休眠状态（DORMANT state）。在这种状态下，所有时钟（包括振荡器）都被禁用，系统仅在 GPIO 事件或 RTC 中断时被唤醒

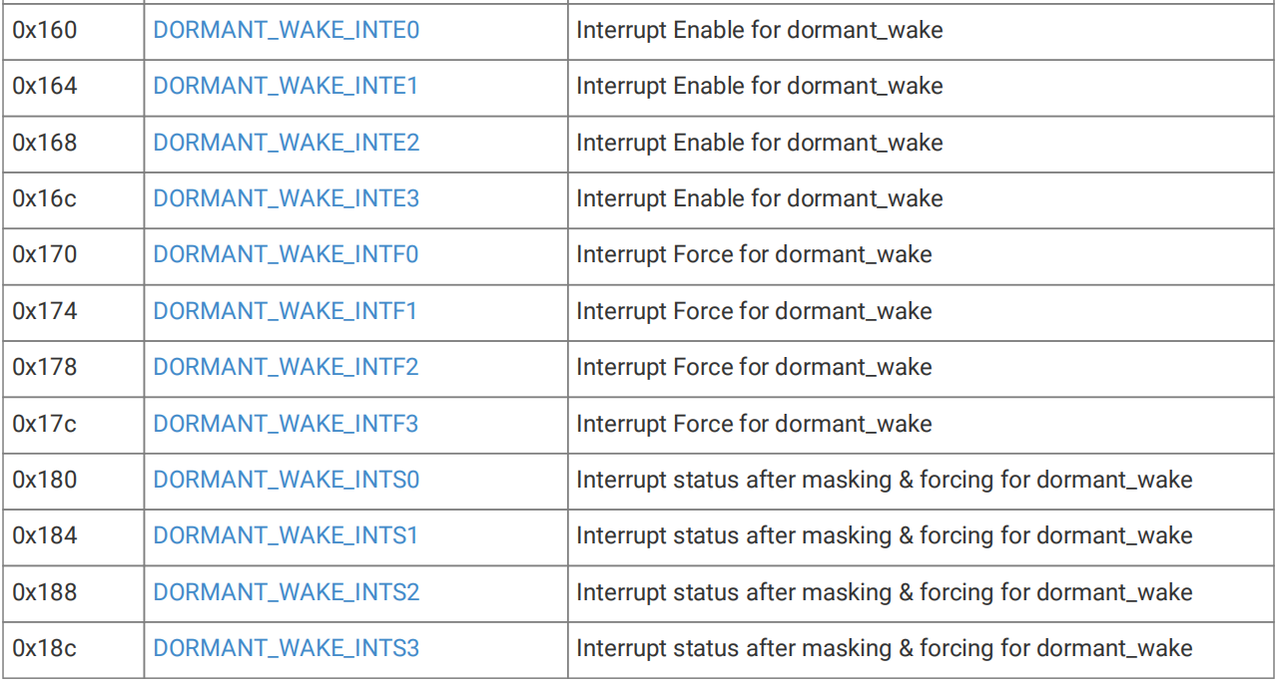

DORMANT_WAKE_INTEx 寄存器用于启用 DORMANT 模式的唤醒中断，DORMANT_WAKE_INTFx 寄存器用于强制触发 DORMANT 模式唤醒中断，而 DORMANT_WAKE_INTSx 寄存器用于显示 DORMANT 模式唤醒中断的状态：
