嵌入式进阶：手把手教你用 MicroPython 实现带恢复机制的软件看门狗

在上一节的示例中，我们使用树莓派 Pico 内置看门狗实现监控系统运行状况并重启设备，但可以在文档中发现，内置看门狗也具有一些问题：

主要集中在以下两个部分：

• ​固定超时时间：​一旦配置好超时时间，运行期间无法调整；同时一旦超时未喂狗，硬件立即触发复位，无法延迟或者做其他处理。
• ​缺乏扩展性：​硬件看门狗只负责监控并复位，无法在复位前记录状态、做日志处理或尝试系统恢复。

在实际应用中，当程序出现跑飞或者异常情况时，我们通常会先尝试通过恢复操作来修复问题，例如重新初始化关键模块、重启部分功能或者执行日志记录。软件看门狗正是为此设计的，在单片机系统中，软件看门狗可以通过定时器或计数器来实现。其原理是利用定时器或计数器作为定时触发源，定时器不断倒计时，如果在设定的时间内没有被重新加载或“喂狗”，则认为系统已经陷入死循环或无法响应，触发看门狗功能，如系统复位或执行其他安全操作。

在我们如下的代码中，实现了一个多功能基于定时器实现的软件看门狗，其主要特性包括：

• ​灵活的超时设置与复位延迟：​软件看门狗基于定时器实现，超时时间可以根据实际需要进行配置和动态修改；同时在触发复位前可设置延迟时间，为系统恢复操作预留时间。
• ​可主动停止：​可以通过调用 stop() 方法停止定时器，方便在系统维护升级等场景下临时关闭看门狗保护。
• ​灵活参数设置：​可对允许连续未喂狗的次数、调试模式是否开启、触发复位前的延迟时间进行设置。
• ​灵活扩展功能：​用户可通过传入自定义函数实现状态记录与日志、触发条件判断、恢复操作机制：
  • ​状态记录与日志​：允许注册状态记录回调函数，在发生故障时记录当前状态、时间戳和失败次数，便于后续问题排查。
  • ​触发条件判断​：可以通过自定义触发条件判断函数决定是否允许触发复位。例如，在某些故障场景下可先尝试恢复而非立即复位。
  • ​恢复操作机制​：当检测到程序跑飞时，可以先尝试调用恢复操作（如重连网络、重启部分功能等），仅在恢复失败后才最终触发复位，这样更符合实际需求。
• ​调试与性能监控：​利用计时装饰器可以统计看门狗回调函数的执行时间，有助于了解系统实时性能并进行优化；并且开启调试模式后，会输出详细的状态信息和执行日志，方便开发者实时监控系统状态和故障响应过程。

具有以下方法和属性：

软件看门狗自定义类代码如下：

# 分配紧急异常缓冲区（必须位于所有中断代码之前）
micropython.alloc_emergency_exception_buf(100)

# 软件看门狗类
class SoftwareWatchdog:
    """
​    软件看门狗类，使用MicroPython的Timer实现看门狗功能。
​    该类封装了基于定时器的看门狗逻辑，支持超时检测、喂狗操作、状态记录、触发条件判断和恢复操作等功能。
​    通过注册回调函数，用户可以自定义状态记录、触发条件和恢复操作逻辑。

​    Attributes:
​        timeout (int): 看门狗超时时间，单位为毫秒（默认4000ms）。
​        debug (bool): 是否开启调试模式（默认开启）。
​        max_failures (int): 连续喂狗失败的最大次数（默认1次）。
​        reset_delay (int): 触发复位前的延迟时间，单位为毫秒（默认3000ms）。
​        feed_successful (bool): 喂狗标志，表示是否成功喂狗。
​        timer (Timer): 软件定时器实例，用于周期性检测喂狗状态。
​        feed_count (int): 喂狗次数计数器。
​        trigger_count (int): 看门狗触发次数计数器。
​        failure_count (int): 连续喂狗失败次数计数器。
​        _state_recorder (callable): 用户自定义状态记录回调函数。
​        _trigger_condition (callable): 用户自定义触发条件回调函数。
​        _recovery_handler (callable): 用户自定义恢复操作回调函数。

​    Methods:
​        __init__(self, timeout: int = 4000, debug: bool = True, max_failures: int = 1, reset_delay: int = 3000) -> None:
​            初始化软件看门狗实例。

​        _initialize_timer(self) -> None:
​            初始化定时器并设置回调函数。

​        register_state_recorder(self, recorder: callable[[], None]) -> None:
​            注册状态记录回调函数。

​        set_trigger_condition(self, condition: callable[[], bool]) -> None:
​            设置触发条件回调函数。

​        register_recovery_handler(self, handler: callable[[], bool]) -> None:
​            注册恢复操作回调函数。

​        _watchdog_callback(self, t: Timer) -> None:
​            定时器回调函数，判断是否及时喂狗，同时具有状态记录和条件判断是否触发复位功能。

​        feed(self) -> None:
​            喂狗操作，重置喂狗标志。

​        stop(self) -> None:
​            停止看门狗定时器。

​        __del__(self) -> None:
​            析构函数，确保定时器资源释放。
​    """
​    ​def __init__(self, timeout: int = 4000, debug: bool = True, max_failures: int = 1, reset_delay: int = 3000) -> None:
        """
​        初始化软件看门狗。

​        Args:
​            timeout (int): 看门狗超时时间，单位为毫秒（默认4000ms）。
​            debug (bool): 是否开启调试模式（默认开启）。
​            max_failures (int): 连续喂狗失败的最大次数（默认1次）。
​            reset_delay (int): 触发复位前的延迟时间，单位为毫秒（默认3000ms）。

​        Returns:
​            None

​        Raises:
​            ValueError: 如果参数timeout、max_failures、reset_delay不是正整数或debug不是布尔值。
​        """
​        ​# 入口参数检查
        if not isinstance(reset_delay, int) or reset_delay <= 0:
            raise ValueError("reset_delay must be a positive integer")

        if not isinstance(timeout, int) or timeout <= 0:
            raise ValueError("timeout must be a positive integer")

        if not isinstance(max_failures, int) or max_failures <= 0:
            raise ValueError("max_failures must be a positive integer")

        if not isinstance(debug, bool):
            raise TypeError("debug must be a boolean value")

        # 设置超时时间
        self.timeout = timeout
        # 设置调试模式
        self.debug = debug
        # 设置最大失败次数
        self.max_failures = max_failures
        # 设置复位延迟时间
        self.reset_delay = reset_delay

        # 初始化喂狗标志为False
        self.feed_successful = False
        # 初始化软件定时器
        self.timer = Timer(-1)

        # 初始化喂狗次数
        self.feed_count = 0
        # 初始化看门狗触发次数
        self.trigger_count = 0
        # 初始化连续喂狗失败次数
        self.failure_count = 0

        # 初始化用户自定义状态记录函数为None
        self._state_recorder = None
        # 初始化用户自定义触发条件函数为None
        self._trigger_condition = None
        # 初始化恢复操作回调函数为None
        self._recovery_handler = None

        # 初始化定时器
        self._initialize_timer()

    def _initialize_timer(self) -> None:
        """
​        初始化定时器并设置回调函数。

​        Args:
​            None

​        Returns:
​            None
​        """
​        ​# 初始化定时器，设置周期和回调函数
        self.timer.init(period=self.timeout, mode=Timer.PERIODIC, callback=lambda t: schedule(self._watchdog_callback, t))

    def register_state_recorder(self, recorder: callable[[], None]) -> None:
        """
​        注册状态记录回调函数。

​        Args:
​            recorder (callable): 无参数无返回值的回调函数，用于记录状态

​        Returns:
​            None

​        Raises:
​            TypeError: 如果参数recorder不是callable类型。
​        """
​        ​# 检查recorder是否为可调用对象
        if not callable(recorder):
            raise TypeError("State recorder must be callable")

        # 设置状态记录回调函数
        self._state_recorder = recorder

    def set_trigger_condition(self, condition: callable[[], bool]) -> None:
        """
​        设置触发条件回调函数。

​        Args:
​            condition (callable): 无参数返回bool的回调函数，返回为True表示允许触发重启。

​        Returns:
​            None

​        Raises:
​            TypeError: 如果参数condition不是callable类型。
​        """
​        ​# 检查condition是否为可调用对象
        if not callable(condition):
            raise TypeError("Trigger condition must be callable")

        # 设置触发条件回调函数
        self._trigger_condition = condition

    def register_recovery_handler(self, handler: callable[[], bool]) -> None:
        """
​        注册恢复操作回调函数。

​        Args:
​            handler (callable): 无参数有返回值的回调函数，用于执行恢复操作，返回值为True表示恢复操作成功，False表示恢复操作失败。

​        Returns:
​            None

​        Raises:
​            TypeError: 如果参数handler不是callable类型。
​        """
​        ​# 检查handler是否为可调用对象
        if not callable(handler):
            raise TypeError("Recovery handler must be callable")

        # 设置恢复操作回调函数
        self._recovery_handler = handler

    # 使用@timed_function装饰器，SoftwareWatchdog._watchdog_callback方法运行时间
    @timed_function
    def _watchdog_callback(self, t: Timer) -> None:
        """
​        定时器回调函数，判断是否及时喂狗，同时具有状态记录和条件判断是否触发复位功能。

​        Args:
​            t (Timer): 定时器对象（由Timer自动传入）。

​        Returns:
​            None

​        Raises:
​            Exception: 如果状态记录回调函数执行时发生错误。
​            Exception: 如果恢复操作回调函数执行时发生错误。
​            TypeError: 如果恢复操作回调函数的返回值不是布尔类型。
​            Exception: 如果触发条件回调函数执行时发生错误。
​        """

​        ​# 原子读取喂狗标志
        irq_state = disable_irq()
        feed_flag = self.feed_successful
        enable_irq(irq_state)

        # 检查是否及时喂狗
        if not feed_flag:
            # 增加连续失败次数
            self.failure_count += 1
            # 增加触发次数
            self.trigger_count += 1

            # 如果调试模式开启，打印触发信息
            if self.debug:
                print("[Watchdog] Triggered ({} failures, {} total triggers)".format(
                    self.failure_count, self.trigger_count))

            # 执行状态记录（如果已注册）
            if self._state_recorder:
                try:
                    self._state_recorder()
                except Exception as e:
                    if self.debug:
                        print("[Error] Failed to record state:", str(e))

            # 检查连续失败次数是否达到最大值
            if self.failure_count >= self.max_failures:

                # 恢复操作是否成功的标志
                recovery_successful = False

                # 尝试恢复操作
                if self._recovery_handler:
                    try:
                        if self.debug:
                            print("[Watchdog] Attempting recovery...")
                        # 尝试恢复操作
                        recovery_successful = self._recovery_handler()
                        # 判断recovery_successful是否为bool变量
                        if not isinstance(recovery_successful, bool):
                            raise TypeError("Recovery handler must return a boolean value")
                    except Exception as e:
                        if self.debug:
                            print("[Error] Recovery handler failed:", str(e))

                # 检查恢复操作是否成功
                if recovery_successful:
                    # 重置连续失败次数
                    self.failure_count = 0
                    # 重置应该触发标注位
                    self.should_trigger = False
                    if self.debug:
                        print("[Watchdog] Recovery successful, resetting failure count...")
                else:
                    # 如果恢复失败，检查触发条件

                    # 默认触发
                    should_trigger = True
                    # 检查触发条件是否已注册
                    if self._trigger_condition:
                        try:
                            # 执行触发条件检查
                            should_trigger = self._trigger_condition()
                        except Exception as e:
                            if self.debug:
                                print("[Error] Trigger condition check failed:", str(e))
                            # 默认触发
                            should_trigger = True

                    # 如果满足触发条件，触发复位
                    if should_trigger:
                        if self.debug:
                            print("[Watchdog] Max failures reached, resetting system after %d ms..." %(self.reset_delay))
                        # 创建单次定时器，延迟指定时间后执行复位
                        self.reset_timer = Timer(-1)
                        self.reset_timer.init(period=self.reset_delay, mode=Timer.ONE_SHOT, callback=lambda t: reset())
        else:
            # 重置连续失败次数
            self.failure_count = 0

            # 原子重置
            irq_state = disable_irq()
            # 复位喂狗标志
            self.feed_successful = False
            enable_irq(irq_state)

    def feed(self) -> None:
        """
​        喂狗操作，重置喂狗标志。

​        Args:
​            None

​        Returns:
​            None
​        """
​        ​irq_state = disable_irq()
        self.feed_successful = True
        # 增加喂狗次数
        self.feed_count += 1
        enable_irq(irq_state)

        # 如果调试模式开启，打印喂狗时间
        if self.debug:
            print("Watchdog fed at:", time.ticks_ms())

    def stop(self) -> None:
        """
​        停止看门狗定时器。

​        Args:
​            None

​        Returns:
​            None
​        """
​        ​# 停止定时器
        self.timer.deinit()
        if self.debug:
            print("Watchdog stopped.")

    def __del__(self):
        """
​        析构函数：确保定时器资源释放。

​        Args:
​            None

​        Returns:
​            None
​        """
​        ​self.timer.deinit()
        if self.debug:
            print("Watchdog resources released.")

可以看到，在定义类之前，我们先分配了一块紧急异常内存缓冲区，用于存储在中断上下文中发生异常时的异常信息，确保即使在中断中发生异常，也能捕获并记录异常信息，从而便于后续调试和排查问题。

该类的基本原理如上文所说，即利用 MicroPython 的 Timer 模块在 _initialize_timer() 方法中创建周期性定时器，定时调用 _watchdog_callback 回调函数检查喂狗标志，从而实现看门狗机制，类似于硬件看门狗；在检测到连续未喂狗（即系统未正常响应）的情况时，通过触发恢复操作或系统复位来防止系统长时间处于异常状态。

实现扩展功能的核心方法为定时器回调函数 _watchdog_callback:

其流程可以概括为：

1. ​喂狗检测​：首先读取 feed_successful 标志检测是否有喂狗操作，如果在当前周期内没有收到喂狗信号（feed_successful 为 False），则增加连续失败计数和总触发次数，并输出调试信息。
2. ​状态记录​：如果用户注册了状态记录函数，则在未喂狗时调用该函数记录当前状态。
3. ​恢复与复位决策​：
   1. 当连续失败次数达到允许连续未喂狗的次数 max_failures 时，首先尝试调用恢复操作。
   2. 如果恢复操作成功，重置连续失败计数；若恢复失败，再通过触发条件判断（如果注册了条件函数）决定是否启动系统复位。
   3. 系统复位通过创建一个一次性定时器实现，延迟 reset_delay 毫秒后调用 reset() 进行复位。

具体时序如下图所示：

用户可以通过下面三个方法来实现自定义回调函数注册：

• ​状态记录函数​：用户可以通过 register_state_recorder 方法注册一个状态记录回调函数，该函数可用于记录当前系统状态、日志信息等，便于故障排查。
• ​触发条件判断函数​：通过 set_trigger_condition 方法设置一个返回布尔值的回调函数，用于判断是否在恢复失败后满足触发系统复位的条件。用户可以根据系统具体需求进行自定义。
• ​恢复操作函数​：利用 register_recovery_handler 方法注册恢复操作回调函数，当连续喂狗失败达到上限时，该函数被调用以尝试恢复系统。如果恢复成功，则失败计数重置；否则，根据触发条件可能进入复位流程。

接下来，我们定义几个自定义回调函数对该类进行测试：

# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/8/16 上午10:51
# @Author  : 李清水
# @File    : main.py
# @Description : WDT看门狗定时器类实验，使用Pico软件定时器实现

# ======================================== 导入相关模块 ========================================

# 导入硬件相关模块
from machine import Timer, reset, disable_irq, enable_irq
# 导入时间相关模块
import time
# 导入scheduler方法
from micropython import schedule
# 导入micropython相关模块
import micropython

# ======================================== 全局变量 ============================================

# 设置触发条件的阈值
threshold = 10
# 假设当前的值是0
current_value = 12
# 声明看门狗对象
watchdog = None

# ======================================== 功能函数 ============================================

# 用户自定义状态记录函数
def user_log_critical_time() -> None:
    """
​    用户自定义状态记录函数，用于将当前时间戳、当前值、看门狗触发次数、连续喂狗失败次数写入日志文件。
​    当日志文件行数超过 50 条时，自动创建新的日志文件。

​    Args:
​        None

​    Returns:
​        None

​    Raises:
​        Exception: 如果写入日志文件时发生错误。
​    """
​    ​# 声明全局变量
    global watchdog, current_value

    # 获取当前时间戳
    timestamp = time.ticks_ms()

    # 日志文件的基础名称
    log_base_name = "/log"
    log_extension = ".txt"
    log_index = 0
    log_file = f"{log_base_name}{log_index}{log_extension}"

    # 查找最新的日志文件
    while True:
        try:
            # 尝试打开文件以检查是否存在
            with open(log_file, "r") as f:
                lines = f.readlines()
                # 如果文件行数小于 10，继续使用当前文件
                if len(lines) < 10:
                    break
        except OSError:
            # 如果文件不存在，使用当前文件
            break
        # 如果文件行数超过 10，递增索引，尝试下一个文件
        log_index += 1
        log_file = f"{log_base_name}{log_index}{log_extension}"

    # 将时间戳、当前值、看门狗触发次数、连续喂狗失败次数写入日志文件
    try:
        with open(log_file, "a") as f:
            # 使用 % 格式化字符串
            log_entry = "Timestamp: %d ms, Current Value: %d, Triggers: %d, Failures: %d\n" % (
                timestamp, current_value, watchdog.trigger_count, watchdog.failure_count
            )
            f.write(log_entry)
            # 确保数据写入存储设备
            f.flush()
    except Exception as e:
        print("[Error] Failed to write log:", str(e))

# 用户自定义触发条件函数
@micropython.native
def user_check_threshold() -> bool:
    """
​    用户自定义触发条件函数，用于判断是否达到阈值。

​    Args:
​        None

​    Returns:
​        bool: True表示达到阈值，False表示未达到阈值

​    Raises:
​        None
​    """
​    ​# 声明全局变量
    global current_value, threshold

    # 检查是否达到阈值
    if current_value >= threshold:
        # 到达触发阈值，返回True并打印信息
        print("[Trigger] Threshold reached, triggering watchdog...")
        return True

    # 没有达到阈值，返回False并打印信息
    print("[Info] Current value is below threshold, no need to trigger watchdog...")
    return False

# 自定义恢复操作函数
@micropython.native
def user_recovery_handler() -> bool:
    """
​    用户自定义恢复操作函数，用于执行恢复操作。

​    Args:
​        None

​    Returns:
​        bool: True表示恢复操作成功，False表示恢复操作失败

​    Raises:
​        Exception: 如果恢复操作执行过程中发生错误。
​    """
​    ​# 声明全局变量
    global watchdog

    # 打印恢复操作信息
    print("[Recovery] Attempting to recover system...")

    # 模拟恢复操作
    try:
        # 用户可以在这里执行恢复操作，例如重启系统、重新连接网络等。
        pass
    except Exception as e:
        print("[Error] Failed to recover system:", str(e))
        # 返回False表示恢复操作失败
        return False

    # 打印恢复操作成功信息
    print("[Recovery] Recovery operation completed successfully.")

    # 返回True表示恢复操作成功
    return True

接下来我们对其函数进行讲解：

• ​状态记录​user_log_critical_time()​​函数：​我们记录系统的关键状态信息，包括当前时间戳、当前值、看门狗触发次数以及连续喂狗失败次数，并创建了记录日志文件将其关键信息写入到 log 文件中：
  • ​日志文件管理：​通过构造日志文件名（如 /log0.txt、/log1.txt 等），依次检测当前日志文件是否存在，以及文件行数是否低于阈值；如果当前文件行数达到或超过阈值，就递增日志文件索引，使用新文件记录，从而避免单个文件过大。
  • ​状态记录：​获取当前系统时间（毫秒级别），并利用设置的全局变量构造日志记录内容；使用 % 格式化字符串拼接日志条目，再以追加模式写入文件。
  • ​异常处理：​使用 try/except 捕捉文件操作中的异常，确保在写入日志时遇到错误能够输出提示，避免程序中断。
• ​触发条件判断​user_check_threshold()​​函数：​检查系统当前状态值是否达到预设的阈值，如果 current_value 大于或等于阈值，则认为触发条件满足，并返回 True，同时输出提示信息；否则返回 False，该函数仅是用于测试软件定时器类的触发条件判断功能，为方便讲解将系统当前状态值设定为固定值。
• ​恢复操作​user_recovery_handler()​​函数：​这里，我们模拟执行系统恢复操作，当系统连续喂狗失败达到一定次数后，调用此函数尝试进行恢复；如果恢复操作成功（在此例中始终模拟成功），则返回 True；若遇到异常或操作失败则返回 False，为方便讲解这里我们假定恢复操作成功。

这里，在触发条件判断 user_check_threshold() 函数和恢复操作 user_recovery_handler() 函数中，我们使用了函数装饰器 @micropython.native 来启用本地代码发射器，生成的本地代码运行速度更快，性能提升显著（大约是字节码的两倍），但代价是本地代码体积更大，占用更多的存储空间。

同时，再导入一个计时装饰器，用于计算并打印函数/方法运行时间：

# 计时装饰器，用于计算函数运行时间
@micropython.native
def timed_function(f: callable, *args: tuple, **kwargs: dict) -> callable:
    """
​    计时装饰器，用于计算并打印函数/方法运行时间。

​    Args:
​        f (callable): 需要传入的函数/方法
​        args (tuple): 函数/方法 f 传入的任意数量的位置参数
​        kwargs (dict): 函数/方法 f 传入的任意数量的关键字参数

​    Returns:
​        callable: 返回计时后的函数
​    """
​    ​myname = str(f).split(' ')[1]

    def new_func(*args: tuple, **kwargs: dict) -> any:
        t: int = time.ticks_us()
        result = f(*args, **kwargs)
        delta: int = time.ticks_diff(time.ticks_us(), t)
        print('Function {} Time = {:6.3f}ms'.format(myname, delta / 1000))
        return result

    return new_func

初始化软件看门狗实例之后，可以通过 register_state_recorder() 方法、set_trigger_condition() 方法、register_recovery_handler() 方法来注册相关函数，其实现原理就是通过传入并存储函数的引用来实现的，以下面 register_recovery_handler() 方法为例：

def register_state_recorder(self, recorder: callable[[], None]) -> None:
    """
​    注册状态记录回调函数。

​    Args:
​        recorder (callable): 无参数无返回值的回调函数，用于记录状态

​    Returns:
​        None

​    Raises:
​        TypeError: 如果参数recorder不是callable类型。
​    """
​    ​# 检查recorder是否为可调用对象
    if not callable(recorder):
        raise TypeError("State recorder must be callable")

    # 设置状态记录回调函数
    self._state_recorder = recorder

这里，recorder 只是一个函数引用，它指向用户传入的函数，之后，当 self._state_recorder() 被调用时，它会执行原始函数的代码。

我们可以通过下面的语句来注册相关函数：

# 初始化软件看门狗，设置超时时间为4秒，最大连续失败次数为3次，复位延迟时间为1秒
watchdog = SoftwareWatchdog(timeout=4000, debug=True, max_failures=3, reset_delay=1000)
# 注册状态记录回调函数
watchdog.register_state_recorder(user_log_critical_time)
# 设置触发条件回调函数
watchdog.set_trigger_condition(user_check_threshold)
# 注册恢复操作回调函数
watchdog.register_recovery_handler(user_recovery_handler)

以下代码可以在我们提供的资料包中 elegance-devkit v1\Demo\53 WDG_Timer 文件夹找到。

在下面的示例中，我们将会使用上面实现的 SoftwareWatchdog 软件定时器类监控系统的运行状态，并在系统出现异常时执行恢复操作，完整代码如下所示：

# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/8/16 上午10:51
# @Author  : 李清水
# @File    : main.py
# @Description : WDT看门狗定时器类实验，使用Pico软件定时器实现

# ======================================== 导入相关模块 ========================================

# 导入硬件相关模块
from machine import Timer, reset, disable_irq, enable_irq
# 导入时间相关模块
import time
# 导入scheduler方法
from micropython import schedule
# 导入micropython相关模块
import micropython

# ======================================== 全局变量 ============================================

# 设置触发条件的阈值
threshold = 10
# 假设当前的值是0
current_value = 12
# 声明看门狗对象
watchdog = None

# ======================================== 功能函数 ============================================

# 用户自定义状态记录函数
def user_log_critical_time() -> None:
    """
​    用户自定义状态记录函数，用于将当前时间戳、当前值、看门狗触发次数、连续喂狗失败次数写入日志文件。
​    当日志文件行数超过 50 条时，自动创建新的日志文件。

​    Args:
​        None

​    Returns:
​        None

​    Raises:
​        Exception: 如果写入日志文件时发生错误。
​    """
​    ​# 声明全局变量
    global watchdog, current_value

    # 获取当前时间戳
    timestamp = time.ticks_ms()

    # 日志文件的基础名称
    log_base_name = "/log"
    log_extension = ".txt"
    log_index = 0
    log_file = f"{log_base_name}{log_index}{log_extension}"

    # 查找最新的日志文件
    while True:
        try:
            # 尝试打开文件以检查是否存在
            with open(log_file, "r") as f:
                lines = f.readlines()
                # 如果文件行数小于 10，继续使用当前文件
                if len(lines) < 10:
                    break
        except OSError:
            # 如果文件不存在，使用当前文件
            break
        # 如果文件行数超过 10，递增索引，尝试下一个文件
        log_index += 1
        log_file = f"{log_base_name}{log_index}{log_extension}"

    # 将时间戳、当前值、看门狗触发次数、连续喂狗失败次数写入日志文件
    try:
        with open(log_file, "a") as f:
            # 使用 % 格式化字符串
            log_entry = "Timestamp: %d ms, Current Value: %d, Triggers: %d, Failures: %d\n" % (
                timestamp, current_value, watchdog.trigger_count, watchdog.failure_count
            )
            f.write(log_entry)
            # 确保数据写入存储设备
            f.flush()
    except Exception as e:
        print("[Error] Failed to write log:", str(e))

# 用户自定义触发条件函数
@micropython.native
def user_check_threshold() -> bool:
    """
​    用户自定义触发条件函数，用于判断是否达到阈值。

​    Args:
​        None

​    Returns:
​        bool: True表示达到阈值，False表示未达到阈值

​    Raises:
​        None
​    """
​    ​# 声明全局变量
    global current_value, threshold

    # 检查是否达到阈值
    if current_value >= threshold:
        # 到达触发阈值，返回True并打印信息
        print("[Trigger] Threshold reached, triggering watchdog...")
        return True

    # 没有达到阈值，返回False并打印信息
    print("[Info] Current value is below threshold, no need to trigger watchdog...")
    return False

# 自定义恢复操作函数
@micropython.native
def user_recovery_handler() -> bool:
    """
​    用户自定义恢复操作函数，用于执行恢复操作。

​    Args:
​        None

​    Returns:
​        bool: True表示恢复操作成功，False表示恢复操作失败

​    Raises:
​        Exception: 如果恢复操作执行过程中发生错误。
​    """
​    ​# 声明全局变量
    global watchdog

    # 打印恢复操作信息
    print("[Recovery] Attempting to recover system...")

    # 模拟恢复操作
    try:
        # 用户可以在这里执行恢复操作，例如重启系统、重新连接网络等。
        pass
    except Exception as e:
        print("[Error] Failed to recover system:", str(e))
        # 返回False表示恢复操作失败
        return False

    # 打印恢复操作成功信息
    print("[Recovery] Recovery operation completed successfully.")

    # 返回True表示恢复操作成功
    return True

# 计时装饰器，用于计算函数运行时间
@micropython.native
def timed_function(f: callable, *args: tuple, **kwargs: dict) -> callable:
    """
​    计时装饰器，用于计算并打印函数/方法运行时间。

​    Args:
​        f (callable): 需要传入的函数/方法
​        args (tuple): 函数/方法 f 传入的任意数量的位置参数
​        kwargs (dict): 函数/方法 f 传入的任意数量的关键字参数

​    Returns:
​        callable: 返回计时后的函数
​    """
​    ​myname = str(f).split(' ')[1]

    def new_func(*args: tuple, **kwargs: dict) -> any:
        t: int = time.ticks_us()
        result = f(*args, **kwargs)
        delta: int = time.ticks_diff(time.ticks_us(), t)
        print('Function {} Time = {:6.3f}ms'.format(myname, delta / 1000))
        return result

    return new_func

# ======================================== 自定义类 ============================================

# 分配紧急异常缓冲区（必须位于所有中断代码之前）
micropython.alloc_emergency_exception_buf(100)

# 软件看门狗类
class SoftwareWatchdog:
    """
​    软件看门狗类，使用MicroPython的Timer实现看门狗功能。
​    该类封装了基于定时器的看门狗逻辑，支持超时检测、喂狗操作、状态记录、触发条件判断和恢复操作等功能。
​    通过注册回调函数，用户可以自定义状态记录、触发条件和恢复操作逻辑。

​    Attributes:
​        timeout (int): 看门狗超时时间，单位为毫秒（默认4000ms）。
​        debug (bool): 是否开启调试模式（默认开启）。
​        max_failures (int): 连续喂狗失败的最大次数（默认1次）。
​        reset_delay (int): 触发复位前的延迟时间，单位为毫秒（默认3000ms）。
​        feed_successful (bool): 喂狗标志，表示是否成功喂狗。
​        timer (Timer): 软件定时器实例，用于周期性检测喂狗状态。
​        feed_count (int): 喂狗次数计数器。
​        trigger_count (int): 看门狗触发次数计数器。
​        failure_count (int): 连续喂狗失败次数计数器。
​        _state_recorder (callable): 用户自定义状态记录回调函数。
​        _trigger_condition (callable): 用户自定义触发条件回调函数。
​        _recovery_handler (callable): 用户自定义恢复操作回调函数。

​    Methods:
​        __init__(self, timeout: int = 4000, debug: bool = True, max_failures: int = 1, reset_delay: int = 3000) -> None:
​            初始化软件看门狗实例。

​        _initialize_timer(self) -> None:
​            初始化定时器并设置回调函数。

​        register_state_recorder(self, recorder: callable[[], None]) -> None:
​            注册状态记录回调函数。

​        set_trigger_condition(self, condition: callable[[], bool]) -> None:
​            设置触发条件回调函数。

​        register_recovery_handler(self, handler: callable[[], bool]) -> None:
​            注册恢复操作回调函数。

​        _watchdog_callback(self, t: Timer) -> None:
​            定时器回调函数，判断是否及时喂狗，同时具有状态记录和条件判断是否触发复位功能。

​        feed(self) -> None:
​            喂狗操作，重置喂狗标志。

​        stop(self) -> None:
​            停止看门狗定时器。

​        __del__(self) -> None:
​            析构函数，确保定时器资源释放。
​    """
​    ​def __init__(self, timeout: int = 4000, debug: bool = True, max_failures: int = 1, reset_delay: int = 3000) -> None:
        """
​        初始化软件看门狗。

​        Args:
​            timeout (int): 看门狗超时时间，单位为毫秒（默认4000ms）。
​            debug (bool): 是否开启调试模式（默认开启）。
​            max_failures (int): 连续喂狗失败的最大次数（默认1次）。
​            reset_delay (int): 触发复位前的延迟时间，单位为毫秒（默认3000ms）。

​        Returns:
​            None

​        Raises:
​            ValueError: 如果参数timeout、max_failures、reset_delay不是正整数或debug不是布尔值。
​        """
​        ​# 入口参数检查
        if not isinstance(reset_delay, int) or reset_delay <= 0:
            raise ValueError("reset_delay must be a positive integer")

        if not isinstance(timeout, int) or timeout <= 0:
            raise ValueError("timeout must be a positive integer")

        if not isinstance(max_failures, int) or max_failures <= 0:
            raise ValueError("max_failures must be a positive integer")

        if not isinstance(debug, bool):
            raise TypeError("debug must be a boolean value")

        # 设置超时时间
        self.timeout = timeout
        # 设置调试模式
        self.debug = debug
        # 设置最大失败次数
        self.max_failures = max_failures
        # 设置复位延迟时间
        self.reset_delay = reset_delay

        # 初始化喂狗标志为False
        self.feed_successful = False
        # 初始化软件定时器
        self.timer = Timer(-1)

        # 初始化喂狗次数
        self.feed_count = 0
        # 初始化看门狗触发次数
        self.trigger_count = 0
        # 初始化连续喂狗失败次数
        self.failure_count = 0

        # 初始化用户自定义状态记录函数为None
        self._state_recorder = None
        # 初始化用户自定义触发条件函数为None
        self._trigger_condition = None
        # 初始化恢复操作回调函数为None
        self._recovery_handler = None

        # 初始化定时器
        self._initialize_timer()

    def _initialize_timer(self) -> None:
        """
​        初始化定时器并设置回调函数。

​        Args:
​            None

​        Returns:
​            None
​        """
​        ​# 初始化定时器，设置周期和回调函数
        self.timer.init(period=self.timeout, mode=Timer.PERIODIC, callback=lambda t: schedule(self._watchdog_callback, t))

    def register_state_recorder(self, recorder: callable[[], None]) -> None:
        """
​        注册状态记录回调函数。

​        Args:
​            recorder (callable): 无参数无返回值的回调函数，用于记录状态

​        Returns:
​            None

​        Raises:
​            TypeError: 如果参数recorder不是callable类型。
​        """
​        ​# 检查recorder是否为可调用对象
        if not callable(recorder):
            raise TypeError("State recorder must be callable")

        # 设置状态记录回调函数
        self._state_recorder = recorder

    def set_trigger_condition(self, condition: callable[[], bool]) -> None:
        """
​        设置触发条件回调函数。

​        Args:
​            condition (callable): 无参数返回bool的回调函数，返回为True表示允许触发重启。

​        Returns:
​            None

​        Raises:
​            TypeError: 如果参数condition不是callable类型。
​        """
​        ​# 检查condition是否为可调用对象
        if not callable(condition):
            raise TypeError("Trigger condition must be callable")

        # 设置触发条件回调函数
        self._trigger_condition = condition

    def register_recovery_handler(self, handler: callable[[], bool]) -> None:
        """
​        注册恢复操作回调函数。

​        Args:
​            handler (callable): 无参数有返回值的回调函数，用于执行恢复操作，返回值为True表示恢复操作成功，False表示恢复操作失败。

​        Returns:
​            None

​        Raises:
​            TypeError: 如果参数handler不是callable类型。
​        """
​        ​# 检查handler是否为可调用对象
        if not callable(handler):
            raise TypeError("Recovery handler must be callable")

        # 设置恢复操作回调函数
        self._recovery_handler = handler

    # 使用@timed_function装饰器，SoftwareWatchdog._watchdog_callback方法运行时间
    @timed_function
    def _watchdog_callback(self, t: Timer) -> None:
        """
​        定时器回调函数，判断是否及时喂狗，同时具有状态记录和条件判断是否触发复位功能。

​        Args:
​            t (Timer): 定时器对象（由Timer自动传入）。

​        Returns:
​            None

​        Raises:
​            Exception: 如果状态记录回调函数执行时发生错误。
​            Exception: 如果恢复操作回调函数执行时发生错误。
​            TypeError: 如果恢复操作回调函数的返回值不是布尔类型。
​            Exception: 如果触发条件回调函数执行时发生错误。
​        """

​        ​# 原子读取喂狗标志
        irq_state = disable_irq()
        feed_flag = self.feed_successful
        enable_irq(irq_state)

        # 检查是否及时喂狗
        if not feed_flag:
            # 增加连续失败次数
            self.failure_count += 1
            # 增加触发次数
            self.trigger_count += 1

            # 如果调试模式开启，打印触发信息
            if self.debug:
                print("[Watchdog] Triggered ({} failures, {} total triggers)".format(
                    self.failure_count, self.trigger_count))

            # 执行状态记录（如果已注册）
            if self._state_recorder:
                try:
                    self._state_recorder()
                except Exception as e:
                    if self.debug:
                        print("[Error] Failed to record state:", str(e))

            # 检查连续失败次数是否达到最大值
            if self.failure_count >= self.max_failures:

                # 恢复操作是否成功的标志
                recovery_successful = False

                # 尝试恢复操作
                if self._recovery_handler:
                    try:
                        if self.debug:
                            print("[Watchdog] Attempting recovery...")
                        # 尝试恢复操作
                        recovery_successful = self._recovery_handler()
                        # 判断recovery_successful是否为bool变量
                        if not isinstance(recovery_successful, bool):
                            raise TypeError("Recovery handler must return a boolean value")
                    except Exception as e:
                        if self.debug:
                            print("[Error] Recovery handler failed:", str(e))

                # 检查恢复操作是否成功
                if recovery_successful:
                    # 重置连续失败次数
                    self.failure_count = 0
                    # 重置应该触发标注位
                    self.should_trigger = False
                    if self.debug:
                        print("[Watchdog] Recovery successful, resetting failure count...")
                else:
                    # 如果恢复失败，检查触发条件

                    # 默认触发
                    should_trigger = True
                    # 检查触发条件是否已注册
                    if self._trigger_condition:
                        try:
                            # 执行触发条件检查
                            should_trigger = self._trigger_condition()
                        except Exception as e:
                            if self.debug:
                                print("[Error] Trigger condition check failed:", str(e))
                            # 默认触发
                            should_trigger = True

                    # 如果满足触发条件，触发复位
                    if should_trigger:
                        if self.debug:
                            print("[Watchdog] Max failures reached, resetting system after %d ms..." %(self.reset_delay))
                        # 创建单次定时器，延迟指定时间后执行复位
                        self.reset_timer = Timer(-1)
                        self.reset_timer.init(period=self.reset_delay, mode=Timer.ONE_SHOT, callback=lambda t: reset())
        else:
            # 重置连续失败次数
            self.failure_count = 0

            # 原子重置
            irq_state = disable_irq()
            # 复位喂狗标志
            self.feed_successful = False
            enable_irq(irq_state)

    def feed(self) -> None:
        """
​        喂狗操作，重置喂狗标志。

​        Args:
​            None

​        Returns:
​            None
​        """
​        ​irq_state = disable_irq()
        self.feed_successful = True
        # 增加喂狗次数
        self.feed_count += 1
        enable_irq(irq_state)

        # 如果调试模式开启，打印喂狗时间
        if self.debug:
            print("Watchdog fed at:", time.ticks_ms())

    def stop(self) -> None:
        """
​        停止看门狗定时器。

​        Args:
​            None

​        Returns:
​            None
​        """
​        ​# 停止定时器
        self.timer.deinit()
        if self.debug:
            print("Watchdog stopped.")

    def __del__(self):
        """
​        析构函数：确保定时器资源释放。

​        Args:
​            None

​        Returns:
​            None
​        """
​        ​self.timer.deinit()
        if self.debug:
            print("Watchdog resources released.")

# ======================================== 初始化配置 ==========================================

# 上电延时3s
time.sleep(3)
# 打印调试信息
print("FreakStudio : Implement Watchdog Timer using a software timer Test")

# 初始化软件看门狗，设置超时时间为4秒，最大连续失败次数为3次，复位延迟时间为1秒
watchdog = SoftwareWatchdog(timeout=4000, debug=True, max_failures=3, reset_delay=1000)
# 注册状态记录回调函数
watchdog.register_state_recorder(user_log_critical_time)
# 设置触发条件回调函数
watchdog.set_trigger_condition(user_check_threshold)
# 注册恢复操作回调函数
watchdog.register_recovery_handler(user_recovery_handler)

# ========================================  主程序  ===========================================

# 在超时时间内喂狗十次，看门狗定时器不触发复位
for i in range(2):
    # 喂狗
    watchdog.feed()
    # 延时2秒
    time.sleep(2)

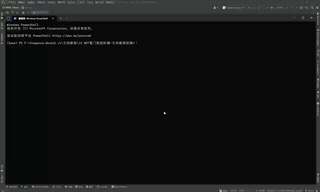

烧录程序，连接树莓派 Pico，终端输出如下：

可以看到程序运行的基本流程为：

1. ​程序启动与初始喂狗：​首先进行程序启动，终端首先显示 “FreakStudio : Implement Watchdog Timer using a software timer Test”，随后打印出两次 “Watchdog fed at: …” 消息，表明在主程序中调用了两次 watchdog.feed()，这两次调用成功地将喂狗标志设为 True，同时记录了喂狗时刻；同时在第一次调用看门狗回调函数时（输出 “Function _watchdog_callback Time = … ms”），说明定时器已经启动并进入周期性检测阶段。

2. ​周期性检测与连续喂狗失败：​由于主程序循环结束（没有继续调用 feed()），后续每个周期内看门狗回调函数检测到 feed_successful 为 False，从而进入“未及时喂狗”状态，在每个未喂狗的周期，程序按以下步骤工作：

   1. 增加连续失败计数（failure_count）和总触发计数（trigger_count）；
   2. 第一次未喂狗时，输出 “[Watchdog] Triggered (1 failures, 1 total triggers)”；
   3. 第二次检测时，“[Watchdog] Triggered (2 failures, 2 total triggers)”；
   4. 当连续失败达到 3 次时（比如第一次达到 “(3 failures, 3 total triggers)”），系统进入恢复阶段。

3. ​恢复操作的触发：​当连续喂狗失败次数达到预设的最大值（本例中为 3 次）时，输出 “[Watchdog] Attempting recovery...” 开始恢复操作：



   1. 调用用户定义的恢复操作函数 user_recovery_handler，依次输出：
      1. “[Recovery] Attempting to recover system...”；
      2. “[Recovery] Recovery operation completed successfully.”；
      3. “[Watchdog] Recovery successful, resetting failure count...”。
         表示恢复操作成功，并且连续失败计数被重置为 0。
   2. 恢复成功后，看门狗继续工作。此时虽然连续失败计数归零，但总触发次数依然累加（例如第一次循环后总触发数为 3，然后下一个周期的第一次触发显示 “(1 failures, 4 total triggers)”）；这种模式在后续周期中不断重复，每到连续 3 次未喂狗便进行一次恢复操作。

我们可以使用 mpremote 工具查看日志文件，使用如下命令即可：

mpremote cat log0.txt

可以看到日志文件中详细记录了当前时间戳、系统当前状态值、看门狗触发次数以及连续喂狗失败次数：

我们也可以使用 mpremote cp :log0.txt ./log0.txt 命令将该日志文件复制到指定路径下：

接下来，我们尝试不进行恢复操作，将注册恢复操作回调函数的语句注释掉，再次运行：

# 注册恢复操作回调函数
# watchdog.register_recovery_handler(user_recovery_handler)

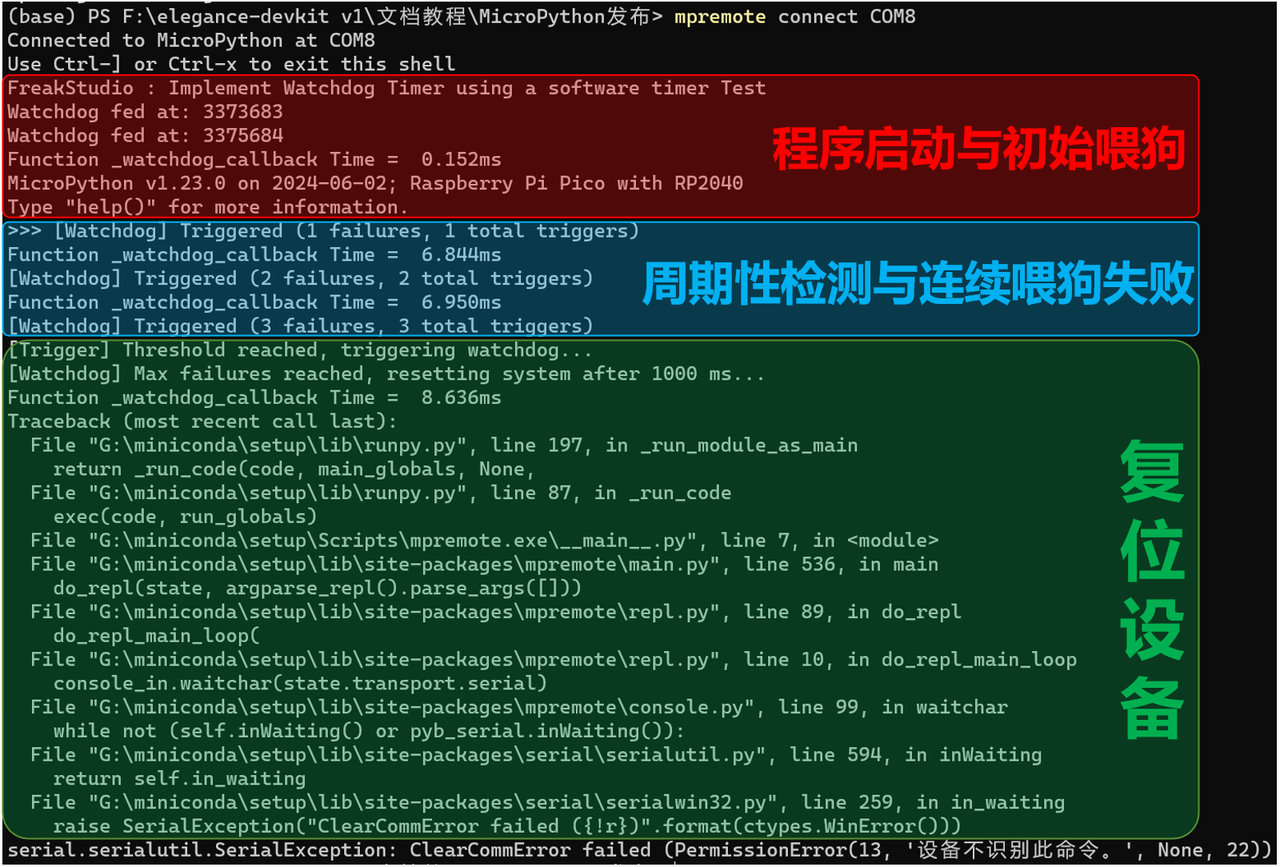

可以看到，在 3 次喂狗失败后，设备复位。

实际上，软件看门狗也存在一定的局限性。由于其运行依赖于系统本身的软硬件资源，当系统发生严重错误时，软件看门狗可能会失效。例如，如果系统中的中断服务例程（ISR）出现问题，导致系统整体陷入瘫痪状态，软件看门狗可能无法及时执行复位操作，因为它本身也是通过系统的资源运行的。这种情况下，系统可能会无法自我恢复，从而导致更严重的后果。
