DS1232 内部结构与工作原理：看门狗 + 电源监控单元详解

1.DS1232 芯片介绍

DS1232 是 Maxim 推出的一款微处理器监控芯片（Microprocessor Monitor）。

它的主要作用是：

• 提供​看门狗定时器功能：​如果 MCU 在规定时间内没有向 ST（strobe）引脚输入脉冲信号，芯片会触发复位。
• 提供 ​电源电压监控和复位功能：​当 VCC 电源电压低于 复位阈值（约 4.37V 或 4.62V，视型号不同） 时，芯片会自动输出复位信号（RST）。
• 提供 ​人工手动复位接口：​通过 PBRST 引脚，用户可以外接按钮，手动触发复位。

因此，DS1232 常用于单片机、嵌入式系统等需要高可靠性的场景中。

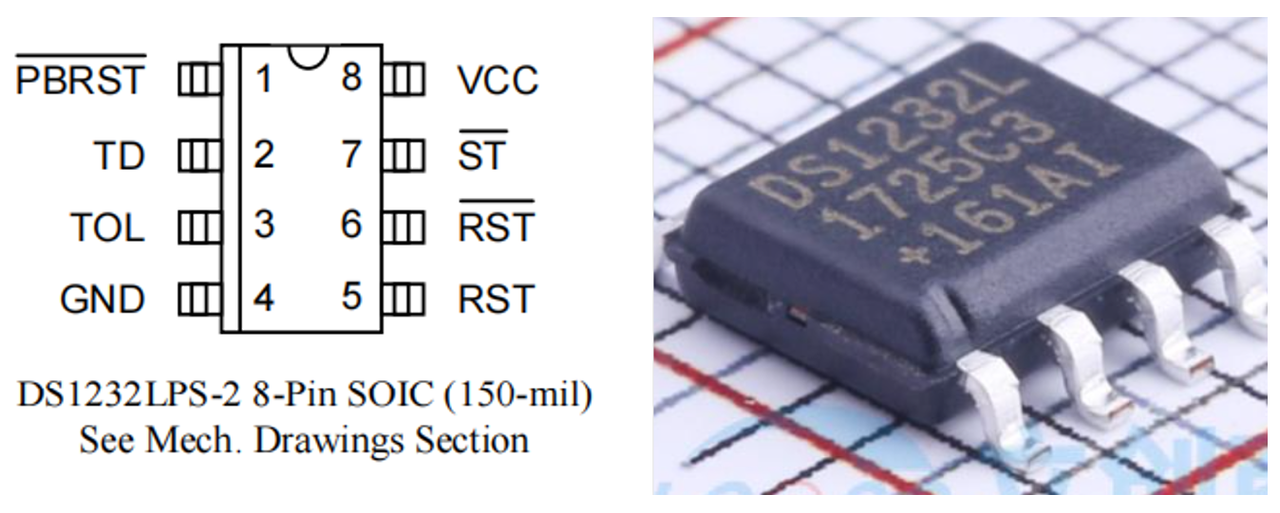

2.DS1232 芯片引脚介绍

DS1232 芯片引脚功能如下表所示：

芯片 DS1232 在系统工作时，必须不间断的给 ST 引脚输入一个脉冲系列，这个脉冲的时间间隔由 TD 引脚设定，如果脉冲间隔大于 TD 引脚的设定值，芯片将在 RST 引脚和 RST反 引脚输出一个复位脉冲使单片机复位。一般将这个功能称为看门狗，将输入给看门狗的一系列脉冲称为“喂狗”。

3.DS1232 芯片内部结构和工作原理

DS1232 芯片内部结构如图所示，主要包括以下部分：

• ​电源监测单元 (VCC Comparator + Reference + TOL)：​检测电源电压是否正常。
  • ​原理​：将电源电压 VCC 与内部温度补偿基准电压比较，阈值由 TOL​ 引脚决定：
    • TOL​=GND：​阈值 4.75V
    • TOL​=VCC：​阈值 4.5V
  • ​触发条件​：当 VCC 低于阈值时，输出信号进入后级逻辑，强制系统复位。
• ​采样电源状态信号 (Digital Sampler)：​对电源比较器输出进行数字化采样，滤除瞬间干扰；避免因电源的瞬态波动或噪声造成误复位。只有当电源电压持续低于阈值时才触发复位。
• ​按键复位输入处理 (Level Sense and Debounce, PBRST)：​人工触发系统复位。
  • ​原理​：
    • PBRST 引脚接按键，低电平触发。
    • 内部电路带有 ​去抖动 (Debounce)​，防止机械按键抖动产生多次错误复位。
    • 按键释放后，仍保持输出复位信号 ​250ms​，确保 MCU 可靠复位。
• 看门狗定时器时间选择 (Voltage Sense, TD)
  • ​作用​：设定看门狗定时器的超时时间。
  • ​原理​：通过 TD 引脚的接法选择：
    • TD​=GND：​150ms
    • TD​=悬空 ：​600ms
    • TD​=VCC ：​1.2s
  • MCU 必须在该时间内给 ST 引脚一个下降沿（喂狗），否则触发复位。
• ​看门狗定时器核心比较器 (Time-Out Comparator)：​判断 MCU 是否在规定时间内喂狗。
  • ​原理​：
    • 如果 ST 输入在设定超时时间内没有下降沿 → 认为 MCU 死机 → 输出复位请求。
    • 如果 ST 有效跳变 → 定时器被清零并重新计时。
• ​延时处理单元 (Digital Delay)：​保证复位信号的最小持续时间。
  • ​原理​：无论复位信号是由 电源异常、按键复位还是看门狗超时触发，Digital Delay 会确保复位输出 ​至少 250ms​，防止 MCU 因复位时间过短而启动异常。
• ​输出驱动单元 (Output Driver, RST/RST̅)：​将复位控制信号输出到 MCU。
  • ​原理​：
    • 提供两路互补输出：
      • ​RST​（低电平有效）
      • ​RST̅​（高电平有效）
    • 方便用户选择适合 MCU 的复位极性。

DS1232 通过电源监测单元检测 VCC 电压是否低于设定阈值，一旦异常立即输出复位，并在电源恢复后保持至少 250ms 的复位延时以确保系统稳定；同时，芯片支持按键复位输入，内部去抖动后也会产生最少 250ms 的复位脉冲；此外，内置看门狗定时器，若在设定的超时时间（150ms/600ms/1.2s）内未接收到来自处理器的触发脉冲，则认为系统死机，自动发出复位信号。所有复位请求都会经过延时处理单元后由输出驱动器统一输出 RST/RST̅，确保微处理器获得可靠的复位控制。

4.参考应用电路与注意事项

上图为 DS1232 芯片的外围电路，对 VCC 做欠压监测并在异常时产生复位（RST 高电平、/RST 低电平），同时内置看门狗：

• MCU 必须在 TD 引脚设定的时间窗口内在 ST 上喂狗（产生高 → 低脉冲），否则模块会触发至少 250ms 的复位；PBRST 是外接按键复位输入，按下会强制复位。
• 图中 C1/C2 为电源去耦，R1+LED 指示电源存在，R2 为 /RST 的上拉（把 open-drain /RST 拉高），TD/TOL 用三态焊跳或拨码选择超时与电压容差阈值。

注意 ​​DS1232​​ 以 5V 设计，若使用的 MCU 的 IO 电平标准为 3.3V，要做好电平兼容或选用 3.3V 监控芯片以避免损伤 ​​MCU​。

下面是我们进行模块测试的结果，给模块供电之后，使用逻辑分析仪的通道 0 连接到了看门狗模块的 RST 接口处：

当 TD 连接到 VCC 时，脉冲间隔不得大于 1.2 秒，建议输入频率为 2Hz 的方波：

TD 浮空时，脉冲间隔不得大于 600 毫秒，建议输入频率为 10Hz 的方波：

TD 连接到 GND 时，脉冲间隔不得大于 0.15 秒，建议输入频率为 30Hz 的方波：

这里，我们可以看到，在实际应用时，“喂狗”频率要比芯片手册上写的更快，这是因为 DS1232 的内部定时精度误差、采样延迟、脉冲宽度要求等因素，导致如果严格按理论极限值喂狗，很容易失败。所以工程里都建议把喂狗周期设为超时时间的 1/2 或更短。

在提供的数据手册中，我们也可以看到时序精度有将近为 ​−58.33% / +66.67%​（相对于典型值）：

• ​GND 档：​典型 150 ms，最小 62.5 ms（比典型值小 150−62.5=87.5 ms，约 −87.5/150 = −58.33%），最大 250 ms（比典型值大 250−150=100 ms，约 +100/150 = +66.67%）。
• ​Float 档：​典型 600 ms，最小 250 ms（差 350 ms，约 −58.33%），最大 1000 ms（差 400 ms，约 +66.67%）。
• ​VCC 档：​典型 1200 ms，最小 500 ms（差 700 ms，约 −58.33%），最大 2000 ms（差 800 ms，约 +66.67%）。
