一文读懂Modbus TCP：工业自动化以太网通信的底层逻辑

Modbus TCP 协议

1.Modbus TCP 协议介绍

Modbus TCP 是 Modbus 协议的一种基于 TCP/IP 的实现,用于在以太网网络上传输 Modbus 协议数据。Modbus 采用主从架构，其中一台设备作为主站，其他设备作为从站。主站发出请求，从站响应请求并发送数据。这种通信方式允许一个主站同时与多个从站通信，从而实现集中管理和控制。

工业自动化中的客户端 - 服务器通信机制与网络架构

Modbus TCP 协议的主要特点包括:

基于 TCP/IP 通信: Modbus TCP 使用标准的 TCP/IP 协议栈作为底层传输层,可以在以太网网络上进行通信。这使得 Modbus TCP 具有良好的网络兼容性和广泛的应用范围
客户端-服务器架构: Modbus TCP 采用经典的客户端-服务器模式。客户端(通常是 PLC、HMI 等设备)发送 Modbus 请求,服务器(通常是 Modbus 从设备)响应并返回数据
Modbus 服务功能码: Modbus TCP 沿用了 Modbus 协议的功能码,包括读/写单个/多个寄存器、读/写单个/多个线圈等常见功能。这确保了 Modbus TCP 与现有 Modbus 应用的兼容性

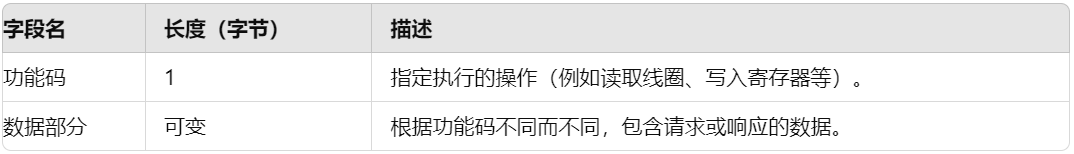

报文格式: Modbus TCP 报文包括 Modbus 应用协议数据单元(MBAP)和 Modbus 功能码/数据。MBAP 头包含事务标识符、协议标识符、长度和单元标识符等字段,用于标识报文
端口号: Modbus TCP 默认使用端口号 502,这是 Modbus 协议在 TCP/IP 上的标准端口
连接管理: Modbus TCP 客户端通常会主动建立 TCP 连接到服务器,连接可以被复用于多个 Modbus 请求。服务器端负责处理并响应客户端的请求
性能: 相比传统的 Modbus RTU(串行)协议,Modbus TCP 在网络延迟、吞吐量等方面具有更好的性能。但同时也需要处理 TCP/IP 协议栈带来的开销

在工业自动化控制系统中，Modbus TCP 协议是一种常用的数据交换协议，它允许不同的控制系统通过 TCP/IP 网络进行通信。这种协议之所以在工业自动化中如此重要，有几个关键原因：

设备间的数据交换：Modbus TCP 协议能够实现不同设备之间的数据交换，包括传感器、执行器和其他工业自动化组件。这种能力对于集成和自动化控制系统至关重要
远程访问和控制：由于 Modbus TCP 是基于 TCP/IP 的，它可以通过互联网进行远程访问和控制。这意味着操作人员可以从任何地点监控和控制工业设备，提高了工作的灵活性
集成其他通信协议：Modbus TCP 的开放性使得它可以与其他通信协议集成，如 HTTP、FTP 或 MQTT 等。这种灵活性使得 Modbus TCP 可以在多样化的系统和设备环境中使用
实时数据通信：对于需要实时监控和控制的应用，Modbus TCP 能够提供实时数据通信的能力。在能源管理、环境监测等领域，实时数据通信是实现精确和及时控制的关键
