图说以太网协议：5-4-3规则、段和微分段与VLAN虚拟局域网

1. 5-4-3 规则

5-4-3 规则是以太网标准中的一条规定，适用于共享介质以太网（如使用同轴电缆或集线器的网络）。它定义了网络拓扑的限制，以确保有效的信号传输和冲突检测。

简单来说，5-4-3 规则内容如下：

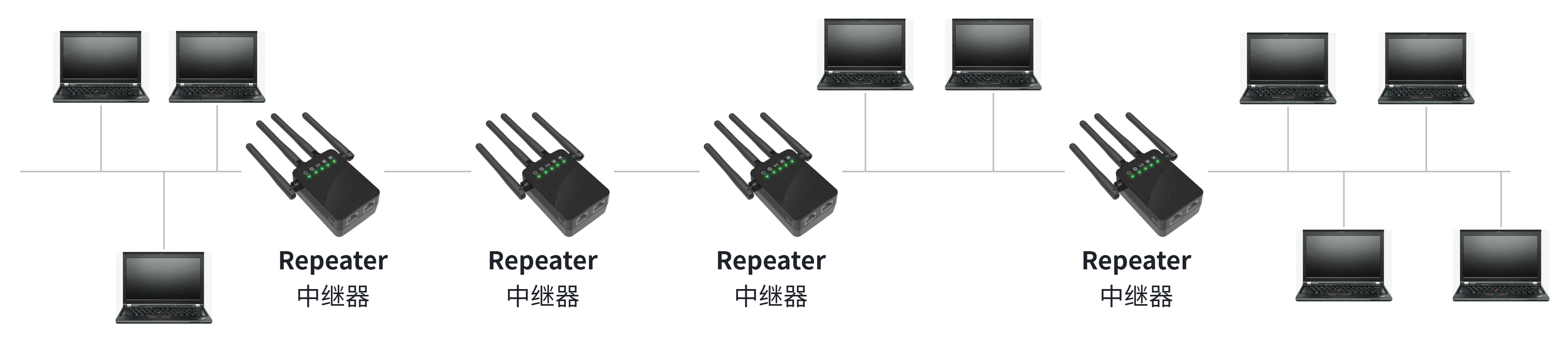

以太网 5-4-3 规则解析，共享介质网络的拓扑限制与信号传输保障

• ​5 段电缆（5 Segments）​：在网络中，最多可以有 5 段电缆（也称为物理段或 collision domain）
• ​4 个中继器​​（4 Repeaters）​：这些电缆段之间最多可以有 4 个中继器（集线器或转发器）连接，这些设备用于扩展网络覆盖范围，但也会引入延迟
• ​3 个带有节点的段（3 Populated Segments）​：在这 5 段电缆中，最多只有 3 段可以连接终端节点（如计算机、打印机等），其余 2 段只能用于扩展信号（即中继段）

以太网依赖 CSMA/CD 协议（载波监听多路访问/冲突检测）来处理网络中的冲突。5-4-3 规则确保冲突域内的信号传输时间在规定范围内，以便有效检测和处理冲突。同时，限制中继器和电缆段的数量可以减少信号衰减和延迟，保证信号在网络中的完整性和可靠性。

但随着全双工以太网和交换机的普及，5-4-3 规则在现代以太网网络中已不再适用。交换机消除了冲突域，每个端口都形成一个独立的冲突域，支持全双工通信，这使得网络设计更加灵活，不再受限于传统的 5-4-3 规则。

2.段和微分段

传统以太网网络是由单个段组成的。数据在传输过程中会被连接到网络上的所有站点接收到。随着连接到网络上的站点数量增加，碰撞的数量也会相应增加。为了避免性能下降，网络可以通过交换机进行分段。

从单段网络到交换机多段划分的性能优化机制

分段是将大型网络划分为多个较小的子网或区域的过程，微分段是网络分段的一种高级形式，旨在对网络中的每个设备、应用程序或工作负载进行细粒度的分段。

3.VLAN 虚拟局域网

VLAN（虚拟局域网）是一种网络技术，它允许在物理网络上创建逻辑上独立的子网络。

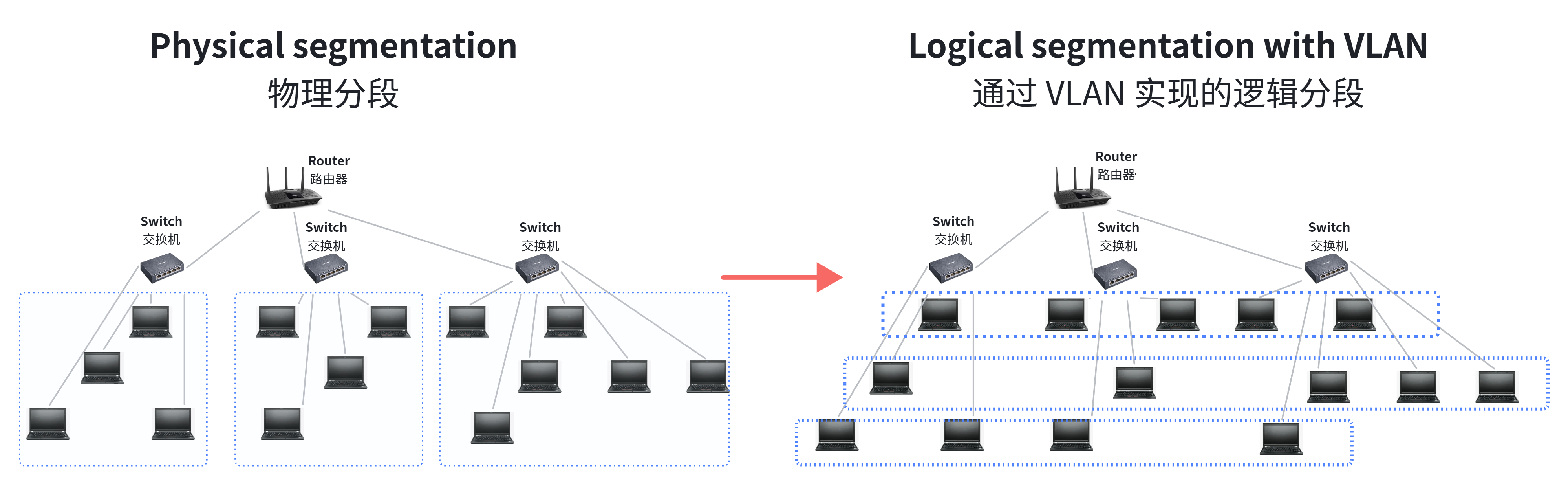

VLAN 技术解析：物理网络的逻辑分段与广播域隔离机制

桥接设备通常会将广播流量转发到所有连接的网络段。这会导致广播风暴，特别是在大型网络中，广播包会不断循环，影响网络性能。VLAN 通过在数据链路层对数据帧进行标记，使得不同 VLAN 中的设备即使物理上相连也不会广播到其他 VLAN。这样做可以增加安全性，防止广播风暴，并提高网络的灵活性和可管理性。

虽然 VLAN 可以将大型网络分成多个较小的广播域，但传统桥接仍然需要维护每个 VLAN 的 MAC 地址表，这可能导致资源消耗和管理复杂性增加。同时传统桥接设备无法在 VLAN 之间实现复杂的访问控制策略。
