图说以太网协议：线缆类型、T568标准、电线顺序和RJ45连接器指示灯

传输介质

以太网常见传输介质包括以下几种：

• ​同轴电缆​（​​Coaxial Cable）​：由中心导体、绝缘层、编织金属屏蔽层和外部绝缘层构成
• ​双绞线​（​​Twisted Pair​ Cable）​：两根绝缘铜线缠绕在一起，以减少干扰和串扰
• ​光纤​（​​Fiber Optic Cable）​：由光纤核心、包层、保护层构成

不同类型的双绞线区别如下：

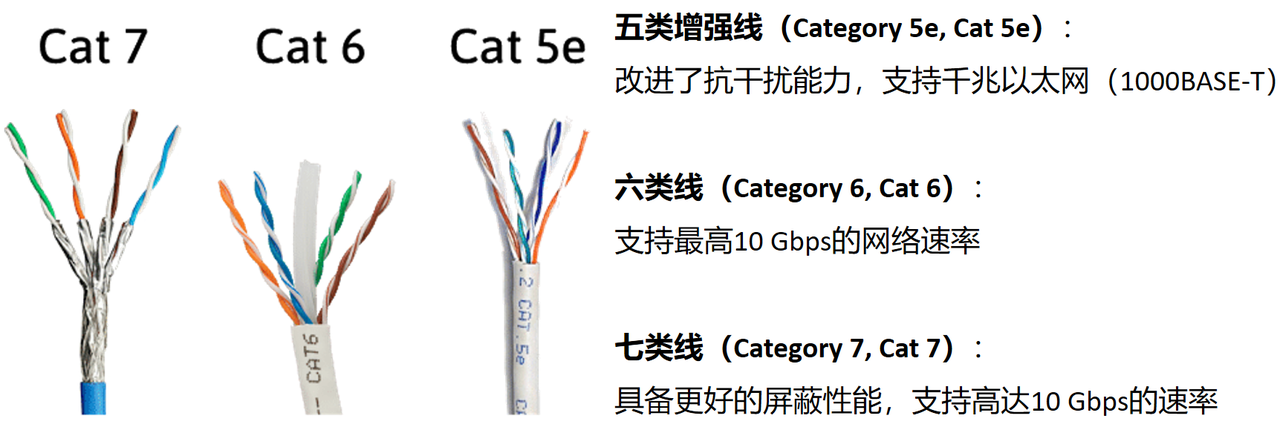

这里，只对比了五类线、五类增强线和六类线

我们最常用的以太网数据传输是 UTP 网线，它由一定长度的非屏蔽双绞线和 RJ45 水晶头组成。双绞线由 8 根不同颜色的线分成 4 对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

不同设备之间，可以通过 UTP 网线连接各自网口或连接到同一个交换机以形成一个数据传输回路：

RJ45 连接器有 8 个引脚，每个引脚在标准的连接方式下都有特定的用途：

• ​Tx+（Transmit Positive）和 Tx-（Transmit Negative）​：发送数据的正负信号线

• ​Rx+（Receive Positive）和 Rx-（Receive Negative）​：接收数据的正负信号线

  常用的引脚排列标准有两种：T568A 和 T568B：

• T568A 标准

引脚号  信号名称  颜色
1        Tx+       白绿
2        Tx-       绿
3        Rx+       白橙
4        -         蓝
5        -         白蓝
6        Rx-       橙
7        -         白棕
8        -         棕

• T568B 标准

引脚号  信号名称  颜色
1        Tx+       白橙
2        Tx-       橙
3        Rx+       白绿
4        -         蓝
5        -         白蓝
6        Rx-       绿
7        -         白棕
8        -         棕

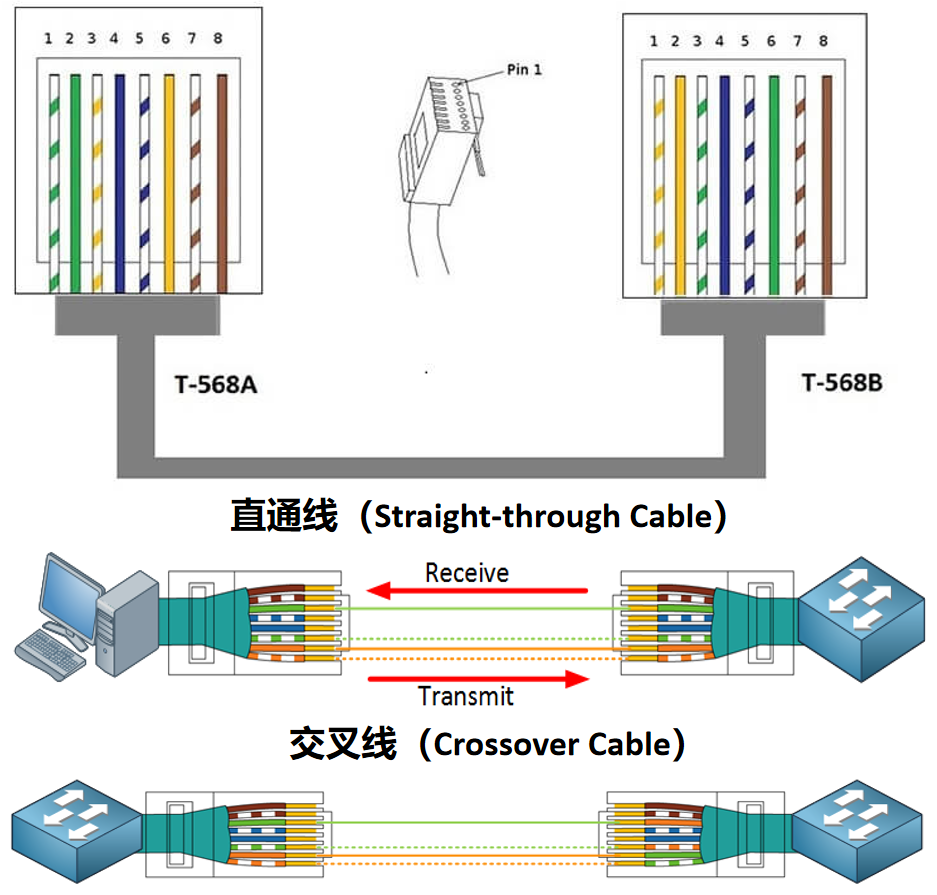

RJ45 连接器电线顺序有两种：

• ​直通线（Straight-through Cable）​：两端采用相同的引脚排列（如两端都是 T568A 或 T568B），用于连接不同类型的设备，如计算机和交换机
• ​交叉线（Crossover Cable）​：两端采用不同的引脚排列（如一端 T568A，另一端 T568B），用于连接相同类型的设备，如计算机和计算机。

对于千兆全双工以太网（1000BASE-TX）来说，情况有所不同，它使用全部 4 个线对，能够在每个线对上同时传输和接收：

RJ45 连接器上有两个指示灯，用于指示网络信号和连接状态：

指示灯含义如下：

1. 连接指示灯 Link Light(绿色/橙色)：

连接指示灯亮就代表线路连接正常

2. ​信号指示灯 Activity Light(黄色/绿色)：​在连接指示灯亮的情况下，信号指示灯的含义如下
   1. 如果信号指示灯闪烁，代表信号正常，正在通信
   2. 如果信号指示灯灭，代表没有通信
   3. 如果信号指示灯长亮，代表网线短路
