树莓派 Pico PIO 模拟 SPI 全解析：原理、时序与代码实战

PIO 实现 SPI 通信

这里，我们需要使用 KingST 逻辑分析仪连接风雅一号板-通用兼容扩展板上的长排针：


树莓派 Pico 使用引脚情况如下表所示：


实物整体连接效果如下：

1280X1280 (2).JPEG

1.使用 PIO 实现 SPI 通信协议

这里，我们以 CPOL 时钟极性和 CPHA 时钟相位均为 0 的 SPI 通信为例讲解如何使用 PIO 实现 SPI 通信协议，首先我们先回忆一下 SPI 通信的基本要点，当 CPOL = 0 和 CPHA = 0 时，时钟信号在没有数据传输时保持低电平，而数据在时钟信号的上升沿被采样（即数据被发送到接收设备时，时钟信号从低电平跳变到高电平）：


通信流程可以简化为：

  1. 当不传输数据时，SCLK（时钟线）保持低电平。
  2. 在每个时钟周期，数据在 MOSI（主输出从输入）或 MISO（主输入从输出）线上传输，数据信号在下降沿变化，上升沿读取。
  3. 数据的传输是根据时钟同步的，每传输一个数据位，时钟就变化一次。

这里，我们参考官方例程对其进行修改代码如下：

# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/11/6 下午4:26
# @Author  : 李清水
# @File    : pio_spi.py
# @Description : PIO类实验，在PIO程序中实现SPI协议通信
# 参考代码：https://github.com/raspberrypi/pico-micropython-examples/blob/master/pio/pio_spi.py

# ======================================== 导入相关模块 ========================================

# 导入硬件相关模块
from machine import Pin
# 导入RP2040相关的模块
from rp2 import PIO, StateMachine, asm_pio

# ======================================== 全局变量 ============================================

# ======================================== 功能函数 ============================================

# 使用@asm_pio装饰器定义一个 PIO 程序
# OSR移位寄存器的方向为左移，使能自动推出和自动加载，移位计数阈值均为8
# 用于侧集操作的两个引脚初始化为低电平和高电平，用于输出的引脚初始化为低电平
@asm_pio(out_shiftdir=0, autopull=True, pull_thresh=8,
         autopush=True, push_thresh=8,
         sideset_init=(PIO.OUT_LOW, PIO.OUT_HIGH), out_init=PIO.OUT_LOW)
def spi_cpha0() -> None:
    """
​    PIO 实现的 SPI 协议（CPHA=0\CPOL=0）

​    该 PIO 程序实现了 SPI 协议的 CPHA=0\CPOL=0 模式，支持 8 位数据传输。
​    通过侧集引脚控制 SCK 和 MOSI，同时读取 MISO 数据。

​    Args:
​        None

​    Returns:
​        None
​    """
​    ​# 设置寄存器 x 为 6，这里 x 寄存器用来控制每个字节的位数倒计数
    # 设置为 6 表示需要发送 7 次时钟循环，x的值从6递减到0
    set(x, 6)

    # 用于定义循环开始位置
    wrap_target()
    # 当OSR输出移位计数器达到其阈值时（即8个数据位），则从TX FIFO队列中提取一个字节数据到输出移位寄存器
    # 如果TX FIFO为空，则等待数据填充
    # 设置侧边位（side-set）的时钟线 SCK 为高电平，[1] 表示等待一个周期
    pull(ifempty)            .side(0x2)   [1]

    # 定义标签 bitloop，用于表示一个字节数据的位循环（发送和接收每一位）
    label("bitloop")
    # 从输出移位寄存器 OUT 中取出 1 位并通过 pins 输出，即数据输出到 MOSI 引脚
    # 设置 SCK 低电平，表明数据在时钟的下降沿输出
    out(pins, 1)             .side(0x0)   [1]
    # 从 MISO 引脚读取1位数据并存入输入ISR移位寄存器
    # 将 SCK 设置为高电平，在时钟的上升沿采样数据
    in_(pins, 1)             .side(0x1)
    # 判断x是否减至零，如果 x 未减到零，跳转到 bitloop 标签继续传输下一个位
    # 之后对 x 寄存器进行递减操作，同时保持时钟为高电平
    jmp(x_dec, "bitloop")    .side(0x1)
    # 再次输出 1 位数据到 MOSI 引脚，将 SCK 设置为低电平，确保数据发送完成
    # 总共进行8次数据收发，即一个字节数据传输完成
    out(pins, 1)             .side(0x0)
    # 重置 x 寄存器为 6，为下一字节传输做准备
    set(x, 6)                .side(0x0)
    # 从 MISO 引脚读取1位数据并存入输入ISR移位寄存器
    # 将 SCK 设置为高电平，在时钟的上升沿采样数据
    in_(pins, 1)             .side(0x1)

    # 如果 OSR 不为空（尚未达到其阈值），则跳转到 bitloop，继续传输下一个字节
    jmp(not_osre, "bitloop") .side(0x1)

    # 无操作同时设置 SCK 为低电平，形成CS结束的延迟，表示一字节数据传输结束
    nop()                    .side(0x0)   [1]
    # 用于定义循环结束位置
    wrap()

# ======================================== 自定义类 ============================================

# 使用RP2040的PIO（可编程I/O）系统实现的自定义SPI驱动类
class PIOSPI:
    """
​    PIOSPI 类，用于通过 PIO 实现 SPI 通信。

​    该类封装了基于 RP2040 PIO 的 SPI 通信功能，支持阻塞式读写操作。
​    通过 PIO 状态机实现 SPI 协议，适用于需要高效、低延迟的 SPI 通信场景。

​    Attributes:
​        _sm (StateMachine): PIO 状态机实例，用于实现 SPI 协议。
​        _cs (Pin): CS 引脚实例，用于控制 SPI 设备的片选信号。

​    Methods:
​        __init__(self, sm_id, pin_mosi, pin_sck, pin_miso=None, pin_cs=None, cpha=False, cpol=False, freq=1000000):
​            初始化 PIOSPI 类实例。

​        write(self, wdata: list[int]) -> None:
​            阻塞式写入数据到 SPI 设备。

​        read(self, n: int) -> list[int]:
​            阻塞式从 SPI 设备读取数据。

​        write_read(self, wdata: list[int]) -> list[int]:
​            阻塞式写入并读取 SPI 设备数据。
​    """
​    ​def __init__(self, sm_id: int, pin_mosi: int, pin_sck: int, pin_miso: int = None, pin_cs: int = None, cpha: bool = False, cpol: bool = False, freq: int = 1000000):
        """
​        初始化 PIOSPI 类实例。

​        Args:
​            sm_id (int): 状态机编号。
​            pin_mosi (int): MOSI 引脚编号。
​            pin_sck (int): SCK 引脚编号。
​            pin_miso (int): MISO 引脚编号，可选。
​            pin_cs (int): CS 引脚编号，可选。
​            cpha (bool): 时钟相位，默认为 False。
​            cpol (bool): 时钟极性，默认为 False。
​            freq (int): 时钟频率，默认为 1000000 Hz。

​        Raises:
​            AssertionError: 如果 cpol 或 cpha 不为 False。
​        """
​        ​# 确保仅使用 CPHA=0 和 CPOL=0（不支持反相时钟信号或其他相位）
        assert(not(cpol or cpha))

        # 判断pin_mosi编号和pin_sck编号是否相邻，并且pin_mosi编号小于pin_sck编号
        if not (pin_mosi == pin_sck - 1 or pin_mosi == pin_sck + 1):
            raise AssertionError('pin_mosi must be adjacent to pin_sck')

        # 创建了一个状态机对象 _sm,并将其激活，状态机程序为 spi_cpha0,频率为 4*freq
        self._sm = StateMachine(sm_id, spi_cpha0, freq=4*freq, sideset_base=Pin(pin_sck), out_base=Pin(pin_mosi), in_base=Pin(pin_miso))

        # 初始化 CS 引脚（如果提供）
        self._cs = Pin(pin_cs, Pin.OUT) if pin_cs is not None else None
        if self._cs:
            # 初始状态为高电平（未选中）
            self._cs.value(1)

        # 激活状态机
        self._sm.active(1)

    def write(self, wdata: list[int]) -> None:
        """
​        阻塞式写入数据到 SPI 设备。

​        Args:
​            wdata (list[int]): 要写入的数据列表，每个元素为 8 位数据。

​        Returns:
​            None
​        """
​        ​# 拉低 CS 引脚
        if self._cs:
            self._cs.value(0)

        # 将每个字节左移 24 位后放入状态机的输出 FIFO
        for b in wdata:
            self._sm.put(b << 24)

        # 拉高 CS 引脚
        if self._cs:
            self._cs.value(1)

    def read(self, n: int) -> list[int]:
        """
​        阻塞式从 SPI 设备读取数据。

​        Args:
​            n (int): 需要读取的数据字节数。

​        Returns:
​            list[int]: 读取的数据列表，每个元素为 8 位数据。
​        """
​        ​# 拉低 CS 引脚
        if self._cs:
            self._cs.value(0)
        data = []

        # 清空RX FIFO
        self._sm.restart()

        for i in range(n):
            # 取数据的前16位
            data.append(self._sm.get() & 0xff)

        # 拉高 CS 引脚
        if self._cs:
            self._cs.value(1)

        return data

    def write_read(self, wdata: list[int]) -> list[int]:
        """
​        阻塞式写入并读取 SPI 设备数据。

​        Args:
​            wdata (list[int]): 要写入的数据列表，每个元素为 8 位数据。

​        Returns:
​            list[int]: 读取的数据列表，每个元素为 8 位数据。
​        """
​        ​# 拉低 CS 引脚
        if self._cs:
            self._cs.value(0)
        rdata = []

        # 清空RX FIFO
        self._sm.restart()

        for b in wdata:
            # 将每个字节左移 24 位后放入状态机的输出 FIFO
            self._sm.put(b << 24)
            # 取数据的前16位
            rdata.append(self._sm.get() & 0xff)

        # 拉高 CS 引脚
        if self._cs:
            self._cs.value(1)

        return rdata

# ======================================== 初始化配置 ==========================================

# ========================================  主程序  ===========================================

该代码中首先使用装饰器 @asm_pio 来定义程序的基本配置，包括设定 OSR 移位方向为左移，使能自动推出和自动加载，其移位计数阈值为 8，表示每个数据字节包含 8 个数据位，PIO 会等待 8 个时钟周期后才移位一次；初始化用于 SPI 时钟和其他操作的引脚，同时 MOSI 和 SCK 引脚都初始化为低电平。

接着，在 PIO 汇编程序中，我们首先使用 set(x, 6) 设置寄存器 x 的初始值为 6，这表示每次需要进行 7 次时钟循环，每次发送 1 位数据，这里的 x 寄存器控制每次循环的次数。

然后我们定义 SPI 协议数据传输过程，首先通过 wrap_target() 和 wrap() 包裹了整个数据传输过程，表示每次传输一个字节后可以继续传输下一个字节：

  1. ​拉取数据​：pull(ifempty) 表示从 TX FIFO 队列中拉取数据，，如果 FIFO 为空，则会等待直到数据填充，并且通过 side(0x2) 使 SCK 信号被设置为高电平，表示开始发送数据
  2. ​发送和接收数据的位循环​：数据的传输使用 bitloop 标签来实现，循环发送和接收每一位：
    1. ​输出数据位​：使用 out(pins, 1) 从输出移位寄存器（OSR）输出 1 位数据到 MOSI 引脚，并通过 side(0x0) 将时钟线 SCK 设置为低电平，表示在时钟的下降沿进行数据发送
    2. ​读取数据位​：使用 in_(pins, 1) 从 MISO 引脚读取 1 位数据到输入移位寄存器（ISR），并通过 side(0x1) 将 SCK 设置为高电平，表示在时钟的上升沿采样数据
    3. ​跳转判断​：通过 jmp(x_dec, "bitloop") 指令将 x 寄存器递减 1 并继续循环，直到所有数据位都传输完成
  3. ​完成一个字节传输​：当传输一个字节的 8 个位时，设置 x 为 6 并开始新的字节传输，通过 out(pins, 1) 输出最后一位数据并设置 SCK 为低电平，表示完成数据的发送
  4. ​检查是否继续​：jmp(not_osre, "bitloop") 表示如果输出移位寄存器（OSR）未达到其阈值 8，且 FIFO 队列仍有数据，则继续循环进行数据传输
  5. ​无操作等待延迟​：nop().side(0x0) 用于在传输完成后等待一定时间，形成 CS 信号的延迟，标志着一个字节的传输结束

整体时序图如下所示：


简单来说，我们主要通过如下步骤通过 PIO 实现 SPI 通信：

  1. 在每个时钟周期，数据的各个位通过移位寄存器从输出移位寄存器（OSR）移到 MOSI 引脚，在时钟的下降沿被发送，而数据在时钟的上升沿被采样。
  2. 通过 x 寄存器控制每个字节的数据位传输次数，每次传输完一个字节后，程序会准备好下一字节的数据。
  3. 使用 side() 指令控制 SPI 时钟（SCK）引脚的电平变化，保证数据发送和采样的时序符合 CPHA=0, CPOL=0 的要求。

接着，我们在自定义的 PIOSPI 类中封装了使用 PIO 状态机实现 SPI 通信的功能，并提供了如下方法：


  • ​初始化​init()​​方法：​初始化 PIO 状态机，指定 sm_id（状态机编号）、pin_mosi（数据输出引脚）、pin_miso（数据输入引脚）、pin_sck（时钟引脚）等参数，并设置频率为 4*freq 来适应 PIO 指令的时钟周期（每个数据位级操作占用一个时钟周期），接着激活状态机准备传输数据。
  • ​写入​write()​​方法：​使用 self._sm.put() 方法将每个字节左移 24 位（对齐到最高位）后传入 TX FIFO，该方法为阻塞式方法，需要等待所有数据发送完成。


  • ​读取​read()​​方法：​使用 self._sm.get() 逐字节读取 RX FIFO 中的数据，通过 & 0xff 截取最低 8 位，确保数据在 1 字节范围内，同样为阻塞式方法。


  • ​读写​write_read()​​方法：​同时发送和接收数据，使用 put 发送每个字节，同时调用 get 接收对应的响应数据。


这里，需要注意的是，由于 PIO 汇编程序中涉及到侧集操作相关设置，要求​pin_mosi​编号和​pin_sck​编号相邻，并且​pin_mosi​编号小于​pin_sck​编号。

2.SPI 数据收发回环测试

以下代码可以在我们提供的资料包中 elegance-devkit v1\Demo\36 PIO_SPI 文件夹找到。

在主程序中，我们通过自定义的 PIOSPI 类向外部设备发送数据，主程序每秒发送一组字节数据，并且设置 MOSI 引脚和 MISO 引脚相同从而进行数据收发回环测试，示例代码如下所示：

# Python env   : MicroPython v1.23.0
# -*- coding: utf-8 -*-
# @Time    : 2024/11/6 下午6:41
# @Author  : 李清水
# @File    : main.py
# @Description : 使用PIO模拟的SPI协议进行数据收发回环测试

# ======================================== 导入相关模块 ========================================

# 导入时间相关模块
import time
# 导入PIO模拟SPI协议相关模块
from pio_spi import PIOSPI

# ======================================== 全局变量 ============================================

# 待发送的字节列表
tx_list = [0, 1, 2, 3, 4, 5, 6, 7]

# ======================================== 功能函数 ============================================

# ======================================== 自定义类 ============================================

# ======================================== 初始化配置 ==========================================

# 延时等待设备初始化
time.sleep(3)
# 打印调试信息
print('FreakStudio : Using PIO to implement the SPI protocol')

# 初始化SPI类，设置波特率、极性、相位、时钟引脚、数据引脚
# 设置pin_mosi和pin_miso为GP10，pin_sck为GP11，pin_cs为GP12，CPHA为False，CPOL为False，波特率为1000000
# 设置MISO和MOSI引脚相同，进行收发回环测试
spi = PIOSPI(sm_id=0, pin_mosi=10, pin_sck=11, pin_miso=10, pin_cs = 12,cpha=False, cpol=False, freq=1000000)

# ========================================  主程序  ===========================================

# 使用PIO模拟SPI协议收发数据
while True:
    # 发送并读取数据
    data = spi.write_read(tx_list)
    # 打印调试信息
    print('FreakStudio : SPI data received : {}'.format(data))
    # 等待1秒
    time.sleep(1)

烧录代码前，我们需要在 KingST 逻辑分析软件中添加一个 SPI 协议解析器，进行如下设置：


接着烧录代码，打开终端，并打开逻辑分析仪上位机，点击启动单次采样：


输出如下所示：


可以看到，我们成功使用 PIO 模拟 SPI 协议发送了数据：


66df05b5-3f98-4be9-9a89-1148f6d5c7c8 (1).png

时钟频率和程序预设的通信频率一致：


CS 片选端时序与设置的基本相同，拉低发送开始、拉高时表示发送完成，数据收发周期为 1s 左右：

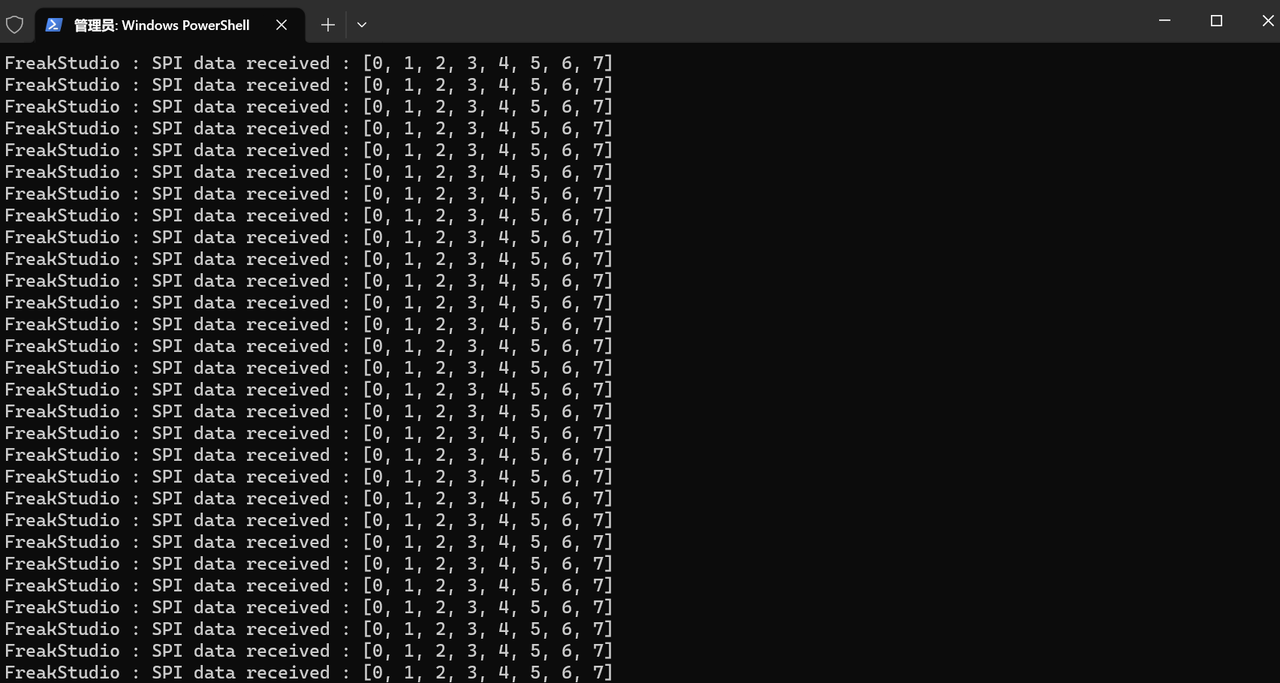

打开终端，使用 mpremote 工具连接树莓派 Pico，可以看到自定义的 PIOSPI 类可以完成数据接收：
