MicroPython PIO API 深度解析：StateMachine/PIO 类方法与指令全指南

软件控制方法

通过 MicroPython 控制树莓派 Pico 的 PIO 时，需要使用 @rp2.asm_pio 装饰器以及 PIO 类和 StateMachine 类：

• pioasm 汇编程序在 @rp2.asm_pio 装饰器函数中编写，使用的引脚 GPIO 映射、是否启用自动推出和自动加载、合并 FIFO 等也在 rp2.asm_pio 类中指定
• 通过 StateMachine 类配置状态机实例以运行给定的 PIO 程序，同时 StateMachine 类也提供了状态机的控制方法和状态读取方法

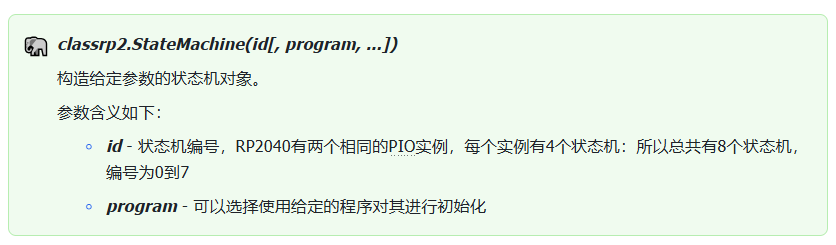

1.rp2.StateMachine 类的构造方法

rp2.StateMachine 类的构造方法如下：

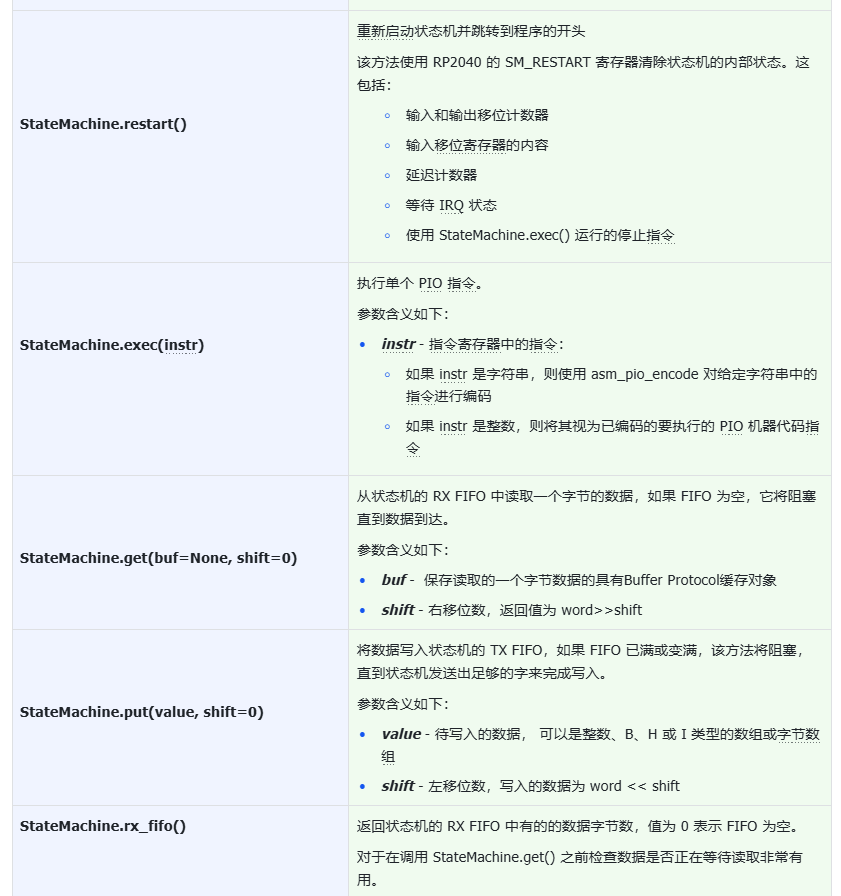

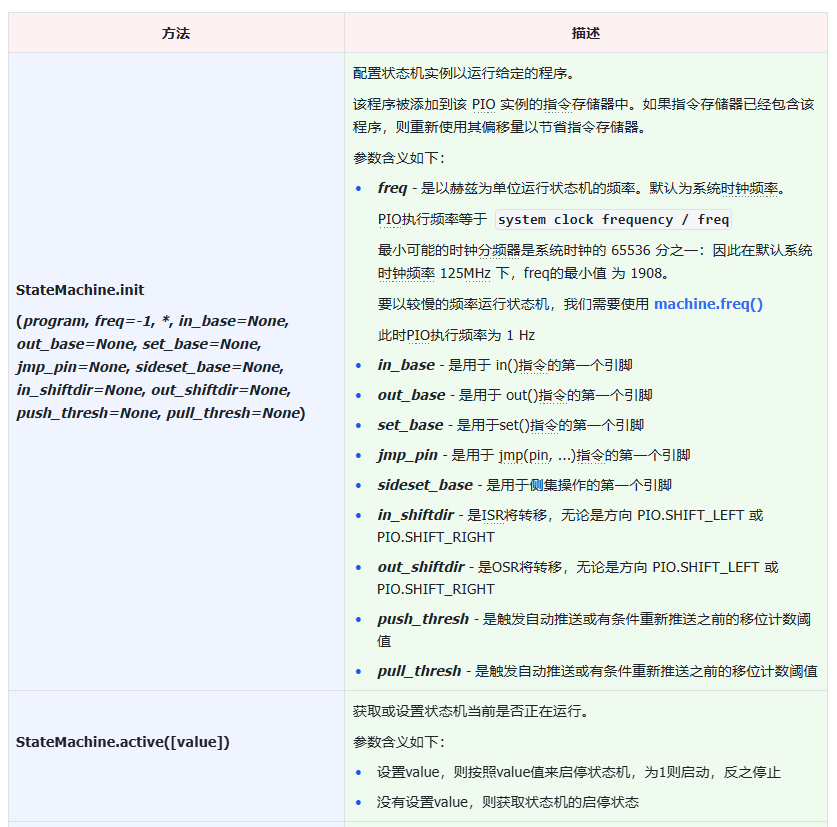

2.rp2.StateMachine 类的其他方法

rp2.StateMachine 类还有初始化方法、设置或获取运行方法、重启方法等：

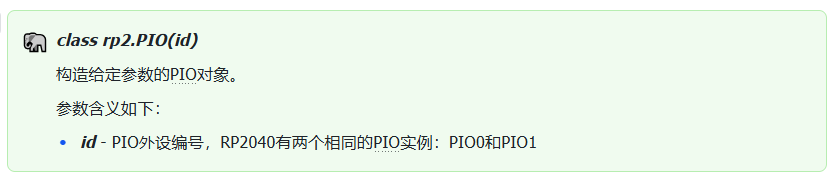

3.rp2.PIO 类的构造方法

rp2.PIO 类的构造方法如下：

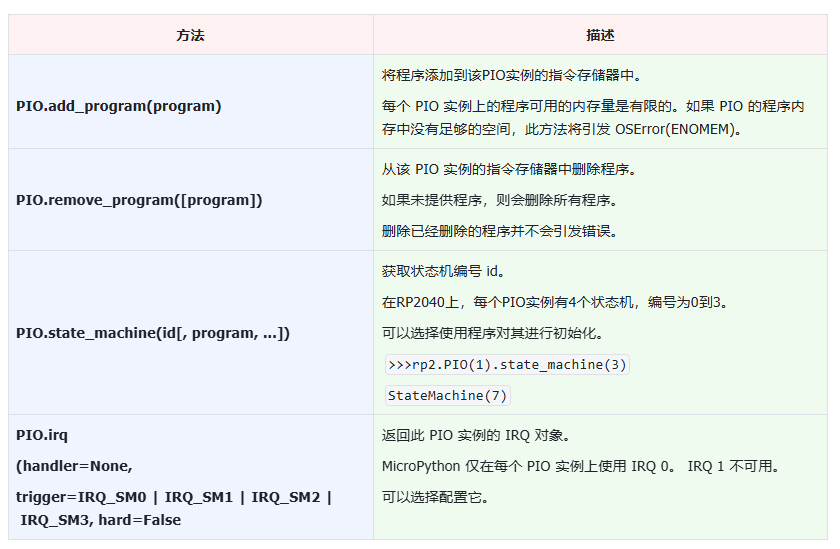

4.rp2.PIO 类的其他方法

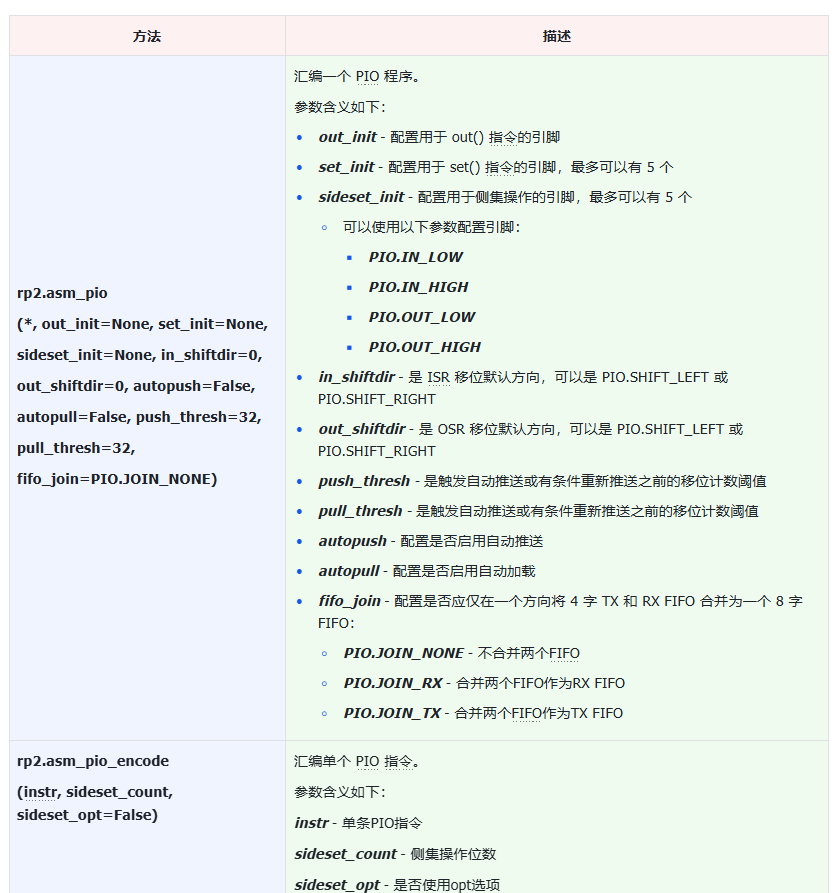

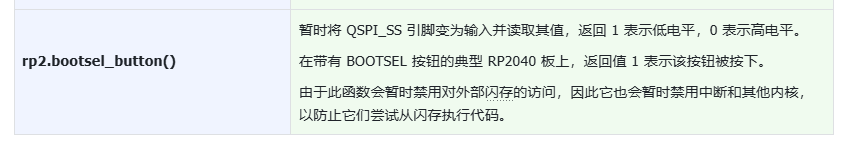

5.组装 PIO 汇编程序的函数

用于组装 PIO 汇编程序的函数有三个：

此外，如果汇编 PIO 程序时出现错误，则会从 asm_pio() 或 asm_pio_encode() 引发 rp2.PIOASMError，class rp2.PIOASMError 是专用于 PIO 的异常类。

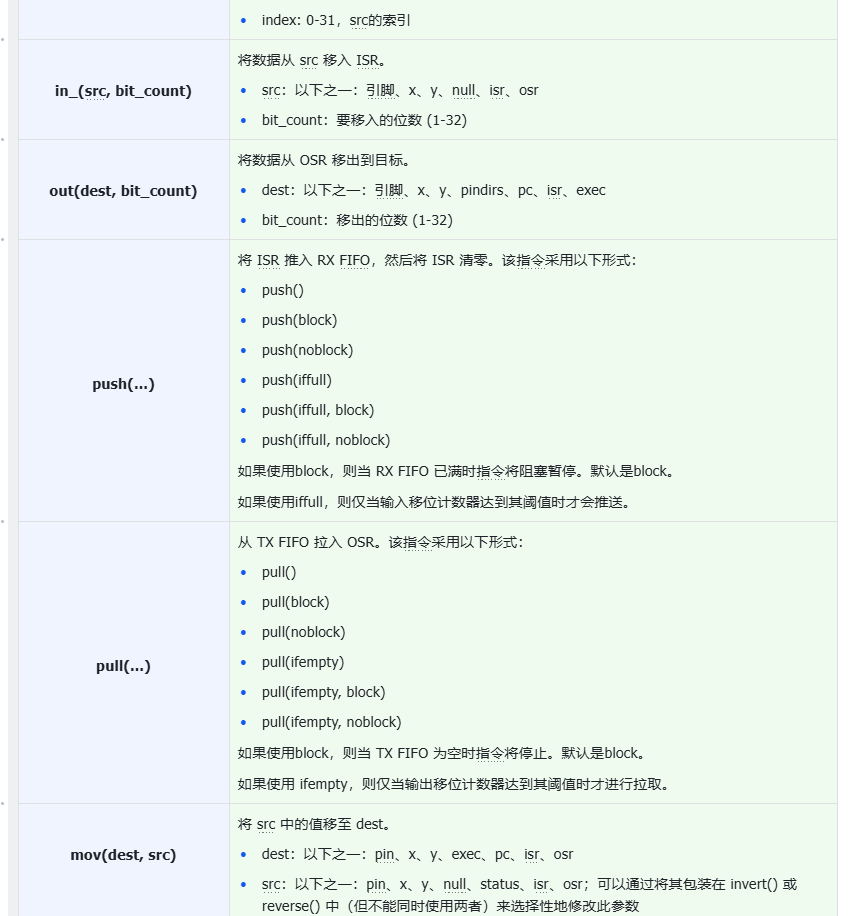

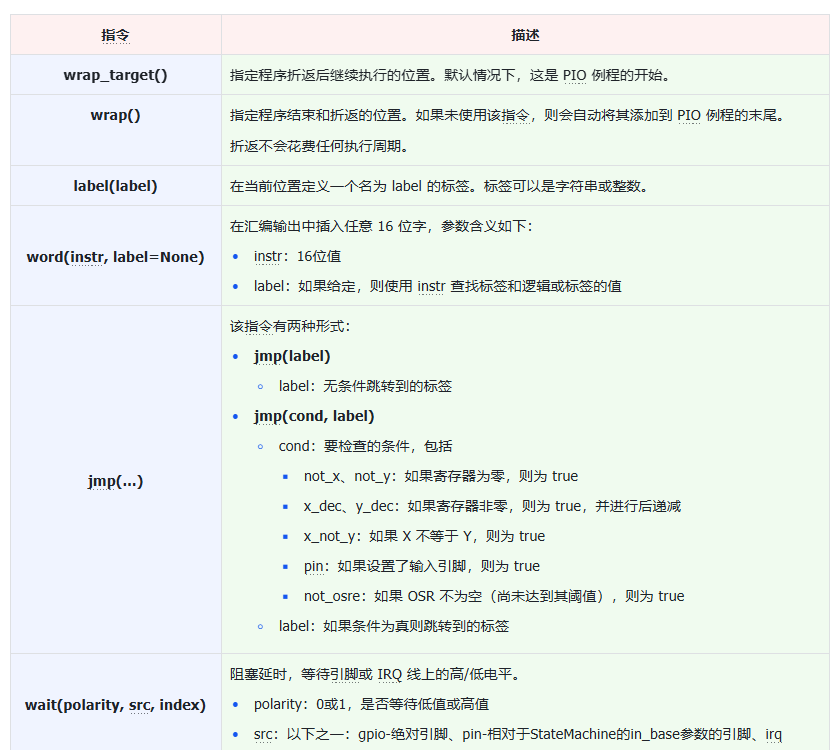

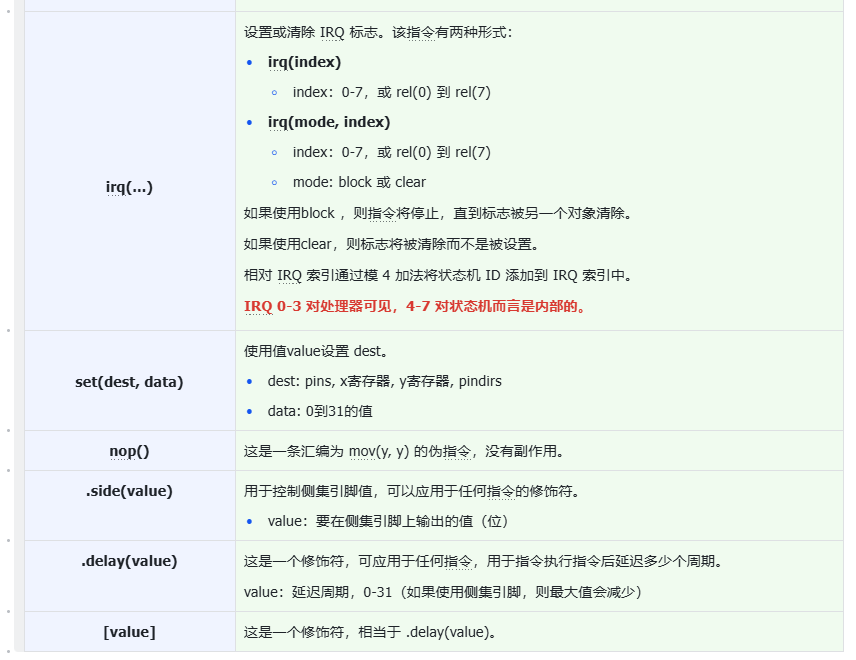

6.MicroPython 中的 PIO 指令

在 MicroPython 中，PIO 汇编例程被编写为带有装饰器 @rp2.asm_pio() 的 Python 函数，并且它们使用 Python 语法。此类例程支持标准 Python 变量和算术，以及以下对 PIO 指令进行编码并指导汇编器的自定义函数。
