RP2040 PIO 可编程输入输出端口：硬件结构与工作原理速览

1.硬件讲解

我们不难看到，对于树莓派 Pico 板载的 RP2040 来说，其通信外设资源非常有限，当我们需要使用的通信外设数量大于树莓派 Pico 具有的通信外设（例如需要四个 UART）或者我们需要的通信协议树莓派 Pico 上硬件不支持时（例如 VGA 视频输出），我们除了使用 GPIO 软件模拟实现通信接口外，还可以选用 PIO 可编程输入输出接口。

PIO 可编程输入输出端口是 RP2040 的一个特殊的外设，"可编程输入输出"指的是它无需 RP2040 的 CPU 参与即可使用预先设定好的操作对特定GPIO​​上输入或输出的数据进行处理。​它可以实现多种不同的通信接口/外设，实际上，我们可以把 PIO 理解为一个 RP2040 芯片内部中又一个简易独立的​单片机​，通过写入简单汇编程序到 PIO 块中即可实现多种通信接口，同时相比于 GPIO 软件模拟通信协议来说，它几乎不占用 CPU 资源同时运行速度快。

目前，PIO 外设可实现以下通信协议：8080 和 6800 并行总线、I2C、3 针 I2S、SDIO、SPI、DSPI、QSPI、UART、DPI 或 VGA（通过电阻式 DAC）。

1.1 PIO 外设的基本结构

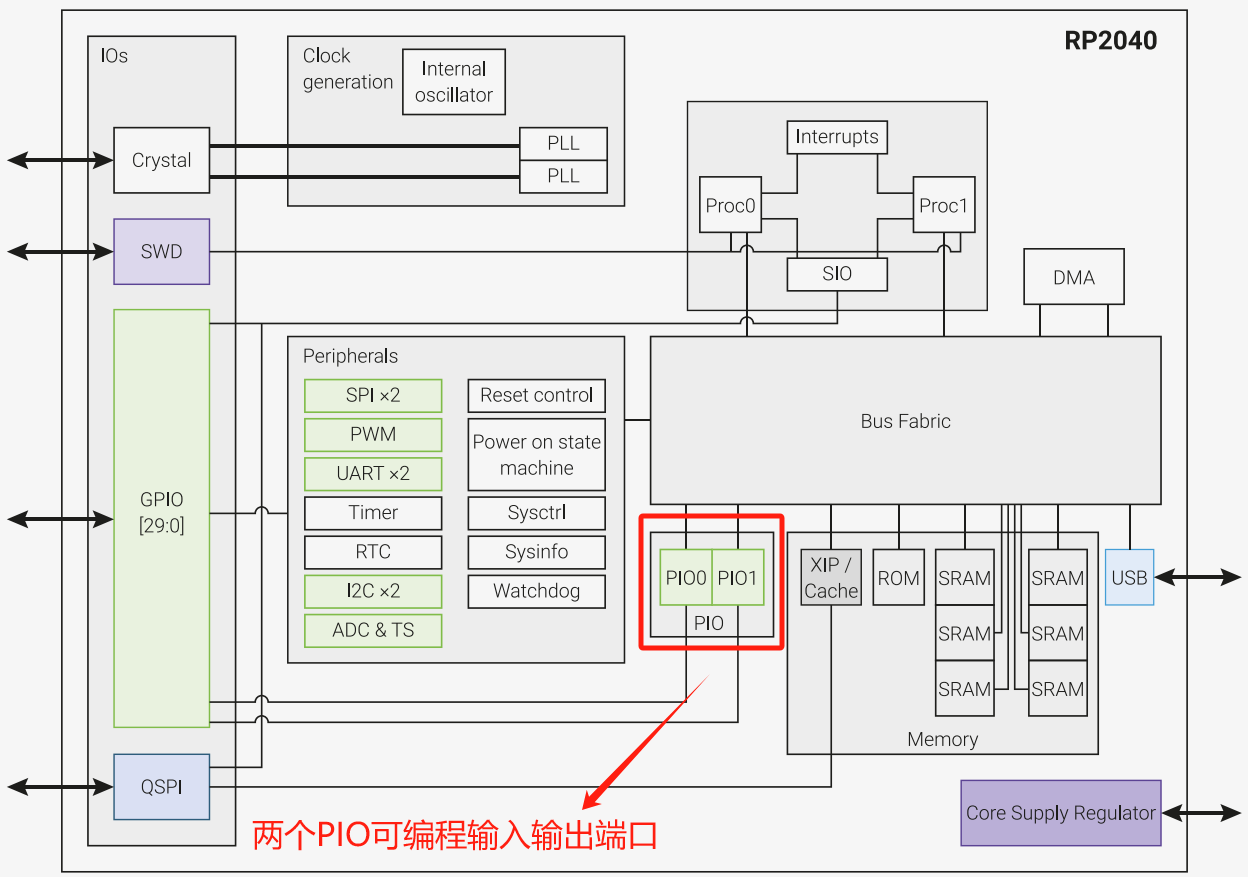

RP2040 有两个完全相同的 PIO 外设。每个 PIO 外设都独立连接到了 AHB lite 总线、GPIO 引脚和中断控制器：

• AHB Lite 总线：实现 PIO 与 RP2040 主 CPU、片内存储的高速数据交互；
• GPIO 引脚：作为 PIO 与外部设备进行输入 / 输出操作的物理接口；
• 中断控制器：实现 PIO 向主 CPU 发送中断请求，完成事件同步。

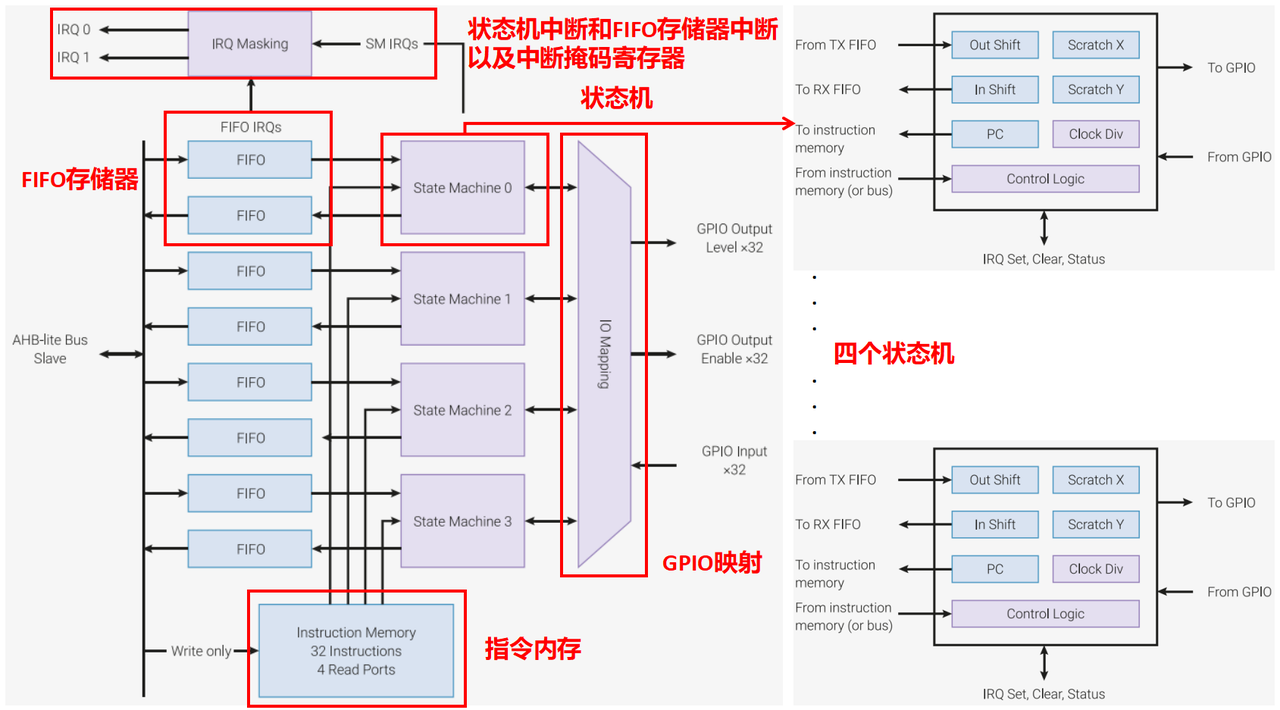

单个 PIO 外设的结构图如下所示：

简单来说，PIO 外设由以下几个部分组成：

• ​状态机(State Mchine)：​每个 PIO 包含 4 个独立的状态机，是 PIO 的核心执行硬件，可视为轻量级专用处理器，内部包含：
  • PC（指令计数器）：记录当前待执行指令在指令内存中的地址，控制指令的顺序执行；
  • Clock Div（时钟分频器）：独立调节状态机的运行时钟频率，适配不同速率的外部 I/O 协议；
  • X/Y 可擦写数据暂存器：临时存储运算数据、中间结果；
  • Out Shift（输出移位寄存器）：将数据按指定位宽、顺序移位后输出至 GPIO；
  • In Shift（输入移位寄存器）：从 GPIO 读取数据并按指定规则移位暂存；
  • 状态机通过内部寄存器读取指令内存中的汇编指令，自主完成数据读写、GPIO 控制等操作；同时可访问 FIFO、DMA、GPIO 等单元，并生成中断信号，用于状态机之间、PIO 与主 CPU 之间的同步。
• ​指令内存(Instruction Memory)：​是容量为 32 条指令的只读存储单元，由同一 PIO 内的 4 个状态机共享，用户编写的 PIO 专用汇编指令，会被加载至该内存中，供各状态机独立读取并执行；
• GPIO 映射(GPIO Mapping)：
  • 状态机的输入 / 输出信号可映射至 RP2040 的 GPIO 引脚（硬件支持最多 32 个 GPIO，RP2040 实际引出 30 个可用 GPIO）；
  • 同一 PIO 内的所有状态机，可独立且同时访问任意 GPIO 引脚，具备灵活的引脚分配能力。
• ​FIFO 存储器：​每个状态机的 Out Shift、In Shift 移位寄存器，分别与一组 “发送 FIFO（Tx FIFO）”和“接收 FIFO（Rx FIFO）” 相连，核心作用是实现 “数据收发请求” 与 “实际执行操作” 的异步解耦：
  • ​发送场景：​主 CPU 先将待输出数据写入 Tx FIFO；当状态机就绪时，从 Tx FIFO 取数，通过 Out Shift 寄存器输出至 GPIO；
  • ​接收场景：​状态机从 GPIO 读数据后暂存至 In Shift 寄存器，再写入 Rx FIFO；主 CPU 可在合适时机从 Rx FIFO 取数。
• ​中断及中断掩码寄存器：​用于管理 PIO 的中断信号：
  • ​中断源：​包括 FIFO（如 FIFO 满 / 空）、状态机（如指令执行完成、特定操作触发）的原始中断信号；
  • ​中断掩码寄存器：​对原始中断信号进行 “使能 / 屏蔽” 配置，仅未被屏蔽的中断会发送至 RP2040 中断控制器，触发主 CPU 响应。
