嵌入式通信底层逻辑：从传输方式到协议规则，新手也能看懂的科普

1.通信方式的分类和概念

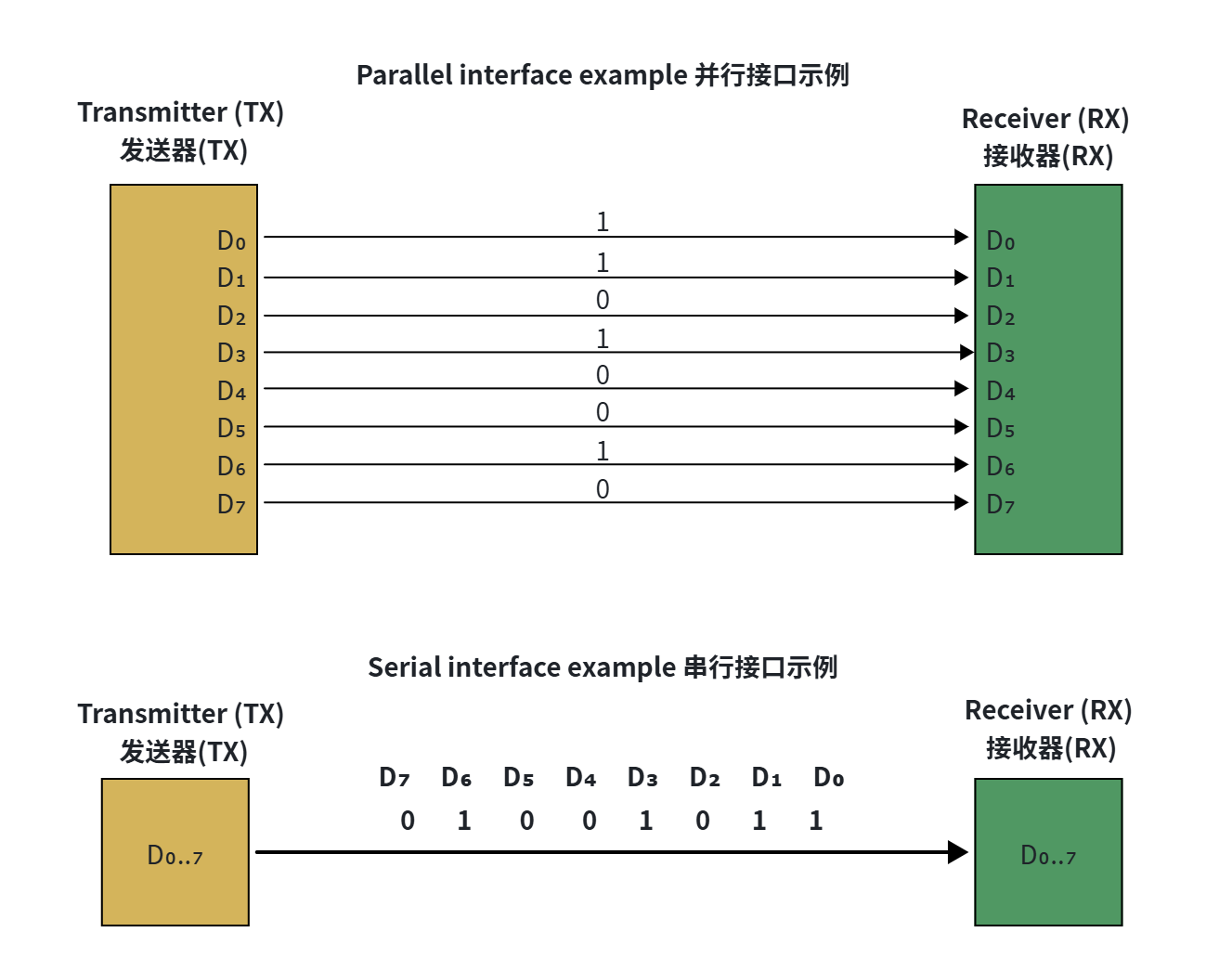

1.1 按 “数据传输方式” 分类：串行通信 vs 并行通信

数据传输方式决定了 “多个数据位如何同时或分时传输”，两者特点差异显著：

• ​串行通信​：设备间通过​少量数据信号线（一般 8 根以下） ​，按 “数据位形式一位一位” 传输数据（类似 “单个车道的公路，同一时刻只能传 1 个数据位”）。
• ​并行通信​：使用​8、16、32 或 64 根及更多数据线​，同时传输多个数据位（类似 “多车道公路，可同时传多个数据位”）。

特性	串行通信	并行通信
通讯距离	较远	较近
抗干扰能力	较强	较弱
传输速率	较慢	较高
成本	较低（节省线材、PCB 布线面积，尤其远距离）	较高（需更多数据线）

由于并行传输对 “多数据线的同步性” 要求极高，且通讯速率提升后，信号干扰问题会显著恶化性能。因此， ​高速率场景越来越多采用“高速串​行差分传输“ （用串行方式实现近似并行的高带宽）。

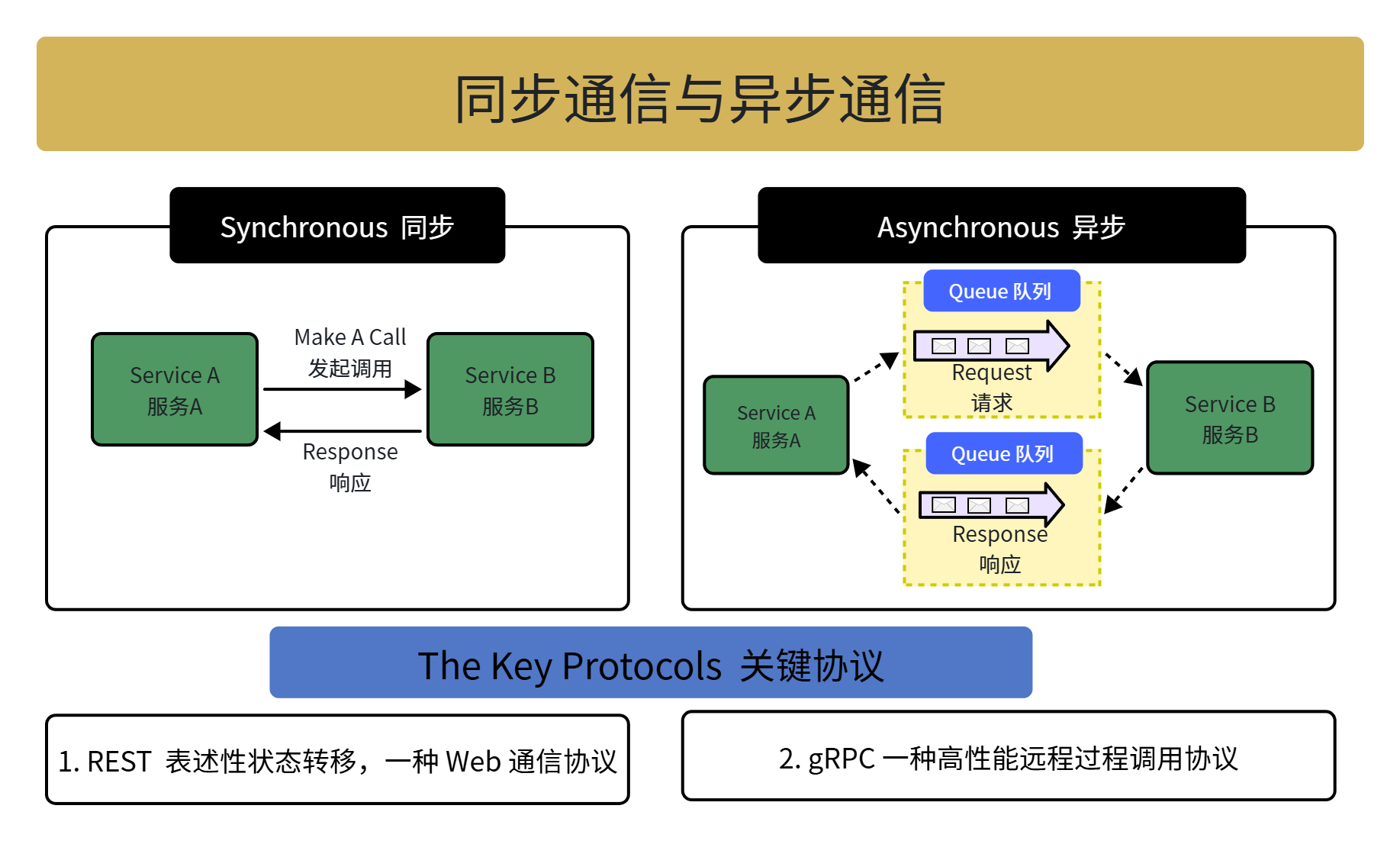

1.2 按 “数据同步方式” 分类：同步通讯 vs 异步通讯

同步方式决定了 “收发双方如何保持数据时序一致”，核心区别是是否依赖​“时钟信号”​同步：

• ​同步通讯​：收发双方用一根时钟信号线做同步参考，在时钟信号的 “上升沿 / 下降沿” 驱动下，协调同步传输数据（数据信号里​“绝大部分是有效数据“）。
• ​异步通讯​：不使用独立时钟信号，而是在​数据信号中穿插同步用的标识位​（如 “起始位、校验位、停止位”），或把数据 “打包成帧” 传输；部分场景需双方约定 “传输速率” 辅助同步。

维度	同步通讯	异步通讯
时钟依赖	依赖独立时钟信号线	不依赖独立时钟，靠数据内标识位 / 帧结构同步
有效数据占比	高（数据信号几乎都是有效内容）	低（数据中含起始位、校验位、停止位等额外标识）
时钟误差容忍度	低（双方时钟必须严格同步，误差稍大就会丢数据）	高（无需严格时钟同步，靠标识位容错）
效率	高（有效数据占比高）	低（额外标识位占用传输资源）

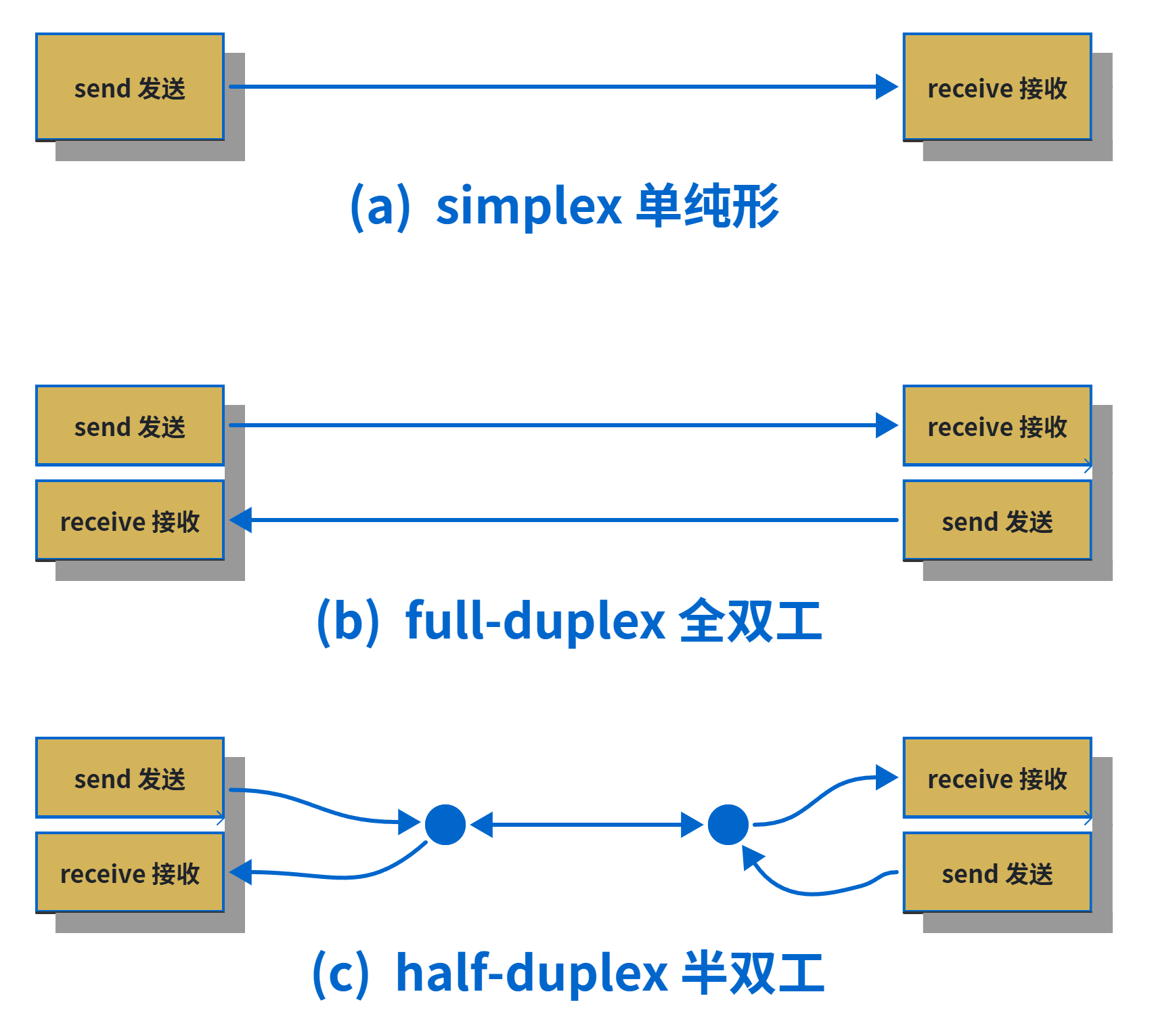

1.3 按 “传输方向与时间关系” 分类：单工、半双工、全双工通讯

该维度聚焦 “数据在信道中的传输方向（单向 / 双向）” 和 “时间上是否可同时收发”。

通讯方式	具体说明
全双工	同一时刻，收发双方可同时发送和接收数据（如手机通话：你说话时能听到对方，对方说话时你也能回应）
半双工	收发双方能双向传输，但同一时间只能 “发” 或 “收”（如对讲机：按下讲话键才能发，松开才能听）
单工	数据永远只能从 “固定发送方” 传到 “固定接收方”，反向无法传输（如电视广播：电视台发信号，电视只能收）

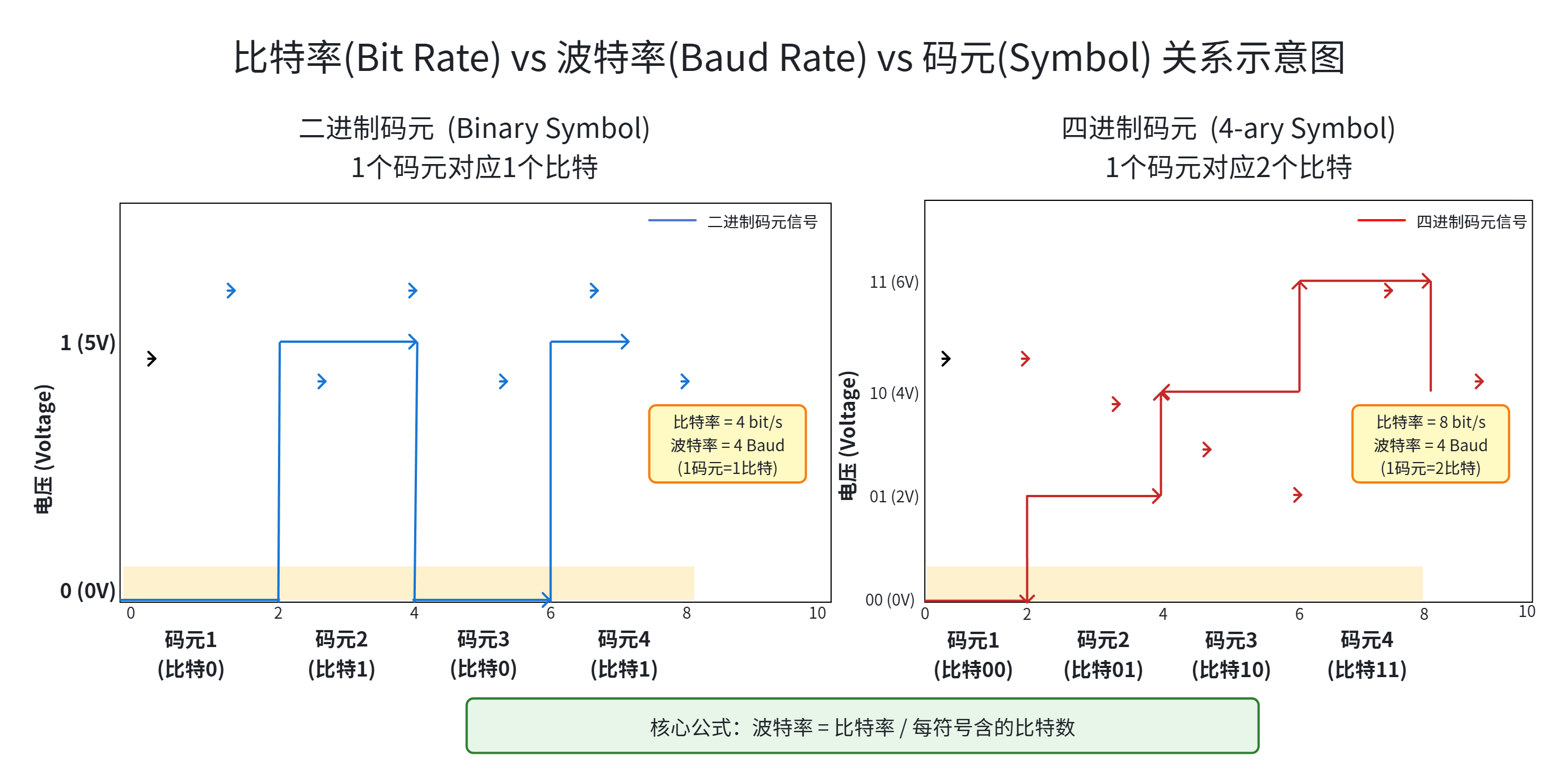

1.4 通讯速率核心概念：比特率、波特率、码元

“速率” 衡量通信的 “传输效率”，需明确三个关键术语的区别与联系：

• ​比特率​：每秒钟传输的​二进制位数​，单位是 “比特每秒（bit/s）”。
• ​波特率​：每秒钟传输的​码元个数​（“码元” 是数字通信中 “承载信息的基本信号单元”）。
• ​码元​：用 “时间间隔相同的符号” 表示二进制数字，这个 “时间间隔内的信号” 就是码元。若码元的 “离散状态数”＞2（如 M 进制），则为 M 进制码元。
  • ​二进制码元​：若用 “0V 表示 0，5V 表示 1”，一个码元只能表示 “0 或 1” 两种状态（对应 1 个二进制比特位）。此时，​波特率 = 比特率​（因为 1 个码元承载 1 个比特）。
  • ​多进制码元​：若用 “0V 表示 00、2V 表示 01、4V 表示 10、6V 表示 11”，一个码元能表示 “00、01、10、11” 四种状态（对应 2 个二进制比特位）。此时，​波特率 = 比特率 ÷ 2​（因为 1 个码元承载 2 个比特）。
  • ​波特率与比特率的关系​：波特率=比特率/每符号含的比特数。

2.接口、总线、协议的定义与关系

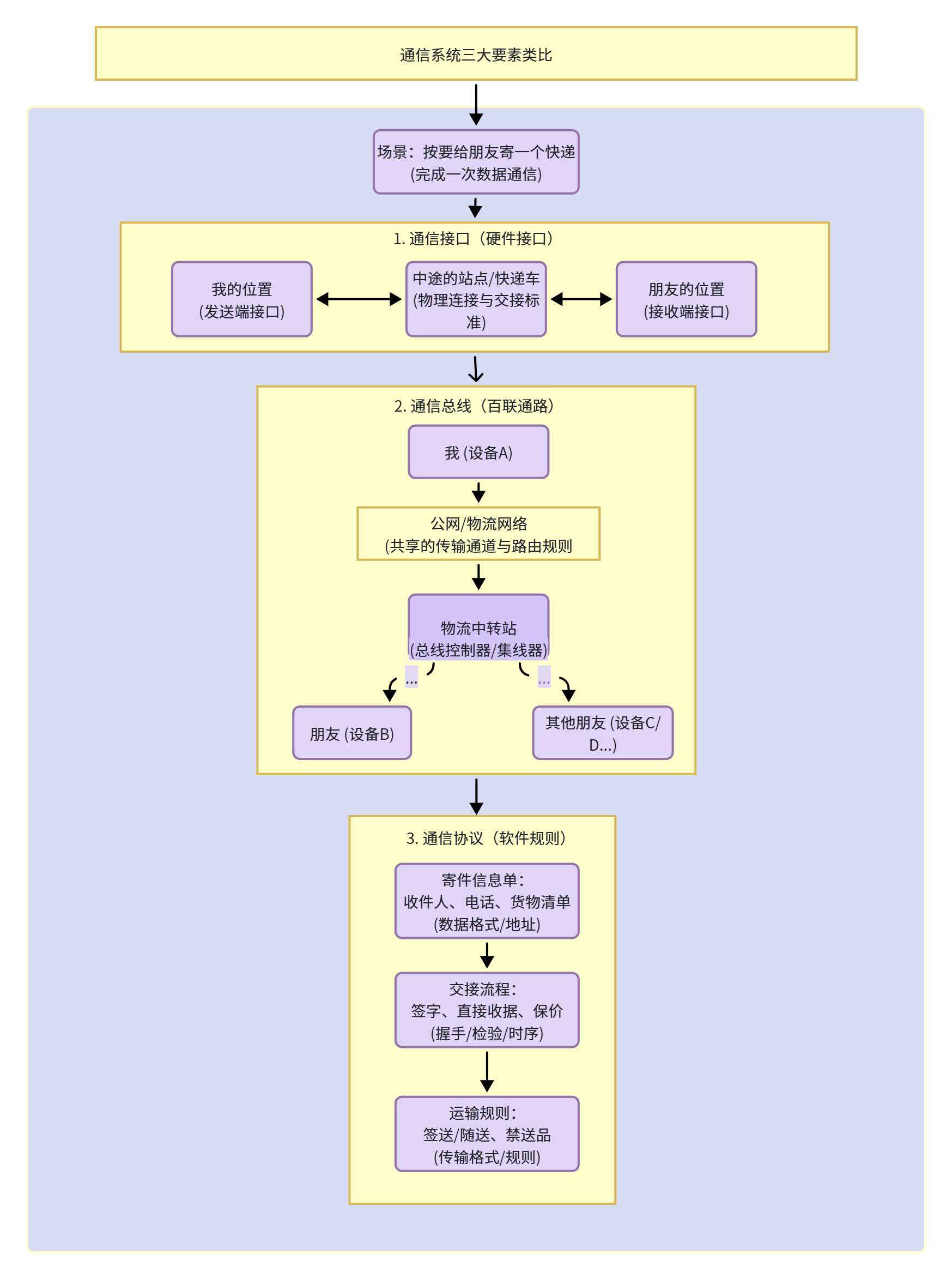

通信系统的核心是 “​硬件连接​” 与 “​软件规则​” 的结合，​通信接口​（硬件连接标准）、​通信总线​（多部件互联通路）、​通信协议​（数据传输规则）是三大关键要素，三者定义与关系如下：

​通信接口：​是​输入 / 输出的硬件连接标准​，“实现通信功能的硬件接口” 即为通信接口。根据 “数据传输方式”，通信分为​串行通信​（按位依次传输）和​并行通信​（多位同时传输），因此通信接口也对应两类：

• ​串行接口（串口）：​支持串行通信的硬件接口（如 RS-232 的 DB9 接口）。
• ​并行接口（并口）：​支持并行通信的硬件接口（如早期打印机的并行端口）。

通信总线：是​一组传输通道的集合​，由 “数据线、地址线、控制线” 等构成，是逻辑器件（如芯片、模块）之间传输数据的 “通路”。从广义看，计算机通信按 “传输特点” 分为串行、并行通信，对应总线也分为：

• ​串行总线：​如 I2C、SPI、UART（串口总线）等，按位传输数据。

• ​并行总线：​如早期 PCI 总线，多位数据同时传输。

  此外，总线还可从其他维度分类（更细致的场景划分）：

分类维度	子类别	说明
功能划分	内部总线、系统总线、I/O 总线	内部总线：芯片内部模块间互联；系统总线：连接 CPU、内存、外设；I/O 总线：外设与系统交互
时序控制方式	同步总线、异步总线	同步总线：靠统一时钟信号实现数据同步；异步总线：靠握手信号（非时钟）同步
数据传输格式	串行总线、并行总线	与 “通信接口” 逻辑一致，分别按位传输或多位同时传输

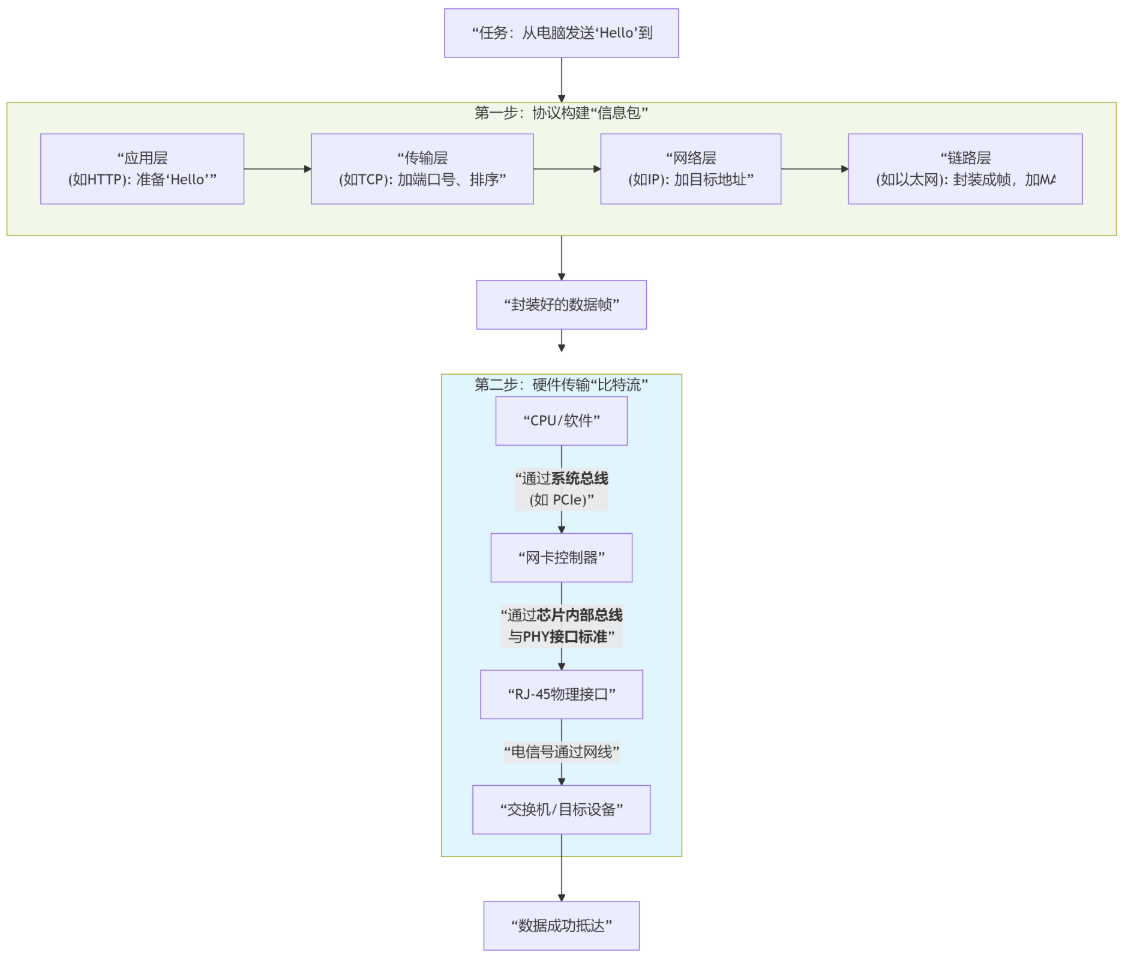

通信协议是​传输数据的规则集合​，是 “总体协作框架”—— 定义接口设备、器件、电信号、总线、传输通道之间的交互关系，确保所有组件能配合完成 “信号传输与数据交互”。

三者关系总结如下：

• ​接口：​强调 “​两个部件之间的硬件连接​”，聚焦 “信号形式、数据格式的转换”（比如 “如何物理连接两个设备”）。
• ​总线：​更注重 “​多个部件的互联扩展​”，强调 “可扩展性、灵活性、行业规范化”（很多总线有统一标准，如 USB、PCIe）。
• ​协议：​是 “​跑在硬件（接口、总线）之上的软件规则​”，规定 “接口怎么用、总线怎么传数据”。

需要注意的是，接口与总线有时不严格区分（常合称 “总线接口” 或 “接口总线”）；通信总线与通信协议必须匹配才能通信（如 USB 总线需遵循 USB 协议）。
