RP2040 时钟树拆解：时钟源、发生器和外设时钟

时钟系统

时钟系统可以从不同时钟源（PLL、内部环形振荡器、USB 时钟等）引入时钟，并使用多个时钟发生器来提供所需的时钟。时钟系统可以独立启动和停止时钟，并改变某些时钟频率，同时将其他时钟频率保持在最佳状态频率。

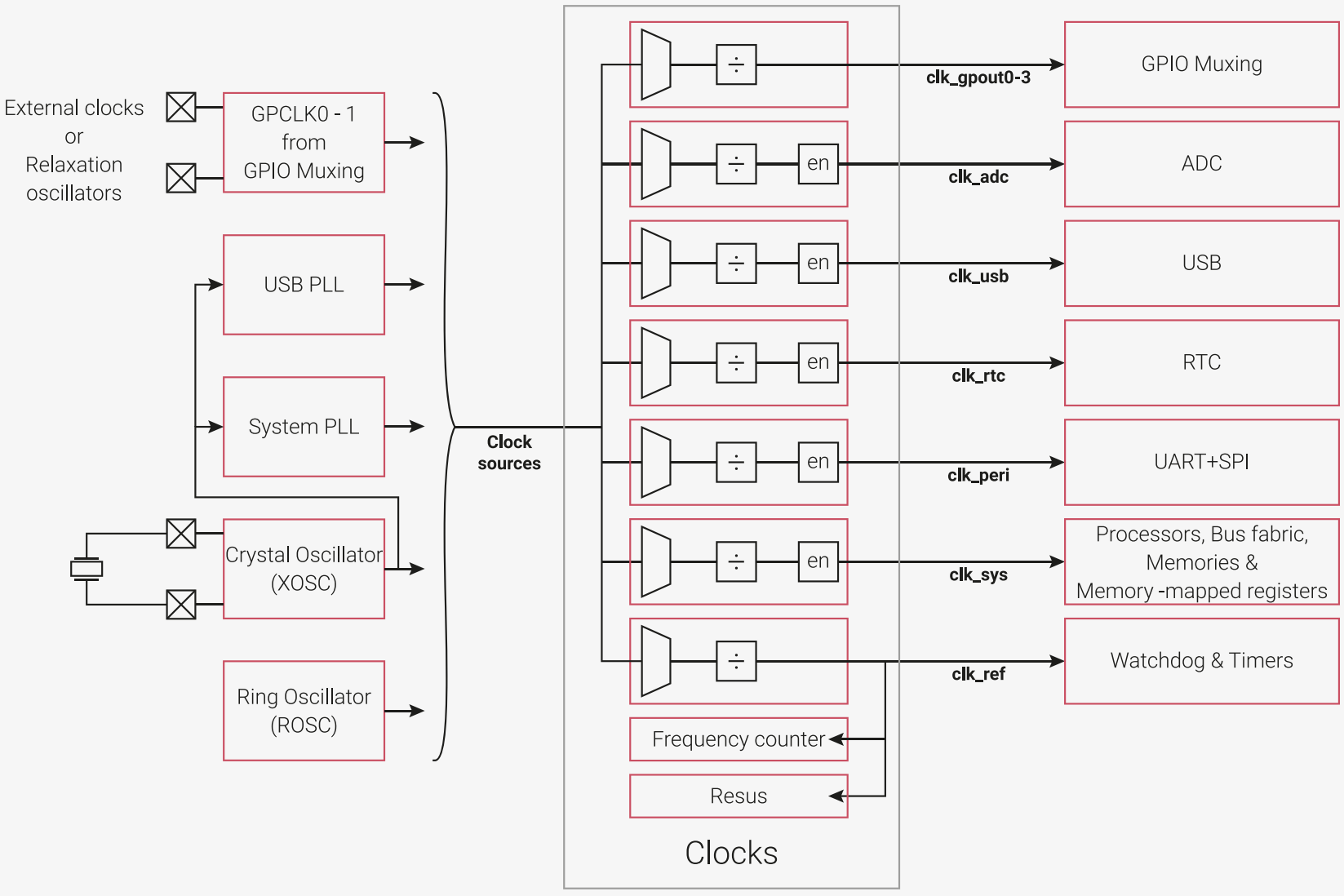

图 2.38 芯片子系统复位逻辑电路示意图

上图中，我们可以看到：

• ​左边（Clock sources）时钟源（总电源）：包括环形振荡器（ROSC，芯片自带的 “备用小发电机”）、晶体振荡器（XOSC，精准的 “主电网”）、USB PLL/System PLL（“电压放大器”，把基础时钟升到高频）；
• ​中间（Clocks）时钟发生器（变压器 + 开关）：每个发生器都能 “调整时钟频率”（÷ 号代表分频，比如把 125MHz 分成更低的频率）、“单独开关”（en 代表开关）；
• ​右边各个硬件模块（电器）：每个模块都由对应的时钟发生器供电，比如 USB 用固定的 48MHz 时钟，系统核心用 125MHz 高频时钟。

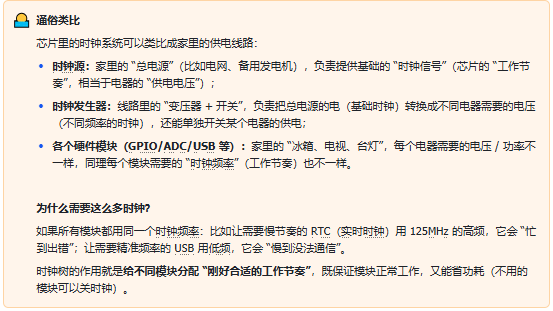

总结来说，RP2040 的时钟系统就是一套 “时钟树”，先从环形振荡器、晶体振荡器、PLL 等时钟源获取基础时钟，再通过多个​时钟发生器​，把这些基础时钟转换成不同频率的时钟，分配给 GPIO、ADC、USB 等不同模块还能单独启动 / 停止某个模块的时钟、调整频率，既满足不同模块的节奏需求，又能省功耗。

常用的一些时钟参数如下：

• PLL_SYS = 125MHz (默认) 133MHz (最高)
• PLL_USB = 48MHz (固定)
• CLK_SYS = PLL_SYS/CLK_REF (系统时钟,除非 DORMANT 模式,否则在这两个时钟中选择)
• CLK_PERI = CLK_SYS (外设时钟)
• CLK_USB = PLL_USB (固定)
• CLK_ADC = PLL_USB (固定)
• CLK_RTC = 46875Hz (用于 RTC 计数,12MHz / 256 = 46875Hz,CLKDIV_M1 = 46874 时,频率 1Hz)
• GPCLK INPUT = 从 IO 输入时钟 (可选)
