嵌入式入门必看：所有 MCU 上电，都不先运行 main 函数

BOOT 启动顺序

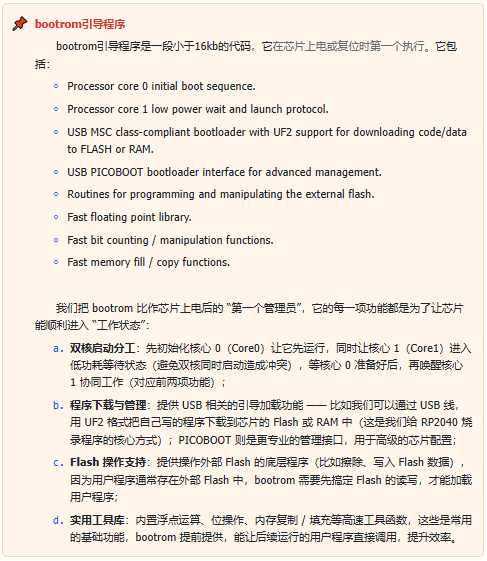

芯片的 “启动顺序”，就像我们给电脑开机后，从 “黑屏断电状态” 到 “进入系统能运行软件” 的全过程 ——RP2040 上电（接通电源）或复位后，不会直接运行我们写的程序，而是会先执行芯片自带的 “引导流程”，这个流程分为硬件层面的准备工作和软件层面的引导程序执行两步。而 bootrom（引导 ROM） 是内置在芯片 16kB ROM 中的核心引导代码（之前我们讲过 ROM 是芯片出厂固化的存储，bootrom 就是其中的 “启动工具包”），是整个启动流程的核心执行者。

这里启动可分为以下两个环节：

1. ​硬件控制 hardware controlled：​在 bootrom 引导程序执行前芯片进行的工作，bootrom 引导程序是内置在芯片中的软件，无需软件参与，属于芯片硬件的自我初始化；
2. ​处理器控制 processor controlled：​执行 bootrom 引导程序，属于软件引导程序的执行。


1.硬件控制的引导顺序

1. 芯片通电，运行 RUN 引脚置位：RUN 引脚是芯片的 “电源启动开关”，“置位” 就是把这个开关拨到 “开启” 状态，告诉芯片 “电源已经接上，可以开始启动了”；
2. 芯片上电压调压器等待数字芯片电源（DVDD）稳定：
   1. 电压调压器是给芯片内部 “数字电路” 供电的 “稳压器”（类似手机充电器的稳压功能）；DVDD 是数字电路的专用电源；
   2. 这一步是等 DVDD 的电压稳定在安全值（比如 1.8V），避免电压忽高忽低烧坏芯片内部电路，相当于电脑开机时电源要等输出电压稳定再给主板供电。
3. 通电状态机已启动，通电状态机是芯片里负责按顺序完成硬件准备的自动电路，它会依次完成以下工作：
   1. ROSC(环形振荡器)已启动，为时钟发生器提供一个时钟源，clk_sys 和 clk_ref 现在以相对较低的频率运行（通常为 6.5MHz）：
      1. ROSC 是芯片的 “初始时钟源”（相当于闹钟的 “发条”），启动后会产生基础的 “时钟信号”（芯片工作的 “心跳节奏”）；
      2. clk_sys 是芯片的 “系统主时钟”，clk_ref 是 “参考时钟”，开始用低频（6.5MHz）运行是为了让硬件启动更安全、稳定，后续会根据需求提速。
   2. 复位控制器、XIP 就地执行硬件、存储器、总线结构和处理器子系统均退出复位：
      1. 这些硬件模块在断电时处于 “复位状态”（相当于 “休眠锁定”）；
      2. “退出复位” 就是唤醒并解锁这些模块，让它们进入 “可以工作的状态”， 比如存储器准备好存数据、总线准备好传数据、处理器核心准备好执行程序。
   3. 处理器核心 0 和核心 1 开始执行引导程序：所有硬件准备完成后，两个处理器核心被唤醒，开始执行芯片内置的 bootrom 引导程序，硬件控制的引导流程到此结束。

2.处理器控制的引导顺序

处理器控制的引导顺序，是​bootrom 引导程序开始执行后的 “任务分配 + 启动方式选择流程”，此时硬件已经准备好，bootrom（芯片里的 “启动管理员”）会先给两个核心分工，再判断 “从哪里加载用户程序”（要么从外部 Flash 读程序，要么进入 USB 模式等用户烧录程序），整个流程是通过 “判断各种硬件信号 + 执行预设逻辑” 自动完成的。

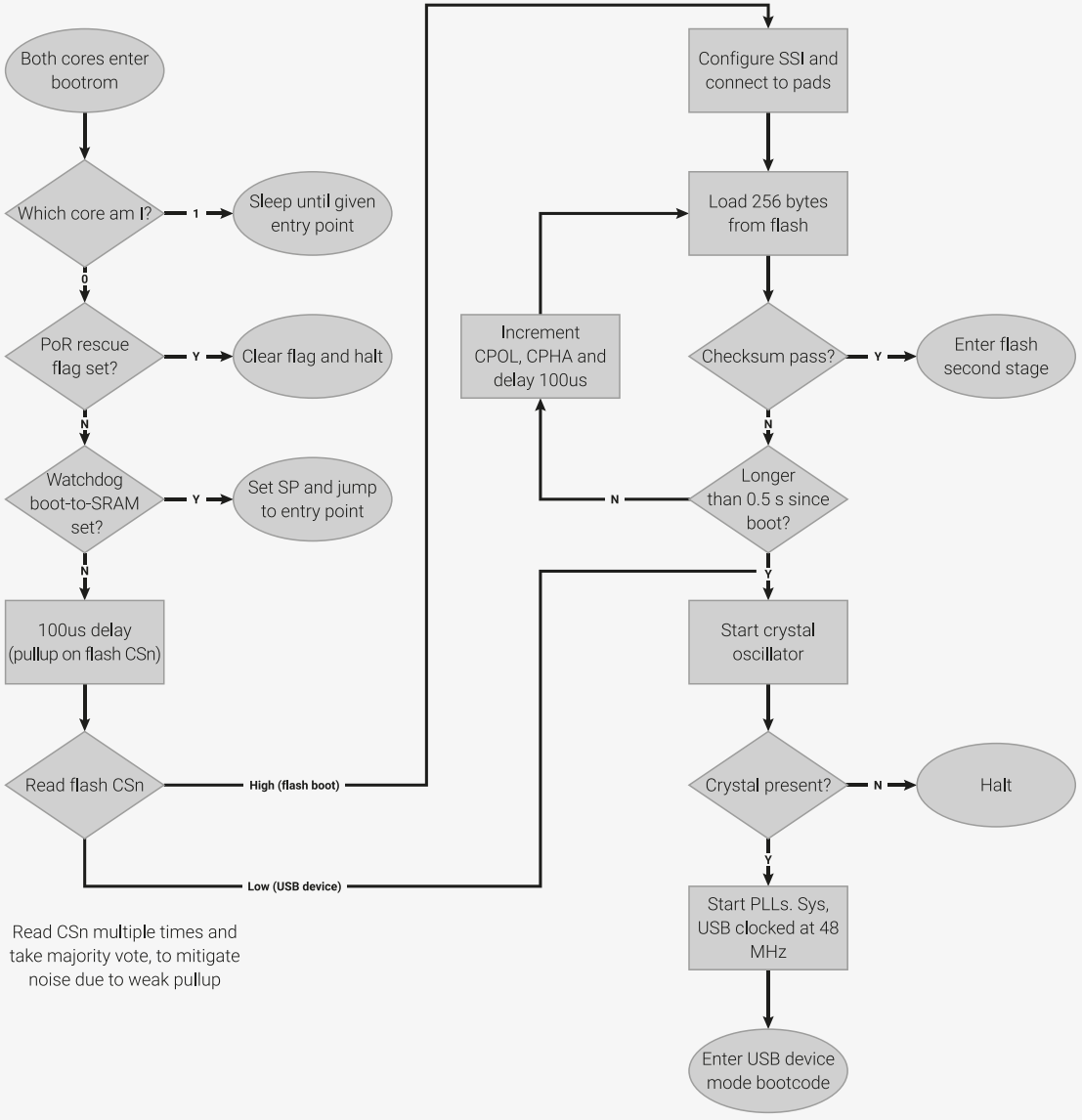

图 2.21 RP2040 处理器控制引导顺序流程图

第一部分是双核的初始分工（流程图左侧），两个核心（Core0、Core1）都进入 bootrom 后，先完成 “职责划分”：

1. ​“Which core am I？”（我是哪个核心？）：​两个核心同时运行，但通过之前讲的 “CPUID 寄存器” 区分身份：
   1. 如果是 Core1：进入 “Sleep until given entry point”（休眠，等 Core0 给它分配任务）；
   2. 如果是 Core0：继续执行后续的启动逻辑（Core0 是 “主启动核心”）。
2. ​“PoR rescue flag set？”（上电复位救援标志是否开启？）：​这是芯片的 “故障救援开关”：如果这个标志开了，说明之前启动失败过，Core0 会 “Clear flag and halt”（清除标志并暂停），等待人工排查问题。
3. ​“Watchdog boot-to-SRAM set？”（看门狗是否要求从 SRAM 启动？）：​看门狗是芯片的 “故障重启工具”：如果看门狗要求从 SRAM 启动，Core0 会 “Set SP and jump to entry point”（设置栈指针 SP，跳转到 SRAM 里的程序入口）这是 “紧急启动模式”，通常用于调试。
4. ​“100us delay (pullup on flash CSn)”（延迟 100 微秒，给 Flash 的 CSn 引脚加上拉电阻）： “CSn” 是外部 Flash 的 “片选引脚”（相当于 Flash 的 “开关”），上拉电阻是让这个引脚先处于 “高电平”（默认不选中 Flash），给 Flash 留足启动时间。
5. ​“Read flash CSn”（读取 Flash 的 CSn 引脚电平）：​通过 CSn 引脚的电平，判断 “有没有外部 Flash”：
   1. 如果是 ​High（高电平）：说明 Flash 存在，走 “Flash 启动” 的流程（跳转到流程图右侧）；
   2. 如果是​Low（低电平）：说明没有 Flash，走 “USB 启动” 的流程（后续会进入 USB 模式，等用户通过 USB 烧录程序）。

第二部分是启动方式选择（流程图右侧），Core0 确定 “Flash 存在” 后，开始尝试从 Flash 启动，否则进入 USB 模式：

• 分支 1：尝试 Flash 启动
  • ​“Configure SSI and connect to pads”（配置 SSI 模块，连接到引脚）：​SSI 是控制 QSPI 接口的模块（之前讲过），这一步是让芯片和外部 Flash 建立通信连接。
  • ​“Load 256 bytes from flash”（从 Flash 读取 256 字节数据）：​先读 Flash 里的 “启动头数据”，用来验证 Flash 里的程序是否有效。
  • ​ “Checksum pass？”（校验和是否通过？）：​“校验和” 是 Flash 程序的 “身份证”（相当于给程序算个 “数字指纹”）：
    1. 如果​通过（Y）​：说明 Flash 里的程序没问题，进入 “Enter flash second stage”（执行 Flash 里的二级启动程序，最终加载用户程序）；
    2. 如果​不通过（N）：继续判断 “启动时间是否超过 0.5 秒”。
  • “Longer than 0.5s since boot？”（启动时间超过 0.5 秒了吗？）：
    1. 如果没超过：调整 Flash 的通信参数（CPOL/CPHA 是 SPI 的 “时钟极性 / 相位”，相当于 “调整 Flash 的通信协议”），再延迟 100 微秒，重新尝试读 Flash；
    2. 如果超过：说明 Flash 启动失败，切换到 “USB 启动” 流程。
• 分支 2：USB 启动（Flash 启动失败后）
  • ​“Start crystal oscillator”（启动晶振）：​晶振是更精准的时钟源，USB 通信需要稳定的时钟，所以先启动晶振。
  • “Crystal present？”（晶振存在吗？）：
    1. 如果晶振不存在：Core0 “Halts”（暂停），启动失败；
    2. 如果晶振存在：继续下一步。
  • ​“Start PLLs. Sys, USB clocked at 48 MHz”（启动锁相环 PLL，把系统时钟、USB 时钟调到 48MHz）：​PLL 是 “时钟加速器”，把晶振的低频时钟升到 USB 需要的 48MHz（USB 通信的标准时钟）。
  • ​“Enter USB device mode bootcode”（进入 USB 设备模式的引导程序）：​此时芯片会变成 “USB 设备”（比如电脑识别的 “U 盘”），用户可以通过 USB 把程序烧录到 Flash 或 SRAM 里。
