从流水线到低功耗:Cortex-M0 + 如何成为微控制器的 “性价比之王”

Cortex-M0+ 内核

内核是微控制器芯片的核心运算大脑,​芯片的所有程序执行、数据运算、任务调度,最终都由内核完成,内核直接决定了芯片的核心能力边界(比如运算速度、功耗水平、能支持的功能​,是判断芯片 “适合什么场景”(比如低功耗设备 / 复杂运算设备)、“能做什么任务” 的基础。

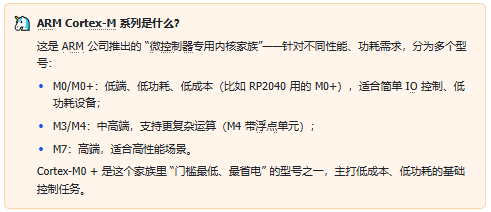

ARM Cortex-M0+ 处理器是一款支持 ARMv6M 指令集的超低功耗、低成本微处理器。

芯片具有如下特性:

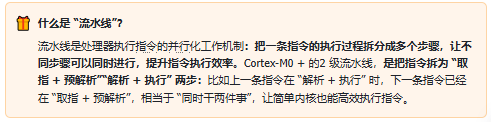

  • 使用的是 2 级流水线结构(取指 + 预解析,解析 + 执行);
  • 支持单周期 I/O 访问:
    • “单周期” 指访问 GPIO 等外设时,只需要 1 个时钟周期就能完成一次读写操作;
    • IO 访问速度极快、响应延迟极低,适合对 IO 时序要求高的场景(比如快速控制 LED 闪烁、高频信号输出)。
  • 集成睡眠模式的低功耗:
    • 睡眠模式是处理器 “临时暂停工作、降低能耗” 的状态,核心会关闭部分电路、降低时钟频率,只保留必要的唤醒检测功能;
    • 大幅减少芯片空闲时的功耗,是电池供电设备(比如智能手环、无线传感器)的核心需求。
  • 具有确定性的、固定延迟、中断处理的能力:
    • “确定性” 是指中断响应时间是固定的,无论处理器当前在做什么,处理中断的延迟(从收到中断信号到开始执行中断程序的时间)不会忽长忽短;
    • 在实时系统”(比如工业控制、电机调速)中,能保证紧急任务(如传感器触发)被及时、稳定响应,不会因延迟波动导致故障。
  • Thumb-2 技术:
    • Thumb-2 是 ARM 的指令集技术,它混合了 16 位短指令和 32 位长指令(普通 ARM 指令是 32 位);
    • 既让代码体积更小(16 位指令占空间少),又能保留 32 位指令的执行效率,平衡了 “代码存储占用” 和 “执行速度”。
  • 32 位单周期硬件乘法器:
    • “硬件乘法器” 是芯片里专门负责乘法运算的硬件模块(区别于 “软件乘法”—— 用代码模拟乘法);“单周期” 指一次 32 位数字的乘法,只需要 1 个时钟周期就能完成;;
    • 让乘法运算的速度大幅提升(软件乘法可能需要十几个周期),适合需要快速计算的场景(比如数据滤波、简单数学运算)。
  • C 应用程序与二进制接口兼容的异常模型,允许使用纯 C 函数作为中断处理程序:
    • “异常模型” 是处理中断、故障等突发情况的规则;这个特性让开发者可以​用 C 语言写中断处理程序​(不用写底层汇编代码);
    • 大幅降低了中断程序的开发难度,让普通开发者(不用精通汇编)也能轻松编写中断逻辑。
  • 使用等待中断(WFI)、等待事件(WFE)指令或从退出时中断休眠返回功能的低功率休眠模式输入:
    • 这是进入 “低功耗睡眠模式” 的触发方式:
      • WFI(Wait For Interrupt):执行后核心进入睡眠,直到收到中断信号才唤醒;
      • WFE(Wait For Event):执行后核心进入睡眠,直到收到事件信号才唤醒;
    • 让开发者能灵活控制芯片进入低功耗状态,进一步降低空闲时的能耗,延长电池设备的续航。

常用于以下应用:

  • 一般的数据处理和 I/O 控制任务
  • 超低功耗应用
  • 8 位/16 位微控制器的更新/替代
  • 低成本 ASIC、ASSP

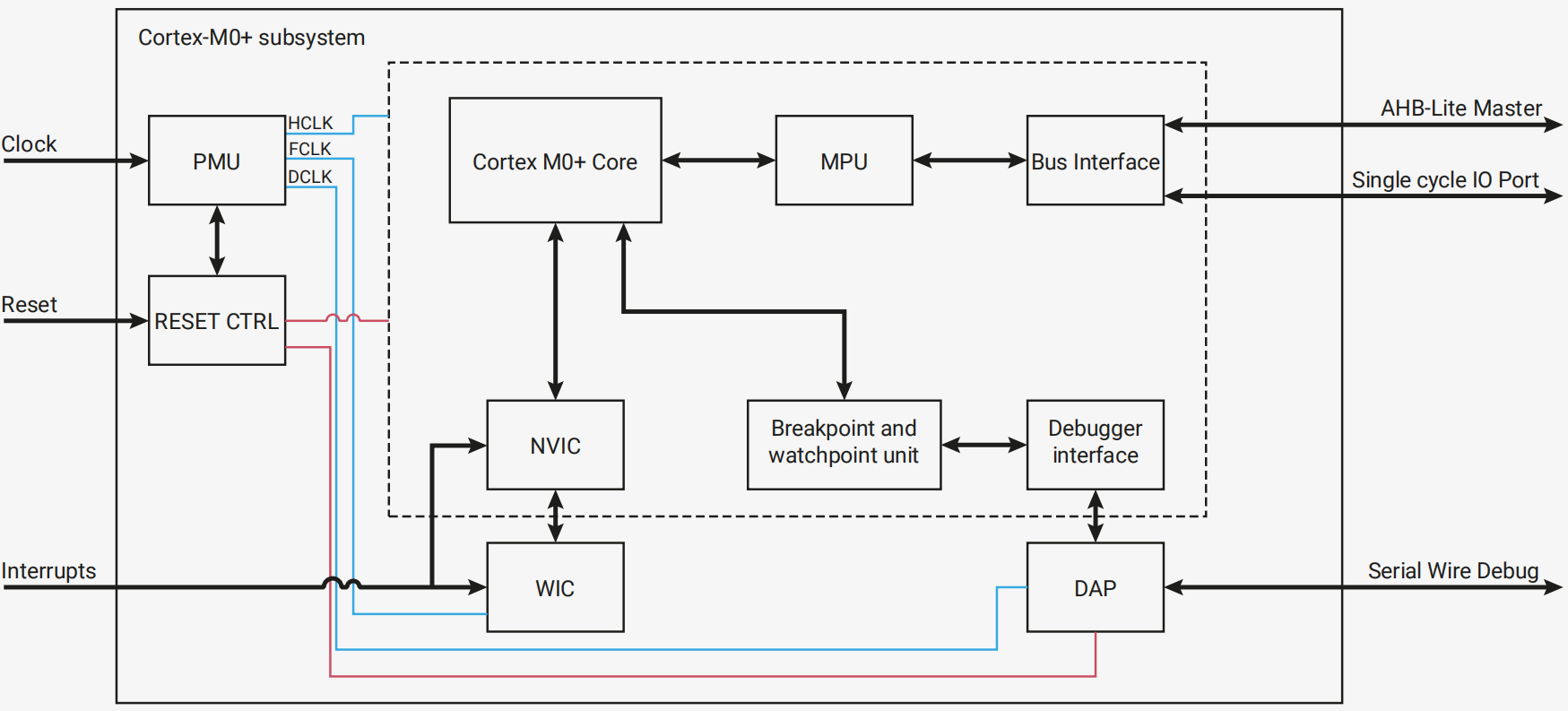

系统单元框图如下:
图 2.16 ARM Cortex-M0+ 内核系统单元架构框图

我们可以看到,内核正常运行工作需要不同模块负责给内核提供电源、时钟、中断、调试等基础保障,让内核稳定运行:

  • ​功耗与时钟 PMU:​给内核提供不同的时钟信号(HCLK/FCLK/DCLK),同时控制内核的功耗状态(比如休眠时降低时钟或断电),是实现 “超低功耗” 的核心模块。
  • ​复位控制 RESET CTRL:​负责内核的重启,当程序卡死、芯片异常时,触发复位让内核回到初始状态,重新运行。
  • 内存与访问 MPU + Bus Interface:
    • MPU(内存保护单元​:管理内核的内存访问权限,防止程序错误访问非法内存(比如应用程序碰内核专属内存),提升系统稳定性;
    • Bus Interface(总线接口​:是内核与芯片其他模块(SRAM、外设)通信的 “桥梁”—— 内核通过它读内存、控外设。
  • 中断与低功耗 NVIC + WIC:
    • 嵌套向量中断控制器 NVIC​:管理中断请求(IRQ),调度中断的优先级,让内核及时响应紧急任务;
    • 唤醒中断控制器 WIC​:是 “休眠唤醒器”—— 内核深度休眠时,普通中断无法唤醒,WIC 能检测中断信号,把内核从低功耗状态拉回工作状态。
  • 调试断点/观察点单元 + DAP:
    • 断点/观察点单元​:调试程序的 “抓手”—— 断点让内核执行到指定代码时暂停,观察点让内核访问指定内存 / 寄存器时暂停,方便找程序 BUG;
    • DAP(调试访问端口​:是外部调试器(比如电脑)与内核通信的入口,通过 SWD 接口(串行线调试),可以控制内核运行、查看内核状态。
