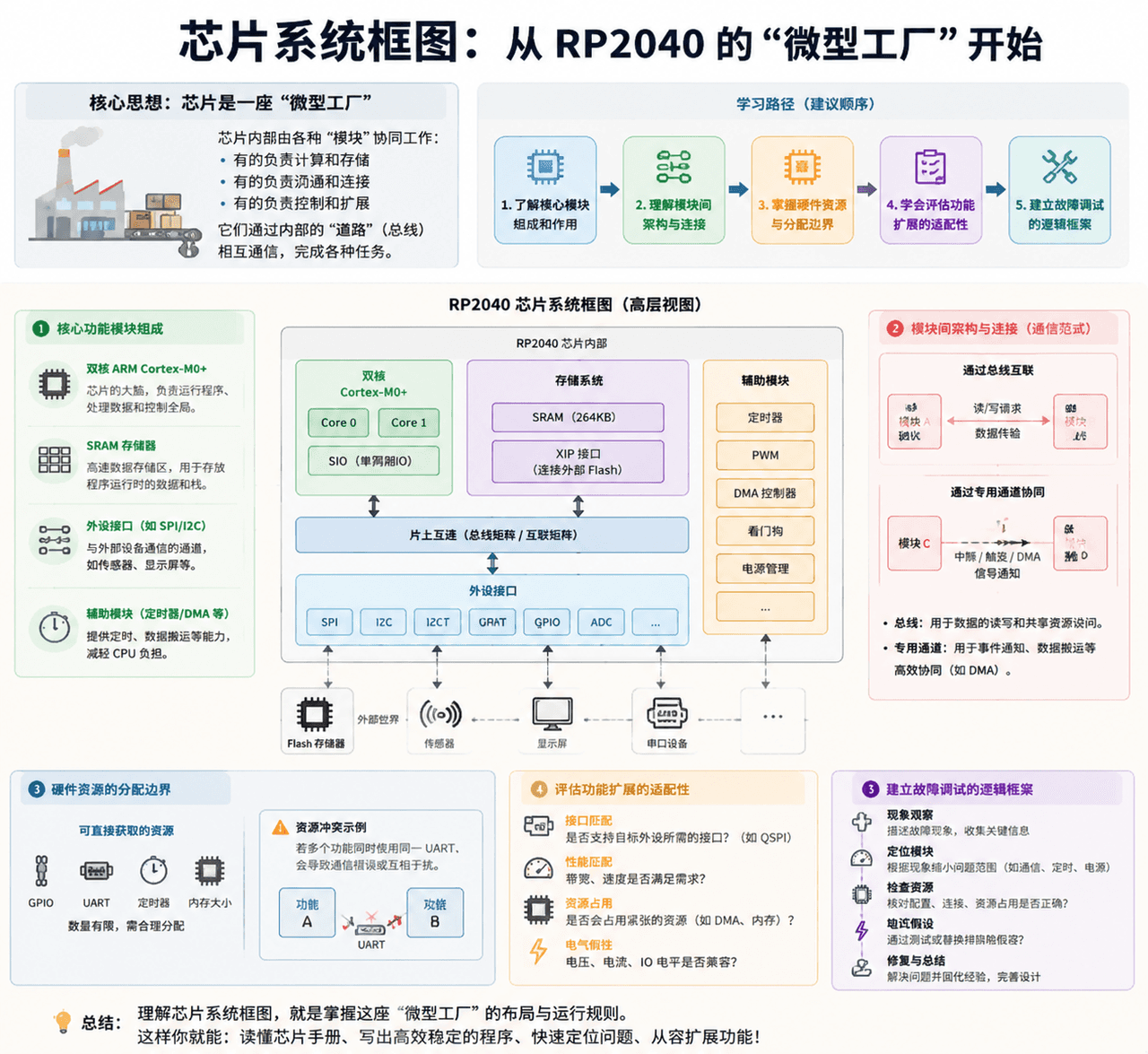

看懂芯片系统框图，从 RP2040 的 “微型工厂” 开始

芯片系统框图

对于任何芯片，框图都是学习的核心起点 —— 它是芯片的 “架构说明书”，能帮你建立对芯片的​系统性认知​（而非零散的功能罗列），这是学习所有芯片的统一路径。通过框图，你能先掌握以下通用维度的信息，再深入具体功能：

• ​明确核心功能模块的组成：​不管是微控制器、处理器还是专用芯片，框图都会清晰划分出运算核心（如 RP2040 的双核）、存储单元（如 SRAM）、外设接口（如 SPI/I2C）、辅助模块（如时钟 / 电源），让你快速知道芯片 “包含哪些基础部件”—— 这是后续学习的 “元件清单”。
• ​掌握模块间的架构逻辑：​框图会呈现各模块的层级关系（如内核是核心控制层、外设是对外交互层）与通信链路（如总线是模块间的互联枢纽），帮你理解芯片 “各部件如何协同工作”—— 比如所有芯片的内核都会通过总线访问内存、控制外设，这是芯片运行的通用逻辑（对应 RP2040 的 Bus Fabric 互联）。
• ​明确硬件资源的分配边界：​通过框图能直接获取芯片的关键资源（如 GPIO 数量、内存大小、外设类型），这是后续硬件设计、程序开发的前提 —— 比如知道芯片有多少 UART，就能判断它能同时连接多少串口设备（对应 RP2040 的 2 个 UART、30 个 GPIO）。
• ​评估功能扩展的适配性：​框图中的可编程模块（如 RP2040 的 PIO）、扩展接口（如 QSPI），会告诉你芯片是否支持自定义功能、外接设备，这是判断芯片能否适配特定场景的核心依据 —— 比如通用微控制器的框图会包含可编程模块，而专用芯片的框图多为固定外设。
• ​建立故障调试的逻辑框架：​后续遇到问题时，可依据框图的模块划分，快速锁定故障域（如通信异常先查外设与总线、运算错误先查内核）—— 这是调试所有芯片的通用思路。

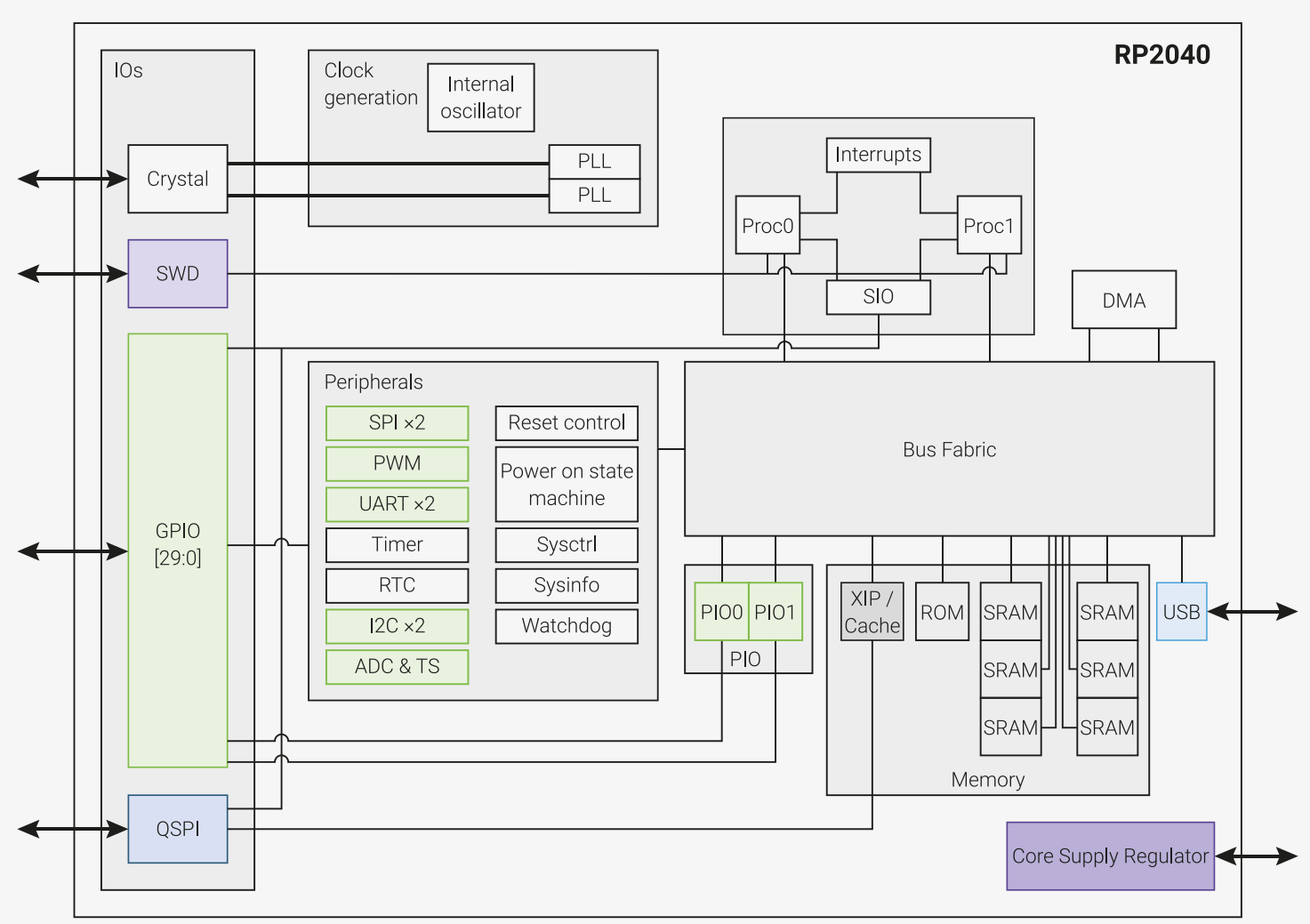

RP2040 具有双 M0+ 处理器核心、DMA、内部内存和通过 AHB/APB 总线结构连接的外围设备块：

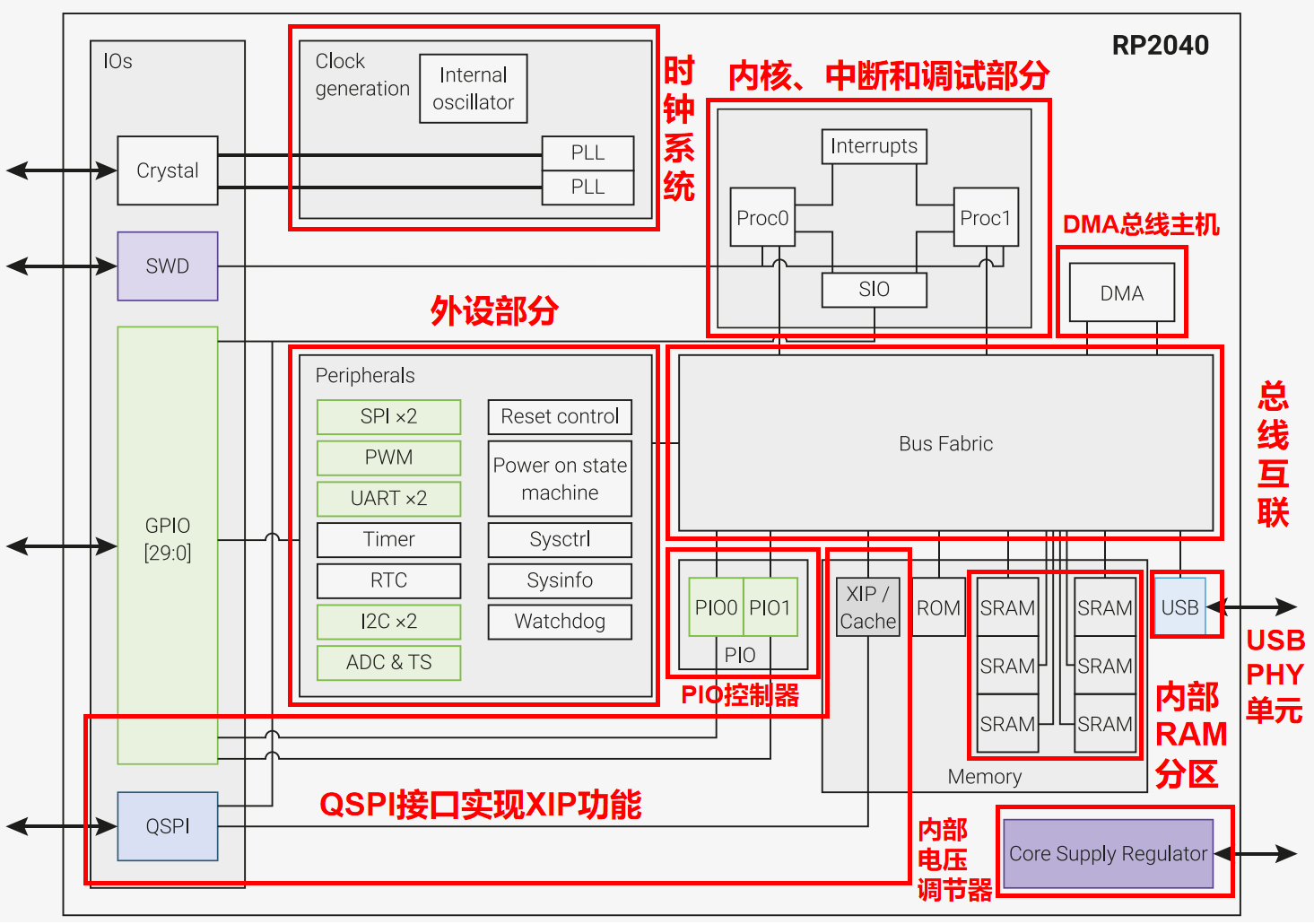

我们可以把芯片看成一个‘微型工厂’，图里的每个模块是不同的‘车间 / 岗位’，有的负责算东西、有的负责传数据、有的负责对接外部设备，这些岗位配合起来让芯片能完成控制、运算等任务。下面按图里的分区，讲每个‘岗位’的作用：
* ​时钟系统​：是工厂的 “节拍器”—— 负责产生稳定的 “时间节奏”（比如内部振荡器、外接晶振提供基础节拍，PLL 模块把节拍调快到 133MHz），保证所有模块干活的节奏一致（比如定时 1 秒闪灯，全靠这个节拍算时间）。

• ​内核、中断和调试部分​：是工厂的 “核心工人”——Proc0 和 Proc1 是两个 “工人”（双核），负责执行程序、处理核心任务；SIO 是 “工人的工具间”，让两个工人能互相传数据；Interrupts 是 “紧急呼叫器”，有突发任务（比如传感器突然触发）时，能打断工人当前的活，优先处理紧急任务；SWD 是 “监工接口”，能查看工人的工作状态，找出任务出错的原因。

• ​DMA 总线主机​：是工厂的 “搬运工”—— 帮核心工人搬运数据（比如把传感器数据从外设搬到内存），让工人不用自己跑腿，能专心处理任务，提高效率。

• ​总线互联（Bus Fabric）​：是工厂的 “内部通道”—— 所有模块之间的通信、数据传输，都通过这条 “通道” 进行，保证各个岗位能高效互通。

• ​内部 RAM 分区​：是工厂的 “临时仓库”——264KB 的 SRAM 被分成 6 个 “小仓库”，可以同时存不同的临时数据（比如工人 A 用仓库 1，搬运工用仓库 2），避免互相抢空间，提高数据存取效率。

• ​外设部分​：是工厂的 “对外窗口”—— 包含 SPI/I2C/UART（和外部设备 “聊天的接口”）、PWM（调灯光 / 电机的 “调节器”）、ADC&TS（测电压 / 温度的 “测量仪”）等模块，负责和外部元件（传感器、LED 等）连接、交互。

• ​PIO 控制器​：是工厂的 “万能工具台”—— 可以自定义接口功能（比如模仿 SD 卡、VGA 接口），扩展芯片原本没有的外设能力。

• ​QSPI 接口实现 XIP 功能​：是工厂的 “外部仓库直达通道”—— 通过 QSPI 接口连外部闪存（相当于 “外部大仓库”），XIP 功能让芯片能直接从外部仓库读程序，不用先把程序搬到内部临时仓库，节省内部空间。

• ​USB PHY 单元​：是工厂的 “USB 快递接口”—— 负责和外部 USB 设备（电脑、U 盘）通信，实现程序下载、数据传输。

• ​内部电压调节器​：是工厂的 “供电稳压器”—— 把外部输入的电压，稳定转换成芯片核心需要的 1.1V 电压，保证所有模块供电稳定。



简单说明如下：

• XIP​/​​ Cache​：​单片机通过专用的 SPI、DSPI 或 QSPI 接口与外部 NOR QSPI FLASH 相连，实现 XIP (eXecute In Place)就地执行功能，一个小的缓存可以提高典型应用程序的性能；
• SWD​调试接口：​SWD 调试接口与内核相连接；
• ​内部 SRAM 分区：​内部的 SRAM 可以包含代码或数据。它被定位为一个单一的 264kB 区域，但在物理上被划分为 6 个 bank，以允许从不同的主机总线同时并行访问，例如 CPU 访问某一个块的同时 DMA 可以访问其他块；
• ​GPIO 口和外设：​GPIO 引脚可以直接驱动，或与外设配合实现复用功能如 SPI、I2C、UART
• ​PIO 控制器：​灵活的可配置 PIO 控制器可用于提供各种 IO 功能
• ​USB PHY 单元：​带有嵌入式 PHY 的 USB 控制器可用于在软件控制下提供 FS/LS 主机或设备连接
• ​时钟系统：​两个 PLL 锁相环为 USB 或 ADC 提供一个固定的 48MHz 时钟，一个高达 133MHz 的灵活的系统时钟
• ​内部电压调节器：​一个内部电压调节器来提供 1.1V 核心电压
• ​DMA 总线：​DMA 总线主机可用于从处理器卸载重复的数据传输任务
• ​内核部分：​Proc0 和 Proc1 两个完全对称的处理核心
