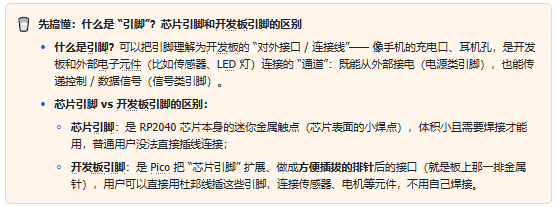

嵌入式入门第一坑：芯片引脚和开发板引脚，到底差在哪？

引脚图是树莓派 Pico 的 “对外接口说明书”—— 当你想给 Pico 连 LED、传感器等外部元件时，随便接引脚可能要么接错电源烧坏硬件，要么选的引脚不支持元件需要的功能（比如传感器要模拟信号，你选了纯数字引脚）；看引脚图能明确每个引脚的作用（是电源、地线还是信号口）、支持的功能，既能避免接错损坏设备，也能精准实现 “让 LED 亮、让传感器传数据” 这类需求。

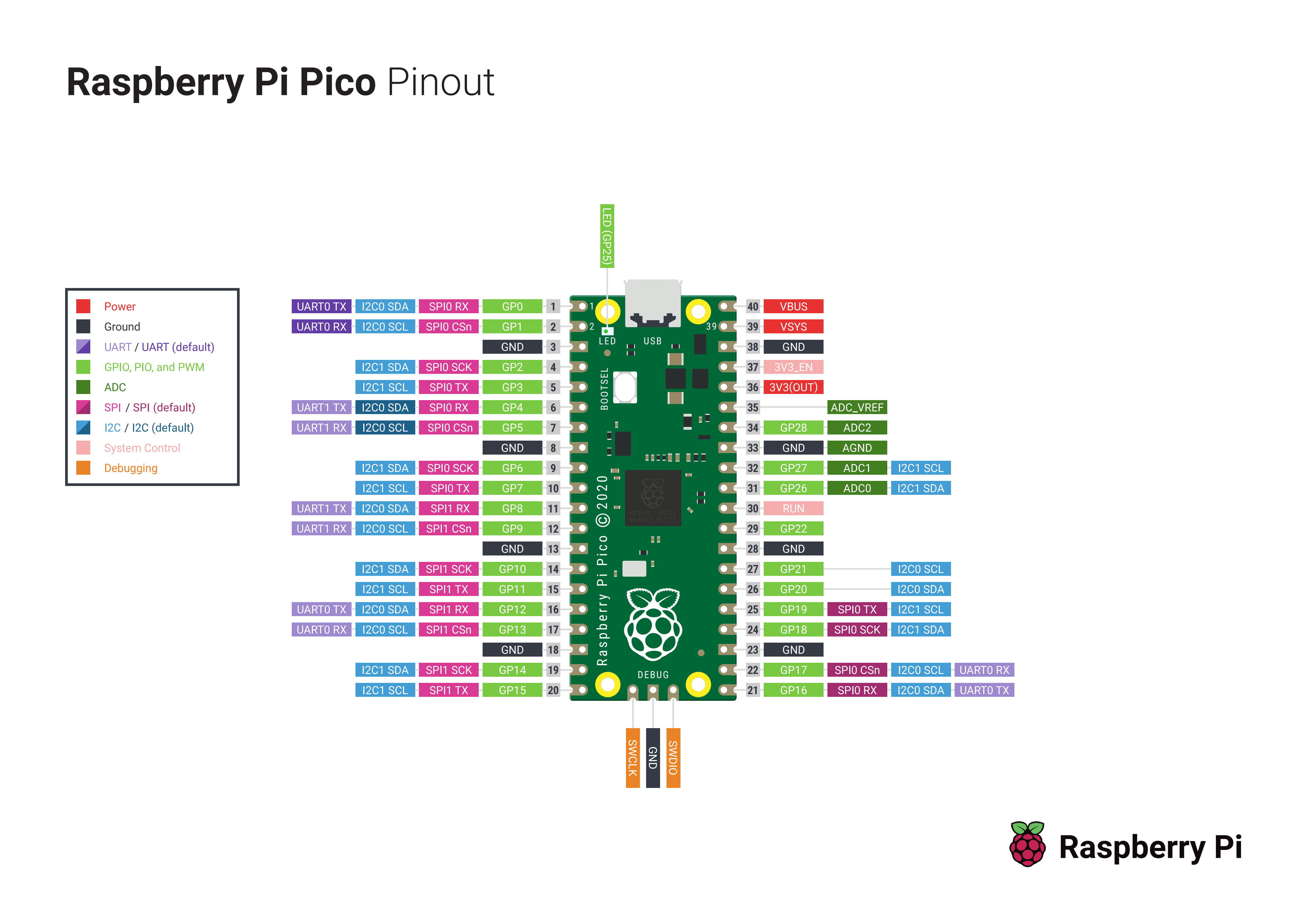

图 1.3 Raspberry Pi Pico 开发板引脚图

我们可以先看左上角的 “图例”（颜色对应引脚类型，比如红色是电源、绿色是 GPIO），再找板上的引脚编号（如 GP0、GP25），每个编号旁的文字（如 UART-TX、ADC0）是该引脚的额外功能；最后根据你要连的元件需求（比如需要 3.3V 供电就找红色的 3V3 引脚，需要模拟信号输入就找标了 ADC 的引脚），对应图例颜色和引脚旁的功能标识，就能找到合适的引脚。
