大话电容传感器和电容SOC芯片，看这一篇就够了

引言-无处不在的电容传感器

从口袋里的手机屏幕，到工厂里不知疲倦的生产线；从农田里监测土壤的探头，到管道中识别介质的开关，电容传感器早已成为现代社会中 “看不见的感知触手”。它无需物理接触，却能感知万物的细微变化，以多样的形态适配着消费电子、工业控制、农业监测等无数场景，渗透到我们生活与生产的每一个角落。

电容传感技术最广为人知的应用，便是消费电子领域的触摸屏交互。通过感知人体手指的微弱电容变化，它实现了精准的触摸、滑动与握持姿态识别，让手机、平板的操作变得自然流畅。同时，它也延伸到更丰富的人机交互场景：

门把手的握持检测能识别用户的开门意图；
智能家居的接近传感器可实现非接触式感应
甚至土壤湿度探头也以电容传感为核心，默默为智慧农业提供数据支撑。

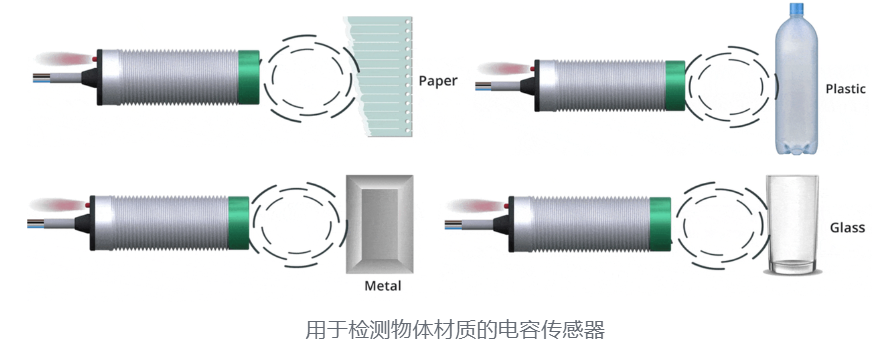

在自动化生产线中，电容传感器凭借对不同介电常数材料的感知能力，成为高效的材质识别工具。无论是纸张、塑料瓶、金属件还是玻璃制品，它都能通过非接触式检测，快速区分材料类型，为包装分拣、物料筛选、产品质检等环节提供精准信号，大幅提升工业生产的自动化与智能化水平。

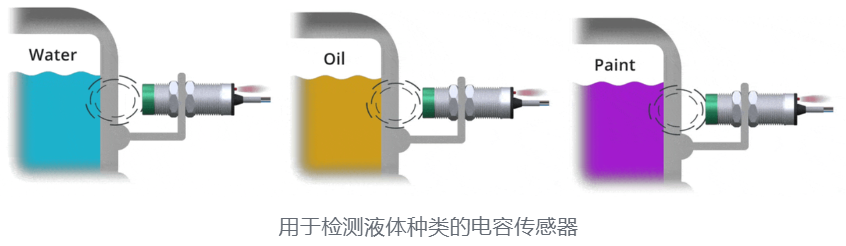

在化工、食品、涂装等行业，电容传感器被广泛用于液体介质的识别与监测。它能穿透容器壁，感知水、油、涂料等不同液体的介电常数差异，实现液体种类区分、液位高度检测甚至浓度变化监测，为管道输送、罐体存储环节的安全监控提供可靠保障，尤其适配腐蚀性、无菌等特殊流体场景。

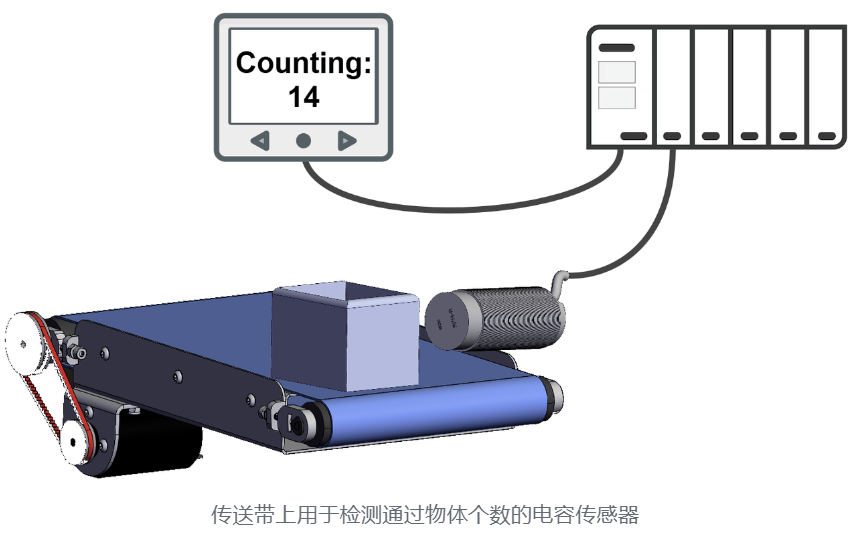

在流水线生产中，电容传感器是实现产品自动计数的核心设备之一。当传送带上的产品经过传感器时，它能快速感知物体的存在并输出电信号，实现无接触、高精度的计数统计，广泛应用于包装、物流、电子制造等场景，帮助企业实现生产过程的自动化管控与数据采集。

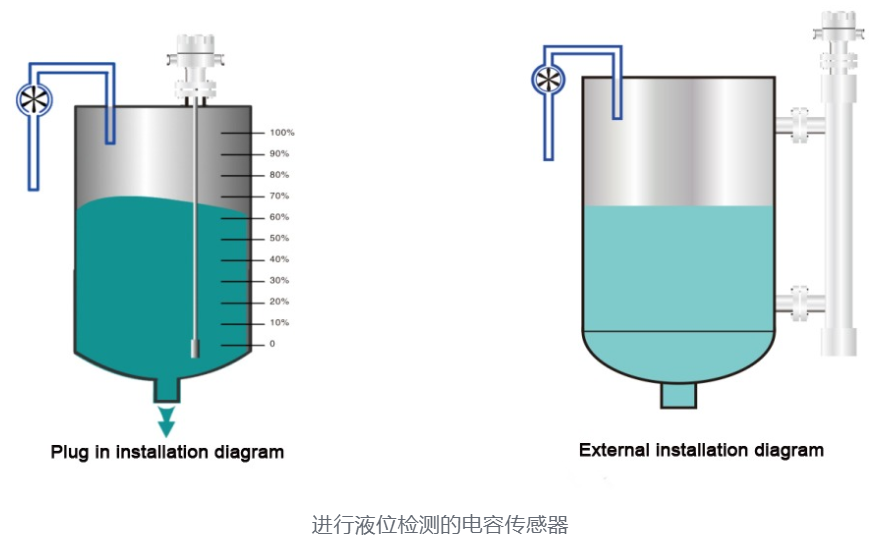

针对工业罐体与管道的液位监测需求，电容传感器提供了灵活的适配方案：插入式传感器直接伸入罐体内部，实时监测液体液位高度；外置式传感器则安装在容器外壁，无需接触液体即可实现液位检测，完美适配有毒、腐蚀性、无菌液体等特殊场景，兼顾了安全性与稳定性。

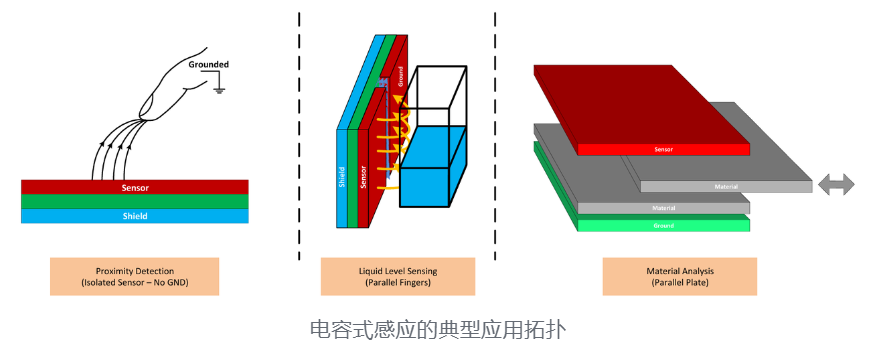

相较于传统光学检测与机械式检测结构，电容感应技术凭借独特的技术优势正快速普及并逐步完成技术迭代替代。该技术不仅可实现接近感应、手势识别、材料分析与液位监测等多元化功能，同时具备检测材质范围广、非接触式测量、无机械磨损、体积小巧、感应距离优异、制造成本低廉以及低功耗运行等突出优点。

一、电容传感器是如何工作的

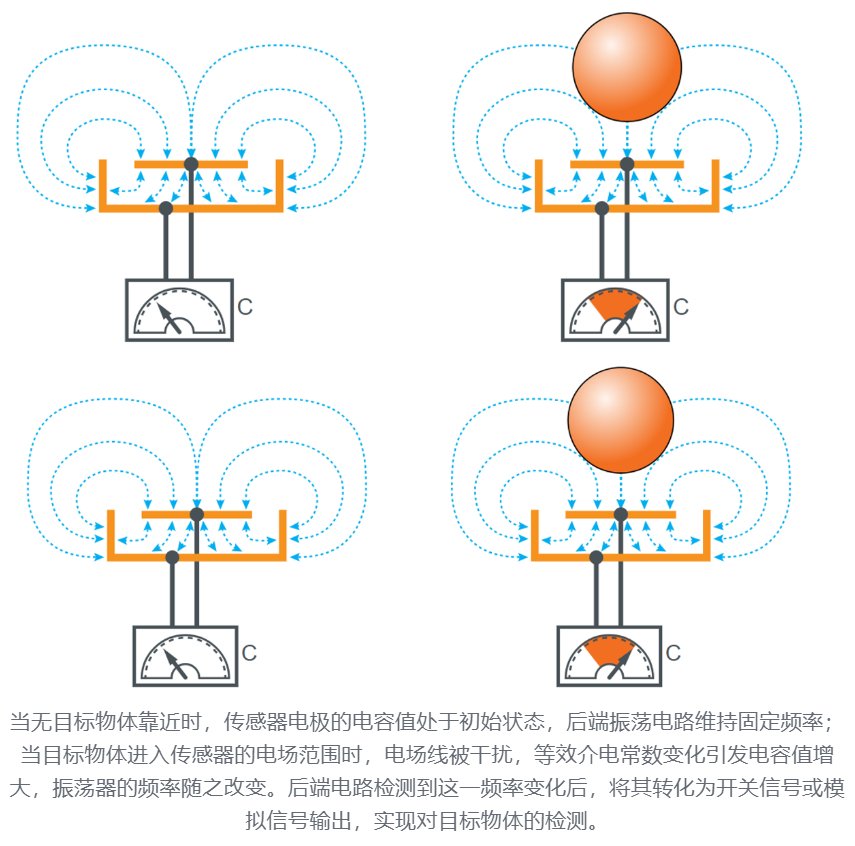

电容传感器是以电容电学特性为核心依托的非接触式感知器件，其核心工作逻辑围绕电容耦合效应展开。传感器内置感应电极，通电后会在感应面周边形成稳定的静电感应电场，在无外界物体介入时，传感器内部电容数值保持固定平衡状态。

当被测物体逐步靠近传感器感应区域，或是改变电极之间的介质环境、相对位置时，会直接扰乱原有电场分布状态，促使传感器极板间的电容大小发生实时改变。传感器内部集成的振荡电路与信号处理单元，可精准捕捉这一微弱的电容波动，将电容变化量经过转换、放大、校准等一系列处理后，转化为稳定的模拟电信号或是数字开关信号向外输出。

依靠这一整套传感逻辑，电容传感器能够把距离远近、介质种类、液面高度、物体位移等各类非电类物理量，高效转换成可被控制系统识别读取的电信号，最终完成自动检测、判断与控制功能。该传感方式全程无需机械结构接触摩擦，凭借简洁的工作机理，实现了多材质、多场景下的稳定感知。

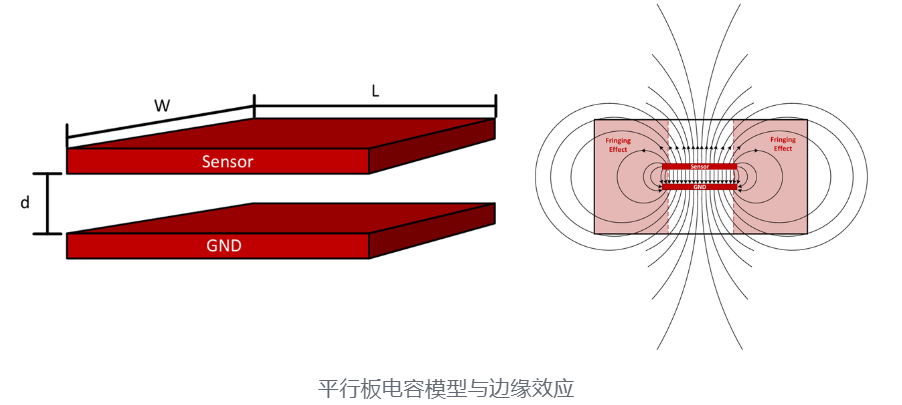

上图为标准平行板电容器结构示意图，这也是打造电容传感器最基础的物理模型。平行板电容器整体构造简洁，主要由两块相互平行的导电极板构成，在两块极板之间还填充有绝缘介质，起到隔离与传导电场的作用。

通俗来讲，电容器能够感应产生的电容大小，只和三个核心条件息息相关，分别是极板之间填充介质的材质、两块极板相互贴合的有效面积，以及两块极板之间的间隔距离。

这三大影响条件，也成为划分不同类型电容传感器、设计不同检测功能的核心依据。在实际现实使用场景中，电容感应还会出现边缘效应，极板周边的电场会向外自然扩散，导致实际感应效果和理想状态存在轻微差距，在研发制作高精度电容传感设备时，通常会优化结构设计，以此降低这类误差带来的不良影响。

结合电容计算公式中的三大可变参数，行业内将电容传感器划分为三类主流结构，分别适配不同检测需求：

变介质型电容传感器：通过改变两极板之间填充介质的种类，引发介电常数

$$
\varepsilon_
$$

发生变化，进而改变电容数值。该类型传感器多用于液体液位检测、土壤湿度监测、物料材质识别等场景，可穿透非金属容器完成内部介质探测。
变面积型电容传感器：保持极板间距与介质环境不变，依靠机械运动改变两极板有效重合面积 A，以此实现电容调控，常被应用于物体位移、长度尺寸等线性物理量测量工作中。
变极距型电容传感器：固定介质与极板面积，调整两极板之间的距离 d 完成电容检测。由于电容与极板间距呈反比例关系，单一结构测量线性度较差、测量量程有限，因此实际工程中大多采用差动式结构设计，有效抵消检测误差，提升整体测量精度与使用稳定性。

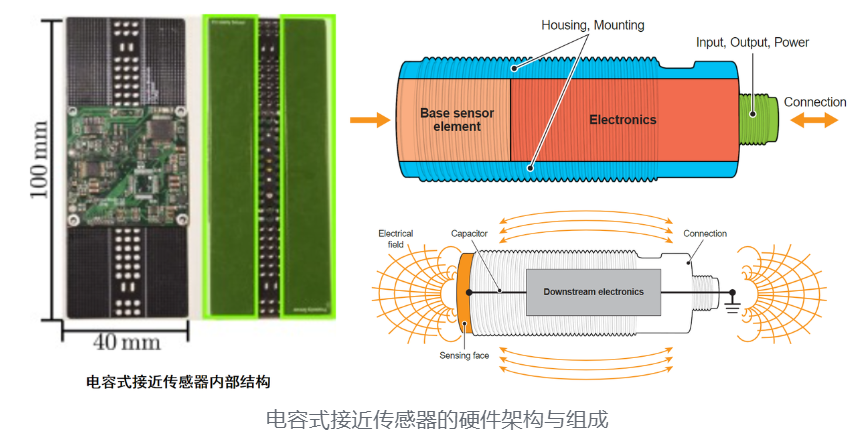

以电容式接近传感器为例，硬件系统主要由四部分构成：

外壳与安装结构（Housing, Mounting）：为传感器提供机械防护与固定方式，适配不同工业场景的安装需求；
基础传感元件（Base sensor element）：作为电场发射与感应的核心电极，是实现电容耦合的关键部件；
信号处理电路（Electronics）：负责将微弱的电容变化转化为可识别的电信号，包含振荡器、放大器与输出模块；
电气连接部分（Input, Output, Power）：为传感器提供电源并传输处理后的信号。

这种紧凑的模块化设计，让电容式传感器兼具小型化与集成化优势，为其在不同场景的应用提供了硬件基础。

二、传统电容传感器的局限性

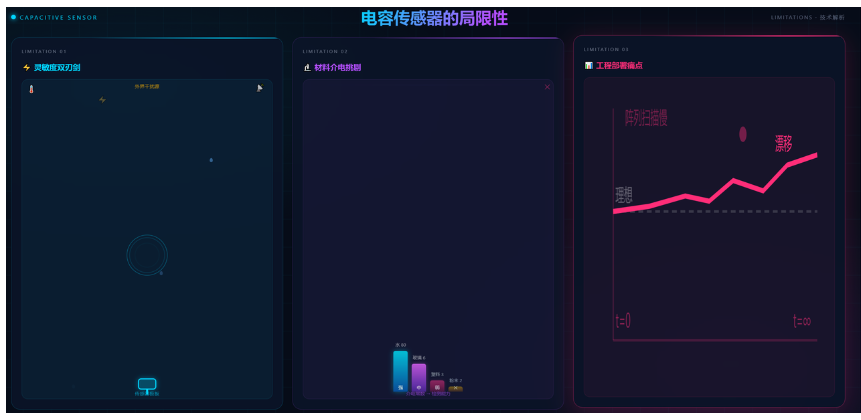

电容传感器能在我们的生活和工业场景里无处不在，靠的是高灵敏度、非接触、低功耗这些亮眼的优点。但在实际用起来的时候，你会发现它也有不少 “天生的小毛病”—— 这些问题大多来自它的工作原理本身，也和应用场景的限制有关，让很多时候它 “能用，但不好用”。

这些局限性里，最突出的就是 “成也灵敏度，败也灵敏度”：

它能捕捉极微弱的电容变化，却也很容易被外界干扰影响，温湿度变化、灰尘水汽、甚至附近的电机电磁干扰，都可能让它误触发或者读数不准；
其次，它对被测物体 “挑对象”：只能稳定检测介电常数和空气差异大的材料，低介电常数的塑料粉末、金属容器里的液体，都很难用传统电容传感器稳定检测；
除此之外，长期测量的漂移、大面积阵列的扫描速度慢、以及比电阻式传感器更高的成本，也都是传统电容传感器的常见痛点。

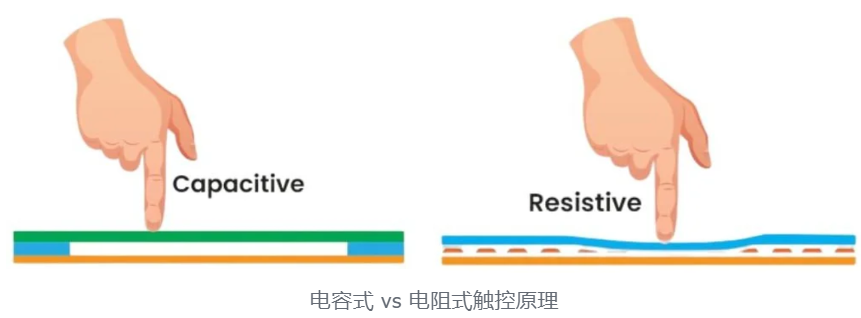

举个例子来说，很多人戴手套操作电容屏手机时，会发现屏幕毫无反应，这正是传统电容传感器的一个典型限制。就像图里展示的两种触控原理：电阻式触控靠按压让两层导电层接触来触发信号，不管用指甲、塑料笔还是其他物体都能操作；而电容式触控靠人体的微弱电容变化来触发，必须是导电的裸手才行。这种特性让传统电容传感器在戴手套作业、非导电工具操作的场景里很受限，而且为了实现稳定的信号采集，它需要比电阻式传感器更复杂的信号调理电路，成本也更高，在对成本敏感的场景里，这个劣势会被进一步放大。

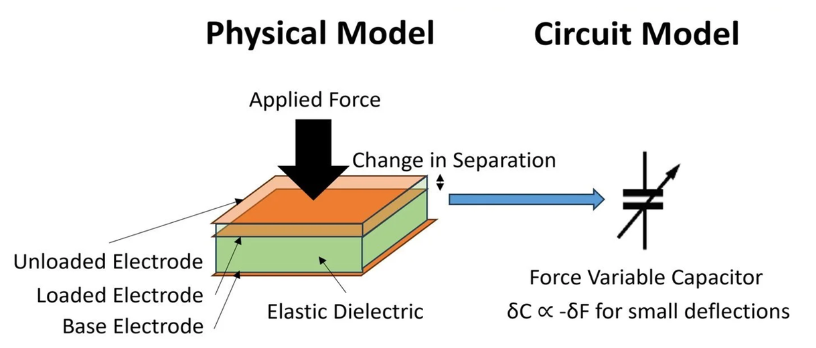

很多人不知道，传统电容压力传感器并不适合做长时间的重量监测，这源于它的核心结构会遇到 “蠕变” 问题。就像图里的力敏电容模型展示的那样，传感器靠压力改变电极间距来检测力的大小，但隔开电极的弹性介质材料，会在长期受力时发生缓慢变形 —— 哪怕施加的压力没有变化，电极间距也会慢慢偏移，导致电容值漂移，读数越来越不准。这种特性让传统电容传感器只能胜任短时间的压力 / 触摸检测，无法满足工业衡器这类需要超稳定长期读数的场景需求。

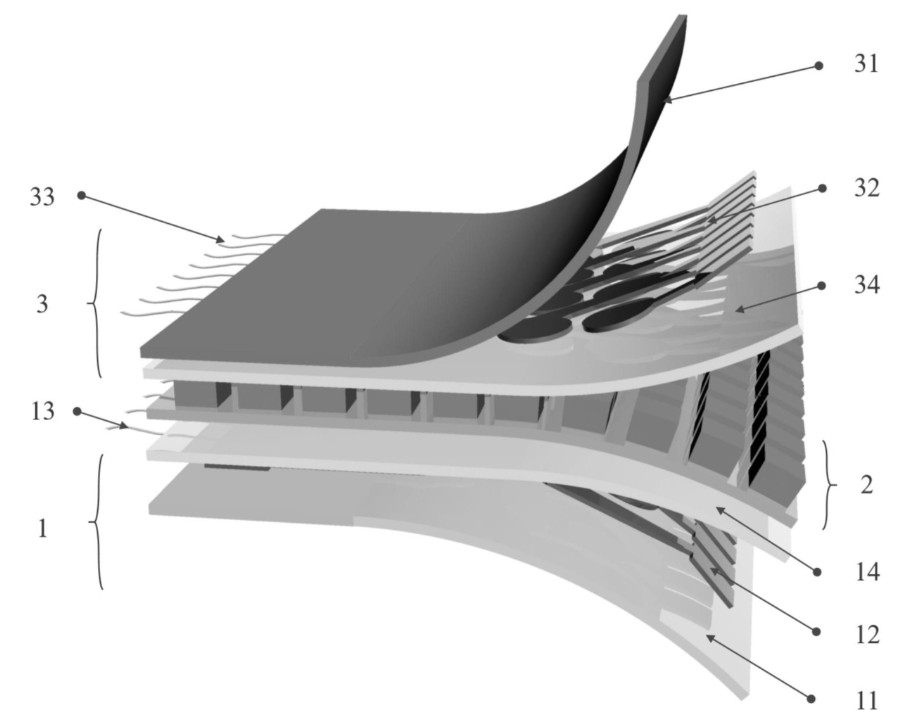

当我们想把电容传感器做成大面积阵列（比如机器人触觉皮肤、大尺寸触控屏）时，就会遇到扫描速度的瓶颈。就像图里的多层结构展示的那样，阵列里每个交叉点都是一个独立的电容单元，要得到整个阵列的压力 / 触摸数据，就需要逐个扫描每个单元的电容值。随着阵列尺寸变大、单元数量增多，扫描一次的时间也会越来越长，很难实现超高速数据采集，比如安全气囊展开测试、高速冲击传感这类场景，传统电容阵列就会显得力不从心。而且大量的电极和走线会让电路变得复杂，相邻电极之间还容易互相干扰，需要额外的屏蔽和校准，进一步增加了设计难度和成本。

这些传统电容传感器的痛点，也推动了技术的迭代升级，后面我们会看到，集成了专用信号处理电路的电容传感 SOC 芯片，是如何针对性解决这些问题，让电容传感从 “能用” 走向 “好用” 的。

三、什么是电容传感 SOC 芯片？

通过上一章可以得知，传统电容传感器虽然结构简单、灵敏度高，但本身存在天然短板：容易受温湿度干扰、长期测量会漂移、大面积扫描速度慢、对检测材料挑剔、外围电路繁琐且成本偏高。早期工程师想要改善这些问题，只能依靠外接放大电路、模拟前端 AFE、单片机、滤波元件拼凑电路。

这种分立搭建的方式不仅布线杂乱、调试困难，而且抗干扰能力差，很难真正解决电容传感器的固有缺陷。为了从根源优化电容检测效果，行业推出了电容传感 SOC 芯片，它也是目前民用、工业电容检测方案里最主流、最简单的一体化芯片。

通俗来讲，电容传感 SOC 芯片是专为电容检测量身打造的一体化智能芯片。它把原本需要单独焊接的模拟前端 AFE、信号放大电路、滤波降噪电路、微型运算处理器、校准算法、通信接口全部压缩封装在一颗芯片内部。

很多初学者容易混淆 AFE、单片机与 SOC 芯片，这里做简单区分：

独立 AFE 模拟前端：只能采集、放大微弱信号，没有思考、运算能力；
普通单片机 MCU：需要用户自行外接电路、编写复杂电容算法，门槛高；
电容传感 SOC 芯片 = AFE 模拟前端 + 运算内核 + 原厂固化电容算法。无需复杂外围电路，通电即可工作，是专为电容传感优化的专用芯片。

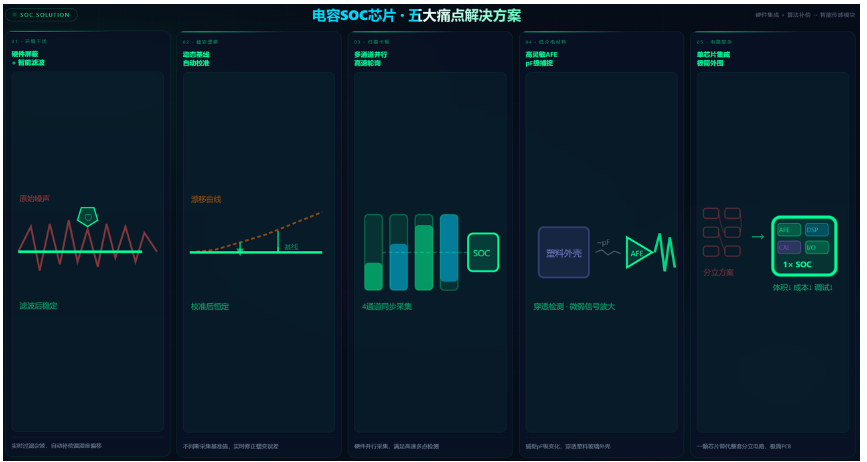

3.1 怎么解决传统电容传感器的局限性

简单来说，传统电容传感器的缺陷大多来源于电路简陋、无算法补偿、信号处理能力弱。而电容传感 SOC 芯片通过高度集成化，把模拟信号采集、运算、校准、抗干扰全部集成在单颗芯片内，从硬件和算法层面补齐了传统传感器的短板。

它让电容传感器从“容易出错的基础元器件”，升级为低噪声、高稳定、易开发、低成本的智能传感模块。

3.1.1 解决痛点一：环境干扰强，温湿度容易误触发

传统电容传感器裸露电极极易受到水汽、灰尘、温度波动影响，空气轻微潮湿就会改变介电常数，造成数据跳动、误触发。电容 SOC 芯片内部集成硬件屏蔽电路 + 智能滤波算法，能够实时过滤环境杂波，自动补偿温度、湿度带来的偏移。即便在潮湿、多尘的工业、厨卫环境，也能保持信号稳定。

3.1.2 解决痛点二：长期测量存在蠕变漂移

传统电容传感器长时间受力、受压后，介质材料会缓慢形变，出现读数漂移，无法长时间恒定测量。电容 SOC 芯片搭载原厂优化的动态基线校准算法，芯片会不间断自动采集空载基准值，实时修正材料蠕变带来的误差，解决长期监测数据跑偏的问题，适合液位监测、土壤湿度等长期不间断检测场景。

3.1.3 解决痛点三：阵列扫描速度慢、多通道卡顿

传统搭建电路做多路电容检测时，需要逐个扫描通道，扫描延迟高、响应慢。电容 SOC 芯片内置多路独立检测通道，硬件层面优化扫描时序，并行采集、快速轮询，大幅提升阵列扫描速度，能够满足触控面板、多点检测、高速物料计数等高速采集场景。

3.1.4 解决痛点四：检测材质挑剔、低介电材料难识别

普通电容传感器只能识别介电常数差异大的物体，对塑料、粉末、薄材质检测灵敏度极低。SOC 芯片内置高灵敏度 AFE 模拟前端，可以捕捉 pF 级别的微小电容变化，放大微弱感应信号，穿透塑料、玻璃外壳检测内部介质，兼容更多检测材质。

3.1.5 解决痛点五：电路复杂、调试难、成本高

传统方案需要单独搭配放大芯片、滤波电容、单片机、屏蔽电路，元器件多、布线繁琐、调试门槛高。一颗电容 SOC 芯片即可替代整套分立电路，外围元器件极少，大幅简化 PCB 设计，降低生产、人工、调试成本，同时缩小传感器体积，适配小型化智能设备。

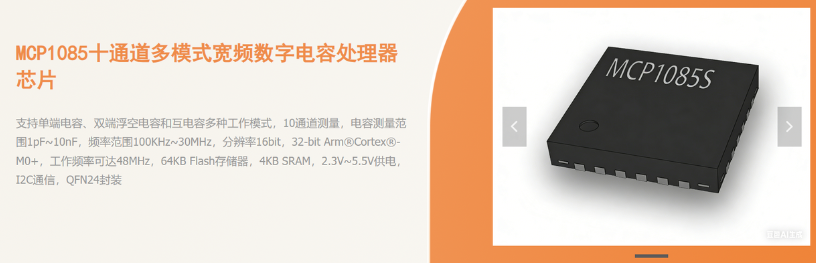

3.2 以 MCP1085S 为例讲解电容传感 SOC 芯片

这里，我们就以敏源传感的 MCP1085S 为例，看看一款专为电容传感设计的一体化微处理器 SOC 芯片，是怎么解决传统方案的所有麻烦，同时实现多模式、多场景的电容检测的。

MCP1085S 就像给电容传感器装了一个 “智能大脑”：它不像普通单片机那样，需要你自己外接一堆电路、写复杂的电容算法，而是把电容信号处理电路（AFE）+ 主控内核 + 存储 + 通信接口全部集成在了一颗小小的芯片里。从原理上讲，它既能捕捉到极微弱的电容变化，又能自己处理数据、算出液位、湿度、距离这些物理量，甚至自带温度补偿、低功耗模式，不管是工业场景的液位检测，还是消费电子的触控按键，都能轻松适配。

接下来，我们结合芯片的内部结构、工作模式和典型电路，一步步看懂它是怎么工作的。

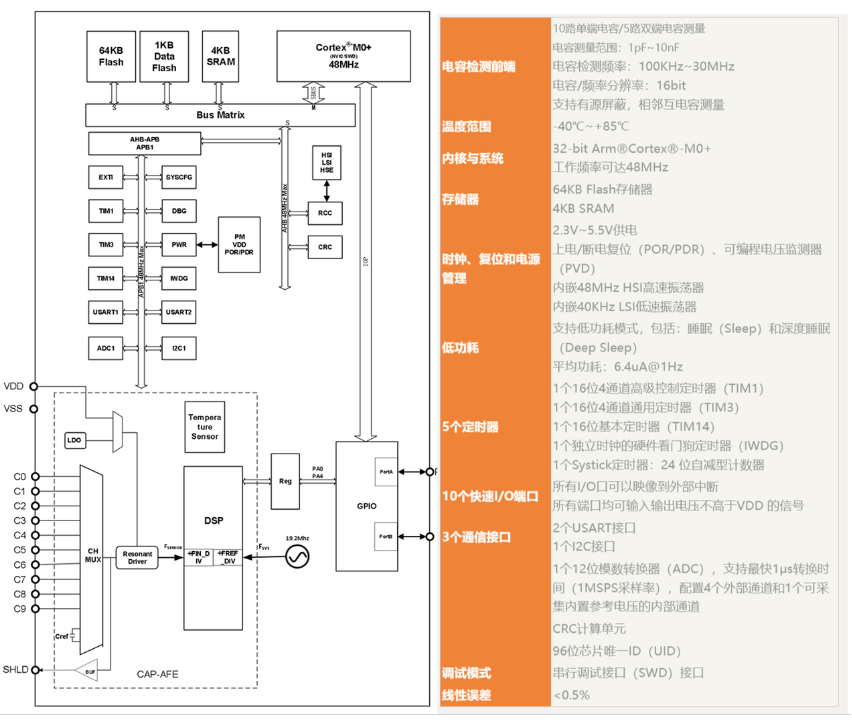

很多人好奇，这颗小小的芯片里，到底装了什么 “黑科技”？从架构图就能看明白，它的核心分为两大部分：

左边是专为电容检测定制的电容信号处理电路（CAP-AFE），就像芯片的 “眼睛”，负责捕捉电极传来的微弱信号，把它们放大、滤波，转换成干净的数字信号；
右边是一颗完整的微处理器系统，基于 Arm® Cortex®-M0 + 内核，就像芯片的 “大脑”，能运行算法把原始数据转换成液位、湿度这些我们能看懂的物理量，同时还负责控制低功耗、通信接口、温度补偿这些功能。

简单说，以前你要搭一整块电路板才能实现的功能，现在这一颗芯片里就全有了 —— 甚至还内置了高精度温度传感器，能自动补偿温湿度变化带来的信号漂移，解决了传统电容传感器的一大痛点。

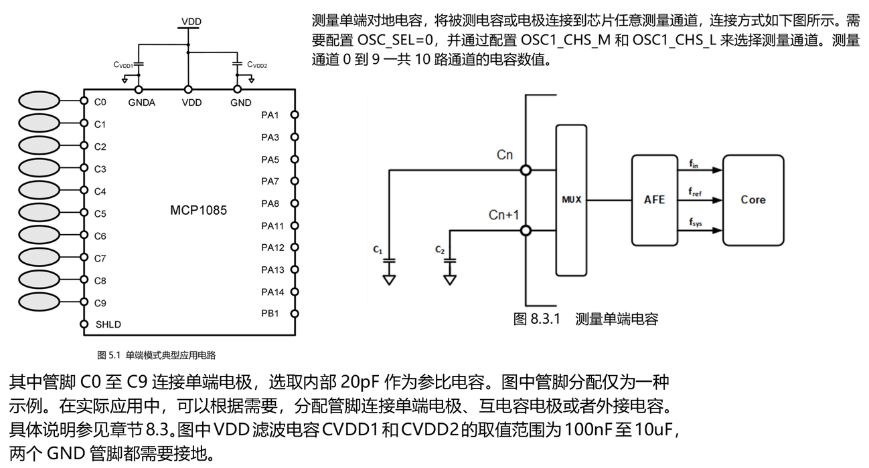

最基础也最常用的用法，就是单端电容模式，适合做触控按键、接近感应这类场景。芯片的 C0~C9 这 10 个通道，可以直接接 PCB 上的铜箔电极，相当于给每个通道都配了一个独立的电容传感器。

比如做 10 个触控按键，就可以把 10 个电极分别接到 C0 到 C9 上，不用额外接其他元件，芯片就能自动检测每个电极的电容变化。电路里的 VDD 滤波电容是用来给芯片供电降噪的，保证信号稳定；SHLD 引脚是屏蔽脚，能减少外界电磁干扰，让电极的感应更精准。这种模式结构简单、成本低，也是消费电子里最常见的电容传感方案。

单端模式的核心逻辑，就是 “测量电极和地之间的电容变化”。比如你的手指靠近电极时，就会改变电极对地的电容；土壤里的水分变化，也会改变电极对地的电容。

芯片的信号处理电路会通过多路选择器（MUX）切换通道，把每个电极的信号都读进来，再和内部的参考频率对比，算出电容的变化量。这种模式结构简单，电极可以直接做在 PCB 上，成本很低，所以触控按键、土壤湿度检测这些场景里用得最多。

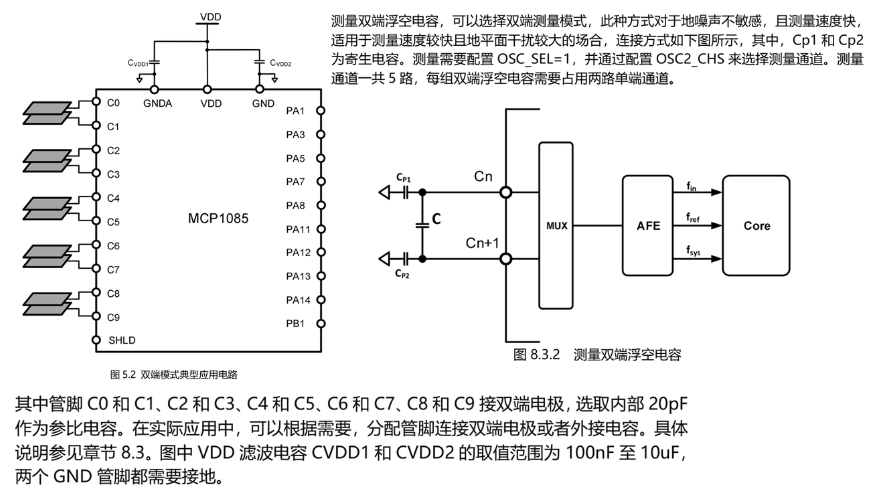

如果你的场景里地噪声比较大，或者需要快速穿透容器壁检测液体，就可以用双端浮空电容模式。这种模式下，每两个通道（比如 C0 和 C1）组成一对，测量两个电极之间的电容变化，就像传统的平行板电容一样。

这种模式不依赖地作为参考，能过滤掉大部分环境噪声，而且测量速度更快，很适合用来做液位检测 —— 比如把一对电极贴在塑料瓶的两侧，就能直接测出瓶里液体的高度，不用接触液体本身。芯片一共支持 5 路双端电容测量，相当于可以同时做 5 组这样的平行板检测，很适合工业里的多点液位监测场景。

双端模式和单端最大的区别，就是它直接测量两个电极之间的电容，而不是依赖地作为参考。不管是电极之间放了液体、还是不同的材料，只要介电常数变化，两个电极之间的电容就会变，芯片就能检测到。

而且这种模式能过滤掉大部分对地的寄生电容和噪声，在潮湿、多尘的工业环境里，信号会比单端模式稳定很多，很适合做穿透容器壁的液位检测，或者工业里的物料成分分析。

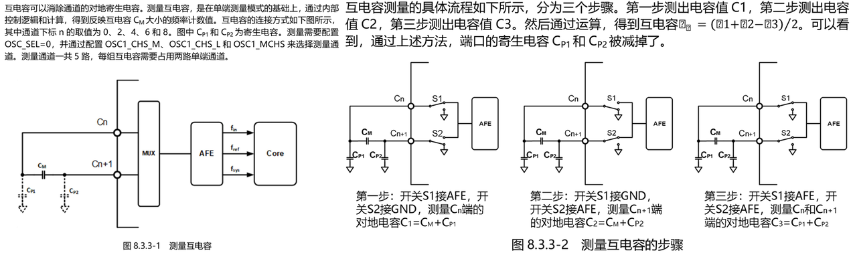

如果需要做更复杂的阵列检测，比如多点触控面板，就可以用芯片的互电容模式。这种模式下，芯片会自动分三步测量，把两个电极对地的寄生电容减掉，只留下两个电极之间的互电容变化。

比如做一个触控面板，发射电极和接收电极交叉排列，当手指按下时，就会改变交叉点的互电容，芯片就能算出按下的位置。这种模式能消除大部分寄生电容的干扰，精度更高，而且适合做大面积的触控阵列，不用自己处理复杂的信号，大大降低了开发难度。

3.3 常用电容 SOC 芯片类型和区别

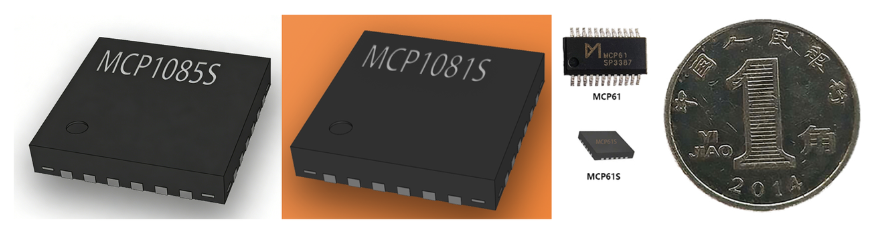

上一节我们以 MCP1085S 为例，了解了电容传感 SOC 芯片是如何解决传统电容传感器痛点的。而敏源传感的电容 SOC 芯片，远不止这一款 —— 它有一整套覆盖不同场景的产品矩阵，从入门低功耗的小家电应用，到车规级的工业 / 汽车场景，从 10 通道多触控面板，到双通道液位检测，每个系列都有自己的 “专属技能”，能精准匹配不同项目的需求，不用再为 “找不到合适的芯片” 发愁。

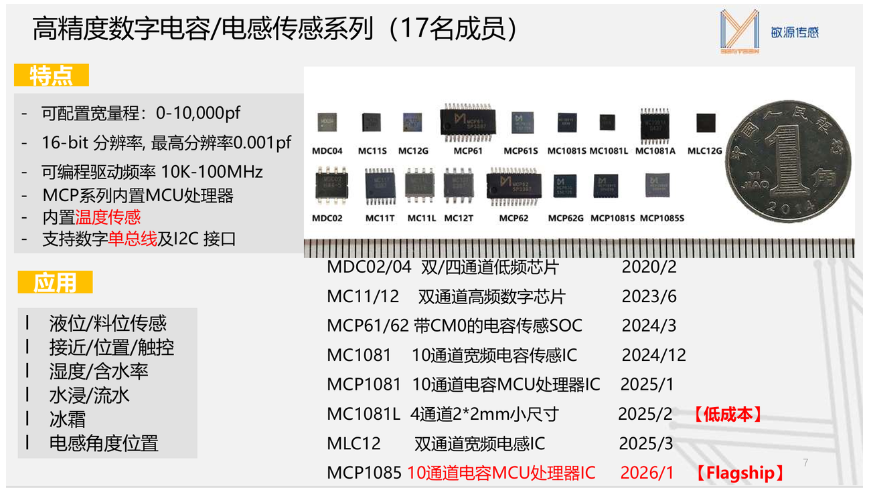

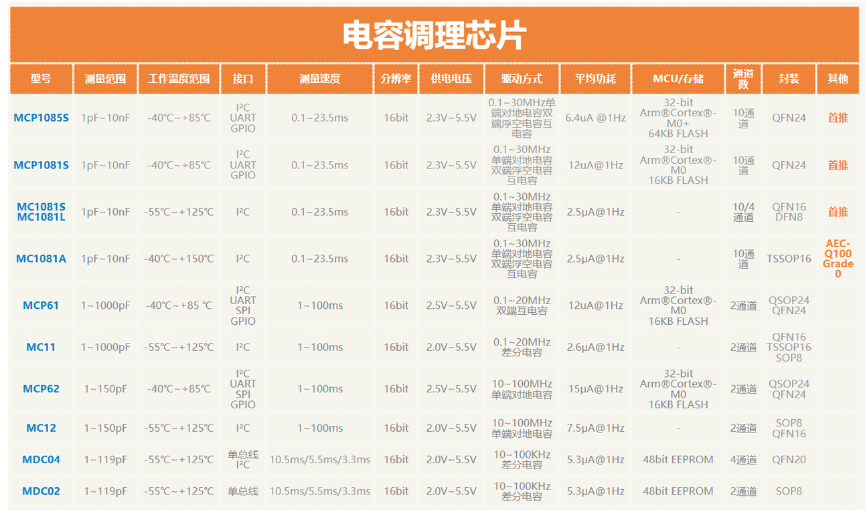

下面我们先通过一张 “芯片全家福”，快速看清不同型号的核心区别，再逐个拆解它们的优势和适用场景。

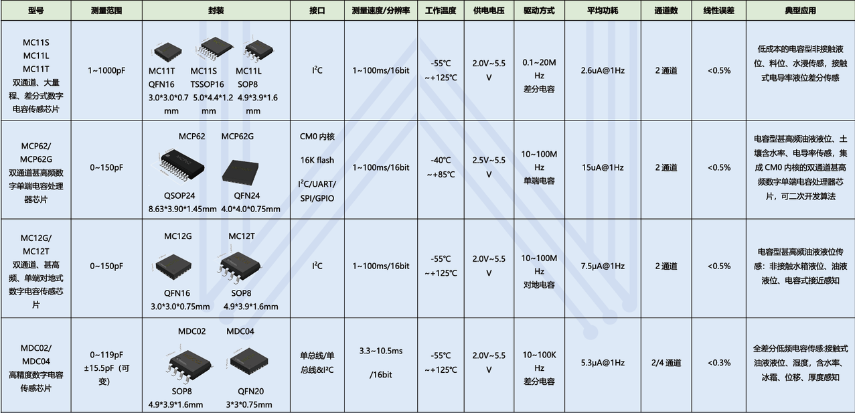

这张表把所有芯片的核心参数做了对比，我们可以按「适用场景 + 核心优势」，把它们分成几大类：有主打多通道全功能的 “全能选手”，有能扛住极端温度的 “工业 / 车规硬汉”，有专为双通道设计的 “性价比之王”，还有主打低成本的 “入门款”，几乎覆盖了所有常见的电容传感需求。

3.3.1 全能型多通道旗舰款：MCP1085S

这就是我们前面详细聊过的 “标杆级” 芯片，也是电容 SOC 芯片里的 “全能选手”。它最大的优势就是全场景适配能力：10 个测量通道支持单端、双端、互电容三种模式，不管是做 10 个触控按键、5 组液位检测，还是多点触控面板，都能一颗搞定；自带 Cortex-M0 + 内核，能直接运行算法，把电容数据转换成液位、湿度、距离这些物理量，不用额外加单片机；低功耗模式下平均功耗只有 6.4uA，用纽扣电池就能撑好几年，特别适合电池供电的智能设备。

它适合的场景非常广：从智能家居的触控面板、工业的多点液位监测，到农业的土壤湿度阵列检测，都能 hold 住，是大多数项目的 “首选芯片”。

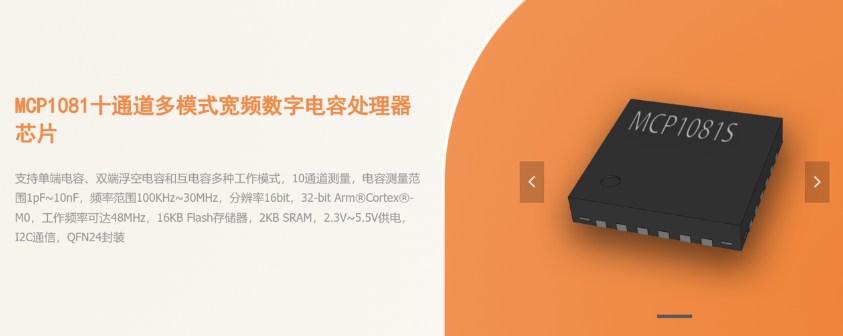

3.3.2 全能型基础版：MCP1081S

和 MCP1085S 是同系列的 “兄弟款”，核心功能几乎一样，同样支持 10 通道三种测量模式，只是把 Flash 从 64KB 降到了 16KB，功耗略高一点（12uA@1Hz），成本也更低。

如果你的项目不需要太复杂的算法和大量存储，只是做基础的电容检测、触控按键或者液位测量，MCP1081S 就是更具性价比的选择，用更低的成本实现同样的核心功能。

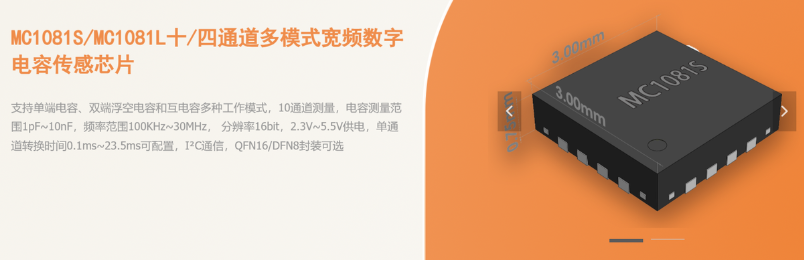

3.3.3 宽温低功耗工业款：MC1081S/MC1081L

这是专为工业、户外和低功耗场景设计的 “硬核款”，最大的亮点就是 - 55℃~125℃ 的超宽工作温度，能扛住东北冬天的户外低温，也能 hold 住工业烤箱旁的高温环境，在极端天气和恶劣工业场景里也能稳定工作。

它的功耗更低，只有 2.5uA@1Hz，而且没有内置 MCU，成本比带内核的 SOC 芯片更低，适合那些只需要采集电容数据，不需要芯片端跑复杂算法的场景，比如户外液位监测、工业设备的水浸传感、低功耗土壤湿度检测等。

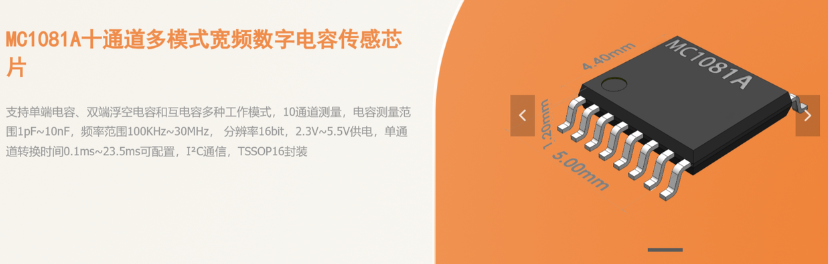

3.3.4 车规级工业款：MC1081A

如果你的项目是汽车或者高可靠性工业场景，MC1081A 就是专门为你准备的，它满足 AEC-Q100 Grade 0 车规标准，工作温度范围 - 40℃~150℃，能扛住汽车发动机舱的高温和颠簸，也能满足工业设备的长期可靠性要求。

它同样支持 10 通道三种测量模式，接口简单，外围电路少，特别适合汽车里的触控按键、液位检测、座椅占用传感，还有高温工业设备的介电检测、接近感知等场景。

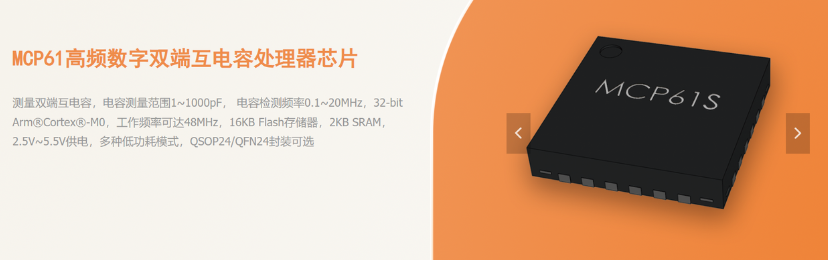

3.3.5 双通道带 MCU 款：MCP61

如果你的项目只需要 2 个通道，又想有芯片端的运算能力，MCP61 就是合适的选择。它是专为双通道设计的芯片，支持双端互电容测量，量程 1~1000pF，自带 Cortex-M0 内核，能直接处理数据，成本比 10 通道的芯片更低。

它很适合做双电极液位检测、差分式湿度传感、双通道触控按键等场景，用一颗芯片就能搞定，不用额外加单片机，电路简单，成本可控。

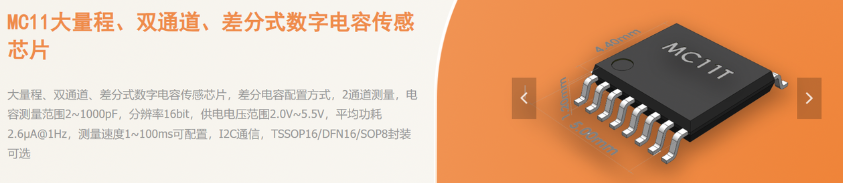

3.3.6 双通道低功耗款：MC11

和 MCP61 一样是双通道芯片，但 MC11 没有内置 MCU，功耗更低，只有 2.6uA@1Hz，成本也更亲民。它支持差分电容测量，量程 1~1000pF，适合那些只需要采集电容数据，不需要芯片端跑算法的双通道场景，比如小家电的液位检测、水浸传感、低成本差分式湿度检测等。

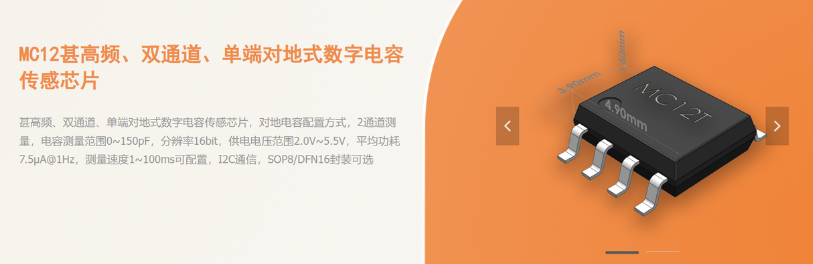

3.3.7 高频穿透款：MC12

这是专为穿透检测和高频场景设计的双通道芯片，激励频率能到 10~100MHz，比普通芯片高很多，穿透塑料、玻璃的能力更强，特别适合做容器壁外的液位检测、水浸传感，或者需要穿透非导电材料的接近感知。

它的量程 0~150pF，功耗 7.5uA@1Hz，封装小，成本低，是很多低成本穿透检测项目的首选。

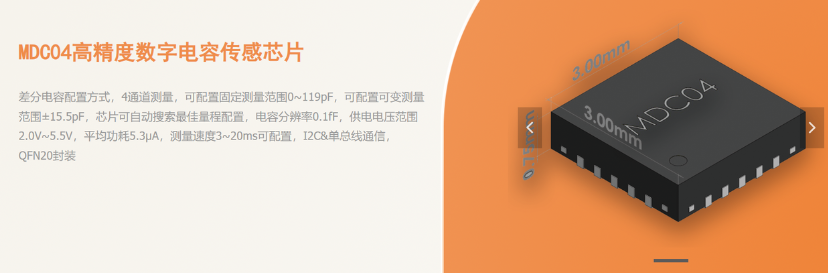

3.3.8 入门低成本差分款：MDC04/MDC02

如果你的项目预算有限，只是做简单的液位检测、水浸传感或者低成本湿度检测，MDC 系列就是性价比超高的选择。它是差分电容配置，支持 2~4 个通道，分辨率 0.1fF，功耗只有 5.3uA@1Hz，封装小，外围电路几乎为零，成本非常低。

它特别适合小家电、智能家居里的基础液位检测，比如饮水机的水位传感、加湿器的缺水检测，或者低成本的水浸报警器，用很低的成本就能实现稳定的电容检测。

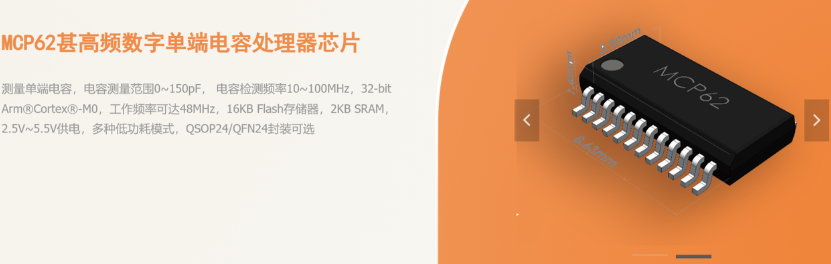

3.3.9 高频带 MCU 双通道款：MCP62

MCP62 是专为高频穿透 + 本地算法处理设计的双通道芯片，它和 MC12 一样拥有 10~100MHz 的甚高频激励频率，穿透塑料、玻璃的能力极强，同时还内置了 Cortex-M0 内核，能直接在芯片上运行算法，把电容数据转换成液位、湿度等物理量，不用额外加单片机，是 “穿透检测 + 本地处理” 的组合款。

它的量程 0~150pF，支持单端对地测量，自带温度补偿电路，特别适合那些需要穿透容器壁检测，同时又要做温度补偿、低功耗控制的场景，比如带算法的工业液位检测、带本地处理的水浸传感，或者低功耗电池供电的穿透式检测设备，用一颗芯片就能搞定 “采集 + 处理 + 输出” 全流程。

3.4 怎么选适合自己的电容 SOC 芯片

这么多型号，其实不用纠结，只要记住三个核心需求就能快速选：

通道数和功能：需要多通道触控 / 液位就选 10 通道的 MCP1085/1081 系列，只需要 2 个通道就选 MCP61/MC11/MC12；
使用场景：工业 / 户外 / 汽车场景选宽温 / 车规的 MC1081 系列，低成本小家电选 MDC 系列；
功耗和成本：电池供电的低功耗场景选 MC1081/MC11/MDC 系列，需要芯片端跑算法就选带 MCU 的 MCP1085/1081/MCP61 系列。

不管你的项目是什么场景，这些电容 SOC 芯片都能帮你解决传统电容传感器的痛点，让你的电容传感方案更稳定、更简单、更低成本。

四、电容传感 SOC 芯片的实际应用

4.1 搭载集成电容传感 SOC 芯片的传感器模组的部分应用

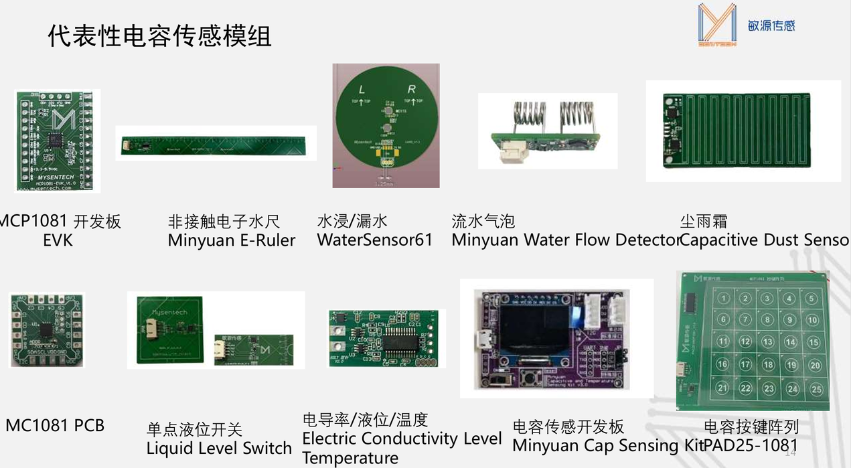

前面我们聊了电容传感 SOC 芯片的技术优势与型号特点，而这些芯片的真正价值，最终都要通过集成化传感器模组落地到实际场景中。敏源传感的电容 SOC 芯片并非以裸片形式交付，而是提前完成了从硬件电极、PCB 布线，到信号校准、算法优化、抗干扰屏蔽与温度补偿的全流程集成，打造出 “开箱即用” 的成品模组。

这意味着用户无需自行搭建电路、调试电容参数，只需为模组接电，就能直接获取稳定的检测结果，将电容传感的应用门槛降到了最低。这些模组覆盖了工业、家电、汽车、消费电子等几乎所有主流电容传感场景，每个型号都针对特定应用做了定制化优化，真正将 “芯片的技术能力” 转化为 “能解决实际问题的产品方案”。

下面我们按应用场景，逐一解析这些模组如何在实际中发挥作用。

4.1.1 常见传感器模组的介绍

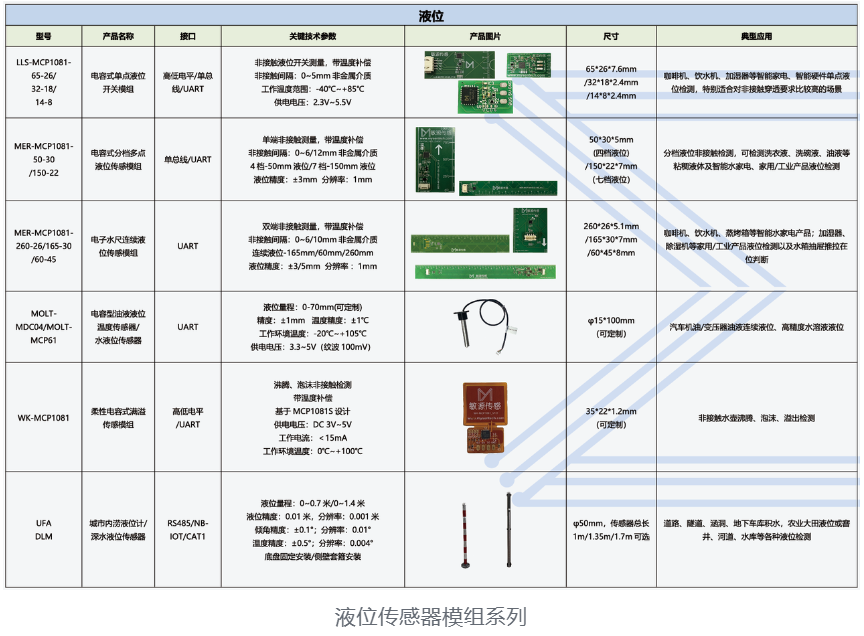

液位检测是电容传感最经典的应用场景之一，也是敏源模组覆盖最广的领域。从咖啡机、饮水机里的单点液位开关，到洗衣机、洗碗机中的分档液位检测，再到水箱内的连续液位水尺，甚至城市内涝监测的大液位计，都能找到对应的电容模组。

这些模组均采用非接触式设计，无需将传感器浸入液体，贴在容器外壁即可检测液位，既避免了液体腐蚀传感器，也无需频繁维护；同时自带温度补偿功能，即便液体温度发生变化，也不会出现读数漂移，是小家电与工业设备中液位检测的理想方案。

水浸与漏水检测是工业与智能家居中的刚需场景，电容式水浸模组最大的优势是非接触式无死角检测。无论是机房、地下管道，还是电力机柜、充电桩，这些模组都能通过电容变化精准感知渗水情况，无需像传统水浸传感器那样必须接触液体，也不用担心电极被腐蚀。不同型号的模组还支持 UART、RS485、CAN 总线等多种接口，可直接对接 PLC 或智能家居系统，实现漏水报警与远程监控。

在家用净水机、管线机、咖啡机等设备中，水管内的气泡与断流是常见问题，而传统机械式水流开关易被水垢卡住，电容式气泡探测器完美解决了这一痛点。它采用弹簧电极套在水管外侧，无需接触管内液体，即可通过电容变化检测水流与气泡状态，即便水中存在水垢、杂质，也不会影响检测结果。同时支持 3mm 至 12mm 的不同管径适配，是净水设备中广泛应用的实用方案。

冰箱、空调蒸发器的结霜、风机叶片的覆冰、路面的结冰，这些场景都需要精准的冰霜检测，电容式冰霜模组正是为这类场景设计的。它能通过电容变化精准检测霜层厚度，分辨率可达 1mm 甚至 0.1mm，且自带温度补偿，即便在 - 40℃ 的低温环境中也能稳定工作。无论是冰箱除霜控制、风机叶片防冰，还是道路结冰监测，这些模组都能稳定输出数据，避免设备因结霜 / 结冰出现故障。

工业场景中的金属 / 非金属接近检测，传统电感式接近开关仅能检测金属，而电容式接近模组可检测金属、塑料、木材、液体等几乎所有材质，且支持非接触式检测，无需与被测物体接触，不存在磨损问题。这款接近模组的检测距离可达 4-5mm，响应频率最高 100Hz，输出 UART 或 IO 信号，可直接对接工业控制系统，适用于工业自动化中的物料检测、位置感应等场景。

电容触控是我们最熟悉的电容传感应用，从智能家电的触控面板到门禁密码锁的按键，都离不开电容式触控模组。这些模组基于 MCP1081 系列 SOC 芯片设计，自带防水、防尘、防油污特性，即便隔着玻璃、亚克力面板也能稳定感应；同时支持多按键阵列，从 6 键小面板到 25 键键盘阵列均可实现，用户无需自行调试，接电即可使用，大幅降低了智能设备触控面板的开发难度。

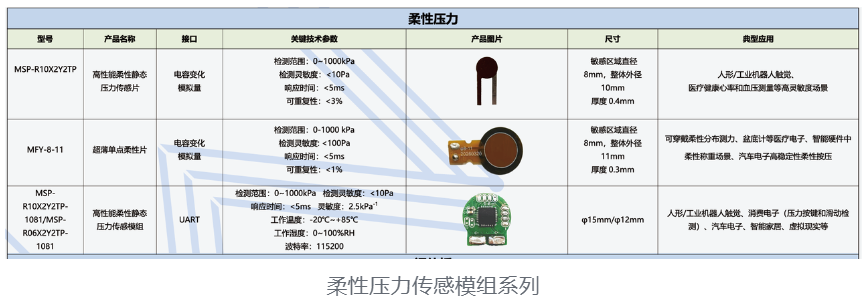

在机器人触觉、医疗健康、可穿戴设备等场景中，柔性压力检测是核心需求，电容式柔性压力模组正是为这类场景打造的。它的核心是柔性电容传感片，厚度仅 0.3-0.4mm，可弯曲贴合曲面，压力检测灵敏度可达 10Pa，响应时间小于 5ms，即便反复按压也不会出现疲劳漂移。这些模组有裸片形式，也有带 SOC 芯片的成品模组，可直接输出电容变化或 UART 信号，适用于机器人触觉、盆底计、可穿戴压力检测等场景。

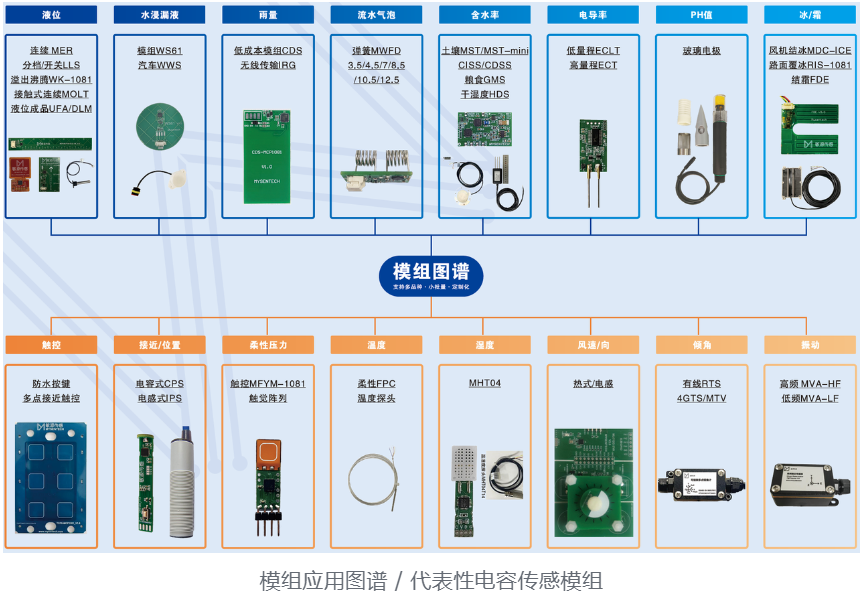

除上述场景外，敏源的电容传感模组还覆盖了雨量 / 灰尘检测、土壤含水率、电导率等更多领域，形成了完整的应用图谱。这些模组的核心优势，是将电容传感 SOC 芯片的技术能力，转化为用户可直接落地的 “成品方案”，让用户无需再为电路设计、算法调试、抗干扰处理耗费精力，推动电容传感技术真正走进各行各业的实际应用中

4.1.2 案例精讲：液位检测

液位检测是电容传感 SOC 芯片最成熟、应用最广泛的场景之一，也是传统方案痛点最突出的领域。浮子式、光电式液位开关不仅结构复杂、易被水垢 / 油污卡滞，还只能实现单点检测，无法连续监测液位变化；而电容式液位模组则完美解决了这些问题，凭借非接触、高可靠、可连续检测的优势，成为小家电与工业设备的首选方案。

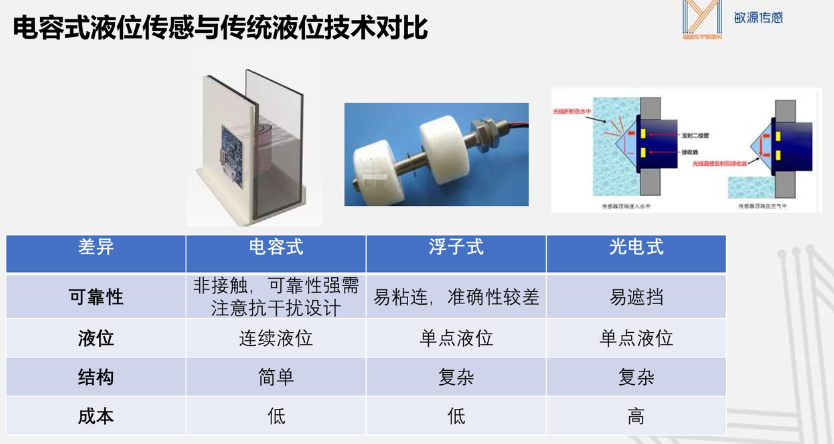

和传统液位技术相比，电容式液位模组的优势一目了然：

可靠性更高：非接触式设计，无机械活动部件，不存在粘连、卡滞问题，也无需担心液体腐蚀电极；
检测能力更强：可实现连续液位测量，实时输出液位高度，而非仅能判断 “满 / 空” 两个状态；
结构与成本更优：PCB 电极结构简单，无需额外机械零件，成本远低于光电式方案。

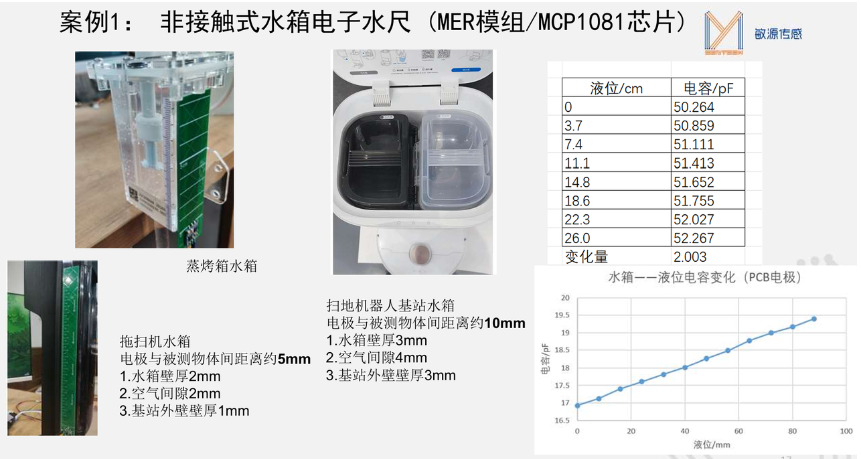

这是电容式液位检测最典型的民用场景方案，核心是基于 MCP1081 系列 SOC 芯片的 MER 电子水尺模组。它将 PCB 电极贴在水箱外壁，无需接触液体，即可通过电容变化实现连续液位测量。

强穿透能力：可隔着 2~3mm 的塑料 / 玻璃容器壁，甚至 1mm 的空气间隙稳定检测；
抗干扰设计：自带温度补偿与算法优化，能克服液体挂壁、水质差异带来的影响；
场景适配广：从蒸烤箱、咖啡机的水箱，到扫地机器人基站的储水盒，都能轻松适配，模组长度可根据水箱尺寸定制，最长支持 260mm 的液位测量。

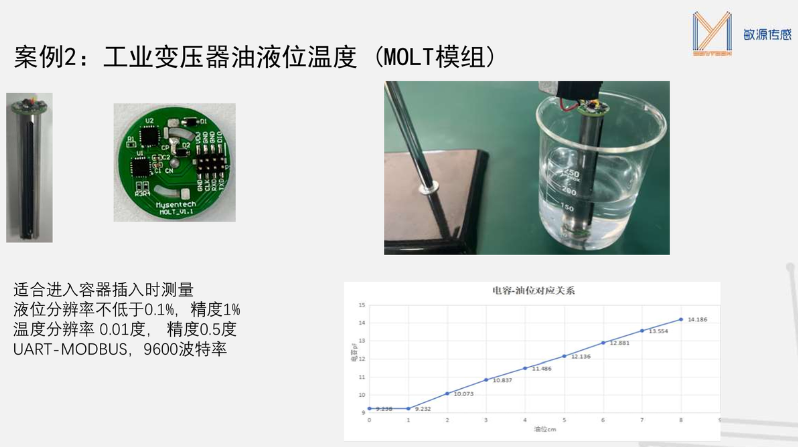

在工业场景中，电容式液位检测也展现了极强的适应性。MOLT 模组基于 MDC04/MCP61 芯片设计，采用金属同心圆电极结构，插入式检测变压器油或水溶液的液位变化，同时集成了温度采集功能。

高精度检测：液位分辨率可达 0.1%，温度分辨率 0.01℃，能精准监测工业设备的油液状态；
恶劣环境稳定工作：支持宽温与高湿环境，可用于电网变压器油位、汽车机油液位等工业场景；
集成度高：通过 MODBUS 协议直接输出液位与温度数据，可对接工业控制系统，实现远程监控与预警。

4.1.3 案例精讲：接近检测

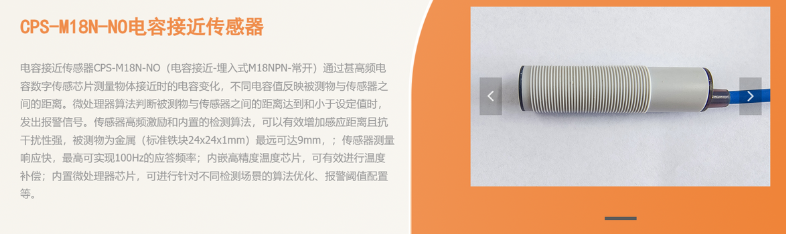

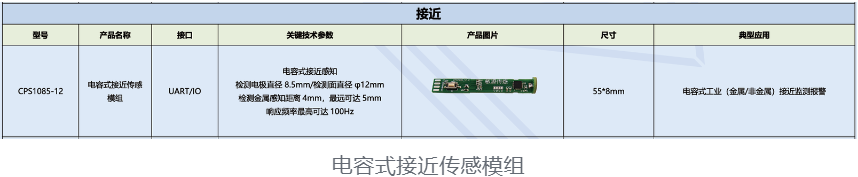

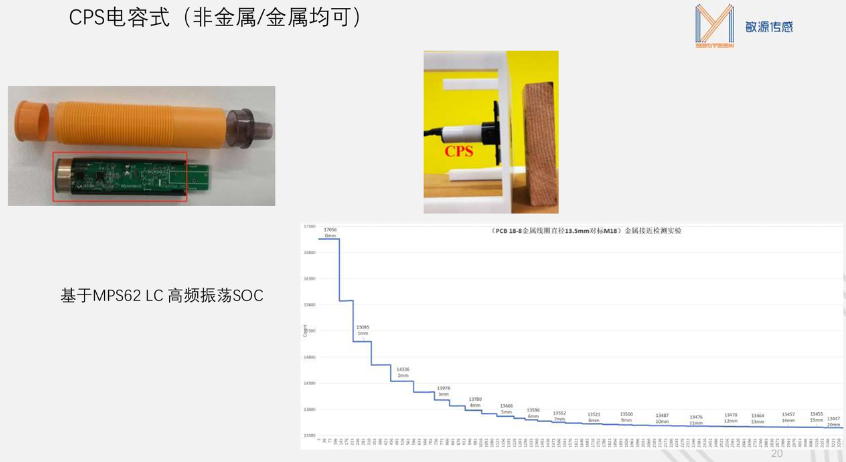

接近检测是工业自动化、消费电子中最基础的感知需求之一，而电容式接近传感器凭借 “金属 / 非金属均可检测” 的特性，解决了传统电感式传感器仅能检测金属的局限，成为覆盖更广泛场景的通用方案。敏源的电容式接近模组，基于甚高频电容 SOC 芯片设计，将高频激励、温度补偿、算法校准集成于一体，实现了更远的检测距离与更强的抗干扰能力。

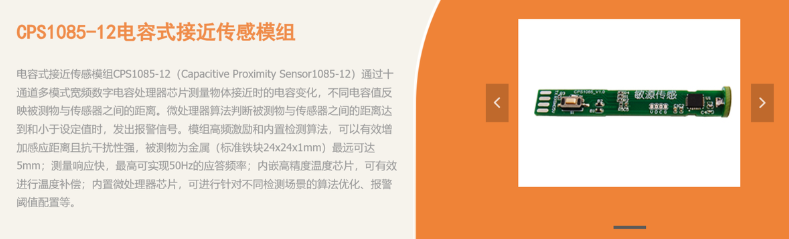

电容式接近模组的核心优势，是突破了材质限制：无论是金属、木材、塑料，还是液体，只要物体靠近传感器，就会引起电容变化，从而被精准检测。从 PCB 级的模组到工业标准的 M18 圆柱外壳，可适配不同的安装场景，响应频率最高可达 100Hz，能满足高速生产线的物品检测需求，同时自带温度补偿，在宽温环境中也能稳定工作。

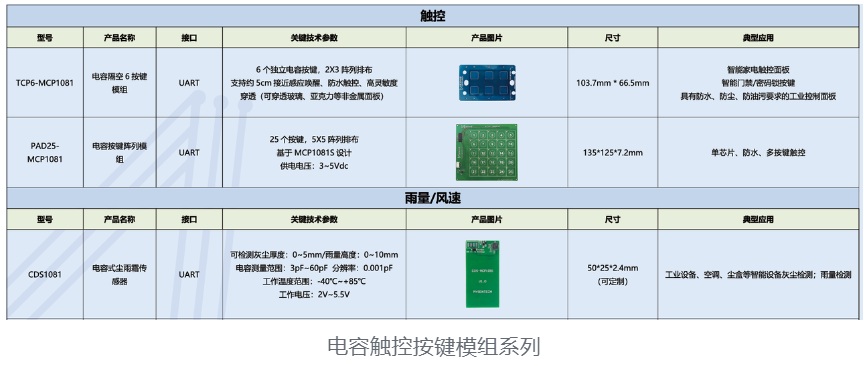

电容触控是我们日常接触最多的电容传感应用，从家电按键到工业控制面板，而敏源的触控模组，更是将 “防水、防尘、穿透式触控” 做到了极致，解决了传统机械按键易磨损、怕水怕油污的痛点。

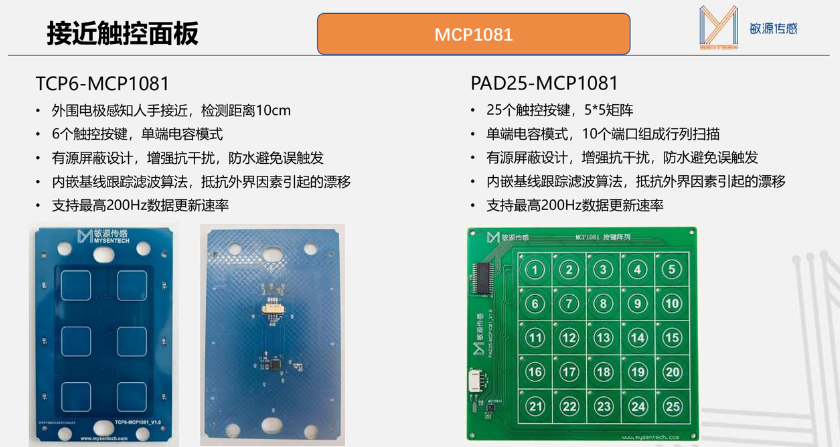

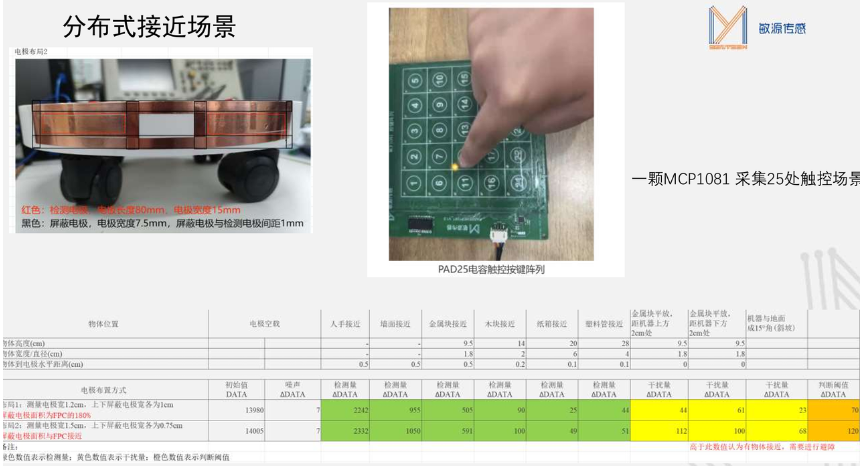

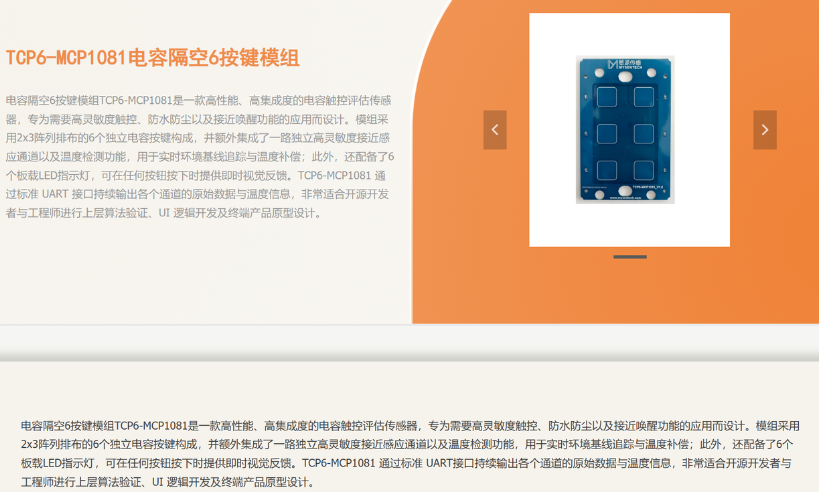

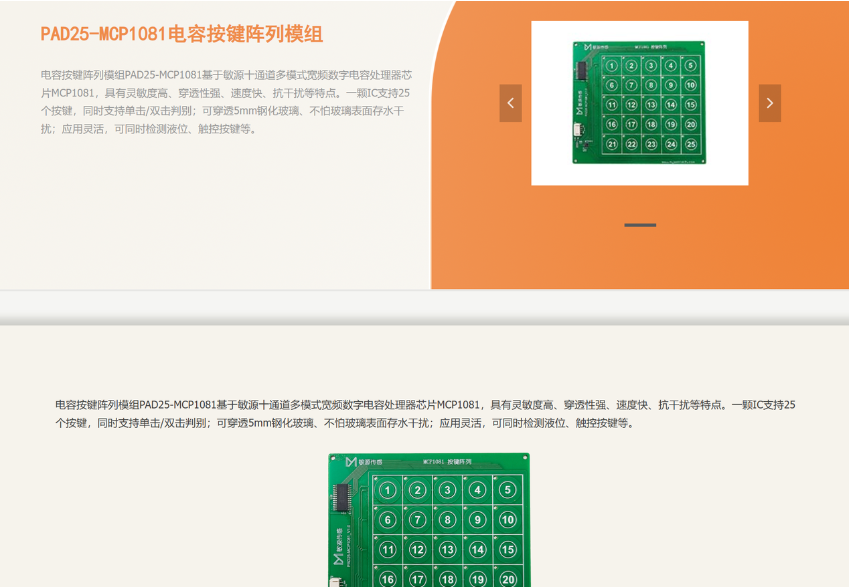

基于 MCP1081 系列芯片的触控模组，一颗芯片就能支持 25 个按键的阵列扫描，还能同时集成接近唤醒功能：外围电极可实现 10cm 的接近感应，在用户靠近时自动唤醒设备，既提升了用户体验，又降低了设备功耗。模组自带有源屏蔽设计，即使隔着玻璃、亚克力面板，或者表面有水珠、油污，也能稳定识别触控动作，广泛应用于智能家居、门禁面板、工业控制面板等场景。

4.1.4 案例精讲：流水气泡检测

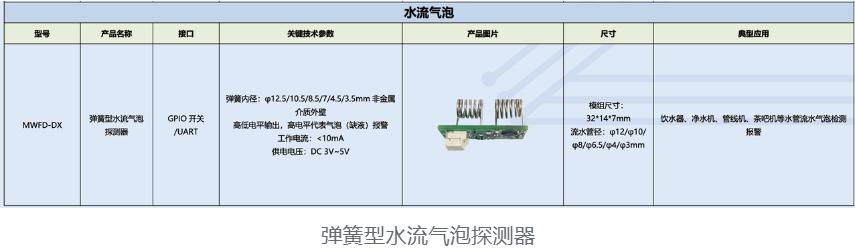

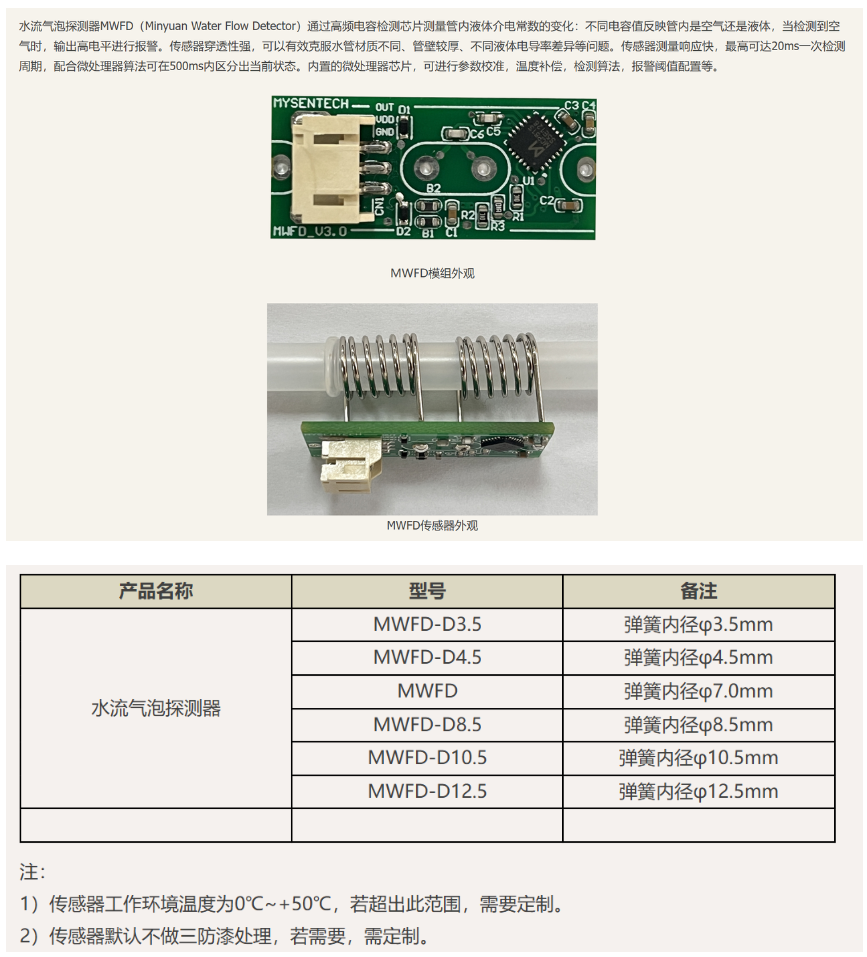

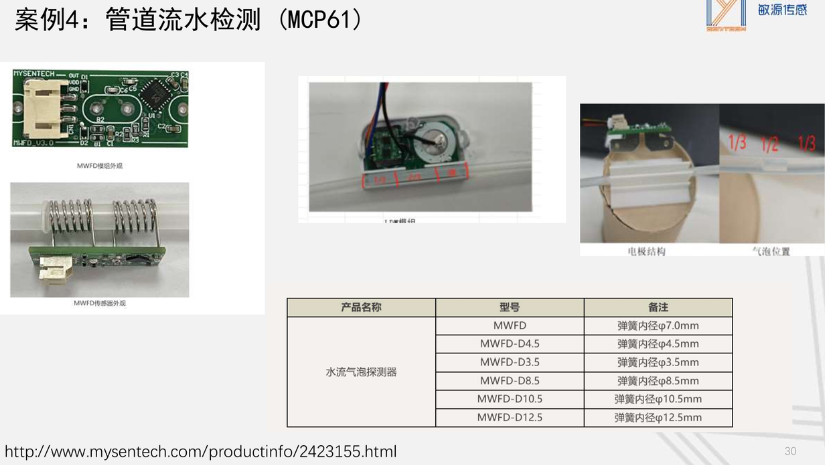

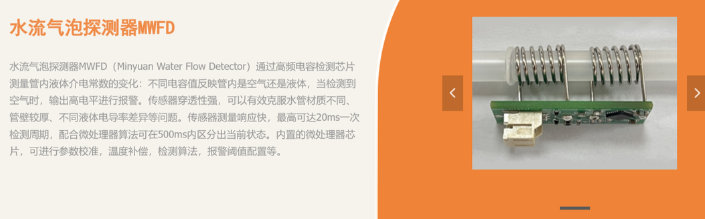

本案例采用敏源传感 MWFD 系列水流气泡探测器实现管道流水气泡检测：

如图所示，探测器以弹簧电极非接触式套在流体管道外侧，搭配内置高频电容检测芯片与微处理器的 PCB 模组，通过测量管内介质介电常数差异区分液体与空气，检测到气泡时输出高电平报警。

该方案穿透性强，不受水管材质、壁厚及液体电导率差异影响，检测周期最快达 20ms，配合算法可在 500ms 内完成状态识别，同时支持参数校准、温度补偿与报警阈值配置。

还提供适配 3.5~12.5mm 不同内径管道的型号，可广泛应用于小型流体管路的气泡监测场景。

4.1.5 案例精讲：水浸检测

相比传统电导式传感器，电容式方案可实现空间面检测，可靠性高无漏点，输出连续数字量且受水质影响小，部分型号还支持级联定位功能，是机房、楼宇等场景漏水监测的理想选型。

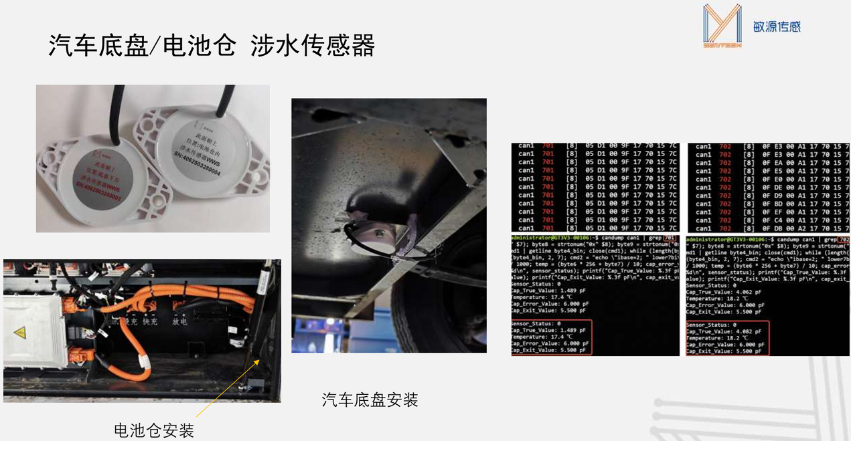

图为敏源 WWS 涉水传感器在新能源汽车的应用场景，传感器分别安装于电池仓内部与汽车底盘外侧，依托电容式非接触检测原理，实时监测电池包进水风险与底盘涉水情况，输出稳定的电容检测数据，为车辆涉水安全提供可靠预警。

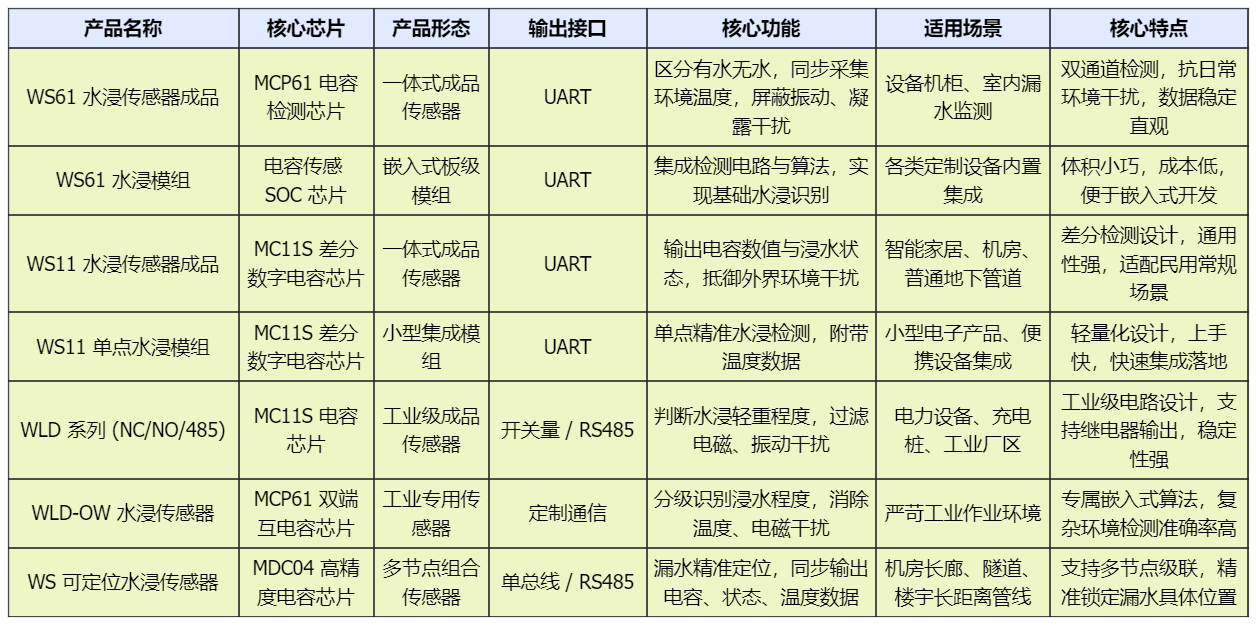

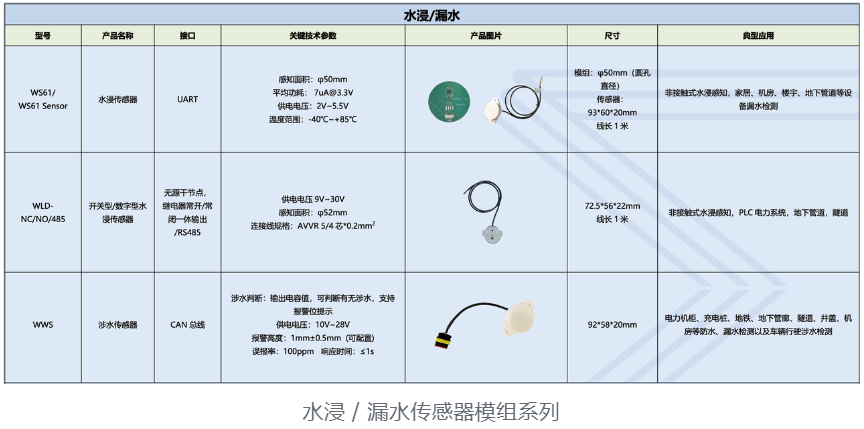

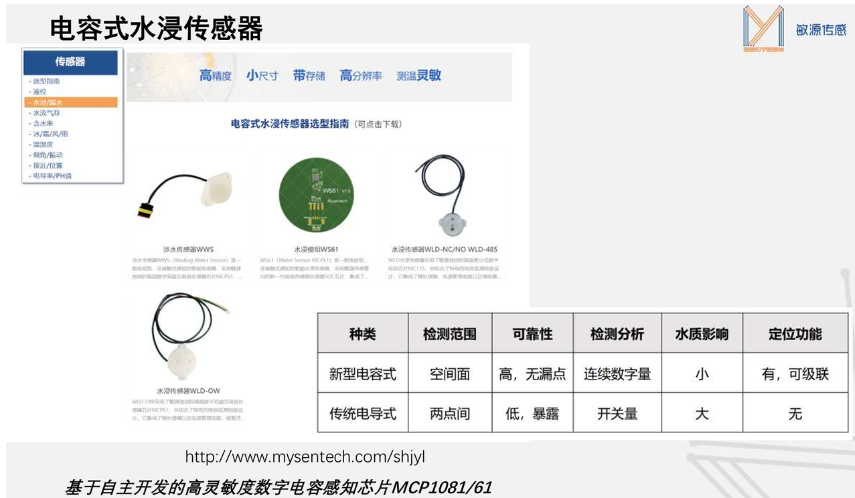

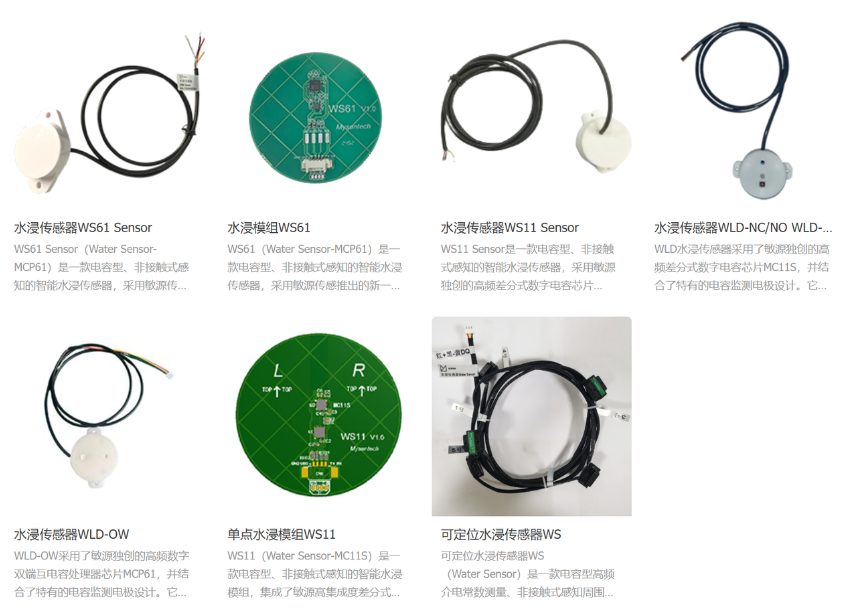

敏源传感水浸传感器涵盖 WS61、WS11、WLD、WS 等多款型号，从板级模组到成品传感器、从单点检测到可定位检测，形成了完整的电容式水浸检测解决方案，适配不同场景的安装与功能需求：

4.1.6 案例精讲：冰霜检测

冰霜、结冰现象看似微小，却在多个行业中潜藏着巨大影响：冰箱蒸发器结霜过厚会大幅降低制冷效率、增加能耗；风电叶片覆冰会改变气动外形，轻则降低发电效率，重则引发风机失衡、甚至安全事故；道路、桥梁结冰则直接威胁行车安全，是冬季交通事故的重要诱因；电力巡检机器人在覆冰线路上作业时，也面临打滑、误判的风险。

传统的冰霜检测方案多依赖温度传感器、机械接触式开关或图像识别：温度传感器只能通过环境温度间接推断结冰，无法直接检测霜 / 冰的厚度；机械开关容易被冰卡住、失效，且无法量化结冰程度；图像识别则受光照、雾气影响大，在复杂环境中可靠性不足。而敏源传感的电容式冰霜 / 结冰检测技术，为这些难题提供了全新的解决思路。

敏源传感的冰霜 / 结冰检测方案，核心基于电容式非接触测量原理：冰、水、空气的介电常数存在显著差异（水的介电常数约为 80，冰约为 3-4，空气约为 1），当传感器表面 / 被测区域出现霜、冰时，会引起电极间电容值的变化。通过自研的高精度数字电容芯片（如 MCP1081S、MDC04、MCP61 等），传感器可以精准捕捉这种电容变化，不仅能判断 “是否结冰 / 结霜”，还能量化结冰 / 结霜的厚度，甚至区分冰、水、冰水混合物等不同状态，同时内置算法滤除温度、电磁、振动等环境干扰，实现稳定可靠的检测。

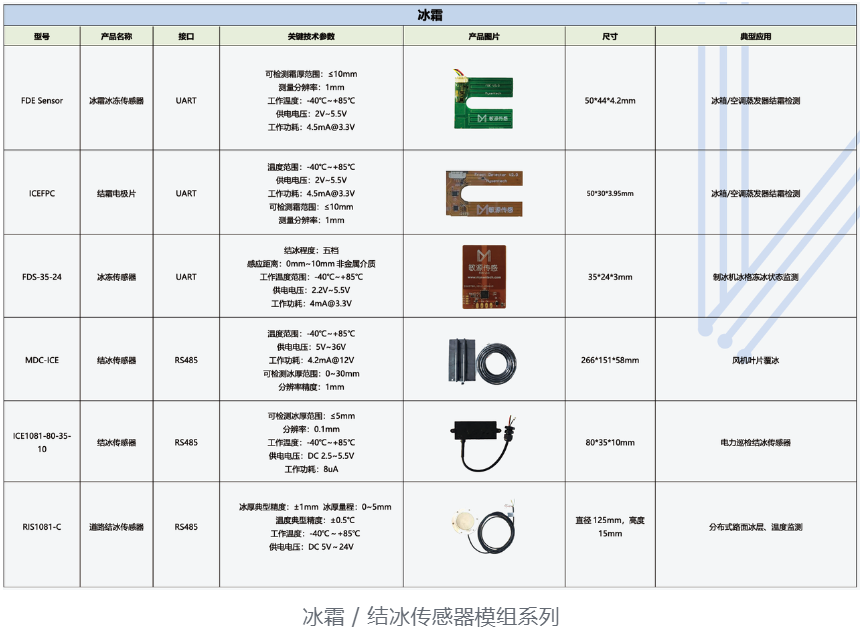

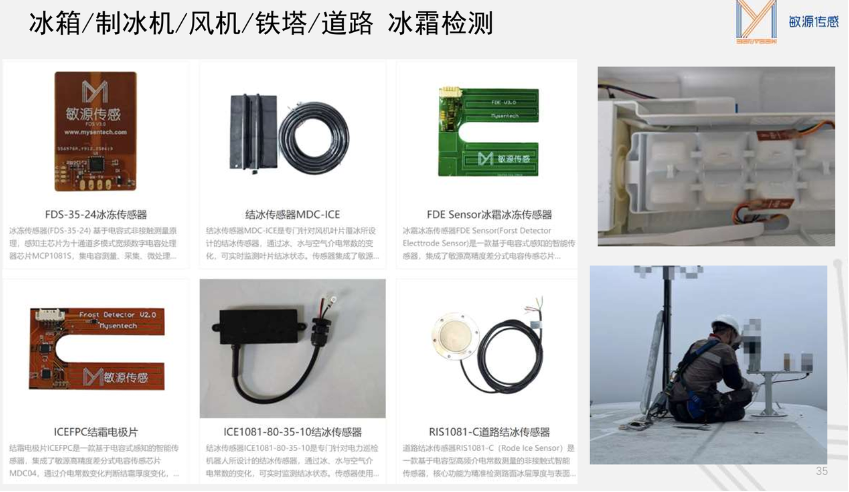

从家电领域的冰箱、制冰机，到新能源领域的风电叶片，再到交通领域的道路、电力领域的巡检机器人，敏源传感的冰霜 / 结冰检测系列产品，形成了覆盖多场景、多形态的完整解决方案，下面我们逐一解析这些产品的特点与应用。

这是一款专为冰箱、制冰机设计的柔性电容检测模组。它基于 MCP1081S 十通道多模式宽频数字电容处理器芯片打造，采用柔性 FPC 设计，可直接贴装在冰箱冷冻室或制冰机冰格外侧，无需接触内部液体即可检测结冰状态。通过独特的电极设计与算法优化，它能克服容器壁厚度的影响，将结冰程度分为五档量化输出，精准判断冰格冻冰状态，帮助制冰机或冰箱优化除冰、除霜时机，降低能耗，是智能家电节能管理的关键部件。

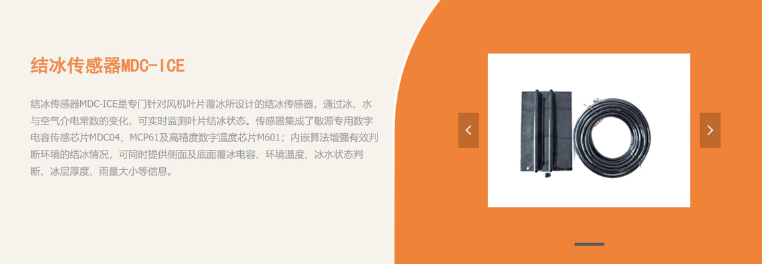

敏源传感 MDC-ICE 结冰传感器，专为风电叶片覆冰监测设计，是保障风机安全运行的 “眼睛”。它集成了敏源 MDC04、MCP61 数字电容芯片与 M601 高精度温度芯片，通过冰、水、空气的介电常数差异，可实时监测叶片表面的结冰状态，同时输出侧面及底面覆冰电容、环境温度、冰层厚度、雨量大小等多维度数据。传感器采用工业级防护设计，可直接安装在风机叶片表面，在高海拔、强风、低温的恶劣环境中稳定工作，帮助风场提前预警覆冰风险，避免叶片失衡、停机事故。

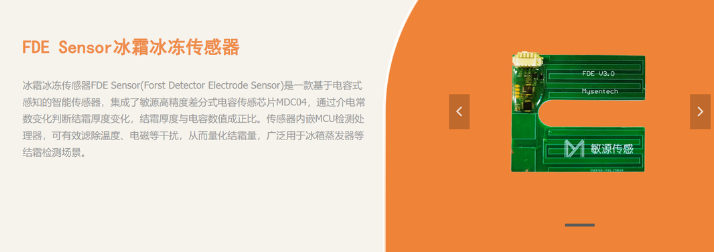

敏源传感 FDE Sensor 冰霜冰冻传感器，是冰箱蒸发器结霜检测的专用方案。它基于 MDC04 高精度差分式电容传感芯片打造，通过电容变化与结霜厚度的正比关系，可精准量化蒸发器表面的结霜量。传感器内嵌 MCU 检测处理器，能有效滤除温度波动、电磁干扰的影响，输出稳定的结霜状态数据，帮助冰箱智能判断除霜时机，避免结霜过厚导致的制冷效率下降，同时减少不必要的除霜加热，实现节能降耗，广泛应用于各类智能冰箱的蒸发器结霜检测场景。

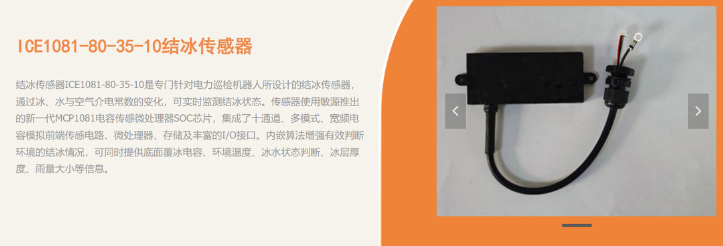

敏源传感 ICE1081-80-35-10 结冰传感器，专为电力巡检机器人设计，是机器人在覆冰线路上安全作业的 “防滑预警器”。它搭载敏源新一代 MCP1081 电容传感微处理器 SOC 芯片，集成十通道宽频电容模拟前端，通过冰、水、空气的介电常数变化，可实时监测作业面的结冰状态，同时输出冰层厚度、环境温度、冰水状态等数据。传感器采用工业级防水防尘设计，可在户外低温、潮湿环境中稳定工作，帮助巡检机器人提前识别覆冰区域，避免打滑、误判，保障作业安全。

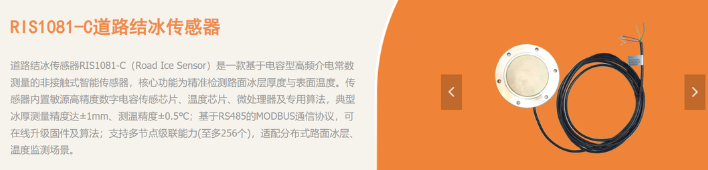

敏源传感 RIS1081-C 道路结冰传感器，是道路、桥梁冬季交通安全的 “守护者”。它基于电容式高频介电常数测量原理，内置高精度数字电容芯片与温度芯片，可精准检测路面冰层厚度（精度 ±1mm）与表面温度（精度 ±0.5℃）。传感器采用坚固的金属外壳，可直接埋入路面，通过 RS485 的 Modbus 协议输出数据，支持多节点级联（最多 256 个），可实现分布式路面结冰监测，为道路除冰、交通管制提供数据支撑，有效降低冬季道路交通事故风险。

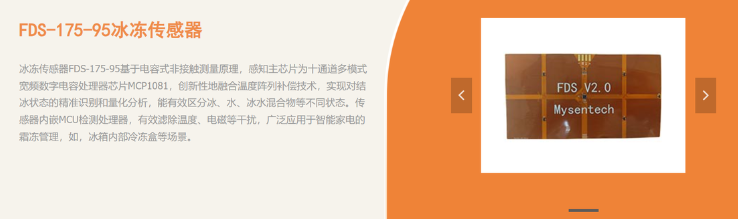

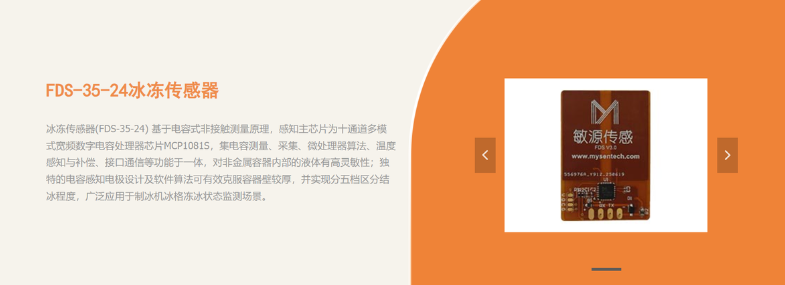

敏源传感 FDS-175-95 冰冻传感器，是智能家电冷冻室结霜管理的进阶方案。它基于 MCP1081 数字电容处理器芯片打造，创新性融合温度阵列补偿技术，可精准识别冰、水、冰水混合物等不同状态，不仅能检测结冰 / 结霜，还能区分不同的水分形态。传感器采用大面积柔性电极设计，可贴装在冰箱冷冻盒、抽屉等区域，全面监测冷冻室内的结霜情况，帮助冰箱实现精细化的霜冻管理，优化制冷策略，降低能耗，提升用户使用体验。

4.1.7 案例精讲：土壤含水率检测

土壤含水率是农业生产的核心指标之一，它直接决定着作物的生长状态、灌溉效率与水资源利用率；而粮食含水率则是仓储、运输、加工环节的关键参数，过高的含水率会导致粮食发热霉变，过低则会影响加工品质。传统的水分检测方案中，烘干法精度虽高但耗时费力，无法在线监测；时域反射法（TDR）、频域反射法（FDR）设备成本高、易受土壤盐分、温度影响，难以大规模推广。

敏源传感的电容式含水率检测技术，为土壤与粮食水分监测提供了低成本、高可靠的解决方案。其核心原理基于介电常数差异：水的相对介电常数约为 80，远高于土壤颗粒（4~6）和空气（1），当土壤或粮食中的水分含量变化时，整体介电常数会发生显著变化，进而引起传感器电极间的电容值改变。通过自研的高精度数字电容芯片（如 MCP62、M117 等），配合高频射频信号发射技术与多参数融合算法，传感器可精准捕捉电容变化，同时通过温度、电导率校准消除环境干扰，实现土壤含水率的稳定、精准测量，产品形态覆盖针式成品、板级模组、粮食专用传感器，适配从田间到粮仓的全场景水分监测需求。

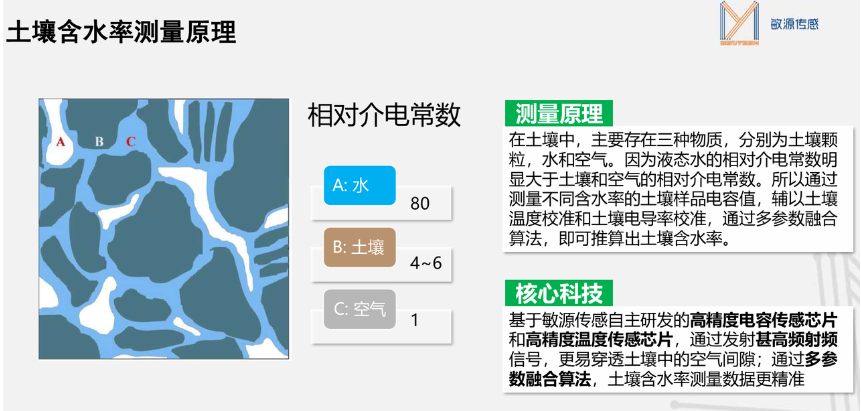

上图直观揭示了电容式检测技术的底层逻辑。土壤中主要包含土壤颗粒、水和空气三种成分，其中液态水的介电常数（约 80）远高于土壤（4~6）与空气（1），当土壤含水率升高时，电极间的介电常数会随之增大，电容值也同步上升。敏源传感基于自研的高精度电容传感芯片与温度传感芯片，通过发射甚高频射频信号穿透土壤间隙，结合土壤温度、电导率校准的多参数融合算法，可将电容值变化转化为精准的含水率数据，解决了传统电容传感器易受土壤成分、环境温度影响的痛点。

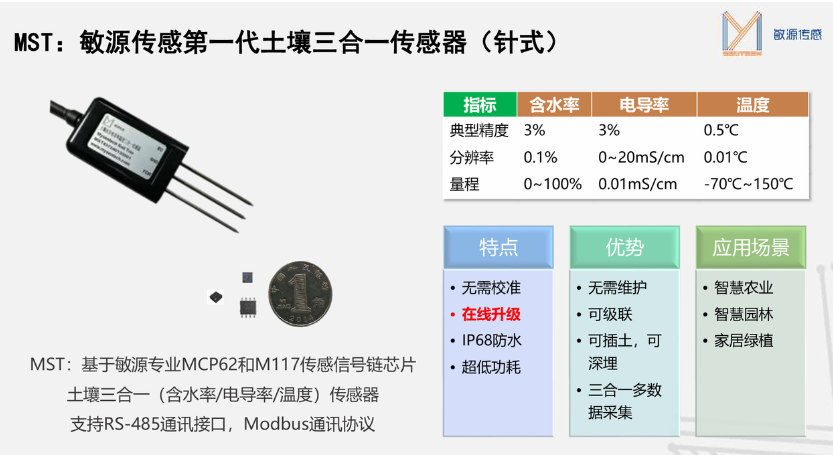

敏源传感 MST 第一代土壤三合一针式传感器，是专为土壤原位监测设计的工业级成品方案。它集成了含水率、电导率、温度三个维度的检测能力，含水率典型精度达 ±3%、分辨率 0.1%，电导率量程覆盖 0~20mS/cm，温度测量精度 ±0.5℃，可全面反映土壤的水分、盐分与热状态。传感器采用 IP68 防水设计，探针式结构可直接插入土壤或深埋安装，支持 RS-485 接口与 Modbus 协议，具备超低功耗、无需现场校准、支持在线升级的特点，广泛应用于智慧农业灌溉、园林土壤监测、生态环境研究等场景。

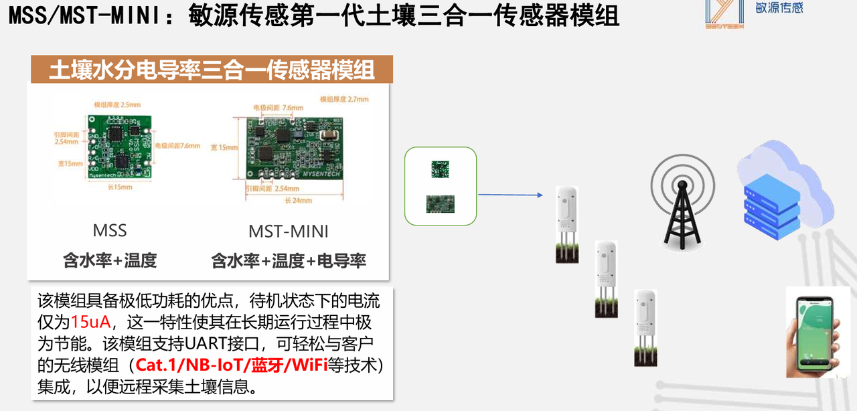

敏源传感 MSS/MST-MINI 土壤三合一传感器模组，是面向设备集成商的板级开发方案。其中 MSS 模组支持含水率 + 温度双参数检测，MST-MINI 模组则实现了含水率 + 温度 + 电导率三合一检测，两款模组均采用超小型 PCB 设计（尺寸仅 15mm×15mm 左右），待机电流低至 15uA，适配长期低功耗运行需求。模组支持 UART 通信接口，可轻松与 NB-IoT、Cat.1、蓝牙、WiFi 等无线模块集成，快速搭建远程土壤监测终端，帮助客户实现小型化、低功耗的土壤水分监测设备开发，广泛应用于智能家居绿植监测、便携式土壤检测仪、农业物联网节点等场景。

4.1.8 案例精讲：柔性压力检测

压力是无处不在的物理信号，而柔性压力检测则是将这种信号转化为数字化数据的关键技术，它在消费电子、医疗健康、新能源安全等领域扮演着越来越重要的角色。从盆底肌康复仪的压力反馈、吸奶器的吸力控制，到按摩器的力度调节，再到新能源汽车电池包的热失控预警，柔性压力传感器需要在曲面、动态、复杂的场景下，实现稳定、精准、可重复的压力测量。

柔性传感技术正在重塑消费电子、机器人、医疗健康等领域的交互方式与感知能力，其中柔性压力检测与柔性温度检测是两大核心分支。柔性压力传感器赋予设备 “触觉”，可感知微小的接触力、压力分布；柔性温度传感器则可贴合曲面实现非侵入式测温，为穿戴设备、医疗监测提供精准的温度数据。

传统的柔性压力传感器多采用压阻式方案，存在迟滞大、温漂高、长期稳定性差的问题；而温度传感器则多为刚性探头，难以适配曲面、动态贴合的场景。敏源传感的电容式柔性传感技术，通过自研的纳米界面电容薄膜、离电芯体材料与高精度数字电容芯片，实现了高线性度、低迟滞、高分辨率的压力测量；同时推出的柔性 FPC 温度模组，可实现曲面贴合的高精度测温，形成了覆盖压力与温度感知的完整柔性传感产品矩阵，适配从智能穿戴到工业机器人的多场景需求。

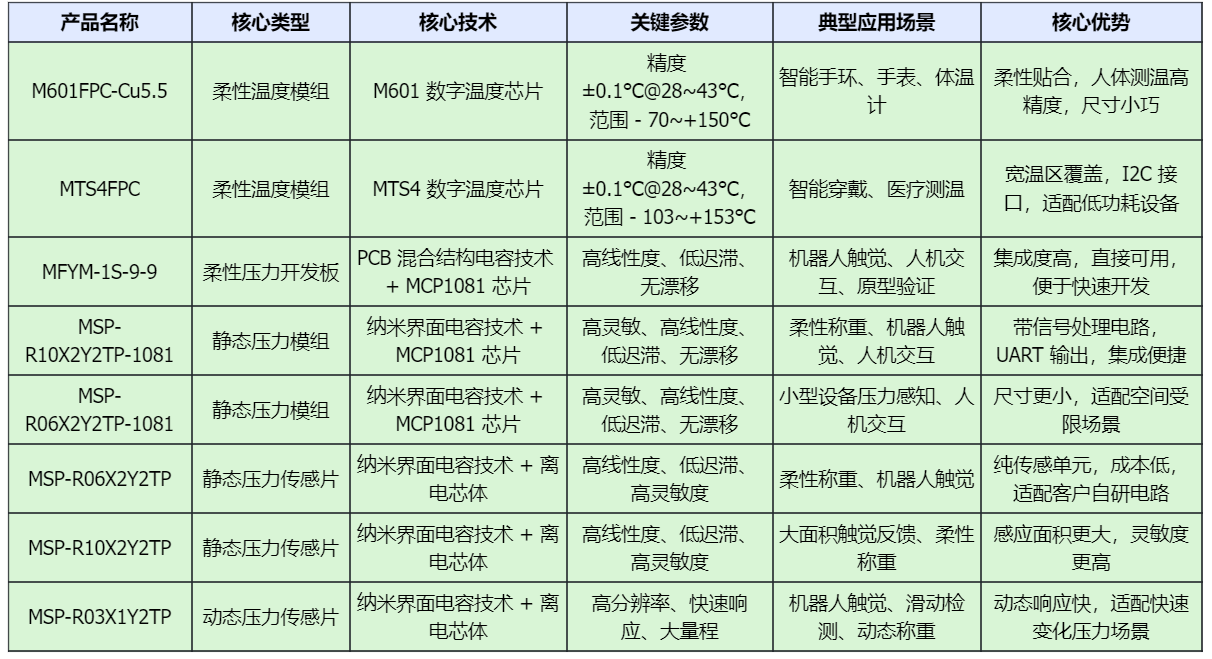

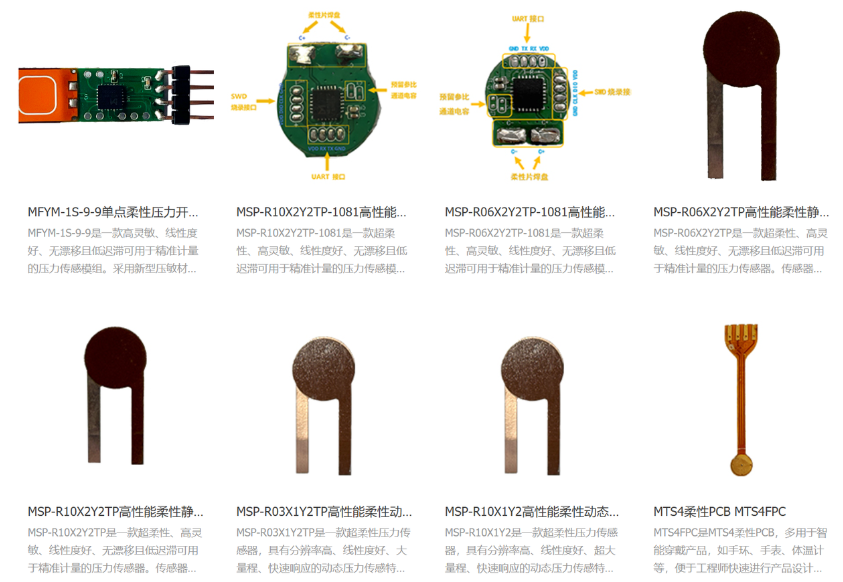

敏源传感柔性传感产品对比如下表所示：

4.2 使用集成电容传感 SOC 芯片的应用方案部分展示

4.2.1 智慧粮情 / 收割农机在线含水率检测方案

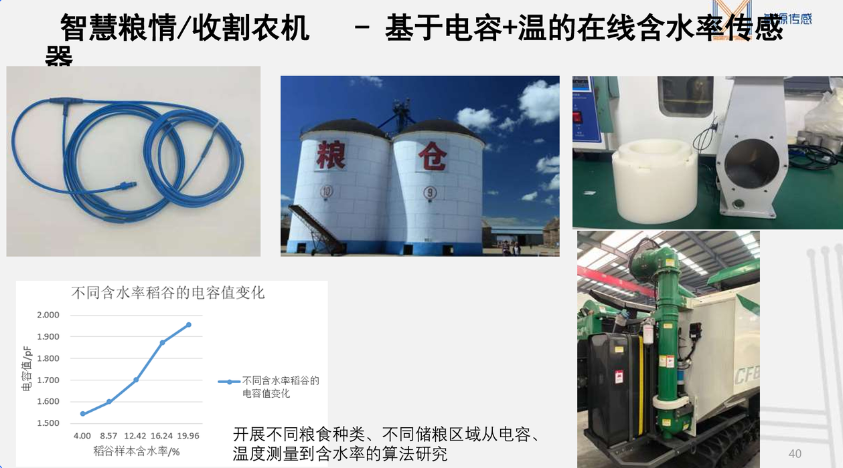

将电容式检测技术延伸至粮食水分监测领域。与土壤类似，粮食中的水分含量变化也会引起介电常数的显著改变，从图中稻谷含水率与电容值的关系曲线可见，电容值随含水率升高呈明显上升趋势，为在线检测提供了可靠依据。该方案包含粮仓线缆式含水率传感器与收割机在线检测装置，通过定制化电极设计与粮种适配算法，可实时监测粮仓内不同区域的粮食含水率，或在收割过程中在线检测谷物水分，指导烘干作业与仓储管理，避免粮食霉变、降低烘干能耗，是智慧粮储与现代农业机械的关键感知部件。

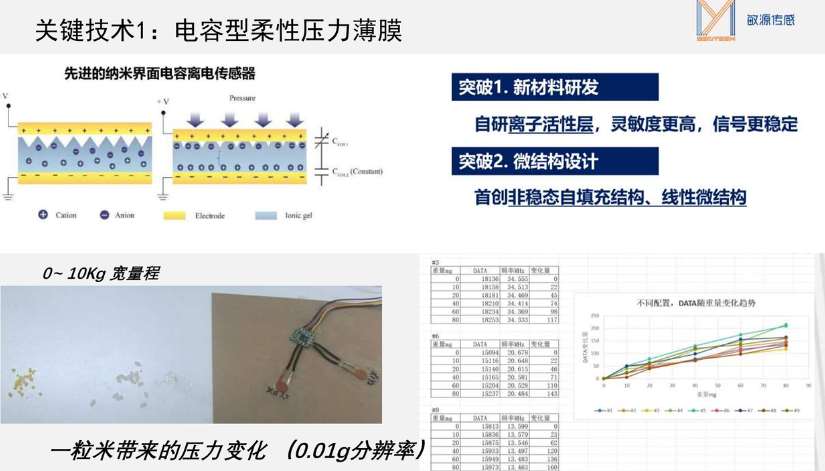

4.2.2 柔性压力传感方案

传统的柔性压力检测方案多采用压阻式或压电式原理：压阻式传感器依赖导电材料的形变导致电阻变化，但普遍存在迟滞大、温漂高、长期稳定性差的问题；压电式传感器仅能检测动态压力，无法实现静态压力的持续监测，且成本较高。而敏源传感的电容式柔性压力检测方案，为这些痛点提供了全新的解决路径。

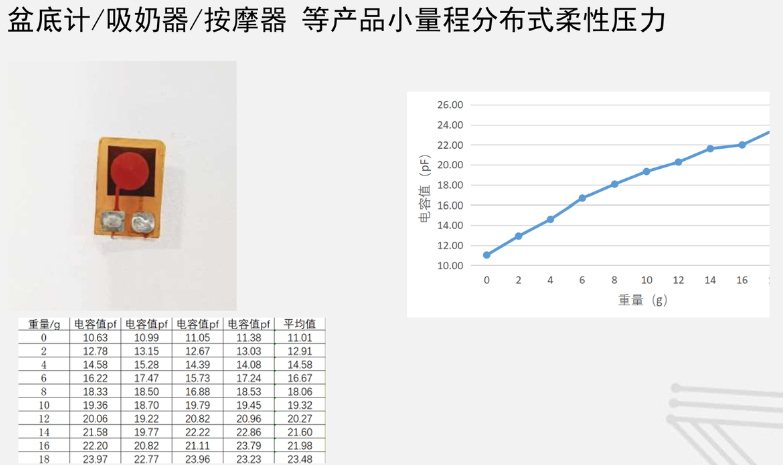

该传感器采用柔性 FPC 基底与定制化电极设计，可贴装在曲面或不规则表面，实现分布式压力感知。从测试数据可见，随着施加重量（压力）从 0g 增加到 18g，传感器的电容值从约 11pF 稳定上升至约 23.5pF，呈现出优异的线性度与重复性，可精准量化小量程的压力变化。这类传感器专为低压力场景优化，可用于盆底肌康复仪的压力反馈、吸奶器的吸力闭环控制、按摩器的力度分级调节，为消费电子产品提供细腻、可靠的压力感知能力，提升用户体验与产品智能化水平。

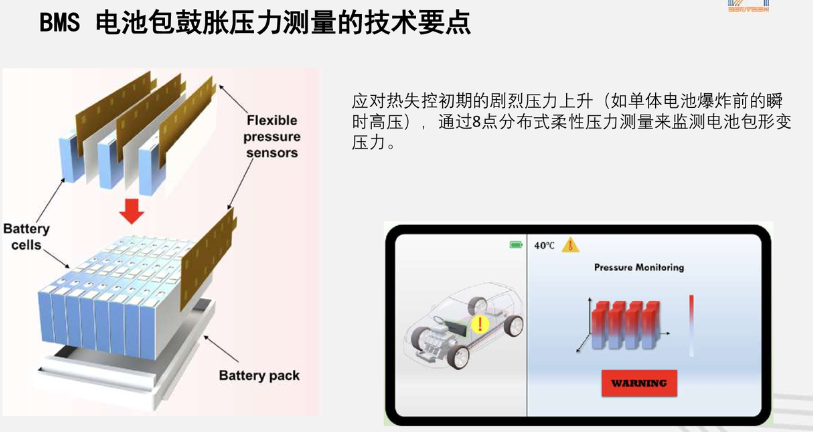

面向新能源汽车 BMS（电池管理系统）开发的电池包鼓胀压力测量方案采用 8 点分布式柔性压力传感器，布置在电池包内部电芯之间，通过实时监测电芯热失控初期的剧烈压力上升，实现电池鼓胀、热失控的早期预警。当电池发生热失控时，电芯会因产气、鼓胀产生瞬时高压，柔性传感器可快速捕捉到极板间距变化导致的电容值突变，将压力数据反馈给 BMS 系统，触发报警或安全保护动作。该方案可应对热失控初期的瞬态高压，为电池包形变压力提供分布式监测，是提升新能源汽车电池安全、实现主动预警的关键感知技术。

4.2.3 宠物场景多类型检测方案

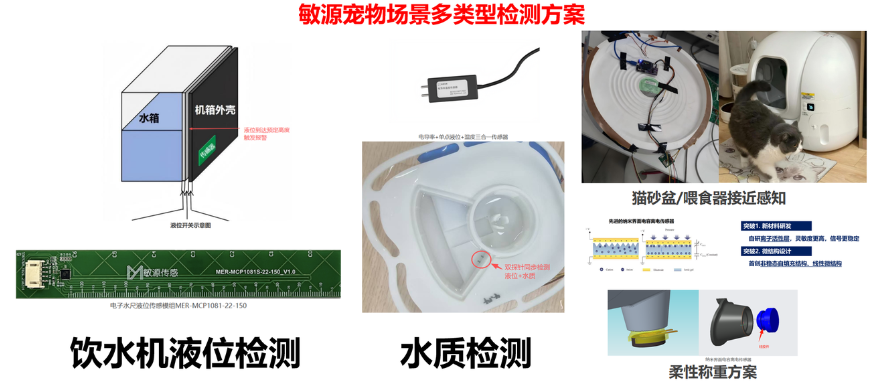

敏源传感依托电容 / 电感传感芯片与模组核心技术，为宠物智能硬件打造了覆盖饮水机液位、水质检测、猫砂盆接近感知、柔性称重的全场景感知方案。饮水机采用非接触式液位检测，支持连续 / 分档测量与 ±3mm 精度；水质检测采用电导率 + 液位 + 温度三合一传感器，同步监测水位与水质；猫砂盆通过环形电极实现隔空接近感应，可触发急停保障宠物安全；柔性称重方案则基于纳米界面电容离电传感器，实现宠物行为与体重监测，全方位赋能宠物设备的智能化升级。

4.2.4 咖啡机水箱液位检测方案

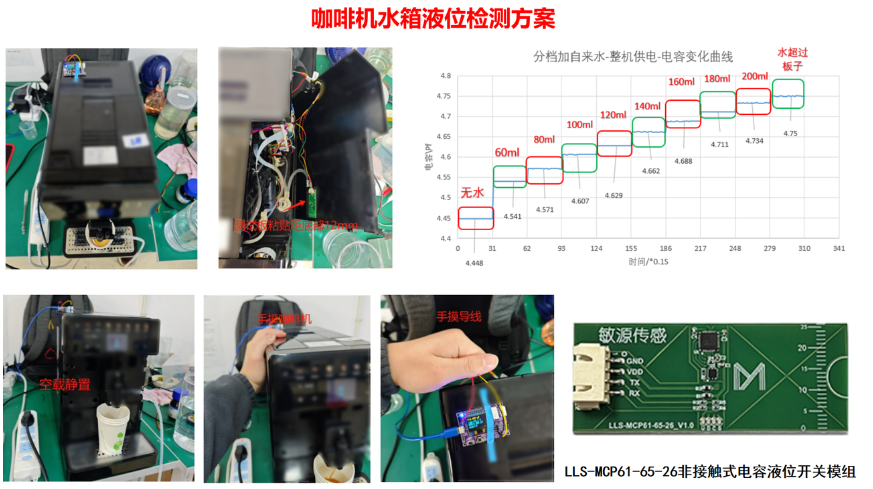

该方案采用敏源 LLS-MCP61-65-26 非接触式电容液位开关模组，解决咖啡机水箱液位检测需求。利用水的高介电常数特性，模组可穿透水箱外壳测量液位变化，在水箱无水、60ml、80ml 至 200ml 不同液位档位下，电容值呈现稳定线性变化（无水到超临界线变化约 0.302pF）。同时通过抗干扰测试验证，手摸机身、导线及水珠挂壁均不影响测量结果，可有效克服容器壁、水垢、EMC 干扰等问题，为咖啡机缺水提醒、自动补水提供可靠感知支撑。

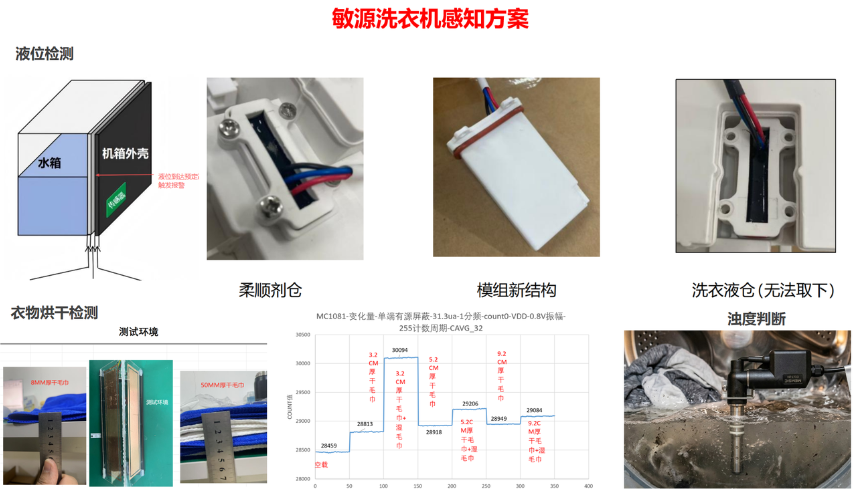

4.2.5 洗衣机感知方案

本方案依托液位检测、衣物烘干检测、浊度判断三大传感器，实现洗衣机智能洗护全流程感知：

液位检测：通过单点 / 多段 / 探针式液位传感器，精准识别水位状态与洗衣液、柔顺剂余量，实现按需供水与耗材提醒；
衣物烘干检测：传感器可清晰区分空载、不同厚度干毛巾及叠加湿毛巾的状态，通过 COUNT 值变化精准反馈干燥程度，避免过度烘干或烘干不彻底；
浊度判断：通过检测洗涤水电导值，区分清水、不同脏污程度的洗涤水及漂洗残留状态，自动控制漂洗次数，提升洗净效果与节水效率，为智能洗衣机提供全方位感知支撑。
