前言

运算放大器（Operational Amplifier，简称 Op-Amp）是模拟电子电路中最基础、应用最广泛的核心器件之一。从简单的信号放大、滤波，到复杂的精密测量、电源控制、信号处理，运算放大器几乎无处不在。对于电子工程师而言，深入理解运算放大器的工作原理、参数特性和设计技巧，是掌握模拟电路设计的必备技能。

一、运算放大器基础认识

1.1 什么是运算放大器

运算放大器是一种具有高增益、高输入阻抗、低输出阻抗的直接耦合差分放大器。它最初被用于模拟计算机中实现数学运算（如加法、减法、乘法、积分、微分等），因此得名 "运算放大器"。

随着半导体技术的发展，现代运算放大器已经集成在单个芯片上，具有体积小、功耗低、性能稳定、价格低廉等优点，其应用范围也远远超出了数学运算的范畴，成为模拟电子系统的 "万能积木"。

1.2 运算放大器的符号与引脚

标准运算放大器的电路符号如下：



  • IN+：同相输入端，输入信号与输出信号相位相同
  • IN-：反相输入端，输入信号与输出信号相位相反
  • OUT：输出端
  • +Vcc：正电源端
  • -Vcc：负电源端（单电源供电时接地）

注意：实际运算放大器芯片可能还有其他引脚，如调零端、补偿端、关断端等，具体需参考芯片 datasheet。

1.3 理想运算放大器的基本特性

为了简化分析，我们通常先假设运算放大器是理想的。理想运算放大器具有以下特性：

  1. 开环电压增益无穷大（Aol → ∞）
  2. 输入阻抗无穷大（Rin → ∞）
  3. 输出阻抗为零（Rout → 0）
  4. 带宽无穷大（BW → ∞）
  5. 输入失调电压为零（Vos → 0）
  6. 输入偏置电流为零（Ib → 0）
  7. 共模抑制比无穷大（CMRR → ∞）
  8. 电源抑制比无穷大（PSRR → ∞）
  9. 转换速率无穷大（SR → ∞）
  10. 无噪声、无失真

虽然实际运算放大器不可能完全满足这些理想特性，但在大多数低频应用中，理想运放模型的分析结果与实际情况非常接近，足以满足工程设计要求。

1.4 理想运放的黄金法则

在多数的常规设计中，我们通常使用运放的理想模型，忽略其内部结构，把它当作一个“具有放大作用的元件”来处理。理想运放遵循两个核心原则，也就是常说的“虚短”和“虚断”：

虚断：由于运放的输入阻抗为无穷大，输入端几乎不索取任何电流，即。这一特性使得运放在分析时可以视为输入端与外部电路“断开”。

虚短：在深度负反馈条件下，运放的输出电压通过反馈网络自动调整，使得同相输入端和反相输入端的电压几乎相等，即 ​。因为两端电压“看似短路”，但实际上并没有电流流过，故称“虚短”。

掌握了这两条黄金法则，配合结点电压法，就可以对绝大多数运放电路进行准确的分析与计算。

特别提醒：虚短成立的前提是运放工作在线性区（即输出未饱和）。当运放用作比较器（开环或正反馈）时，虚短不再成立。

二、运算放大器的核心电气特性

2.1 虚短与虚断

"虚短" 和 "虚断" 是理想运算放大器工作在线性区时的两个最重要特性，也是分析运算放大器电路的基础。

2.1.1 虚短（Virtual Short）

由于理想运算放大器的开环电压增益无穷大，而输出电压是有限值，因此两个输入端之间的电压差必须为零：

即：

这意味着两个输入端好像短路在一起，但实际上并没有真正短路，因此称为 "虚短"。

2.1.2 虚断（Virtual Open）

由于理想运算放大器的输入阻抗无穷大，因此流入两个输入端的电流都为零：

这意味着两个输入端好像开路一样，但实际上并没有真正开路，因此称为 "虚断"。

重要提示：虚短和虚断只适用于运算放大器工作在线性区的情况。当运算放大器工作在饱和区时，输出电压将保持在正电源或负电源电压附近，此时虚短不再成立，但虚断仍然成立。

2.2 线性区与饱和区

运算放大器有两种工作状态：线性区和饱和区。

2.2.1 线性区

当运算放大器引入负反馈时，它将工作在线性区。在线性区，输出电压与输入电压差成正比：

由于开环增益 Aol 非常大，因此输入电压差必须非常小才能使输出电压不超出电源范围。

2.2.2 饱和区

当运算放大器没有负反馈（开环）或引入正反馈时，它将工作在饱和区。在饱和区，输出电压将达到最大值（接近正电源电压）或最小值（接近负电源电压）：

当时，

当时，

其中Vsat+和Vsat-分别是正饱和压降和负饱和压降

三、运算放大器的基本工作原理与使用电路

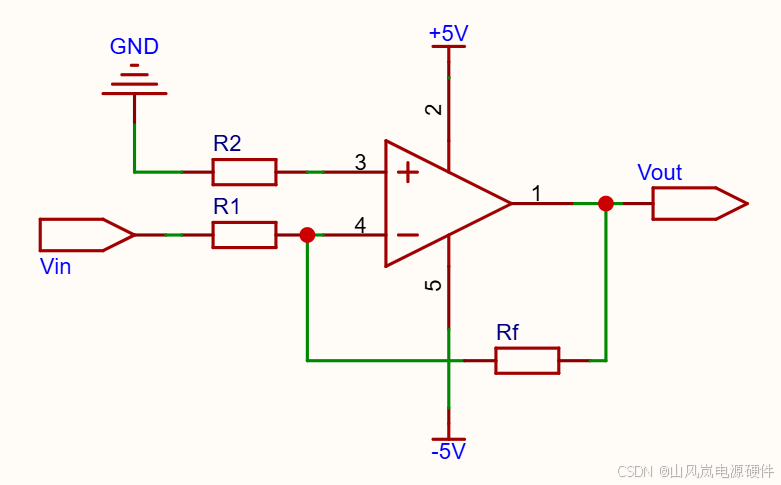

3.1 反相比例放大器

反相比例放大器是最基本的运算放大器电路之一，输入信号从反相输入端输入。

电路结构：

增益公式（由虚短和虚断推导）：

特点：

  • 输出与输入反相
  • 输入阻抗等于 R1
  • 输出阻抗低
  • 增益可以大于 1 也可以小于 1

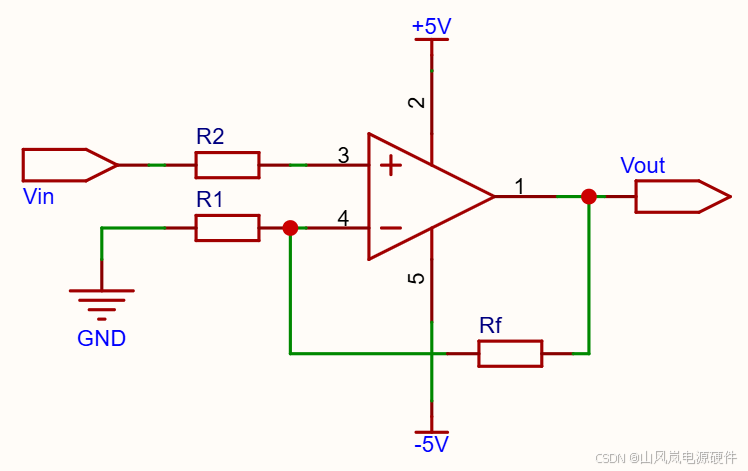

3.2 同相比例放大器

同相比例放大器的输入信号从同相输入端输入。

电路结构：

增益公式：

特点：

  • 输出与输入同相
  • 输入阻抗极高（接近理想运放的输入阻抗）
  • 输出阻抗低
  • 增益总是大于等于 1

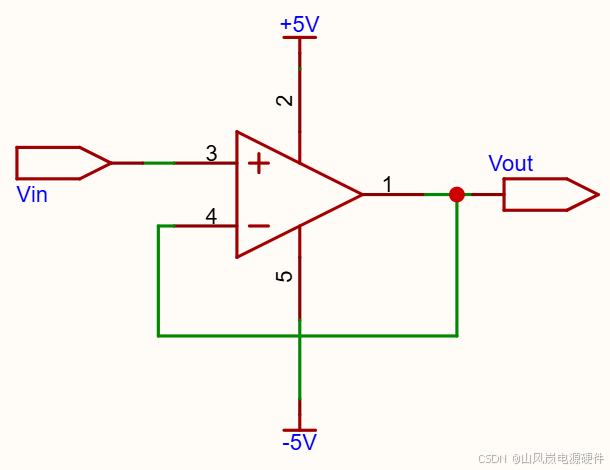

3.3 电压跟随器

电压跟随器是同相比例放大器的特殊情况，当 Rf=0 或 R1 无穷大时，增益为 1。

电路结构：

增益公式：

特点：

  • 输出电压等于输入电压
  • 输入阻抗极高
  • 输出阻抗极低
  • 主要用于阻抗变换和缓冲隔离

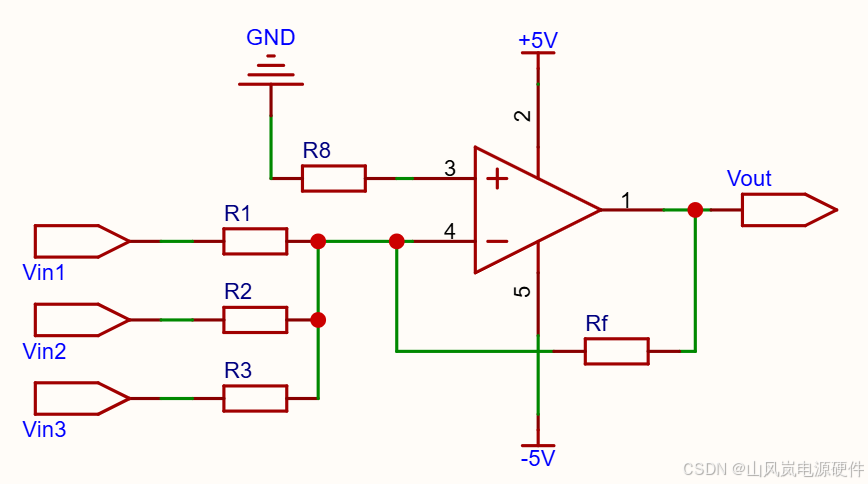

3.4 加法器

加法器可以实现多个输入信号的加权求和。

反相加法器电路结构：

输出公式：

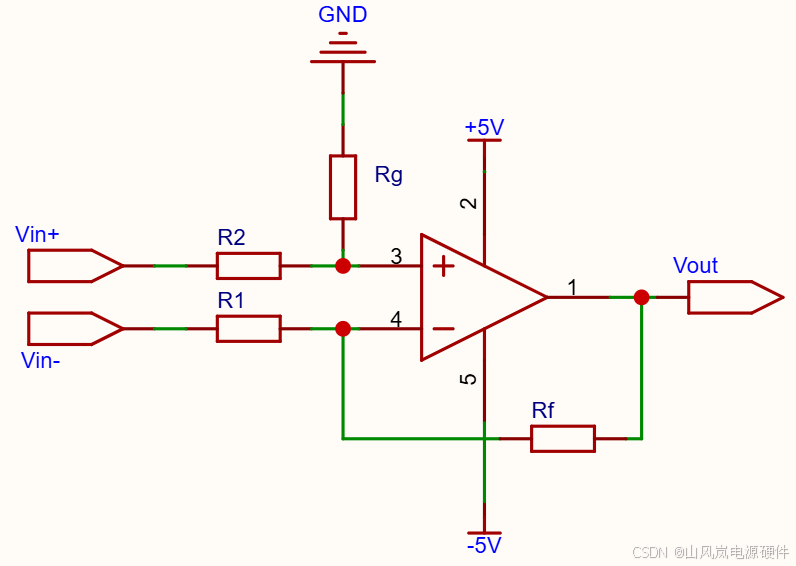

3.5 差分放大器

差分放大器可以放大两个输入信号的差值，同时抑制共模信号。

电路结构：

输出公式（当 R1=R2，Rf=Rg 时）：

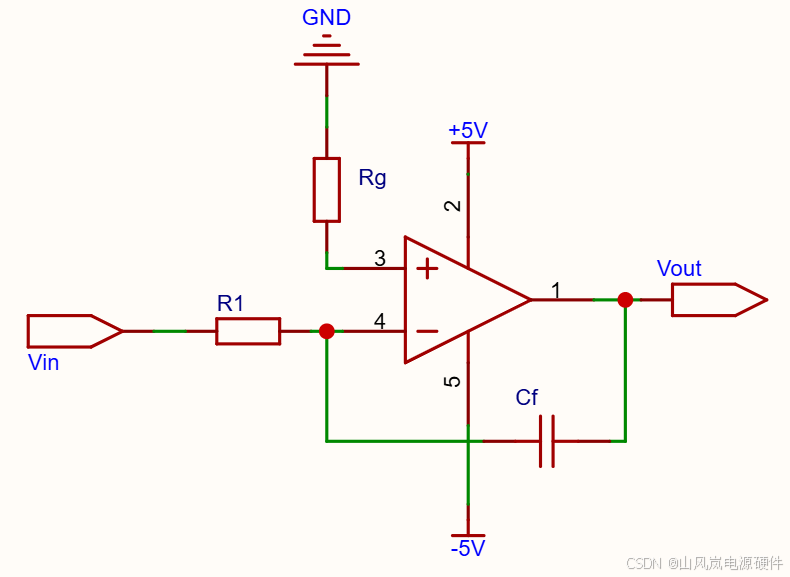

3.6 积分器

积分器的输出电压与输入电压的积分成正比。

电路结构：

输出公式：

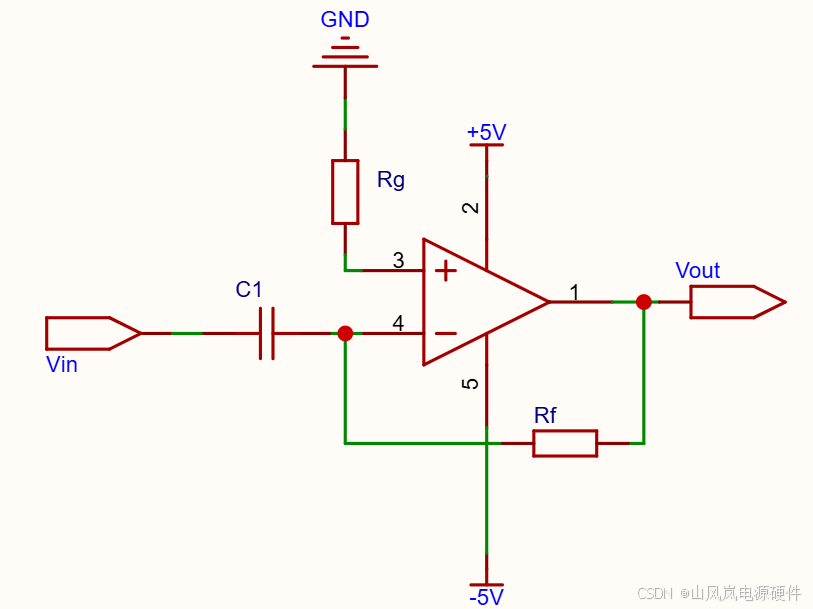

3.7 微分器

微分器的输出电压与输入电压的微分成正比。

电路结构：

输出公式：

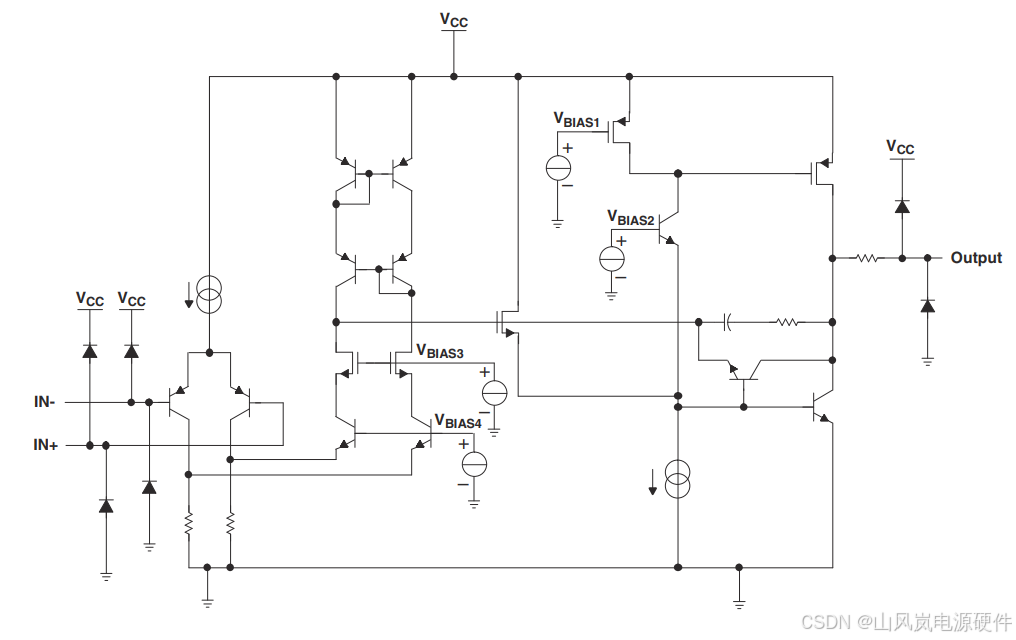

四、运算放大器的内部结构

现代集成运算放大器通常由输入级、中间级、输出级和偏置电路四个基本部分组成。

4.1 输入级

输入级是运算放大器性能的关键部分，通常采用差分放大电路结构。差分放大电路具有以下优点：

  • 抑制共模信号（如温度漂移、电源噪声）
  • 提高输入阻抗
  • 提供较高的电压增益

常见的输入级结构有：

  • 双极型晶体管 (BJT) 差分对：具有低噪声、高增益的特点，但输入偏置电流较大
  • 场效应管 (MOSFET) 差分对：具有极高的输入阻抗和极低的输入偏置电流，但噪声性能稍差
  • JFET 差分对：介于 BJT 和 MOSFET 之间，输入阻抗高，噪声性能较好

4.2 中间级

中间级的主要作用是提供足够高的电压增益，通常采用共射放大电路或共源放大电路结构。为了提高增益，中间级常采用有源负载代替电阻负载。

4.3 输出级

输出级的主要作用是提供足够的输出电流驱动负载，同时具有低输出阻抗。常见的输出级结构有：

  • 推挽输出级：由 NPN 和 PNP 晶体管组成，能够提供正负输出电流，效率高
  • 射极跟随器输出级：具有低输出阻抗，但输出电流能力有限
  • 轨到轨输出级：输出电压能够接近正负电源电压，提高了输出动态范围

4.4 偏置电路

偏置电路的作用是为各级放大电路提供稳定的直流偏置电流，确保晶体管工作在合适的工作点。常见的偏置电路有电流镜、电流源等。

五、运算放大器的分类

5.1 按照工艺类型分类：

工艺类型 特点 典型应用
双极型 (BJT) 低噪声、高增益、高速、输入偏置电流大 音频放大、精密测量、高速信号处理
CMOS 极高输入阻抗、极低输入偏置电流、低功耗 电池供电设备、传感器接口、高阻抗信号源
JFET 高输入阻抗、低噪声、中等速度 高精度仪器、音频前置放大
BiFET 结合了 BJT 和 JFET 的优点，输入级 JFET，输出级 BJT 通用高精度应用
BiCMOS 结合了 BJT 和 CMOS 的优点，高速、低功耗 高速数据转换、通信系统

5.2 按照功能特点分类：

运放芯片根据性能特点和适用场景可分为六大核心类型，各类别在精度、速度、功耗等关键参数上差异显著：

类型 核心特征 典型型号 适用场景
通用型 价格低廉，性能均衡，不特别侧重某一方面 LM358、LM324、μA741 基础信号放大、稳压反馈
精密型 超低失调电压（可达μV级），低温度漂移 OP07（失调30μV）、AD8675 精密仪器、电子秤、毫伏级信号放大
高速型 高带宽（≥50MHz），高压摆率 LM318、AD8009（5500V/μs） 视频信号处理、高速数据采集
低功耗型 静态电流极小（可低至<1μA） AD8500、MCP6001 电池供电设备、IoT传感器节点
低噪声型 输入电压噪声极低（<1nV/√Hz） AD8597、ADA4817-1 音频前端、医疗仪器
低偏置电流型 偏置电流可达fA级 AD549L（60fA） 光电二极管放大器、pH计

选型误区警示：通用、精密、高速、低功耗运放不能混用。例如在精密测量电路中使用普通运放，输出信号会被运放自身的输入失调电压“淹没”，导致有效信号无法被分辨；将带宽仅1MHz的通用运放用于10MHz信号放大，信号将严重衰减和失真。

5.3 按反馈拓扑分类

  • 电压反馈型（VFA） ：最常见的运放类型，增益带宽积（GBW）为常数，增益和带宽只能trade-off。开环增益极高，通过外部反馈网络设定闭环增益。

  • 电流反馈型（CFA） ：带宽不受增益带宽积限制，高增益下仍可保持较大带宽。适用于需要高增益且高带宽的场合，如视频驱动放大器。

5.4 按输入/输出特性分类

  • 轨到轨输入/输出（RRIO）运放：输入共模范围和输出摆幅均可接近电源轨，适合低电压单电源应用。

  • 差分放大器：可接受差分信号输入，常用于共模噪声抑制场景。

  • 仪表放大器（INA） ：差分放大器的特殊形式，内部集成精密反馈电阻，具有极高的输入阻抗和共模抑制比，主要用于在存在较大共模信号的情况下调节微弱差分信号，如电桥传感器信号调理。

六、运算放大器主要参数详细介绍

运算放大器的参数是衡量其性能的重要指标，也是选型的主要依据。以下是运算放大器的主要参数及其详细解释：

6.1 直流参数

6.1.1 输入失调电压（Input Offset Voltage, Vos）

当运算放大器的两个输入端短路时，为了使输出电压为零，需要在输入端施加的直流电压称为输入失调电压。

  • 物理意义：反映了运算放大器内部差分对的不对称程度
  • 典型值：通用型运放约为 1~10mV，高精度运放可低至 1μV 以下
  • 温度系数：输入失调电压随温度的变化率，单位为 μV/℃
6.1.2 输入失调电流（Input Offset Current, Ios）

当运算放大器的输出电压为零时，两个输入端的偏置电流之差称为输入失调电流：

  • 物理意义：反映了运算放大器内部两个输入晶体管的电流匹配程度
  • 典型值：双极型运放约为 1nA~1μA，CMOS 运放可低至 fA 级
6.1.3 输入偏置电流（Input Bias Current, Ib）

当运算放大器的输出电压为零时，两个输入端的偏置电流的平均值称为输入偏置电流：

  • 物理意义：反映了运算放大器输入级晶体管的基极电流（BJT）或栅极漏电流（MOSFET）
  • 影响：输入偏置电流会在输入电阻上产生电压降，引入误差
6.1.4 开环电压增益（Open-Loop Voltage Gain, Aol）

运算放大器在开环状态下的电压增益称为开环电压增益：

  • 典型值：通常在 80dB~140dB 之间（10^4~10^7 倍）
  • 注意：开环电压增益随频率升高而迅速下降
6.1.5 共模抑制比（Common-Mode Rejection Ratio, CMRR）

运算放大器对差模信号的增益与对共模信号的增益之比称为共模抑制比：

  • 物理意义：反映了运算放大器抑制共模干扰的能力
  • 典型值：通常在 70dB~120dB 之间，数值越大越好
6.1.6 电源抑制比（Power Supply Rejection Ratio, PSRR）

运算放大器的开环电压增益与电源电压变化引起的输出电压变化之比称为电源抑制比：

  • 物理意义：反映了运算放大器抑制电源纹波和噪声的能力
  • 典型值：通常在 60dB~100dB 之间

6.2 交流参数

6.2.1 单位增益带宽（Unity-Gain Bandwidth, UGBW）

当运算放大器的开环电压增益下降到 1（0dB）时的频率称为单位增益带宽。

  • 物理意义：反映了运算放大器的高频工作能力
  • 典型值：通用型运放约为 1MHz，高速运放可达数百 MHz 甚至 GHz
6.2.2 增益带宽积（Gain-Bandwidth Product, GBWP）

运算放大器的开环电压增益与对应频率的乘积是一个常数，称为增益带宽积：

  • 重要关系：对于单极点运算放大器，增益带宽积等于单位增益带宽
6.2.3 转换速率（Slew Rate, SR）

运算放大器输出电压的最大变化速率称为转换速率：

  • 物理意义：反映了运算放大器对快速变化信号的响应能力
  • 限制：当输入信号的变化速率超过 SR 时，输出信号将出现失真
6.2.4 建立时间（Settling Time, ts）

运算放大器的输出从一个值阶跃到另一个值，并稳定在指定误差范围内所需的时间称为建立时间。

  • 组成：包括上升时间、过冲时间和稳定时间
  • 典型值：通常在几十 ns 到几 μs 之间

6.3 其他参数

6.3.1 输入电压范围
  • 共模输入电压范围（Common-Mode Input Voltage Range, CMVR）：运算放大器能够正常工作的共模输入电压范围
  • 差模输入电压范围：运算放大器两个输入端之间能够承受的最大电压差
6.3.2 输出电压范围

运算放大器能够提供的最大输出电压范围，通常受电源电压和输出级结构的限制。

6.3.3 输出电流

运算放大器能够提供的最大输出电流。

6.3.4 静态电流（Quiescent Current, Iq）

运算放大器在无负载、输入信号为零时的电源电流。

6.3.5 噪声参数
  • 输入电压噪声密度（en）：单位为 nV/√Hz
  • 输入电流噪声密度（in）：单位为 pA/√Hz
  • 1/f 噪声转角频率：低频噪声的特征频率

七、运算放大器的特性及损耗分析

7.1 非理想特性对电路的影响

实际运算放大器的非理想特性会对电路性能产生各种影响，以下是几种主要的影响：

7.1.1 输入失调电压和失调电流的影响

输入失调电压和失调电流会在输出端产生直流误差电压。对于反相比例放大器，输出直流误差为：

其中 Req 是同相输入端的等效电阻，通常取 Req=R1//Rf 以减小偏置电流的影响。

7.1.2 有限开环增益的影响

有限开环增益会使实际增益与理想增益产生偏差。对于反相比例放大器，实际增益为：

7.1.3 有限带宽的影响

有限带宽会使运算放大器的增益随频率升高而下降，同时引入相位偏移。对于单极点运算放大器，闭环增益的频率响应为：

其中 Av0 是直流闭环增益，fc 是闭环截止频率，fc=GBWP/Av0。

7.1.4 转换速率的影响

转换速率限制了运算放大器能够处理的信号的最大幅度和频率。对于正弦波信号，最大不失真输出幅度为：

7.2 运算放大器的损耗分析

运算放大器的损耗主要包括静态损耗和动态损耗两部分。

7.2.1 静态损耗

静态损耗是运算放大器在无信号输入、无负载时的功率损耗：

其中 Vcc 是电源电压，Iq 是静态电流。

对于双电源供电：

7.2.2 动态损耗

动态损耗是运算放大器在有信号输入、驱动负载时产生的额外功率损耗，主要包括：

  1. 负载损耗：输出电流在输出级晶体管上产生的损耗
  2. 开关损耗：输出级晶体管在开关过程中产生的损耗
  3. 电容充放电损耗：对寄生电容和负载电容充放电产生的损耗

动态损耗与信号频率、幅度和负载大小密切相关。

八、运算放大器损耗计算方法

8.1 静态损耗计算

静态损耗的计算比较简单，直接使用上述公式即可。需要注意的是，不同型号运算放大器的静态电流可能会随电源电压和温度变化，具体数值应参考 datasheet。

8.2 动态损耗计算

8.2.1 电阻负载时的动态损耗

当运算放大器驱动纯电阻负载 RL 时，输出级的功率损耗为：

其中 Vout_RMS 是输出电压的有效值。

总动态损耗为：

其中 Pother 是其他部分的动态损耗，通常较小，可以忽略。

8.2.2 电容负载时的动态损耗

当运算放大器驱动纯电容负载 CL 时，电容充放电产生的损耗为：

其中 f 是信号频率。

8.2.3 总损耗计算

运算放大器的总损耗为静态损耗与动态损耗之和：

九、运算放大器的选型方法

运算放大器的选型是模拟电路设计中的关键环节，需要根据具体应用需求综合考虑各种参数。以下是运算放大器选型的一般步骤和原则：

9.1 确定基本要求

首先需要明确应用的基本要求：

  1. 电源电压：单电源还是双电源，电源电压范围
  2. 信号类型：直流信号还是交流信号，信号频率范围
  3. 信号幅度：输入信号幅度，所需输出信号幅度
  4. 负载特性：负载电阻大小，是否有容性负载
  5. 精度要求：允许的误差范围
  6. 功耗要求：是否为电池供电，对功耗的限制
  7. 环境条件：工作温度范围，EMC 要求

9.2 选择合适的类型

根据基本要求选择合适类型的运算放大器：

  • 通用型：适用于大多数要求不高的应用
  • 高精度型：适用于精密测量、仪器仪表等应用
  • 低噪声型：适用于微弱信号放大应用
  • 高速型：适用于高频信号处理、数据转换等应用
  • 低功耗型：适用于电池供电的便携式设备
  • 轨到轨型：适用于低电源电压、需要大动态范围的应用
  • 仪表放大器：适用于需要高共模抑制比的差分信号放大应用

9.3 关键参数筛选

根据应用要求筛选关键参数：

  1. 输入失调电压和温漂：精度要求高的应用需要选择低失调、低温漂的运放
  2. 输入偏置电流：高阻抗信号源需要选择低输入偏置电流的运放（如 CMOS 或 JFET 型）
  3. 增益带宽积：根据信号最高频率和所需闭环增益确定，GBWP > 信号最高频率 × 闭环增益
  4. 转换速率：根据信号最大变化速率确定，SR > 2πfVout_max
  5. 噪声参数：微弱信号放大需要选择低噪声运放
  6. 输出电流：根据负载大小确定，确保能够提供足够的输出电流
  7. 静态电流：低功耗应用需要选择低静态电流的运放

9.4 考虑其他因素

除了上述参数外，还需要考虑以下因素：

  • 封装形式：根据 PCB 空间和装配工艺选择合适的封装
  • 价格：在满足性能要求的前提下，选择价格较低的型号
  • 供货情况：选择供货稳定、容易采购的型号
  • 温度范围：工业级应用需要选择宽温范围的型号

总结

运算放大器是模拟电子电路中最基础、最重要的器件之一。本文系统地讲解了运算放大器的基础认识、内部结构、分类、核心电气特性、关键参数、基本工作原理与使用电路、特性及损耗分析、损耗计算方法、选型方法、EMC 改善以及典型工程应用。

掌握运算放大器的设计与应用，需要理论与实践相结合。在实际设计中，不仅要理解运算放大器的工作原理和参数特性，还要考虑实际应用中的各种非理想因素，如噪声、干扰、温度漂移等。同时，要养成查阅 datasheet 的习惯，深入了解所使用的运算放大器的具体性能和特点。

希望本文能够帮助读者全面掌握运算放大器的相关知识，为今后的模拟电路设计工作打下坚实的基础。如果本文对你有帮助，欢迎点赞、收藏、关注，后续会持续分享更多电路硬件设计的实战内容。
