【硬件小科普】压电喇叭片压电蜂鸣器、蜂鸣片科普 & 压电无源蜂鸣器驱动电路
压电喇叭片压电蜂鸣器、蜂鸣片、压电无源蜂鸣器驱动指南
蜂鸣片
很多人接触蜂鸣片应该是从音乐贺卡开始，里面有个圆片，这就是蜂鸣片。
最显著的特点：最薄的发声器件、最省电的发声器件

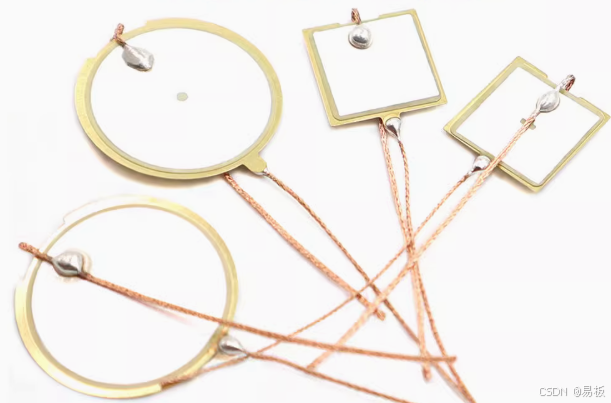

蜂鸣片形状
带有孔的为带有音腔的，可直接使用。

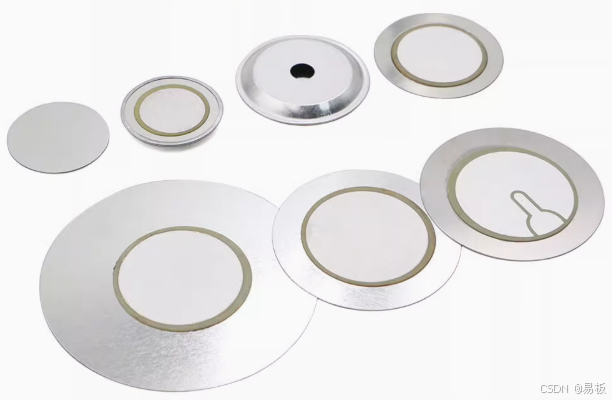

铁或钢质或不锈钢蜂鸣片
无源压电蜂鸣器
上述蜂鸣片封装到塑料外壳内即为无源压电蜂鸣器，形状有圆，方等各种形状
压电蜂鸣片结构
压电声音成分的声源是压电振膜。压电隔膜由一个两侧都有电极的压电陶瓷板和一个金属板（黄铜或不锈钢等）组成。
压电陶瓷板通过粘合剂连接到金属板上。

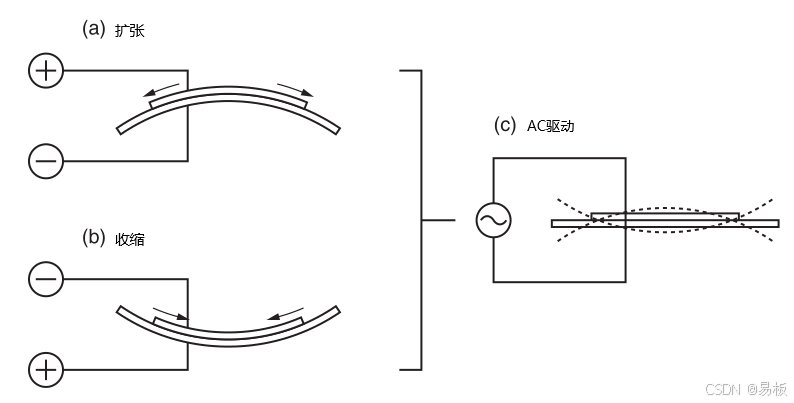

压电陶瓷片发声原理
在压电陶瓷片的电极之间施加直流电压会因压电效应而引起机械变形。
对于畸形的压电元件，压电元件的畸变沿径向扩展。压电隔膜向下图 （a） 所示的方向弯曲。粘合到压电元件上的金属板不会膨胀。
相反，当压电元件收缩时，压电元件隔膜沿下图 （b） 所示的方向弯曲。
因此，当在电极上施加交流电压时，下图a和b所示的弯曲会如下图c 所示重复，从而在空气中产生声波。

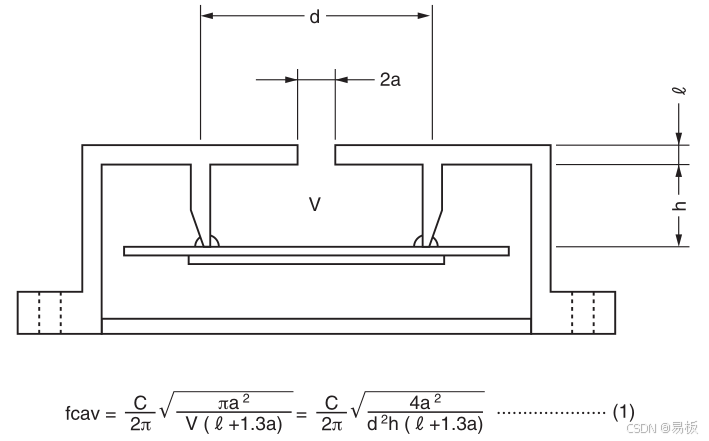

蜂鸣器音腔设计
fcav ： 腔体的谐振频率 （Hz）
c ： 声速 （cm/sec）
a ： 发声孔半径 （cm）
d ： 支撑轮辋直径 （cm）
h ： 型腔深度 （cm）
R：型腔的壁厚 （cm）
部分蜂鸣片参数
压电陶瓷片类型的蜂鸣片：大致的趋势
- 尺寸越大，电容量越大
- 尺寸越小，相对谐振频率越高
| 型号 | 电容量 | 谐振电阻 | 谐振频率 | 直径 |
|---|---|---|---|---|
| 7BB-35-3C | 容值 26000pF | 谐振电阻 200Ω | 谐振频率 2.8kHz | 金属片直径 35mm |
| 7NB-31R2-1 | 容值 40000pF | 谐振电阻 300Ω | 谐振频率 1.3kHz | 金属片直径 31.2mm |
| 7BB-27-4C | 容值 18000pF | 谐振电阻 200Ω | 谐振频率 4.6kHz | 金属片直径 27mm |
| 7BB-20-6CL0 | 容值 8500pF | 谐振电阻 800Ω | 谐振频率 6.3kHz | 金属片直径 20mm |
| 7BB-20-6L0 | 容值 10000pF | 谐振电阻 1kΩ | 谐振频率 6.3kHz | 金属片直径 20mm |
| P20036-2 | 容值 27000pF | 谐振电阻 600 | 谐振频率 3.6kHz | 金属片直径 20mm |
| P20036-3 | 容值 24000pF | 谐振电阻 300 | 谐振频率 3.6kHz | 金属片直径 20mm |
| P20064-1 | 容值 6000pF | 谐振电阻 400 | 谐振频率 6.4kHz | 金属片直径 20mm |
| P18040-1 | 容值 13000pF | 谐振电阻 1K | 谐振频率 4kHz | 金属片直径 18mm |
| P15060-1 | 容值 15000pF | 谐振电阻 300 | 谐振频率 6kHz | 金属片直径 15mm |
| P12065-1 | 容值 13000pF | 谐振电阻 700 | 谐振频率 6.5kHz | 金属片直径 12mm |
| AB1245B | 容值 15000pF | 谐振电阻 600Ω | 谐振频率 4.5kHz | 金属片直径 12mm |
| OWPB-1219-80-A | 容值 15000pF | 谐振电阻 500 | 谐振频率 8kHz | 金属片直径 12mm |
| 7BB-12-9 | 容值 8000pF ±30% | 谐振电阻 1kΩ | 谐振频率 9kHz | 金属片直径 12mm |
| P11080-1 | 容值 12000pF | 谐振电阻 500 | 谐振频率 8kHz | 金属片直径 11mm |
| P09070-1 | 容值 10000pF | 谐振电阻 1K | 谐振频率 7kHz | 金属片直径 9.9mm |
| P08080-1 | 容值 13000pF | 谐振电阻 500 | 谐振频率 8kHz | 金属片直径 8.9mm |
| AB0818B | 容值 7000pF | 谐振电阻 1kΩ | 谐振频率 18kHz | 金属片直径 7.7mm |

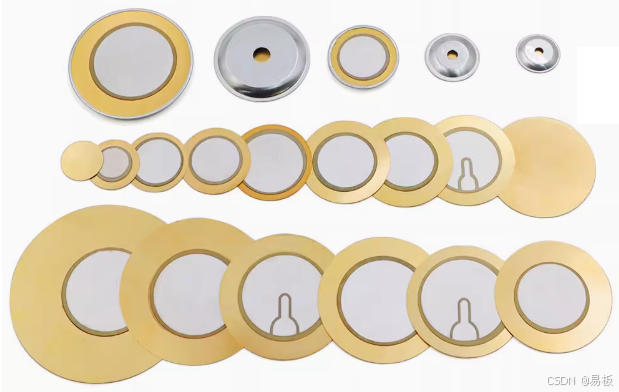

蜂鸣片尺寸
12MM铜薄片
12MM铜片
15MM铜片
18MM铜片
20MM铜片
23MM铜片
25MM铜片
27MM铜片
27MM铜片加厚
30MM铜片
31MM铜片
35MM铜片
41MM铜片
50MM铜片
带有音腔的蜂鸣片尺寸
12MM铜加壳
15MM铜加壳
20MM铜加壳
27MM铜加壳
35MM铜加壳
三电极蜂鸣片尺寸
27MM三极铜片
31MM三极铜片
35MM三极铜片
无源蜂鸣片/压电蜂鸣器の驱动电路
单极驱动：
直接晶体管驱动，可采用NPN晶体管高电平驱动，或采用PNP晶体管低电平驱动，
但需要在蜂鸣器或蜂鸣片并联谐振电阻，取值范围200-1000欧姆，或采用半桥驱动。
采用双极驱动：
需要使用H桥驱动，或将其中1路信号反相后送另一电极，双极驱动可得2倍于单极驱动电路的声压。
升压驱动：
- 芯片一般都时3.3V或5V，声音较小，需要较大声音时，可将驱动电压提高到12V或24V，小尺寸的蜂鸣器承受电压一般时15V，大一点的蜂鸣器一般可承受30V电压。
- 或使用三引脚电感，驱动线圈数少的部分，线圈与蜂鸣片并联。
- 也可使用DCDC或电荷泵升压。
- 专用芯片驱动：如RE46C317/RE46C318等。
占空比
4kHz时Duty比从50%调为25%, 音压将在2kHz驱动下上升约10dB ，具体因产品不同有差异，请自行测试。
由IC直接驱动的电路
压电扩音器的普通驱动电路是由IC直接驱动的电路。
压电扩音器根据从IC输入的信号进行驱动，从而进行鸣动。因此，鸣动频率和声压级根据从IC输入的信号的频率和电压而变化。图1是用IC直接驱动扩音器的电路示例。
图1 由IC直接驱动的电路使用晶体管的电路
图2是在图1的电路中同时使用晶体管和电源的电路示例。
如果增加输入到压电扩音器的电压，就可以增加声压级。因此，如果能单独准备一个高于能从IC输入的电压的电源电压，则通过同时使用晶体管就能获得更高的声压级。
图2 使用晶体管的电路由IC直接驱动的BTL电路
为了提高声压级，有一种向压电扩音器的每个端子分别输入信号的方法。
图3显示了BTL（Bridge Tied Load）电路的示例，该电路将来自IC的正相和负相信号分别输入到压电扩音器的每个端子。如图所示，通过从IC的一个端子输入正相信号，从另一端子输入负相信号到压电扩音器，有望获得2倍于图1电路的声压级（+6dB）。
图3 由IC直接驱动的BTL电路2端口晶体管BTL电路
图4是在图3的电路中同时使用晶体管和电源的电路示例。
同样，在这种情况下，如果可以单独准备一个高于能从IC输入的电压的电源电压，那么与通过IC驱动电压使扩音器鸣动的方法（图3）相比，同时使用晶体管和电源的电路（图4）可以获得更大的声压级。
图4 2端口晶体管BTL电路

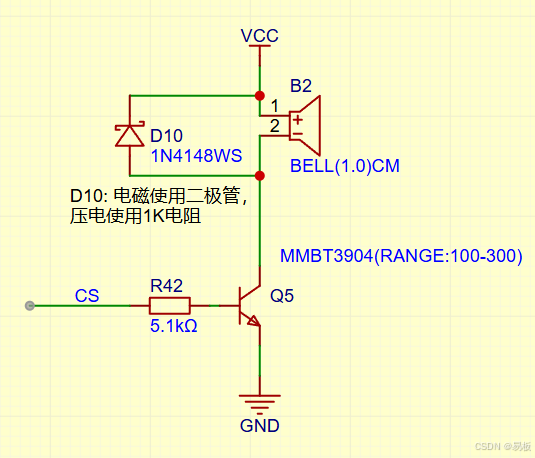

高电平驱动
和低电平驱动一样，驱动管可使用三极管或MOSFET场效应管。使用场效应管时，可以省去基极电阻。
根据需要，可在蜂鸣器或蜂鸣片的回路中串联1-2K的电阻，用于音量的调节。
高电平驱动还有一个好处，就是下图中的VCC可以比控制芯片的电压高，如12V或24V。
图中的D10在使用压电蜂鸣器时为1K电阻，对于释放存储在压电蜂鸣器的电荷是必不可少的，必须使用。

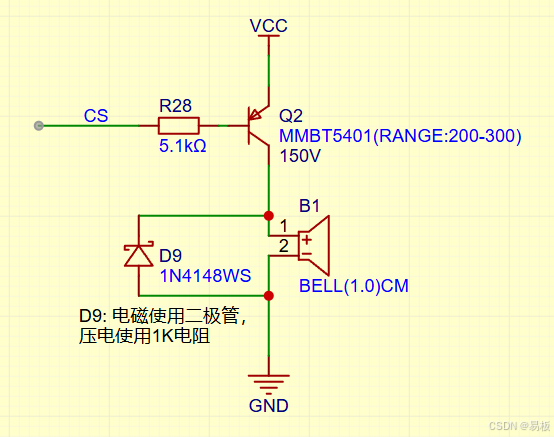

低电平驱动
图中的D9在使用压电蜂鸣器时为1K电阻，对于释放存储在压电蜂鸣器的电荷是必不可少的，必须使用。

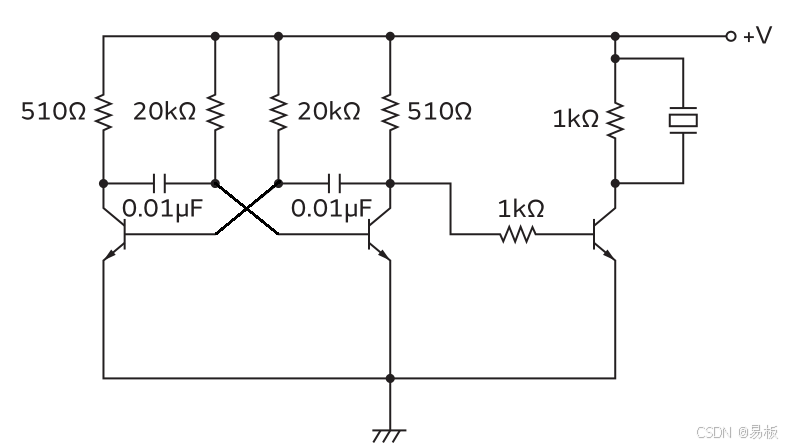

多谐振荡器驱动

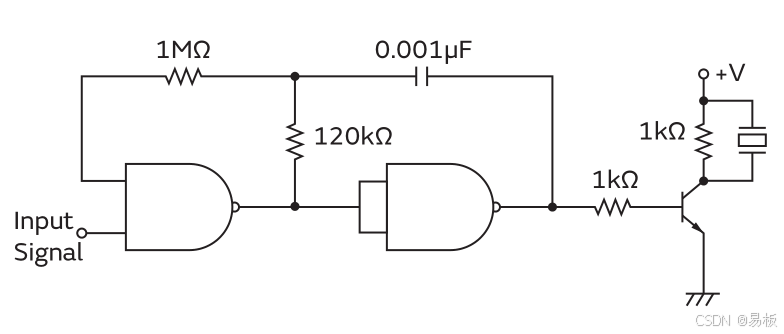

门电路驱动

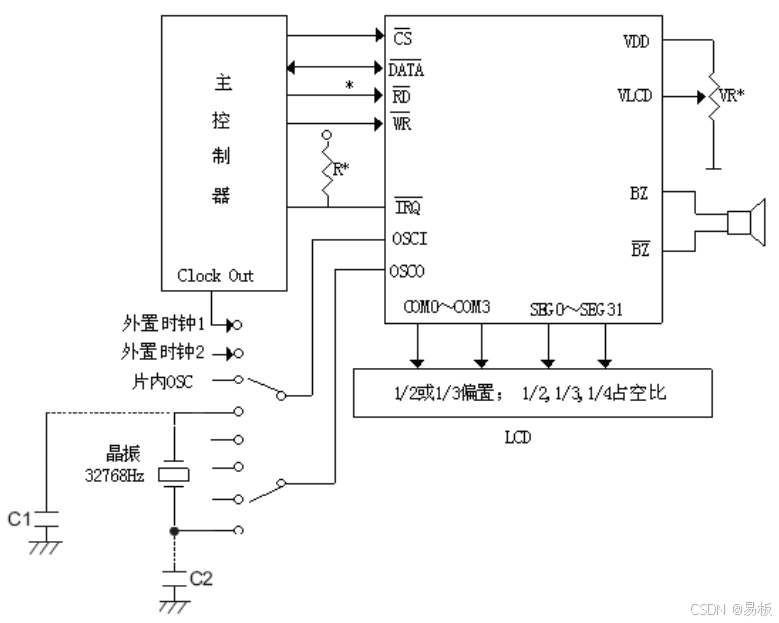

HT1621等带有驱动电路的蜂鸣器驱动
单信号的双极驱动

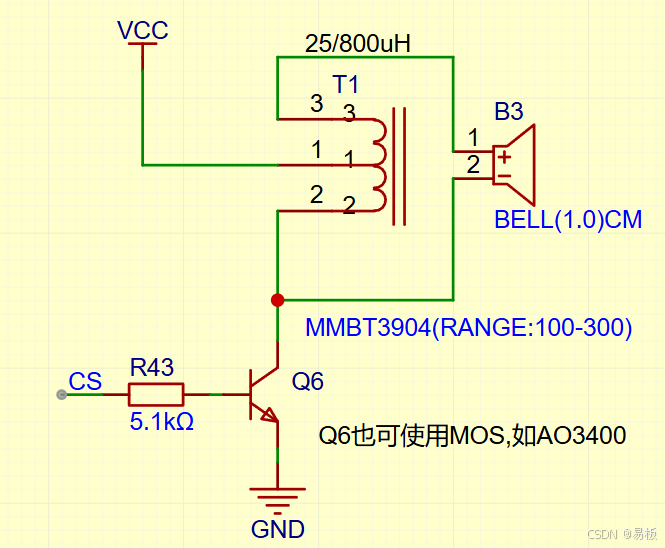

三脚电感的升压驱动
三脚电感有插件和贴片两种，为方便SMT生产，优先使用贴片型三脚电感。
贴片常用三脚电感
25UH：800UH
30UH：600UH
10UH：500UH
13UH：430UH
15UH：430UH
CD54/25UH:800UH
CD54/15UH:430UH
CD75/25UH:800UH
CD75/30UH:600UH
CD75/15UH:430UH
CD75/10UH:500UH
CD75/30UH:1500UH
CD75/3UH:8UH
CD75/10UH:380UH
CD75/22UH:500UH
CD75/30UH:900UH
CD75/25UH:500UH
CD75/10UH:350UH
CD75/15UH:300UH
CD75/18UH:480UH
CD75/25UH:620UH
CD75/800UH:3000UH
CD75/100UH:8000UH
CD75/4.5UH:4.5UH
CD75/800UH:4500UH
CD75/10UH:3000UH

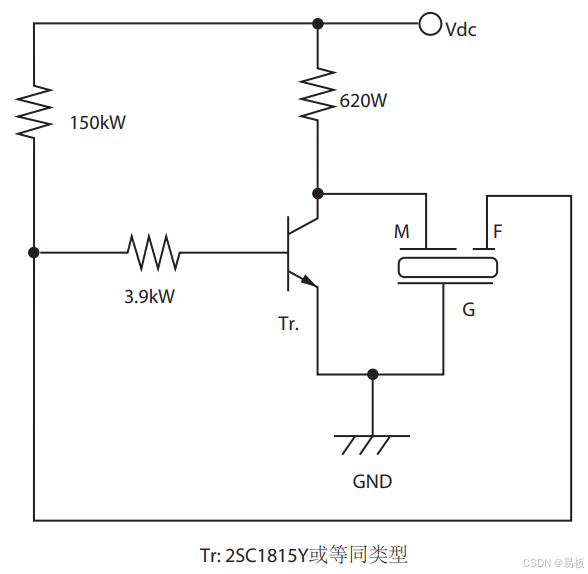

三电极压电蜂鸣片的驱动
三个管脚的压电陶瓷片是自激励型蜂鸣器。是在原有的压电陶瓷片的基础上增加一个反馈引脚，与外部晶体管形成自激振荡的蜂鸣器。

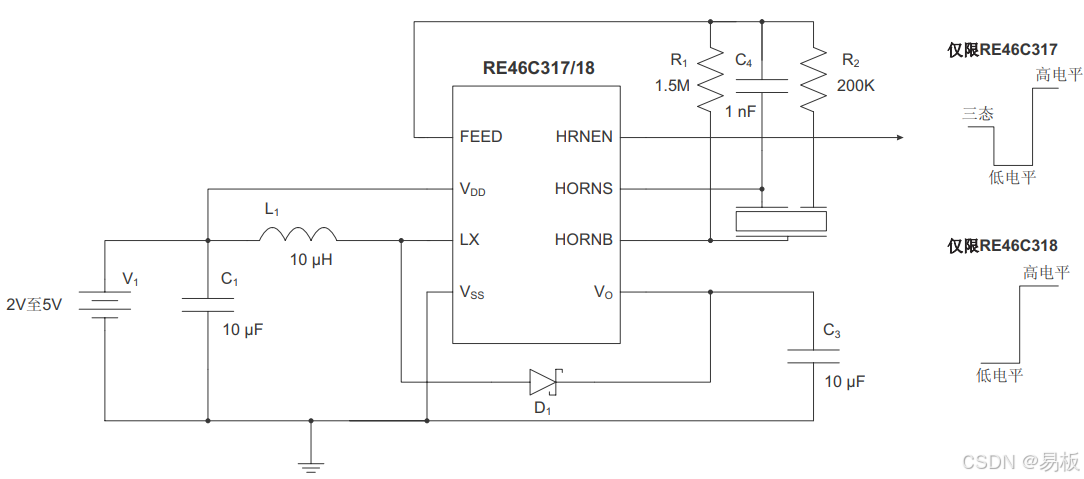

注 1：肖特基二极管 D1 的最大额定峰值电流必须至少为 1A。为获得最佳结果，电流为 1A 时的正向电压规范值应小于 0.5V。
2：电感 L3 的最大额定峰值电流必须至少为 1A。为获得最佳结果，直流电阻应小于 0.5Ω。
专用驱动电路
国内外厂家提供无源蜂鸣器的专用集成电路，有此需求的也可选择这种芯片驱动。
对话：https://chat.deepseek.com/share/uv7e18c7f5urwq2x8h
要实现用单个控制信号来双极驱动压电蜂鸣器（即让蜂鸣器两端交替承受正负电压），核心思路是将“单端信号”通过特殊电路拓扑，转换为加在蜂鸣器两端的“双向电压”。
这里有三种主流方案，我按从简到繁的顺序为你整理好了：
💡 方案一：图腾柱式驱动（推荐首选）
这是最经典的“单信号双向驱动”方案，常被称为推挽输出 (Totem Pole Driver)。
-
核心原理：利用一个NPN和一个PNP晶体管组成对称结构。输入信号为高电平时，上管（NPN）导通，对蜂鸣器的电容充电；输入信号为低电平时，下管（PNP）导通，将蜂鸣器上的电荷放掉。这样，蜂鸣器上的电压方向随信号电平变化而改变，实现了双极驱动。
-
电路特点：
-
结构简单，成本低，易于用分立元件搭建。
-
可以吸入和源出电流，专为驱动电容性负载设计。
-
注意：为确保下管能可靠导通，控制信号的高电平需要能有效关闭PNP管，这在低压系统中需留意电平匹配。
-
⚙️ 方案二：H桥驱动电路
这是让压电蜂鸣器实现最大振幅的标准做法，常用于需要最大音量的场景，如消防报警器。
-
核心原理：由4个开关（三极管或MOSFET）组成H桥。通过控制对角线上两对开关的交替导通，让电流能正反向流过蜂鸣器，从而实现双极驱动。
-
电路特点：
-
通常需要两个互补的PWM信号来控制，但可以通过外围电路（如反相器）将你的单信号转换为所需的驱动时序。
-
能获得2倍于单端驱动电路的声压，效果显著。
-
已有成熟的专用芯片（ASIC）将H桥集成在内，外围电路简单，且能精准控制驱动频率，适合大批量生产。村田制作所的驱动指南中也明确提到了这种BTL（桥接负载）电路，认为它能使声压提升6dB。
-
🔧 方案三：带反馈的复杂单信号电路
这个方案更巧妙，它利用正反馈让蜂鸣器自激振荡在其固有频率上。
-
核心原理：基于一个专利设计，它使用一个带反馈电极的三引脚压电蜂鸣器。将反馈信号引回驱动芯片，经过片内的比较器和反相器链处理后，直接产生一对互为反相的驱动信号，分别送到蜂鸣器的两个输入电极，实现双极驱动。
-
电路特点：
-
高度集成：大部分功能集成在芯片内，外部只需少量阻容元件。
-
自适应频率：电路会自动锁定蜂鸣器的机械共振频率，确保发声效率最高。
-
挑战：需要特定的三引脚蜂鸣器，且对芯片设计有一定门槛。
-
⚠️ 重要设计提醒
-
泄放电阻必不可少：压电蜂鸣器是容性负载，如果只给它充电而不放电，电荷会累积，导致压电片无法振动。因此，在单端驱动电路中，必须在蜂鸣器两端并联一个约200Ω-1kΩ的电阻，给电荷提供泄放通路。
-
关于声压的澄清：有一个广泛流传的说法是“双极驱动声压是单端的2倍”。但来自Analog Devices（ADI）的实测研究表明，在峰峰值电压（Vp-p）相同的条件下（例如单端0-5V与双极±2.5V），两种驱动的声压没有可测量的差异。双极驱动的真正优势在于：它允许你使用更高的总电压（例如从-12V到+12V，峰峰值达24V），从而获得远超低压单端驱动的音量。
你目前的供电电压和期望达到的音量大概是多少？了解这些可以帮你进一步确认具体方案和元件选型。
如果排查的思路对你有帮助，请记住 消雨匆匆 。 码字和排查很累，仅此而已 ，硬件不是抄电路，拿烙铁，懂点软件，细致分析，找问题和破案搜集线索是一样的。
PS：硬件知识也可以性感
1、先来讲一讲蜂鸣片，蜂鸣片为银色的金属，如下图实物，有些不带焊接线缆，主要是靠两个振动板在通电的情况下，将电能转化为机械能，从而发生
蜂鸣片的发生原理如下，借助一下大神Amber_mon的解释：
压电蜂鸣片声音元件的声源主要来自压电振动板。压电振动板由一块两面印刷有电极的压电陶瓷板和一块金属板（黄铜或不锈钢等）组成。 使用粘合剂，将压电振动板和金属片粘接在一起，这就是我们俗称的蜂鸣片。
图2所示为压电振动板的振荡体系。 当在压电振动板的两个电极间施加直流电压时，由于压电效应，导致机械变形。对于形状扭曲的压电元件，其变形以辐射方向伸展。
压电振动板则沿图2（a）所示方向弯曲，而粘结于压电振动板的金属片不会伸展。相反，当压电元件收缩时，压电振动板则会沿图2（b）所示方向弯曲。因此，当交流电压穿过电极时，如图2（c）所示，图2（a）和图2（b）所示之弯曲就会交替重复发生，从而在空气中产生声波。
蜂鸣片一般而言，人的声频范围大约在20Hz到20kHz之间。人们最易听到的声频为2kHz到4kHz。因此，绝大部分压电声音元件应用在此声频范围内。
蜂鸣片一般而言，人的声频范围大约在20Hz到20kHz之间。人们最易听到的声频为2kHz到4kHz。因此，绝大部分压电声音元件应用在此声频范围内。同时，蜂鸣片谐振频率（f0）一般也选定在相同的范围内。如图3所示，谐振频率取决于支承压电振动板所采用的方法。如果压电振动板的形状相同，其数值将按照（a)、(b）和（c）的顺序变小。
但是，裸露的压电陶瓷片发声的效果是比较差的，因此需要有音腔，也就是共鸣腔，，压电振动板被安装在共鸣腔室内，以产生高声压（如图4)。利用公式（1）(赫尔姆霍茨公式)，可以计算出图4中共鸣腔室的谐振频率（fcav)。由于压电振动板和共鸣腔室具有适当的谐振频率，分别为（f0）和（fcav)，因此，可以通过控制两者的位置来增大特定频率下的声压和获得特定的带宽。
共鸣腔的直接效果是将声音的音量放大，也是就声音集中在一起发出，这和喇叭装腔体的效果是一样的，如果有兴趣，你拿一个没有音腔的喇叭，先放个音乐，发现声音很小，拿个纸板，围绕一圈喇叭，发现效果增大了很多，就是这个原理。
蜂鸣片的驱动电路
2、然后将蜂鸣器，蜂鸣器就是将蜂鸣片封装在一个腔体内的发生器件，分有源和无源，
有源和无源的区别是驱动上需不需要输出频率的脉冲发生，有源直接高低电平就能发声，无源需要输出一定频率的波形驱动发声。电路上两者可以兼容通用
3、驱动电路区别
其实蜂鸣器和蜂鸣片从上面的分析也知道，都是同一类器件，所以驱动电路都是一致的，都是采用三极管去放大驱动，电路图如此类：
然而，。。。。。蜂鸣片如果你用这种方式驱动，基本只能听到 嘤嘤嘤的萝莉音了，哈哈哈，所以蜂鸣片一般都是升压驱动，就会用到升压电感，
使用这种升压电感，配合下面的电路，就能达到蜂鸣片+音腔，制造出轰天响一样的报警声了，前提是频率设计正确。
蜂鸣片，蜂鸣器的原理以及驱动电路的个人理解---通过简单的电路增加压电换能器的声输出
为了增加压电蜂鸣器或超声波换能器的声输出，已经提出了许多不同的想法。其中大多数涉及相当复杂的电路，从而增加了解决方案的总成本;例如将低压逻辑电源升压到更高的电压或使用H桥拓扑。
相比之下，该设计理念展示了如何增加压电换能器的声输出，同时最大限度地减少零件数量和成本。在研究新方法之前，让我们先看看一些最常用的压电声学设计及其缺点。
最简单的压电驱动电路由传感器和开关晶体管组成(图 1)。传感器两端的电压不能大于电源电压，这对声输出设置了上限。电阻器 R2 用于对传感器的电容进行放电。相对于换能器的谐振频率周期，RC 时间常数应该较短。低电阻值会降低电效率，同时抑制换能器的机械(声学)谐振，这当然会降低声学效率。
图 1虽然此压电驱动电路很简单，但效率非常低。
该电路的一个常见增强功能是用电感器代替 R2，如图 2所示。
图 2用电感器替代 R2 可提高压电驱动器的输出和效率。
通常，电感值被选择为在换能器的声谐振处与换能器(蜂鸣器)的电容产生电谐振。这种方法比并联电阻方法可以提供更多的声音输出，但仍有很大的改进空间。在最好的情况下，传感器上的峰峰值电压可能达到 40Vppk，而对于 5V 电源来说，20Vppk 更为典型。
这是因为晶体管集电极-基极结在由电感器和换能器电容形成的并联谐振电路的负摆幅上正向偏置，从而钳位电压摆幅，限制声音输出。
添加二极管可将 CE 结(或者如果使用 FET，则为体二极管结)与该负摆幅去耦，从而在传感器上提供更大的电压摆幅，从而增加声输出(图 3)。尽管二极管的正向电压确实降低了所施加的电源电压，但增加的谐振电压足以弥补这一小损失。
图3使用二极管可以消除电路的负摆幅。
为了实现任何进一步的改进，我们需要考虑到在这个小系统中实际上有两种共振在起作用：
1. 换能器的声学共振、机械共振和空腔共振适用
2. 电感和换能器电容的电谐振
电谐振频率不必与声谐振频率相同。事实上，如果大约是声谐振的 2 倍，换能器上的峰值电压就会大大增加。
图 4对此进行了演示，其中波形是使用以下电路参数得出的：
1. 电源=5VDC
2. L1=3.2mHy
3. C(压电) = 2nF
4. 信号源频率=PZ1，谐振频率=40KHz
5. 调整信号源占空比以消除开启时的大电流尖峰
请注意，第 5 项指出了这个新解决方案中潜藏的一个必须解决的潜在问题。如果信号源可以在传感器电压变为正值后打开晶体管，则会出现一个大而窄的电流尖峰，这会降低电效率并可能随着时间的推移而降低晶体管的性能。增加占空比以使晶体管导通，同时谐振电压略为负，从而消除了该尖峰。
整理完所有内容后，让我们使用方便的四迹线智能示波器来看看我们的电路在现实生活中的表现如何：
· 黄色 = 驱动电压，~48% 占空比，5Vppk。 40KHz 时
· 紫色 = 传感器两端的电谐振电压，92Vppk。 80KHz时
· 绿色 = 晶体管发射极电流，40KHz 时峰值约为 80mA
· 蓝色 = 换能器的声输出，使用 MEMS 麦克风测量
图 4以下是该电路在现实生活中的表现。
传感器上的高峰值电压是通过使用比在 40KHz 谐振的电感器更小的电感器来实现的，从而允许电流以大约两倍的速度上升，在本例中，提供两倍的电流来“充电”电感器的磁场。
峰值电压类似于推动秋千，其中可用的峰值电压越高，提供的推动力就越强。在该系统中，这转化为换能器表面的更大位移，从而产生更大的声输出。
本设计理念并不是关于谐振电路的详尽论述。相反，它演示了一种程序，通过该程序，任何谐振压电换能器或蜂鸣器都可以通过非常简单、低成本的电路驱动到高声输出。
该过程可以总结如下：
1. 确定换能器的声谐振频率
2. 以相同频率创建驱动脉冲串，从 50% 占空比开始
3. 根据需要调整占空比以消除开启时的电流尖峰
4. 确定传感器的电容值
5. 选择一个电感值，其电谐振频率约为声谐振的两倍。
由于换能器由两个或多个潜在谐振元件组成，因此在模拟中复制此处呈现的声学/电路可能很困难。这些包括换能器元件的机械谐振、换能器外壳的声谐振(参考亥姆霍兹谐振)，当然还有换能器电容与外部电感的电谐振。
来自换能器端口或隔膜的辐射产生的声学负载给模拟增加了另一个困难。该电路的简单电气模拟在传感器上产生了 240Vppk，这是实际电路中产生的两倍多。与模拟结果相比，声学负载可能代表了该系统中降低峰值换能器电压的大部分损耗。
通过使用这一简单的过程，人们可以轻松地以最少的时间和精力最大化传感器输出。
参考资料：
1.《蜂鸣片，蜂鸣器的原理以及驱动电路的个人理解》
https://blog.csdn.net/lanxiaoke123/article/details/99673925
2. 通过简单的电路增加压电换能器的声输出
https://www.21ic.com/a/979893.html
