【电子通用硬件】电感型号命名规则 & 认识电感实物
电感型号命名规则——以YTA品牌为例
https://atta.szlcsc.com/upload/public/pdf/source/20190912/C428595_A5D5F3B651E0DA7DEB8DC700F33363E6.pdf
从上面可以看出（以YT1040为例） ，该品牌电感标记是宽度和高度为依据的。
目录
本篇文章收录于《一次认识一种元器件》；
01 开 篇
在前一期内容中，认识了当下主流的各类电容，包括外观、特性、选型要点等(往期内容回顾：《一次认识一种元器件---【电容篇】》)；
作为《一次认识一种元器件》系列的第二期内容，本期要介绍的元件是---电感。
02 电感特性
· 阻碍电流变化
根据感抗计算公式： X=2πfL，其中f 是频率，L是电感值，频率越高或电感量越大，阻碍交流电的能力越强。
· 通直流，阻交流
稳定电流(频率f=0)通过时，电感相当于一根导线(仅线圈电阻)；当通过交流电(频率f≠0)时，电感产生阻碍(感抗)，频率越高，阻碍作用越大。
· 储存磁能
电感不消耗能量，而是将电能以磁场形式储存起来，储存的能量计算公式为 E=(1/2)*LI²。
03 各类电感介绍
电感的分类方式有很多种，这里将按照安装方式的不同分为贴片和插件两个大类，并逐一进行介绍。

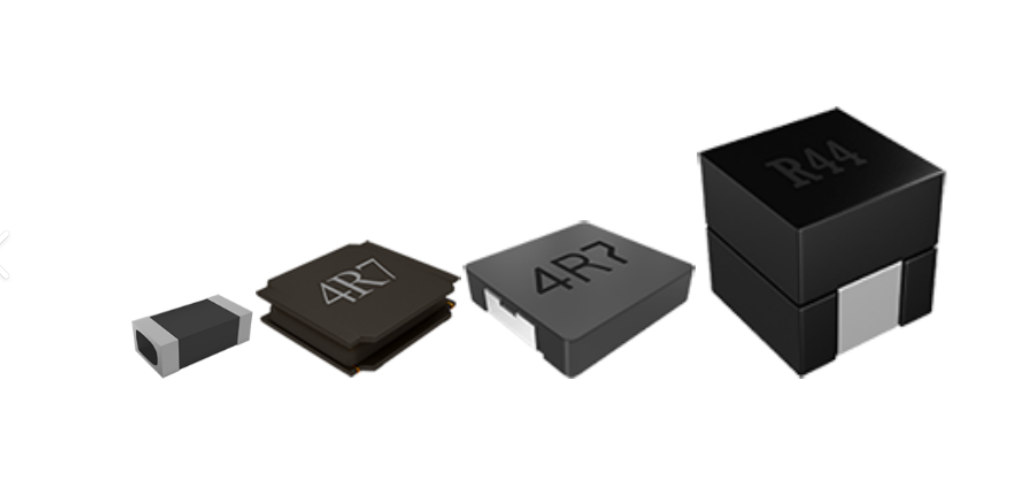

1、贴片类电感
【厚膜电感】

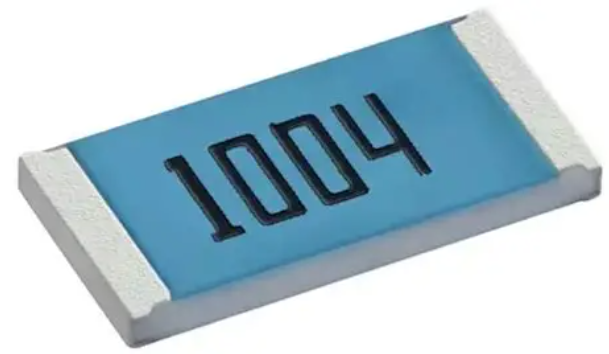

厚膜电感外观
电路符号
厚膜电感外观上会有醒目的蓝色喷涂；
优点：体积小、高频性能好；
缺点：功率小、容量低、精度一般；
适用：高频电路，例如射频匹配电路，例如手机、通信模块等便携电子设备的电源滤波和射频匹配电路。
【叠层电感】

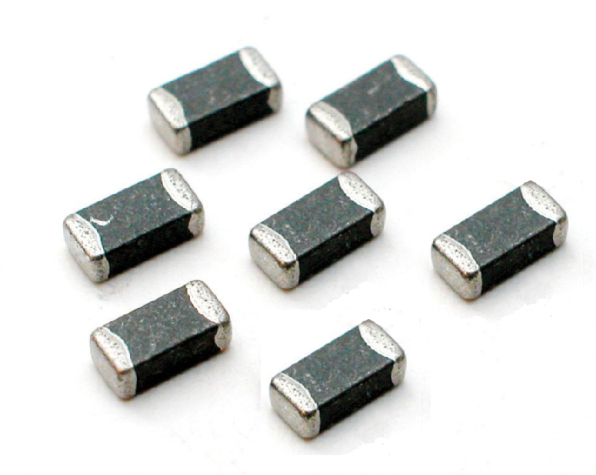

叠层电感外观
电路符号

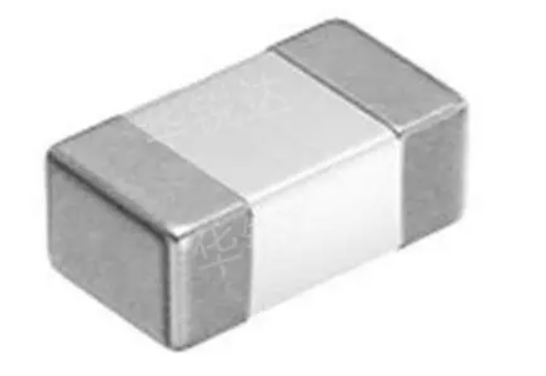

叠层电感外观很像贴片电阻，但表面没有丝印；
优点：体积小、高频特性好；
缺点：功率小、电感量小、精度一般；
适用：主要适用于高密度贴装电路板，例如手机、笔记本电脑等消费电子中的高频滤波、阻抗匹配和信号处理电路。

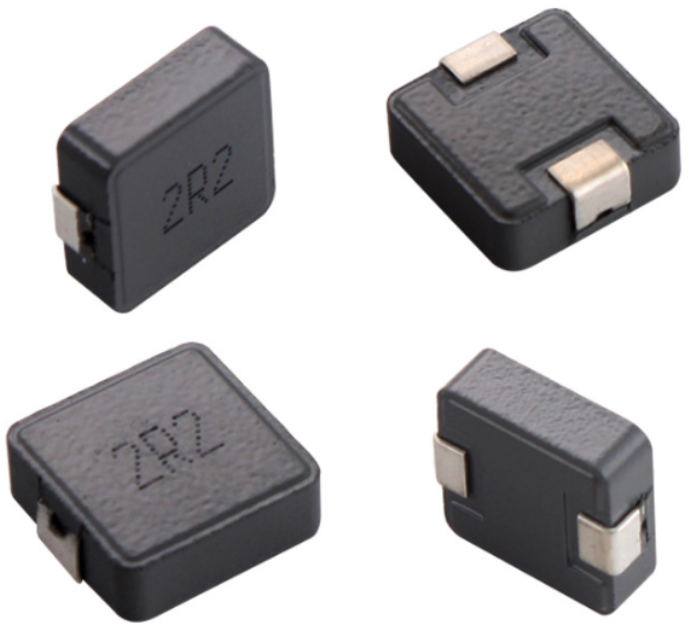

【一体成型合金电感】
一体成型合金电感外观
电路符号
一体成型合金电感具有合金外壳，外观有金属光泽，因为是一体成型，密封性好；
优点：允许通过大电流、高磁饱和、强磁屏蔽、极低电磁干扰(EMI)；
缺点：成本较高、高频损耗较大。
适用：要求占用空间小、对效率和电磁干扰要求严格的大电流功率电路，例如CPU/GPU的核心供电(VRM)、服务器、车载电子及高端DC-DC转换电路。

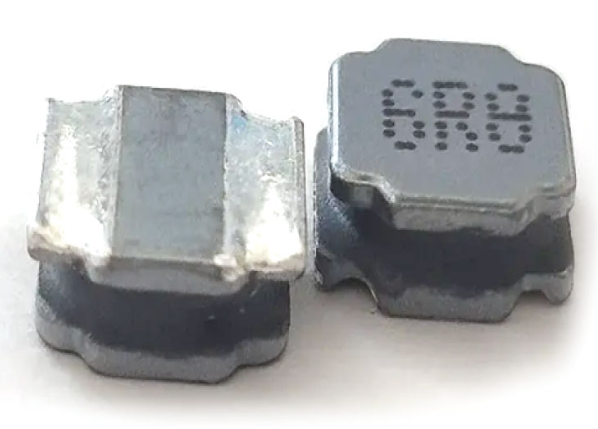

【屏蔽绕线电感】
屏蔽绕线电感
电路符号

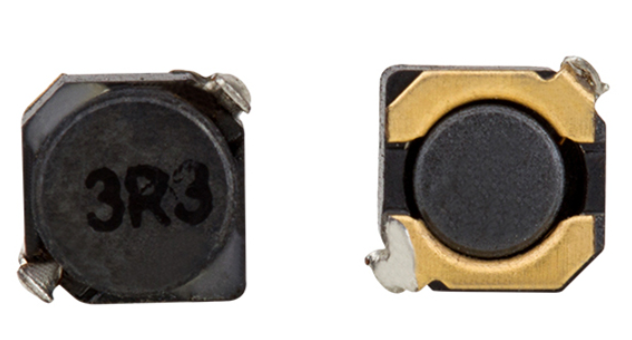

屏蔽绕线电感外观表现为哑光黑，通过底部可以看到内部的绕线组；
优点：磁屏蔽效果好、电感量和电流范围宽、结构牢固；
缺点：体积相对较大、成本高于同类型非屏蔽电感。
适用：对电磁兼容(EMC)和空间要求较为折中的中高功率电路，例如工控电源、汽车电子、通信基站及音频设备的功率转换与滤波电路。

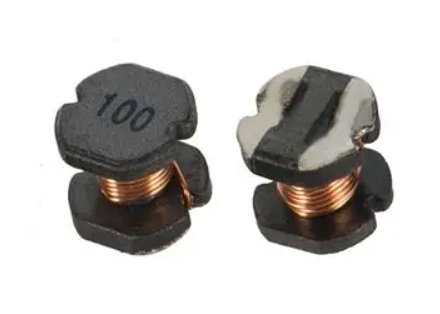

【工字电感】
工字电感
电路符号
工字电感外观易分辨，因绕组暴露在外，可直接看到线圈；
优点：成本极低、结构简单、散热性好、功率承受能力强；
缺点：无磁屏蔽外壳、电磁干扰(EMI)大、体积大、精度低。
适用：对成本、功率要求高于对体积、电磁干扰的低频、大电流滤波电路，或功率储能电路，例如传统电源适配器、LED驱动、家用电器及工业设备的功率部分。

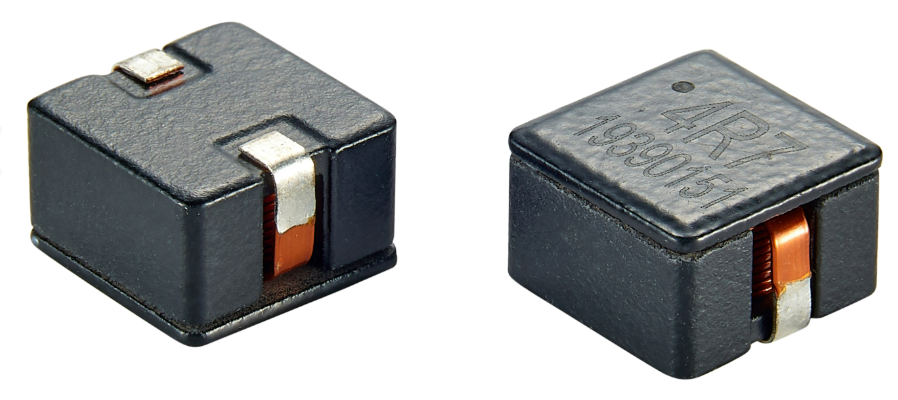

【扁平线大电流电感】
电扁平线大电流电感
电路符号
扁平线大电流电感外观呈哑光黑，通过引脚可以看到内部的绕线组采用的是扁平线；
优点：超大额定电流、极低直流电阻(DCR)、极佳高频特性和散热能力；
缺点：成本高、体积较大。
适用：对电流能力、转换效率和温升要求极高的高频、大电流开关电源，例如高端显卡/服务器的核心供电(VRM)、通讯基站电源及大功率DC-DC模块。
【高频电感】
高频电感外观
电路符号
高频电感典型特征表现为白色外观，易辨认；
优点：高频损耗极低、Q值高、自谐振频率高、参数稳定；
缺点：功率和电流承载能力较低、成本较高。
适用：对损耗和频率稳定性要求苛刻的高频谐振、阻抗匹配及滤波电路，例如射频模块、无线通信设备、高频开关电源及测试仪器中的关键信号处理部分。
【磁胶电感】
磁胶电感外观
电路符号
磁胶电感外观与工字电感相似，因给绕组增加了磁性胶水密封，所以无法看见内部结构；
优点：成本低、全磁屏蔽、散热较好、可承受较大电流；
缺点：体积大、精度低、高频性能有限。
适用：需要磁屏蔽且对成本敏感的DC-DC转换器电路，例如个人电脑、显卡、网络设备中的点负载(POL)电源、储能及功率滤波电路。
2、插件类电感

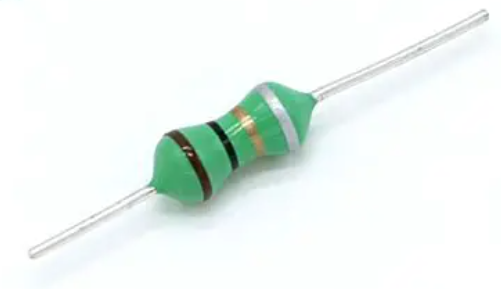

【色环电感】
色环电感外观
电路符号
色环电感外观与色环电阻相似，但通常表现为绿色；
优点：成本极低、结构简单、参数易于辨认；
缺点：无屏蔽、电磁干扰大、精度和稳定性差。
适用：对成本和体积敏感、性能要求不高的低频滤波、扼流和信号处理电路，例如收音机、遥控器、玩具等老旧或低成本消费电子电路。
【插件工字电感】

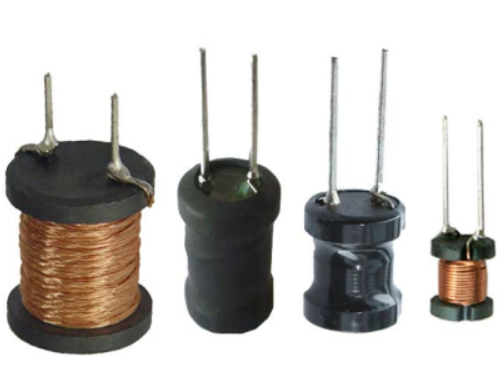

插件工字电感外观
电路符号
插件工字电感外观与工字电感一样，只是引脚为直插式；
优点：成本极低、结构简单、散热性好、功率承受能力强；
缺点：无磁屏蔽外壳、电磁干扰(EMI)大、体积大、精度低；
适用：对成本极为敏感、对空间和电磁干扰要求宽松的低频大电流滤波和功率扼流电路，例如传统电源适配器、LED驱动、家用电器及工业设备的功率部分。
【环形电感】
环形电感外观
电路符号

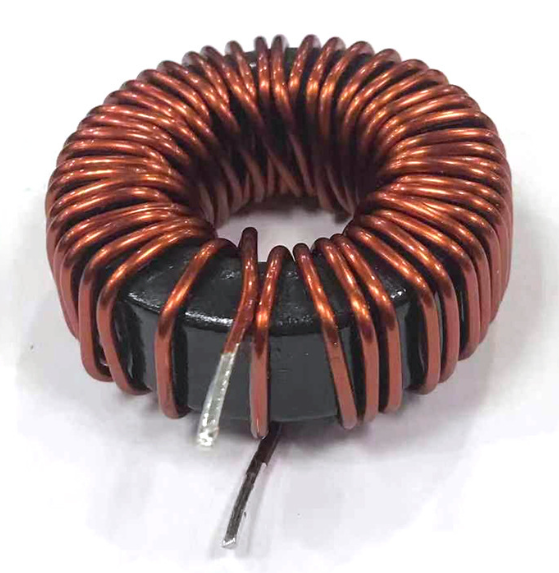

环形电感典型特征为圆形绕组，环形介质通常为陶瓷；
优点：磁路闭合、效率高、漏磁极小、成本低；
缺点：体积和重量相对较大、不易安装固定；
适用：对效率和电磁兼容性要求高、空间相对充裕的中高频功率转换和滤波电路，如高性能开关电源、UPS、光伏逆变器、医疗设备及音频设备的功率处理部分。
【磁环电感】
磁环电感外观
电路符号

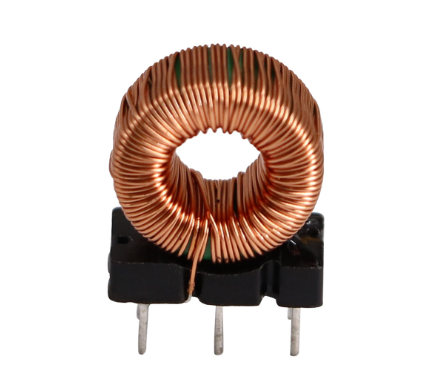

磁环电感与环形电感外观相同，只是环形介质替换为铁氧体磁环；
优点：磁路闭合、漏磁极小、高频阻抗大、EMI抑制效果好、成本低；
缺点：体积较大、绕制工艺依赖手工、一致性和精度较差；
适用：对成本和电磁干扰抑制要求高、对体积和自动化生产不敏感的高频噪声滤波电路，例如开关电源的输入端EMI滤波器及各类抗干扰电路。
【棒形电感】

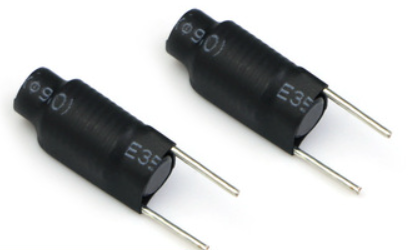

棒形电感外观
电路符号
棒形电感典型外观为黑色棍棒形；
优点：结构简单、成本极低、散热性好；
缺点：为开放式磁路、电磁干扰(EMI)大、精度低、体积大；
适用：对成本和功率要求严格、对EMI和体积不敏感的低频功率扼流和滤波电路，例如传统电源适配器、音响功率放大器、低频DC-DC转换器及照明驱动中的储能和滤波环节。
3、特殊功能电感

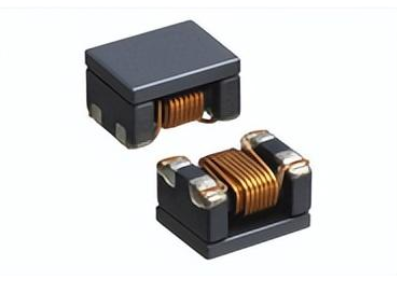

【共模电感】
贴片式共模电感外观

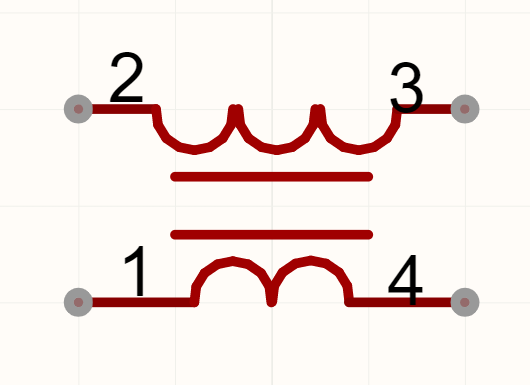

电路符号
共模电感典型外观为四个引脚，酷似变压器；
优点：对共模噪声阻抗高、对差模信号影响小、对称磁路设计；
缺点：体积较大、成本高于普通电感；
适用：要求必须通过电磁兼容(EMC)标准的电路接口与电源滤波电路，例如开关电源的输入端、通信端口(USB、以太网)、工业设备及医疗仪器的共模噪声滤除。
04 电感的选型要点
电感元件在选型时，需要重点关注以下五个参数：
1、电感值(L)
直接决定电路的工作频率、滤波效果和能量存储能力；
例如，在DC-DC转换器中，电感值与开关频率共同决定了电流纹波的大小，必须根据电路拓扑和设计公式计算得出，不能随意选取。
2、饱和电流(I<sub>sat</sub>)
使电感量从标称值下降到一定比例(通常为10%-30%)时的最小电流；
最关键的安全参数之一，超过饱和电流，电感会迅速失去感量，变成“一根导线”，导致电路中的电流尖峰剧增，可能损坏开关管，选型时必须保证电路最大峰值电流 < 电感饱和电流，并留有余量。
3、温升电流 / 额定电流(I<sub>rms</sub>或 I<sub>rated</sub>)
使电感自身温度上升到规定值(如40°C)的连续直流电流，它主要由线圈电阻引起的发热决定；
决定长期工作的电流上限和温升，确保电路的平均工作电流 < 电感温升电流，以避免过热导致效率下降、磁芯性能劣化或安全隐患。
4、直流电阻(DCR 或 R<sub>dc</sub>)
电感线圈的直流电阻阻值；
直接影响效率和发热；DCR越大，导通损耗越大，尤其在功率路径中；对于大电流应用，应选择DCR尽可能小的电感(如使用扁平线电感)。
5、自谐振频率(SRF 或 f<sub>r</sub>)
由于绕组分布电容的存在，电感在某个高频下会发生谐振，此频率即为SRF。
高于SRF时，元件呈现容性，失去电感特性；为确保电感有效工作，电路的工作频率必须远低于SRF(通常为1/5到1/10)。
以上就是电感选型时需要注意的核心参数，其它参数可根据需求进行评估是否考虑。
05 总 结
电感的作用非常重要，本期内容的目的是先认识电感、了解电感、最后会用电感；
硬件学习无捷径，唯有苦练基本功；
我是子正，祝朋友们生活愉快，发大财~
