哈喽，硬件人面试最怕啥？不是画原理图、布PCB，而是被面试官突然cue到EMC——“电磁兼容三要素是啥？”

....别慌！今天整理了硬件面试高频 EMC问答，把枯燥的理论改成接地气的 “面试对话版”，真实又有趣，背会了你就变大师。

破冰题目-也是抛砖引玉。

面试官：说说电磁兼容（EMC）的三要素，用大白话讲就行！

大师回答：简单说就是 “谁搞事、怎么搞、谁中招”

谁搞事=干扰源（如高频信号pcb走线、DC-DC…=“电磁噪音制造者”）。

怎么搞=耦合路径（噪音的 “传播通道”，电线传导和无线辐射）。

谁中招=敏感设备（易被噪音影响的元件，比如传感器、射频，“苦主”）。



面试官：手画个简易图DC-DC说说如何变成干扰源（给大师上点难度）

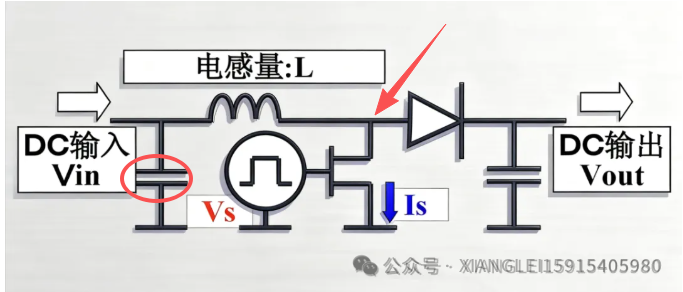

大师回答：如下图所示：

DC-DC通常会通过电流回路中的磁场产生传导EMI.    MOSFET开关节点与电感连接处也会产生辐射电场.



面试官：你在DC-DC布局时如何处理耦合路径呢？(看大师的布局实战）

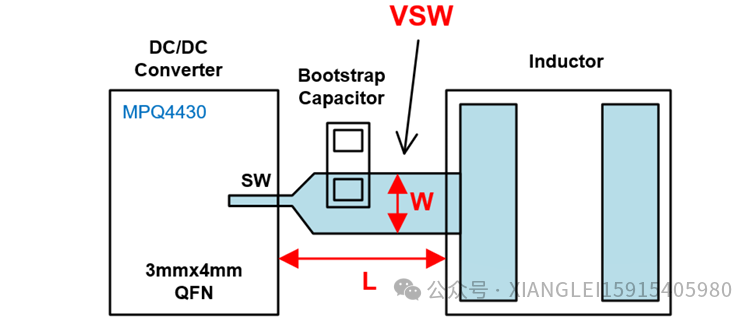

大师回答：先这样，再这样，布局时先尽量缩短开关节点走线长度；另外，给周围的IC和电路留出足够的间距。

面试官：布局你回答完,接下来PCB布线时怎么减少敏感设备信号的串扰？(看大师的PCB设计经验）

大师回答：在PCB空间允许下3个小经验，

1. 少平行：尽量避免两根线长时间平行走（平行越长，串扰越严重，像两个喇叭靠太近会互相干扰）；
2. 拉距离：遵循 “3W 原则”—— 相邻导线中心距离至少是线宽的 3 倍（距离够远，噪音就 “传不过去” 了）；
3. 加屏蔽：关键信号线（比如时钟线）旁边铺地线，相当于给它 “围了堵墙”，隔绝干扰。如果4层板，可以走内层。

面试官：来个实际项目案例说说如何解决避免EMC测试不过？(看大师的解决EMC经验）

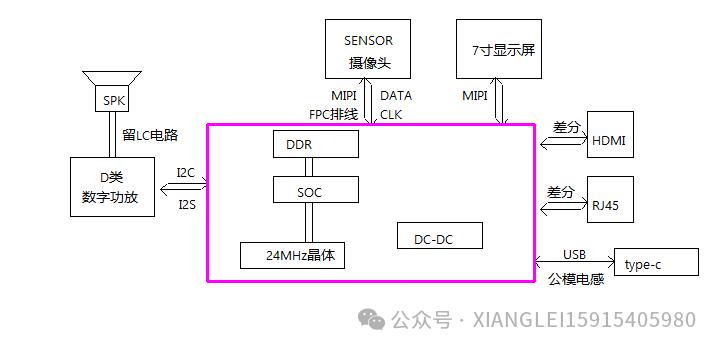

大师回答：就用多年前的一款智能产品的小部分框架来说吧。，

1. 摄像头用的FPC排线，无论是否有时钟信号，排线对辐射来说是天线，用2层，信号包地，背面铺铜屏蔽。（设计事项参考我上篇文章，我猜你一定会，低估FPC设计N多细节！一根屏蔽接地良好的排线，可以降低10-30db的辐射）

 2.像喇叭排线等做好感性滤波措施，如有排线过长，最好线上加上磁环。（设计事项参考我之前这个文章，智能音箱--功放与AEC电路硬件设计实战经验 ）

3.USB接口放共模电感，（预留2个电阻位置）没问题再省成本贴电阻，设计事项参考我之前这个文章Type-c接口PCB设计工程师必看的8个细节

4.晶体不要靠边框放，等N多细节（参考我之前这个文章晶振的N种死法：别再让我的钟“瞎摆烂”了！)

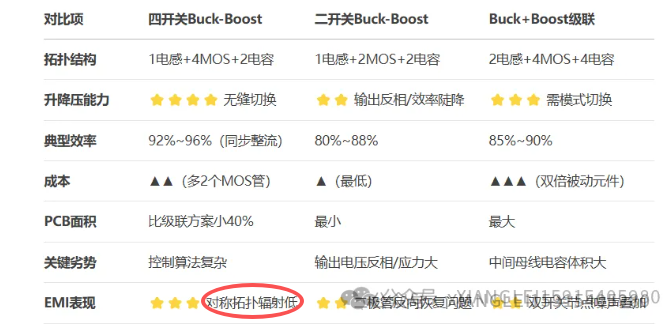

5.DC-DC 接和产品实际类型选择合适的，(设计事项参考我之前这个文章，灵活高效的--四开关Buck-Boost电路 )

6.对于网口通信，避免共模干扰，设计事项参考我之前这个文章，RJ45接口PCB设计避坑大全

7.显示屏等MIPI信号，设计事项参考我之前这个文章MIPI信号-PCB设计注意事项

8.HDMI线选择屏蔽+磁环的，HDMI信号，设计事项参考我之前这个文章HDMI接口PCB工程师必看的8个核心细节

9.如果你用了开关电源，EMI滤波电路设计，参考这个轻松读懂开关电源（快充）工作原理。

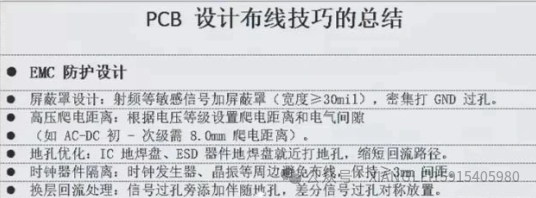

10.更多硬件PCB设计事项参考我之前这个PCB设计布线技巧的总结布局规划技巧。
