三霍尔BLDC——已知霍尔元件输出与相线输入电压的关系表，如何写程序

无刷直流电机比较流行，很多电机内部加入霍尔元件，通过霍尔元件可以知道电机转子的位置，根据这个位置给电机相线供电，这样电机就转起来了。框图如下所示

霍尔元件输出与相线输入电压的关系可以让BLDC电机厂家提供，一般都提供这个对应关系表，如下图所示

有了上面这些足可以让我们设计电路编写程序让电机转起来！

有上面的框图可以看出，3相电机的驱动需要六个mos管，一般用的是NMOS，大功率的NMOS比较便宜。大功率MOS管有较大的结电容，控制电压也高些，无法用单片机直接驱动，所以需要驱动电路。驱动芯片组成的驱动电路比较简单，常见的有IR2110S，我这里用IR2110S设计了MOS驱动电路，如下图所示，其中C24和D5是自举电路，为了控制Q3抬高电压。（然后组成3组（IR2110S+2NMOS），从而驱动6个NMOS，下图为1组IR2110S）

霍尔元件供电是5V，他的输出一般也是5V，可以分压后给单片机用。

单片机用流行STM32，他有高级定时器T1，T8，可以输出3对互补的PWM波，还有刹车信号输入，这些特性对于电机的可控制非常合适。电路如下图所示

BLDC电机控制用到单片机定时器及IO中断，初始化部分如下

/*
*@三霍尔BLDC驱动：初始化部分
*/
void TIM_Config(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef	TIM_TimeBaseInitStruct;
	TIM_OCInitTypeDef  TIM_OCInitStructure;
	TIM_BDTRInitTypeDef TIM_BDTRInitStructure;
	EXTI_InitTypeDef EXTI_InitStructure;//
	NVIC_InitTypeDef NVIC_InitStructure;
	TIM_ICInitTypeDef TIM_ICInitStructure;

	// 初始化时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_TIM1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

   //IR2110S HIN 三相
	GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 ;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

	//IR2110S LIN 三相
	GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOB, &GPIO_InitStructure);

  //HALL 输入三相
	GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6 | GPIO_Pin_7 ;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
  GPIO_Init(GPIOA, &GPIO_InitStructure);
	GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_0 ;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
  GPIO_Init(GPIOB, &GPIO_InitStructure);

  //将HALL输入的三相，均使能其中断（使能上升沿和下降沿触发）
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource0);

	EXTI_InitStructure.EXTI_Line=EXTI_Line0;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource6);

	EXTI_InitStructure.EXTI_Line= EXTI_Line6;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQn;
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource7);

	EXTI_InitStructure.EXTI_Line= EXTI_Line7;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQn;
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x03;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);


	//初始化定时器1
	TIM_DeInit(TIM1);        //关闭定时器
	TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1 ;
	TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up ;
	TIM_TimeBaseInitStruct.TIM_Period = 1000 ;
	TIM_TimeBaseInitStruct.TIM_Prescaler = 3 ;
	TIM_TimeBaseInitStruct.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM1, &TIM_TimeBaseInitStruct ) ;

  	//初始化定时器1的输出比较功能（PWM输出功能）
  TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
  TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
  TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Enable;
  TIM_OCInitStructure.TIM_Pulse = 1000;

  TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
  TIM_OCInitStructure.TIM_OCNPolarity= TIM_OCNPolarity_High;
  TIM_OCInitStructure.TIM_OCIdleState = TIM_OCIdleState_Set;
  TIM_OCInitStructure.TIM_OCNIdleState = TIM_OCNIdleState_Set;

  TIM_OC1Init(TIM1, &TIM_OCInitStructure);
  TIM_OC2Init(TIM1, &TIM_OCInitStructure);
  TIM_OC3Init(TIM1, &TIM_OCInitStructure);

  /* Automatic Output enable, Break, dead time and lock configuration*/
  TIM_BDTRInitStructure.TIM_OSSRState = TIM_OSSRState_Enable;
  TIM_BDTRInitStructure.TIM_OSSIState = TIM_OSSIState_Enable;
  TIM_BDTRInitStructure.TIM_LOCKLevel = TIM_LOCKLevel_OFF;
  TIM_BDTRInitStructure.TIM_DeadTime = 1;
  TIM_BDTRInitStructure.TIM_Break = TIM_Break_Disable;
  TIM_BDTRInitStructure.TIM_BreakPolarity = TIM_BreakPolarity_High;
  TIM_BDTRInitStructure.TIM_AutomaticOutput = TIM_AutomaticOutput_Enable;
  TIM_BDTRConfig(TIM1, &TIM_BDTRInitStructure);

  //配置定时器的3个输出通道
  TIM_OC1PreloadConfig(TIM1,TIM_OCPreload_Enable);
  TIM_OC2PreloadConfig(TIM1,TIM_OCPreload_Enable);
  TIM_OC3PreloadConfig(TIM1,TIM_OCPreload_Enable);

  TIM_ARRPreloadConfig(TIM1, ENABLE);
  TIM_Cmd(TIM1, ENABLE);
  TIM_CtrlPWMOutputs(TIM1, ENABLE);

  TIM_CCxCmd(TIM1,TIM_Channel_1,TIM_CCx_Enable);
  TIM_CCxNCmd(TIM1,TIM_Channel_1,TIM_CCxN_Enable);
  TIM_CCxCmd(TIM1,TIM_Channel_2,TIM_CCx_Enable);
  TIM_CCxNCmd(TIM1,TIM_Channel_2,TIM_CCxN_Enable);
  TIM_CCxCmd(TIM1,TIM_Channel_3,TIM_CCx_Enable);
  TIM_CCxNCmd(TIM1,TIM_Channel_3,TIM_CCxN_Enable);
}

让电机转起来需要知道电机转子的位置，根据霍尔相位对应表驱动电机相线，程序里用中断获取霍尔电平的变化。

void EXTI0_IRQHandler(void)
{
	int i,j;
	if(EXTI_GetITStatus(EXTI_Line0)!=RESET)
	{
		EXTI_ClearITPendingBit(EXTI_Line0);


		step=((GPIOA->IDR & GPIO_Pin_6)>>6)+((GPIOA->IDR & GPIO_Pin_7)>>6)+((GPIOB->IDR & GPIO_Pin_0)<<2);
		if(start==1)
		{
			TIM1->CCER=PHASE_CHANGE[step];
			int_count1++;
		}
	}
}

void EXTI9_5_IRQHandler(void)
{
	int i,j;
	if(EXTI_GetITStatus(EXTI_Line6)!=RESET)
	{
		EXTI_ClearITPendingBit(EXTI_Line6);

		step=((GPIOA->IDR & GPIO_Pin_6)>>6)+((GPIOA->IDR & GPIO_Pin_7)>>6)+((GPIOB->IDR & GPIO_Pin_0)<<2);
		if(start==1)
		{
			TIM1->CCER=PHASE_CHANGE[step];
			int_count2++;
		}

	}
	if(EXTI_GetITStatus(EXTI_Line7)!=RESET)
	{
		EXTI_ClearITPendingBit(EXTI_Line7);

		step=((GPIOA->IDR & GPIO_Pin_6)>>6)+((GPIOA->IDR & GPIO_Pin_7)>>6)+((GPIOB->IDR & GPIO_Pin_0)<<2);
		if(start==1)
		{
			TIM1->CCER=PHASE_CHANGE[step];
			int_count3++;
		}
	}
}

检测到变化后改变定时器输出，从而使电机相线得到驱动，我在程序里做好了数组，把得到了位置通过数组给定时器CCER寄存器，这样电机就转起来了

//程序中PHASE_CHANGE的下标为step
//step 的值就是 (C << 2) | (B << 1) | A，即一个由 C B A 组成的3位二进制数对应的十进制数
//构建此表的依据：
// CBA = 0b000 时， CCER = 0x0000；
// CBA = 0b001 时， CCER = 0x0104;
int PHASE_CHANGE[7]={0x0000,0x0104,0x0041,0x0140,0x0410,0x0014,0x0401};

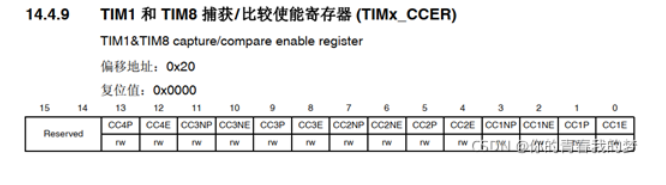

扩展：TIM1的CCER寄存器的定义

我们来详细介绍一下STM32的高级定时器TIM1的CCER寄存器。

CCER寄存器概述

CCER 是 Capture/Compare Enable Register 的缩写，即捕获/比较使能寄存器。在高级定时器TIM1中，这是一个至关重要的寄存器，它直接控制着4个输出通道（CH1-CH4）的输出使能和输出极性。

寄存器位结构

TIM1->CCER是一个16位寄存器，其位分配如下：

位	名称	功能描述
0	CC1E	通道1输出使能
1	CC1P	通道1输出极性
2	CC1NE	通道1互补输出使能
3	CC1NP	通道1互补输出极性
4	CC2E	通道2输出使能
5	CC2P	通道2输出极性
6	CC2NE	通道2互补输出使能
7	CC2NP	通道2互补输出极性
8	CC3E	通道3输出使能
9	CC3P	通道3输出极性
10	CC3NE	通道3互补输出使能
11	CC3NP	通道3互补输出极性
12	CC4E	通道4输出使能
13	CC4P	通道4输出极性
14-15	保留	保留位

关键功能详解

1. 输出使能控制

CCxE：主输出使能位
- 0：禁止通道x输出（OCx输出无效）
- 1：使能通道x输出（OCx信号输出到对应的输出引脚）
CCxNE：互补输出使能位
- 0：禁止通道x互补输出（OCxN输出无效）
- 1：使能通道x互补输出（OCxN信号输出到对应的输出引脚）

2. 输出极性控制

CCxP：主输出极性选择
- 0：OCx高电平有效
- 1：OCx低电平有效
CCxNP：互补输出极性选择
- 0：OCxN高电平有效
- 1：OCxN低电平有效

在BLDC驱动中的应用

三相桥式电路配置

在BLDC电机驱动中，通常使用三相全桥电路，每个相需要两个MOSFET（上桥臂和下桥臂）：

Phase U: CH1 (上桥臂) + CH1N (下桥臂)
Phase V: CH2 (上桥臂) + CH2N (下桥臂)
Phase W: CH3 (上桥臂) + CH3N (下桥臂)

代码中的PHASE_CHANGE查找表解析

回顾代码中的查找表：

int PHASE_CHANGE[7] = {0x0000, 0x0104, 0x0041, 0x0140, 0x0410, 0x0014, 0x0401};

让我们解析其中一个值，例如 0x0104（二进制：0000 0001 0000 0100）：

位0 (CC1E)：0 - 通道1输出禁止
位1 (CC1P)：0 - 通道1极性（未使用）
位2 (CC1NE)：1 - 通道1互补输出使能
位3 (CC1NP)：0 - 通道1互补输出极性（高电平有效）
位4 (CC2E)：0 - 通道2输出禁止
位5 (CC2P)：0 - 通道2极性（未使用）
位6 (CC2NE)：0 - 通道2互补输出禁止
位7 (CC2NP)：0 - 通道2互补输出极性
位8 (CC3E)：1 - 通道3输出使能
位9 (CC3P)：0 - 通道3极性（高电平有效）
位10-15：其他位

这意味着：

U相下桥臂使能（CC1NE=1）
W相上桥臂使能（CC3E=1）
其他桥臂均关闭

典型的六步换相CCER配置

步进	导通相	CCER值	二进制表示	使能的通道
0	U-V+	0x0104	0000 0001 0000 0100	CH1N, CH3
1	U-W+	0x0041	0000 0000 0100 0001	CH1N, CH2
2	V-W+	0x0140	0000 0001 0100 0000	CH2N, CH3
3	V-U+	0x0410	0000 0100 0001 0000	CH2N, CH1
4	W-U+	0x0014	0000 0000 0001 0100	CH3N, CH2
5	W-V+	0x0401	0000 0100 0000 0001	CH3N, CH1

安全特性

TIM1作为高级定时器，CCER寄存器还与以下安全机制相关：

死区插入：防止上下桥臂直通
刹车功能：紧急情况下快速关闭所有输出
互补输出：专门为电机驱动设计

编程注意事项

配置顺序：通常先配置TIM1的其他寄存器（ARR、PSC、CCMR等），最后配置CCER
原子操作：建议直接赋值整个CCER寄存器，而不是使用位操作
同步更新：修改CCER后，PWM输出会立即生效
安全考虑：在电机运行期间修改CCER要特别小心，避免产生短路

通过精确控制CCER寄存器，可以实现BLDC电机的精确六步换相控制，这也是您提供的代码中TIM1->CCER = PHASE_CHANGE[step];这行代码的核心作用。

这是霍尔输出与PWM输出波形的截图

这是定时器3对PWM的输出截图

这是电机和电路板
