【硬件小科普】FC排线：规格、线序及多场景应用详解

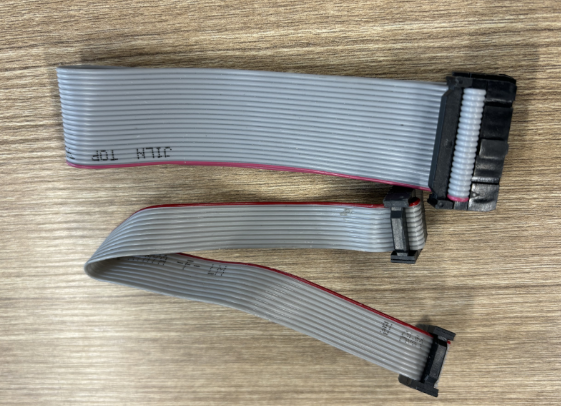

FC排线，亦被称为软性电路板，在电子行业中扮演着不可或缺的角色。它遵循一定的排线规则，包括线序、线色和线号等，确保了其连接的精准性。

其线序在日常情况下可能并不显著，本文揭示线序的规律——

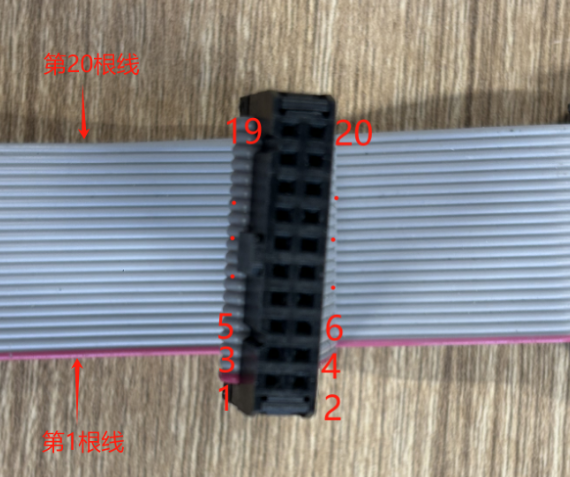

通常， 以端子上的箭头指示第一引脚位置，然后按照奇数顺序进行排列，例如9等，而另一侧则按照偶数顺序排列，如10等。同时，排线上的红色线被指定为第一根线，后续线条则依次进行编号。

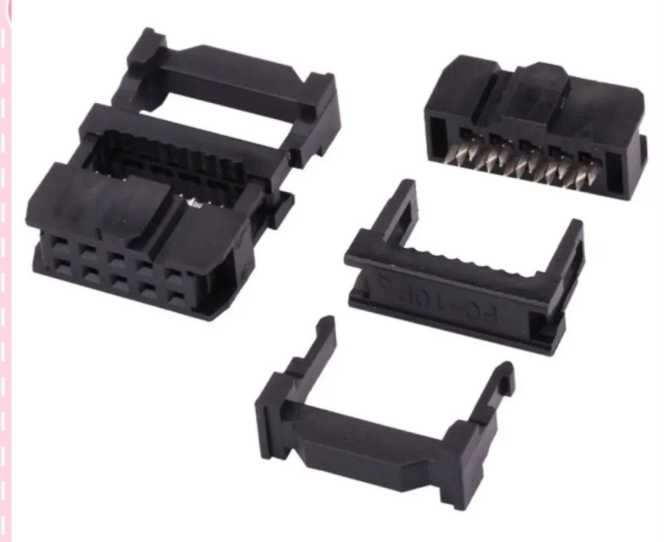

FC排线通常由压线头和排线两部分构成。压线头内部设计有两排精巧的锯齿，旨在确保与排线安装时能稳固地与金属线相接触。此外，FC排线还拥有多种规格，如6P、8P、10P、12P、14P、16P、18P和20P等，以满足不同的应用需求。

在实际应用中，双排孔设计在FC排线中较为普遍。这些排线在市场上具有出色的耐热性，可承受高达105℃的额定温度，同时具备300V的额定电压，确保了其安全性和稳定性。此外，它们采用全新的环保硅胶材料作为绝缘材料，使得产品更加环保且耐用。FC排线广泛应用于多个领域，包括显示屏、电脑、精密仪器、汽车、空调以及平板电脑等。
