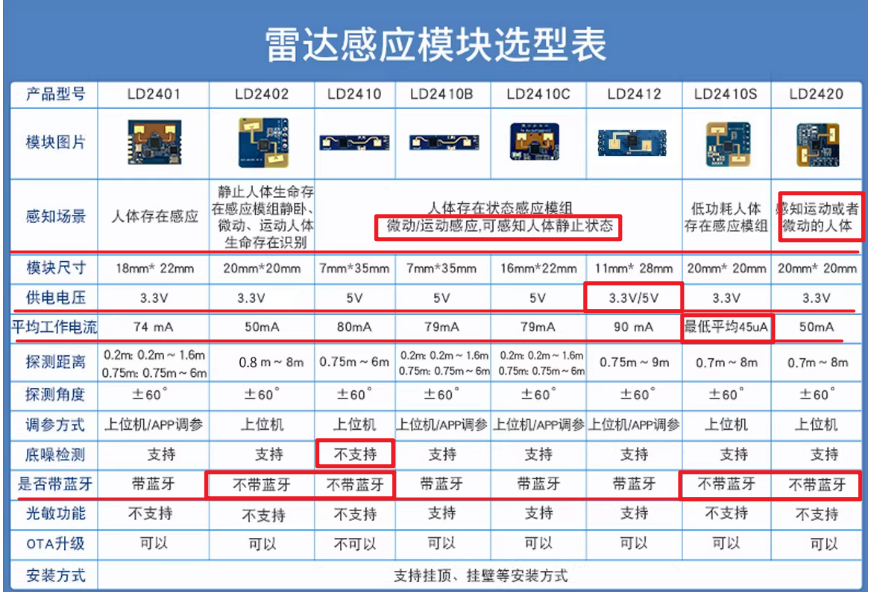

【HiLink】24G人体存在感应雷达模块选型





LD2410B

注意事项
★如果雷达需要安装外壳,则外壳必须在 24GHZ频段具有良好的透波特性，且不能含有金属或对电磁波有屏蔽作用的材料:

★本产品需要安装在合适的环境中,如在以下环境中使用,检测效果将受到影响:
·感应区域内存在持续运动的非人物体,如动物持续摆动的窗帘和正对风口的大株绿植等。
·感应区域内存在大面积强反射平面,强反射物正对雷达天线会造成干扰。
·挂壁安装时，需要考虑室内顶部的空调、电风扇等外部的干扰因素。

★安装时注意事项
尽量保证雷达天线正对要检测的区域,且天线康四周开阔无遮挡。
·要保证传感器的安装位置牢固、稳定，雷达本身的晃动将影响检测效果。
·要保证雷达的背面不会有物体运动或震动。由于雷达波具有穿透性,天线背瓣可能会检测到雷达背面的运动物体。可以采用金属屏蔽罩或者金属背板,对雷达背瓣进行屏蔽,减弱雷达背面物体造成的影响。
·存在多个24GHz 频段雷达时,请不要波束正对,尽量远离安装,以避免可能的相互干扰。

★电源注意事项,电源纹波在 100 kHz 以内无明显谱峰,本方案为参考设计,使用者需考虑相应的ESD 和雷击浪涌等电磁兼容设计。
