制作钢网对应的Gerber文件：GTP文件

制作钢网对应的Gerber文件：GTP文件

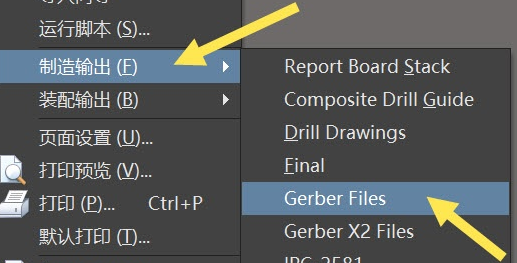

1、打开设计好的PCB文件，在PCB界面下找到"文件"菜单下的制造输出→Gerber Files

2、通用设置，格式选择2:4，其他的保持默认即可。

3、层设置，选择需要输出的层，一般情况下勾选丝印层和钢网层即可，也可以只勾选钢网层（锡膏层）

4、钻孔设置页面，由于我们只需要开焊盘的位置，不需要开钻孔的位置，所以不需要打勾，保持默认即可。



5、光圈设置页面，保持默认即可。



6、高级设置页面，保持默认即可。



7、确认后，即可生成所需的钢网文件，在对应的文件夹中找到文件，压缩打包发给钢网厂即可。



扩展：Top Paste Top  Layer 有啥区别

Top Paste （顶层焊膏层）和 Top Layer （顶层信号层）是 PCB 设计中的两个不同功能层，主要区别如下：

定义与功能

• ‌Top Paste‌：用于制作印刷锡膏的钢网，表层需要露出所有需要贴片焊接的焊盘，开孔可能比实际焊盘小。该层资料不需要提供给PCB厂。 ‌12
• ‌Top Layer‌：电气连接层，用于放置元器件和布线，是PCB最上层的一层电气连接。 ‌34

尺寸与作用

• ‌Top Paste‌：大小与 Top Layer 、 Bottom Layer 一致，但比 Top Solder 层小。 ‌12
• ‌Top Layer‌：与 Bottom Layer 大小相同，用于元件布局和导线布置。 ‌34
