【结构专栏】MakerWorld 关于【SMT焊膏钢网夹具】的感想

周末抽空做了一个SMT锡膏钢网夹具（MakerWorld 链接：https://makerworld.com.cn/zh/models/150088-smthan-gao-gang-wang-yin-shua-ji）

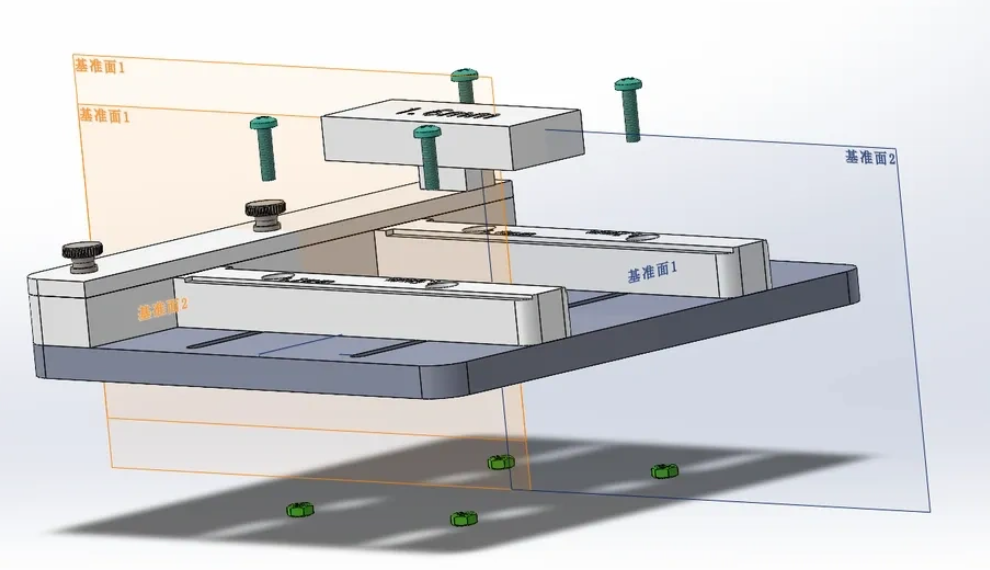

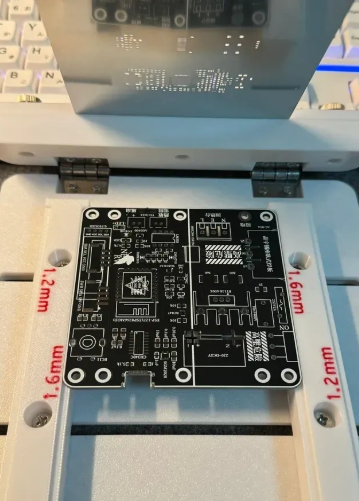

效果图：

主体结构包括底板x1，底板上有定位PCB的固定条x2；另外还有钢网夹，通过合页与底板链接。

BOM：

• 8个M3x4x4.2mm热插入螺母（M3螺纹，外径4.2mm，长度4mm）
• 8个M3X5mm十字槽沉头螺丝
• 2个铰链

以上都是用于装合页部分的。

• 3个M4X16mm手拧螺丝
• 3个M4螺母

以上两个是钢网夹起夹紧作用的。

• 4个M4X15mm十字槽平头螺丝
• 4个M4螺母

以上两个是固定条的锁紧螺丝。

整体感觉设计有不合理的地方，尤其是螺丝螺母的配合，感觉螺丝都太短，稍微一拧就跟螺母脱节，

而且螺母松脱后，也没“兜底”的结构。

而且螺母装配比较难装，自己买了手拧螺母，但是手拧螺母的直径比较大，装不进下面的槽——必须用国标的M4螺母了。



愿不断改进。
