【RC电子硬件】疑问：有刷电机电刷是否会通过换向器直接短路？

简短不看版

在实际电机中，换向器是不指两片的，是N多组。分多组后换向器面积也没那么大了，所以不会产生短路（细想一下你会明白的）。只是从一组绕组换到别一组绕组上。



提出问题：

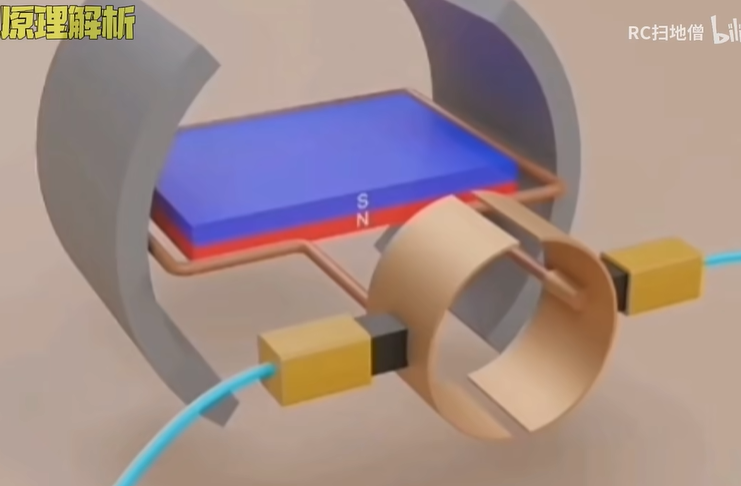

看电机原理的时候，讲到换向器和电刷部分时，（先以一对换向器的情况讲解）有下面的图示：

由上图，在此时，正负极直接通过换向器导通，是否会导致短路呢？



回答

在一对换向器的时候，的确会存在这个问题。但是实际的换向器是有很多组的（但是电刷只有一组），

在缝隙的时候，中间还间隔着多组换向器，因此不会产生短路了，

如下图，是两组换向器的情况。



同时，增加多组电枢之后，电机的运转会更加平稳。





同时，再将线圈转变为带绝缘皮的铜线，在铁芯（或者塑料芯）上进行绕组，加上轴承、输出轴等，就是有刷电机最基础的理论模型。







参考资料：

1. https://www.bilibili.com/video/BV1uT421U73b

新手必看05-全网最全-RC电机&马达全解析



2. https://zhidao.baidu.com/question/1693406453241090428.html

百度知道：如图中，电刷会不会同时接触到两片换向器？ 如果同时接触了，短路不会烧坏电机吗？
