【RC电子硬件】180°舵机的安装与调试

简短不看版本

首先，应该确定好舵机的安装方向，安装位置。

然后，再安装舵机臂，注意与舵机安装方向之间的角度。（一般是安装在中间位置，既不左偏也不右偏，安装舵机臂与舵面相互垂直）





摘抄：亚博智能：舵机校准

https://www.yahboom.com/build.html?id=2881

一、背景原因：

舵机在出厂的时候是已经设置好自己的角度的，但是不一定是我们需要的角度，我们在安装好舵机之后，需要先校准舵机，再装上摄像头，这样才不会在后面的APP控制中出现角度问题

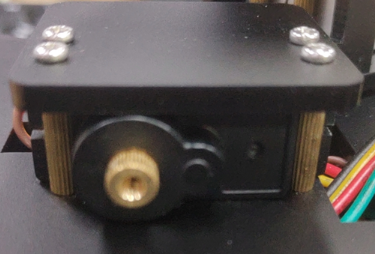

2.安装舵机成以下样子，先不要上螺丝。打开小车电源，然后按一下复位键（让舵机臂回中）。

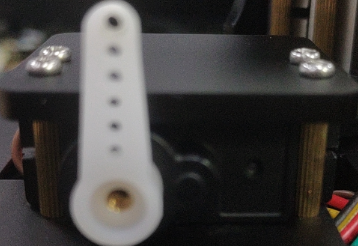

3.把舵机翼竖直安装上。这样舵机就已经校准完成了。之后可以安装上摄像头的螺丝。



航模中舵机的安装——确定中立位

https://www.kechuang.org/t/52600?page=0&highlight=474235#highlight

图1  这是一个没有安装摇臂的舵机，现在教大家怎么确定中立位。

图2先装上摇臂，用手掰动它，摇臂处于两边最顶点，并且角度相差不大，这就是中立点。

图3但为什么还会有角度差异呢？因为摇臂是通过齿轮安装上去的，避免不了有点角度的差异，
这是可以忽略的
图4打开遥控器，接上电源，这时可以看到摇臂处于中立位了。
图5动一动看看，恩~~不错，不错。

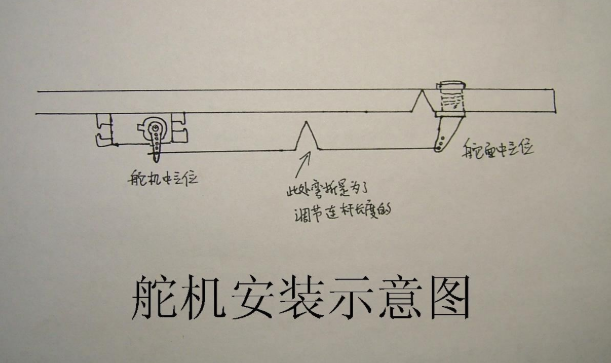

图6这是连杆，要弯成这个样子，便于安装拆卸。

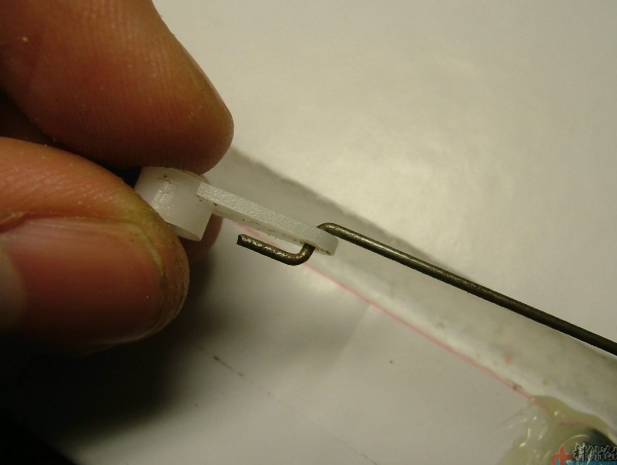

图7是这么插进去的

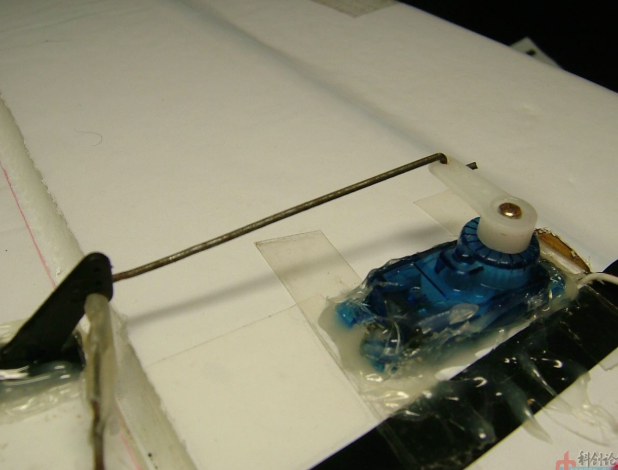

图8好啦，安装好了就可以拧上螺丝了，注意别拧太狠了哦
好啦，完成咯！~~怎么样？很简单吧~！
