【AI语音-小智】关于一款 Codec 芯片——ES8311 的问与答

小智AI的很多项目都使用了 ES8311，来详细了解以下 ES8311.

0. 它的第一引脚(pin1)在哪里?

可以通过以下两个标志，来判断 pin1 的位置：

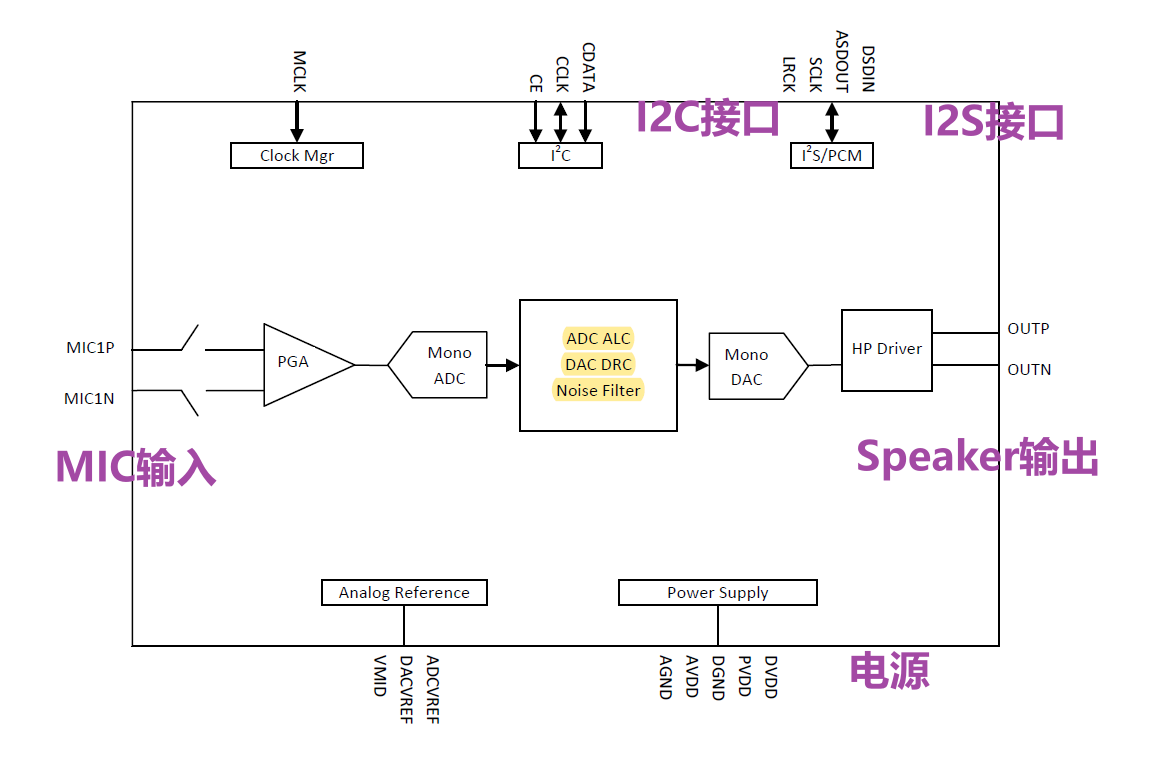

1. 它内部由哪些功能组成？

总共3大部分：

• 电源
• 麦克风输入以及喇叭输出
• 单片机控制电路



2 . 它的封装是什么，引脚定义是什么

由上面的分类，可以按功能将其分为5种不同类型的引脚。





3. 它的典型应用？（以模拟麦克风输入为例）是否能链接双麦，还是只能支持单麦？

从原理图得知，它只能接单麦。



4. 上面的I2C接口是干啥用的，它的I2C地址是啥？

用于配置 芯片相关参数





扩展：实际电路
