【ESP8266】模组对比(ESP-12F)以及拆盖图

参考，,参考1，参考2，参考3

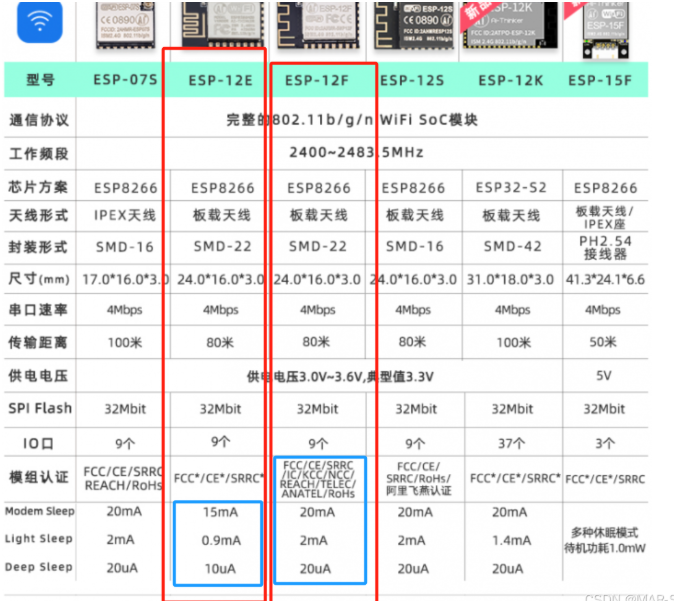

ESP-12E/F模组的不同

可以看出在使用功能和内存功能都一样。参考4

硬件介绍

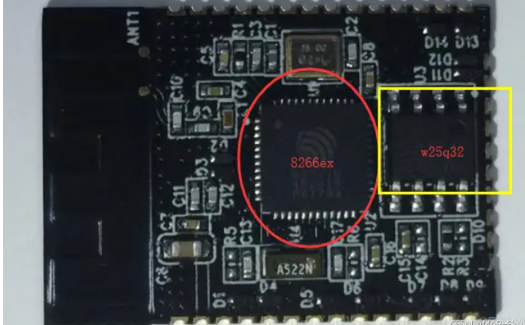

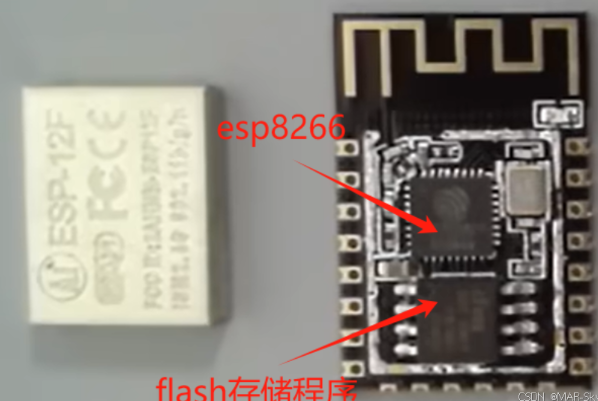

模组中主要部分的芯片是乐鑫的esp8266，flash使用w25q32（4MB）参考，参考3



扩展：ESP8266 芯片特性

　　ESP8266是一款由乐鑫科技(Espressif Systems)推出的低成本、高性能Wi-Fi模块，广泛用于物联网(IoT)和嵌入式开发领域。以下从硬件、软件、网络、电源管理及典型应用五个维度全面解析其特性：

　　一、硬件特性

　　1. 核心处理器

　　采用 Tensilica L106 32位RISC处理器，默认主频80MHz，可超频至160MHz，支持实时操作系统(RTOS)。

　　集成 Tensilica Xtensa架构，具备高效指令集和低功耗特性。

　　2. 存储配置

　　RAM：内置50KB可用RAM(用于程序执行)，部分型号扩展至160kB。

　　闪存：支持外部SPI闪存，容量范围512KB至4MB(常见型号如ESP-12配备4MB)。

　　3. 接口与外围设备

　　GPIO：最多17个可编程GPIO引脚，支持数字输入/输出、PWM、I²C、SPI等协议。

　　通信接口：2个UART(最高4.5Mbps)、1个10位ADC、HSPI/I2S接口，支持红外遥控。

　　射频性能：最大发射功率20.5dBm，支持2.4GHz频段，速率达72.2Mbps(802.11n)。

　　4. 物理参数

　　工作电压：3.0V–3.6V(部分GPIO兼容5V输入)。

　　尺寸：常见模块如ESP-01尺寸为24.8mm×14.3mm。

　　二、软件特性

　　1. 开发环境与工具链

　　Arduino IDE：通过安装ESP8266核心库，支持C/C++编程，适合快速原型开发。

　　Espressif SDK：官方提供的非OS SDK和RTOS SDK，支持事件驱动型和多任务应用。

　　MicroPython/NodeMCU：支持Python或Lua脚本语言，降低开发门槛。

　　2. 操作系统支持

　　原生支持无操作系统(Non-OS)开发，也可运行FreeRTOS等轻量级RTOS。

　　兼容Mongoose OS、Espruino等物联网专用框架。

　　3. 固件与升级

　　支持AT指令集固件，便于串口通信控制。

　　提供OTA(空中升级)功能，可通过Wi-Fi远程更新固件。

　　三、网络特性

　　1. Wi-Fi标准与模式

　　支持802.11 b/g/n协议，兼容WPA/WPA2/WPA3安全标准。

　　工作模式：

　　STA模式：作为客户端连接路由器，适用于远程控制。

　　AP模式：创建热点，最多支持5个设备接入。

　　混合模式（STA+AP） ：同时作为客户端和服务端，实现无缝切换。

　　2. 安全协议

　　硬件加速支持WEP、TKIP、CCMP、WAPI等加密算法。

　　集成SSL/TLS协议栈，保障数据传输安全。

　　3. 网络功能

　　内置完整TCP/IP协议栈，支持HTTP、MQTT等应用层协议。

　　提供P2P直连(Wi-Fi Direct)功能，简化设备间通信。

　　四、电源管理与功耗

　　1. 低功耗模式

　　Modem-sleep：关闭射频，CPU保持运行，功耗0.6–1mA。

　　Light-sleep：暂停CPU，响应事件唤醒，功耗约0.4mA。

　　Deep-sleep：仅RTC运行，功耗低至20μA，适用于电池供电场景。

　　2. 电源优化

　　动态调整PA输出功率，平衡通信距离与能耗。

　　支持快速唤醒(2ms内)，减少待机损耗。





参考资料：

1. https://www.techphant.cn/blog/101900.html
