【AutoCAD】做亚力克板时-立创EDA导出DXF文件出现双线问题的解决办法和修改技巧

之前一直使用立创EDA作为简单的CAD工具，因为可以直接复制PCB的板框等尺寸

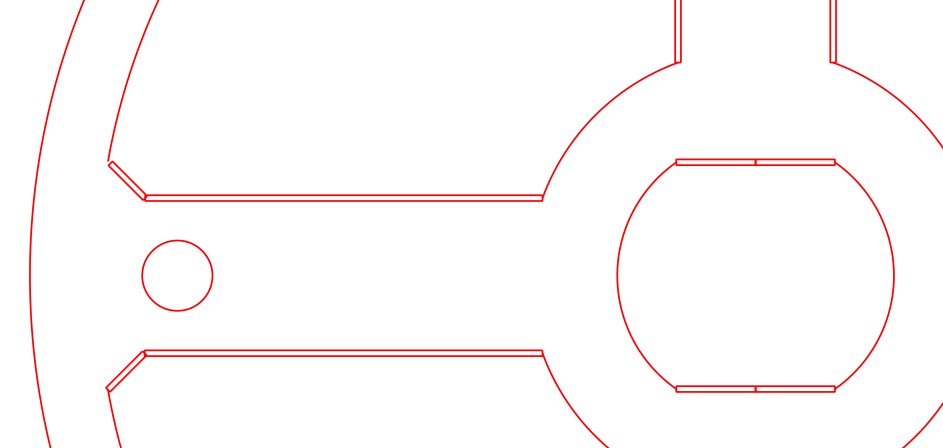

但是在前几天去进行亚克力的切割的时候，亚克力店家告诉我导出的文件的线条有两条线，无法切割

我一直是在板框层画的，然后我把线条切换到顶层和文档层都有试过，一样的问题

且这个问题仅限于直线

在请教我画CAD的朋友之后，了解到这是不同软件之间的多段线存在兼容问题，很常见

讨论之后我通过CAD解决了这个问题，方法如下：

1、导出DXF文件

2、使用AtoCAD打开文件

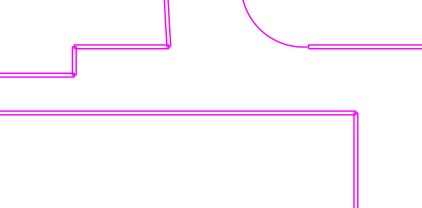

3、此时线宽度不统一

4、全选

5、放大，在一条线上右键

选择特性

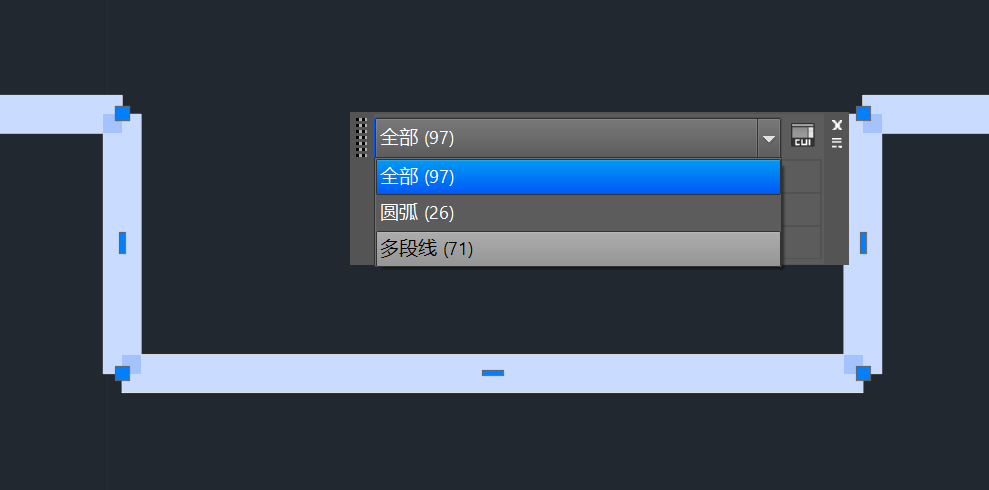

6、在下拉菜单中选择多段线

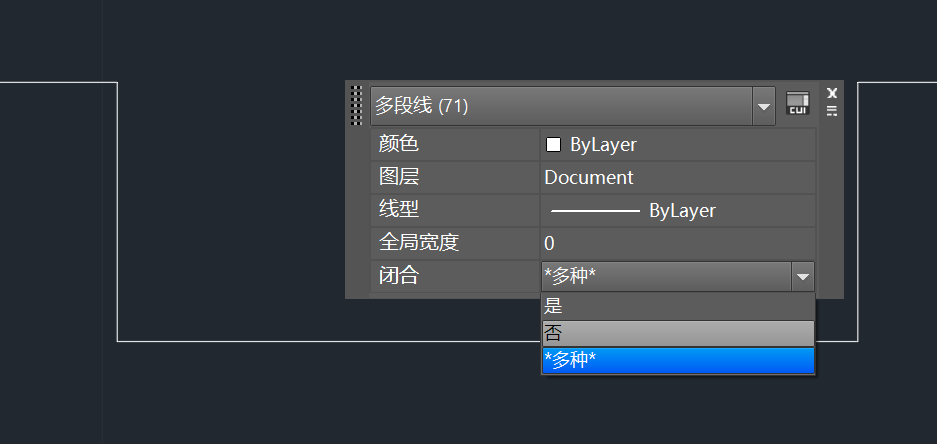

7、设置全局线宽为0

设置闭合为否

8、保存文件

9、另存为CAD2007版本（比较通用

这个是我梳理出来的解决方案，基于立创EDA6.5.9和CAD2019

已经把问题和解决方案反馈给了立创EDA的客服，希望早日修复，也希望立创EDA越做越好！





扩展：AutoCAD 做亚克力板技巧

技巧0：ZOOM+A缩放窗口到合适大小

通过视区目标区域的两个对角点，可以将此对角点包含的区域快速显示放大至整个视口。

操作方式

命令行：ZOOM→W

注：如果想自动将所有图元缩放在合适范围，命令为 ZOOM->A(All)

菜单栏：视图→缩放→窗口

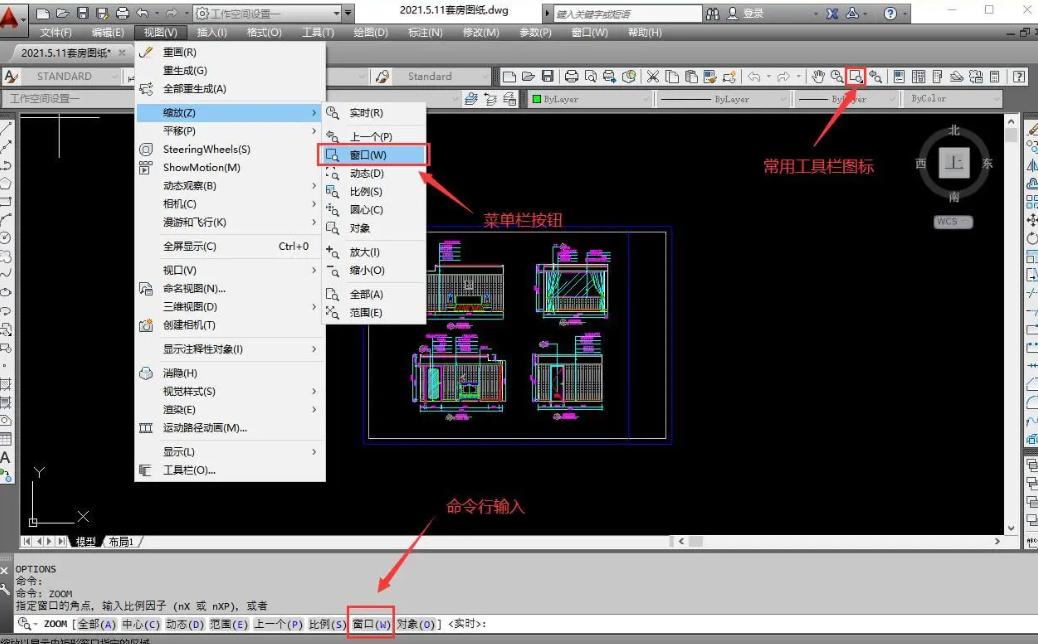

“操作命令位置”界面

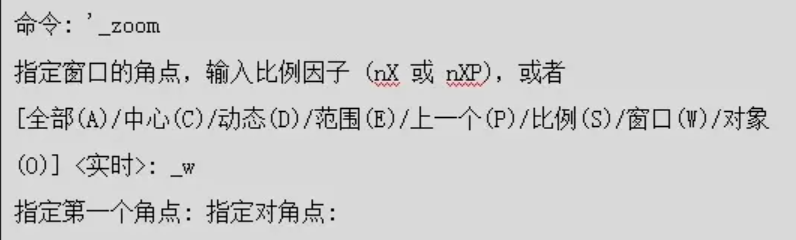

执行以上命令后，命令行会显示以下信息：

注：需要退出命令，按ESC键退出

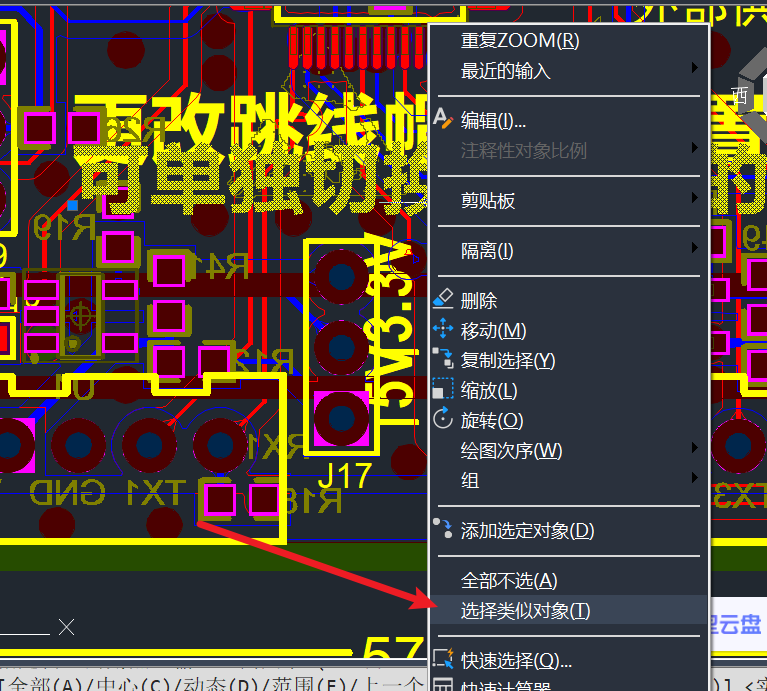

技巧1：选择类似对象，快捷删除不需要的图元

、





扩展：AutoCAD 做亚克力板的具体步骤

1.嘉立创导出dxf文件

2. AutoCAD打开dxf文件

3. 明确板框：一般板框为 Keepout层 （或者Mechanical1层）

4. 明确所有开孔，在 Keepout层 并绘制好所有开孔（一般根据丝印）

• 4-a：螺丝定位柱孔（结构固定部分）
• 4-b：插座开孔（电气链接部分）
• 4-c：屏幕/按键开孔（人机交互部分）

5. 删除其他图元（可打开快速选择, Keepout层以外的所有图元）

6.  一分为二，另存为File_Up.dwg, File_Down.dwg

• 5-a: File_Up ：只开顶层需要的孔：删除底层的开孔
• 5-b： File_Up：只开底层需要开的孔，删除顶层的开孔
