ESP32S3入手体验测试
🔖所入手的型号是YD-ESP32-S3 N16R8,该款和乐鑫官方推出的ESP32-S3-DevKitC-1配置差不多。
🎈乐鑫官方介绍：ESP32-S3-DevKitC-1 v1.1

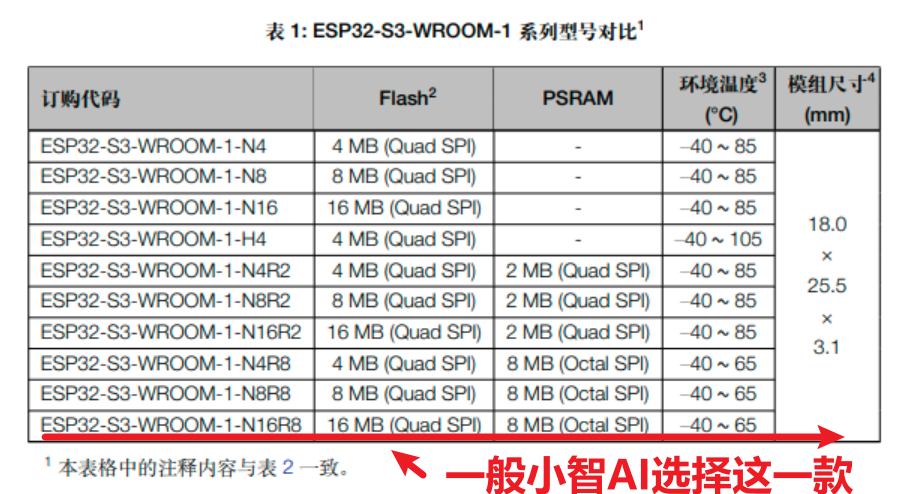

🔰两者采用的模组：ESP32-S3-WROOM-1 和ESP32-S3-WROOM-1U模组对比：

板上引脚：

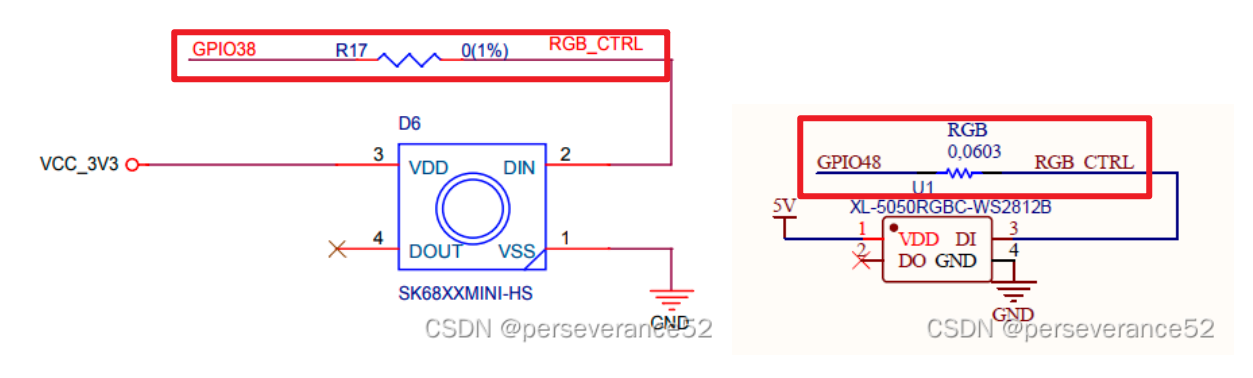

核心模组配置都是可选。两款开发板从原理图上看，板载WS2812b灯珠所连接的芯片GPIO引脚不相同。YD-ESP32-S3板载WS2812B引脚：GPIO 48 ;ESP32-S3-DevKitC-1板载WS2812B引脚：GPIO38

ESP32S3板载WS2812点灯程序

🔖YD-ESP32-S3板载WS2812B引脚：GPIO 48上。以白光1S闪烁一次。
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);//GPIO 48[(49+48=97) as normal LED]
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);  // turn the LED on (HIGH is the voltage level)
  delay(1000);                      // wait for a second
  digitalWrite(LED_BUILTIN, LOW);   // turn the LED off by making the voltage LOW
  delay(1000);                      // wait for a second
}

⚡测试时需要注意：GPIO48引脚默认是没有直接联通到GPIO48引脚的，需要自行焊接一起。
