【ChipIntelli 系列】亚博智能AI语音模块板简介

硬件实物图





烧录办法

• 拨到对应的位置之后，按下语音交互模块上的 RST 键，即可进入到烧录中，等待烧录成功即可。

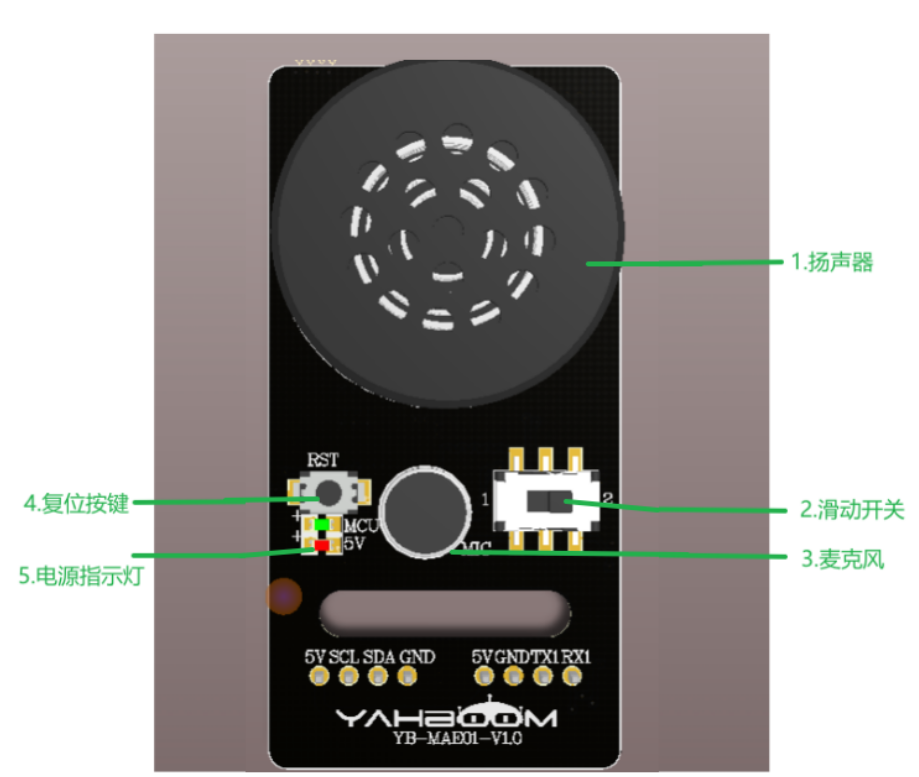

硬件接口说明

序号	硬件名称	说明
1	扬声器	将模拟信号转换成声音
2	滑动开关	进行固件烧录串口切换
3	麦克风	将声音转换为模拟信号
4	RST按键	复位按键
5	电源指示灯（红灯）	供电正常时常亮
6	Type-C接口	用于供电和CI1302芯片、SCT8固件更新下载
7	功放芯片	将数字信号转换为驱动扬声器的模拟信号
8	CI1302芯片	高性能语音识别芯片，识别语音并输出信号
9	防反接设置	5v、GND接反保护
10	IIC接口	做从机，用于供电、与主机设备进行通信
11	串口接口	提供的外部串口，可以通过协议控制播报
12	STC8H芯片	将语音芯片的指令转化为IIC协议指令、串口指令
