USB Type-C端子焊接不牢的问题如何解决

一、结构上入手

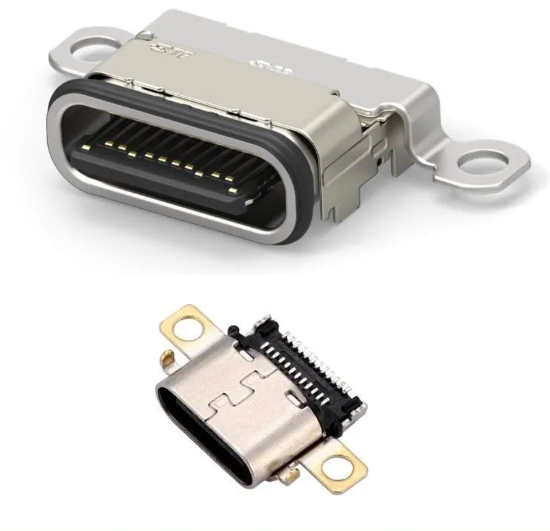

1、 选带外壳辅助固定的型号

市面上已经有不少带铁壳卡勾或金属底座的Type-C母座，安装后不仅焊盘更牢，结构也更稳。成本贵点，但如果你是交付敏感型产品，这笔钱值得花。

2、 用结构件额外辅助固定

如果产品空间允许，从结构件上给Type-C点支撑，如加螺丝、卡扣或者加强筋，就像你给房梁多上了一根钢筋，或者外壳孔位紧包裹住端子，这一步做好了往往能挡住很多插拔时的上下晃动。

调试OK后，别忘了点上加强胶！

电子产品不是一次性用品，有些接口一插拔就上百次。用完调试后，建议在接口周围点胶加固，包括插座两侧或背面，结构强度直接拉满。

二、从封装上入手

1、顶层加多两个焊盘，让焊接更牢靠

有些Type-C母座如果只靠默认焊盘，不够稳当。加两个额外的焊盘，尤其在端子下面加接地焊盘，不仅有助于牢固，也能加快回流焊时的热传导。

2、USB顶层安装孔的孔环稍微加大一点

这是个容易被忽视的小细节，顶层环形焊盘如果太窄，锡膏不容易附着牢固，焊接拉力差一点。多加一点顶层焊盘边界，焊料抓得住铜皮，结实得多。

3、 USB底层的孔环适当缩小点

为什么？因为底层孔环太大时会吸走锡料，导致顶层焊点不饱满。我们实测之后觉得——适当缩小底层焊盘，让锡优先留在顶层或焊盘孔内，焊接效果更理想。
