【电气 PLC】锯床的相关电气部件

一台锯床的结构，包括电机以及控制部分，先看电机部分：

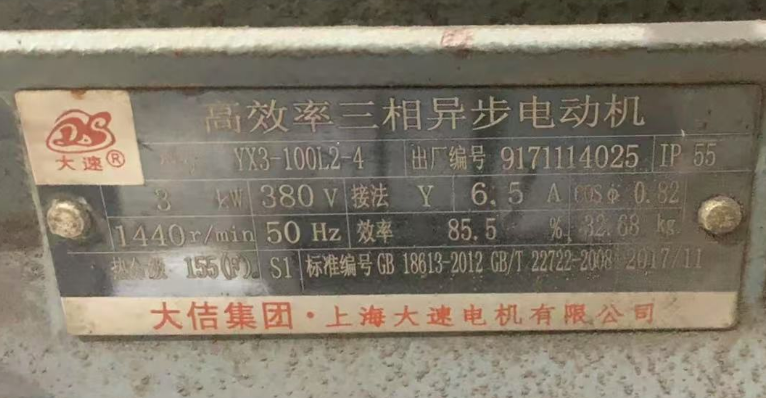

电机类型是三相异步电机，铭牌如下：

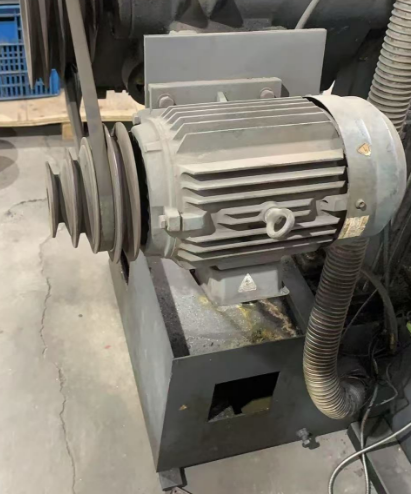

电机外壳：

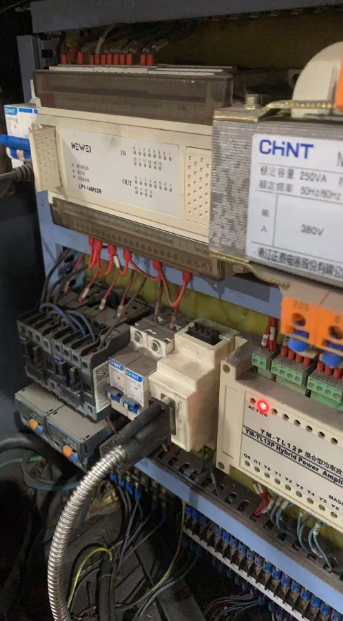

接下来是控制部分，整体如下图：

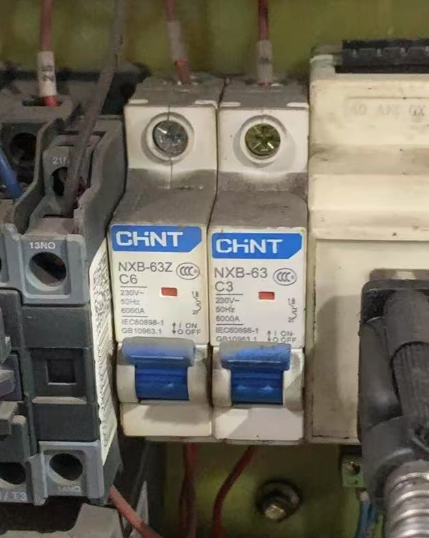

中间的蓝块：型号是NXB-63

NXB是正泰空开和漏保的型号和规格，63是空开和漏保的架壳等级的额定电流，一般NXB系列的大部分都是D型的空开或漏保。

控制变压器：

输入380V，输出220V（200VA），36V（50VA)

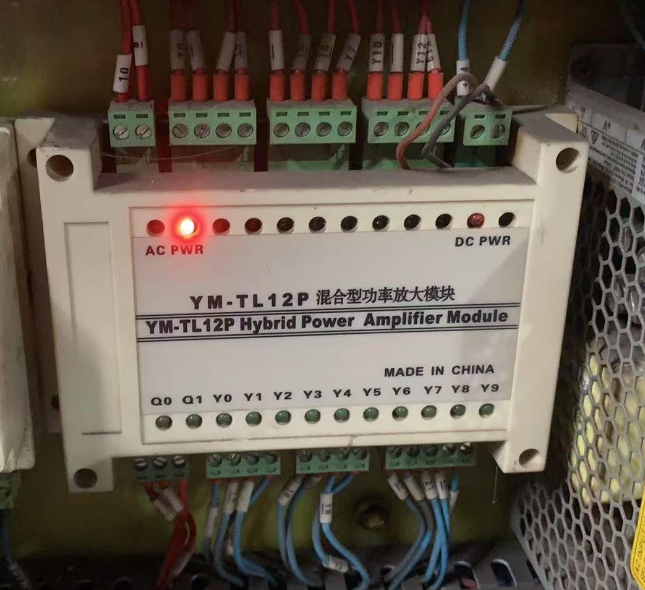

功率放大模块：

上方：正泰交流接触器NXC-12 NXC-09, 正泰热继电器NXR-25

正泰交流接触器NXC-12 主要用于频繁地起动和控制交流电动机，远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器。适用于工业自动化领域。

其参数如下：

1. 额定电流为12A。
2. 额定电压为110V，频率为50/60Hz。
3. 线圈电压为220V。
4. 主触头极数为三极，触点形式为常开，辅助触点型式为常闭。
5. 外形尺寸为201518mm。
6. 额定绝缘电压为690V，飞狐距离为2mm。
7. 产品认证为CE，适用于工业自动化领域。

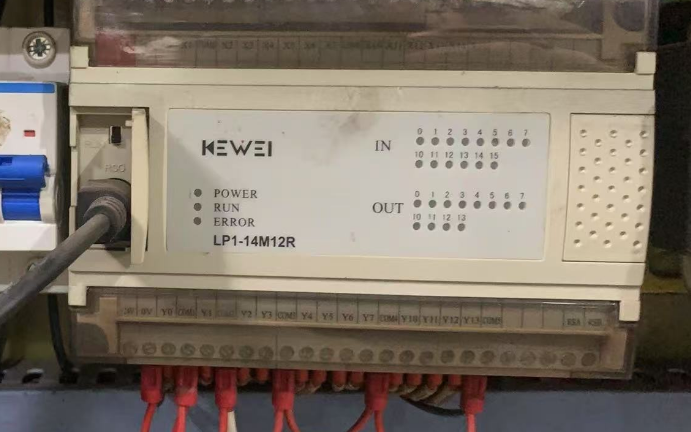

KEWEI LP1-14M12R，应该是 PLC主机

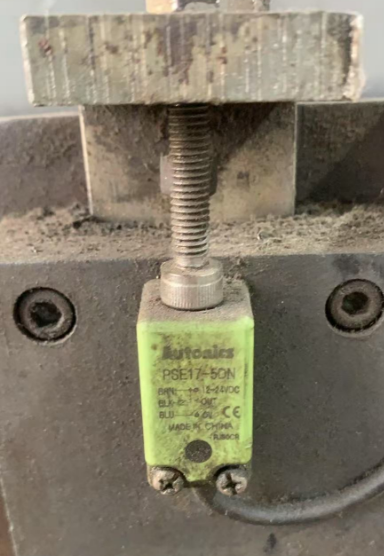

接近开关 PSE17-50N

侧面图：
