【赛博沙漏科普】RP2040-Zero 迷你开发板 简介

商品链接：https://www.waveshare.net/shop/RP2040-Zero-M.htm

相关资料（原理图、IDE入门）；https://www.waveshare.net/wiki/RP2040-Zero

RP2040-Zero 迷你开发板

基于树莓派 RP2040，在极小板型下引出全部未占用引脚

采用半孔工艺，可以焊接在自定义的板子上



产品特性

• 采用了 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片
• 搭载了双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟
• 内置了 264KB 的 SRAM 和 2MB 的片上 Flash
• 真正的邮票孔设计，可直接焊接集成到用户自主设计的底板上
• USB1.1 主机和设备支持
• 支持低功耗睡眠和休眠模式
• 可通过 USB 识别为大容量存储器进行拖放式下载程序
• RP2040 的 29 个 GPIO 引脚引出（20 个可通过排针引出，其余仅可焊接引出）
• 2 个 SPI，2 个 I2C，2 个 UART，4 个 12 位 ADC，16 个可控 PWM 通道
• 精确的片上时钟和定时器
• 温度传感器
• 片上加速浮点库
• 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

支持 C/C++，MicroPython

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中



29 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成



资源简介

1. USB Type-C 接口

   可以用于下载程序，并且支持 USB1.1 主机和从设备

2. W25Q16JVUXIQ

   2MB NOR-Flash，Raspberry Pi Pico 同款

3. BOOT 按键

   复位时按下，进入下载模式

4. RESET 复位按键

5. WS2812

   炫酷 RGB LED

6. ME6217C33M5G

   低压降 LDO，最大电流 800MA

7. RP2040

   双核处理器，高达 133MHz 的运行频率

8. RP2040 引脚引出

   引出 10 个引脚 (需焊接)，其中 9 个是 GPIO 引脚引出





产品尺寸

原理图板载资源解析

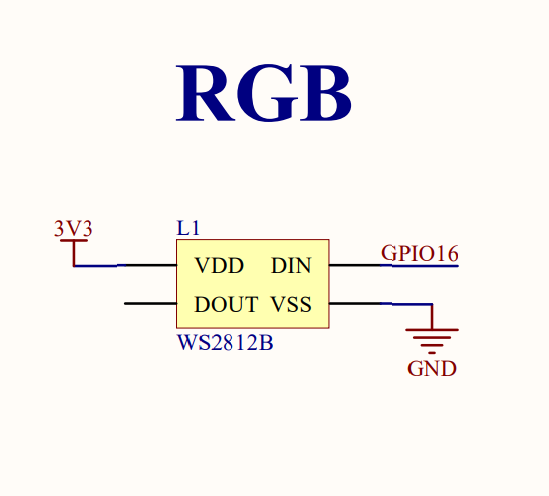

1. WS2812B 一颗

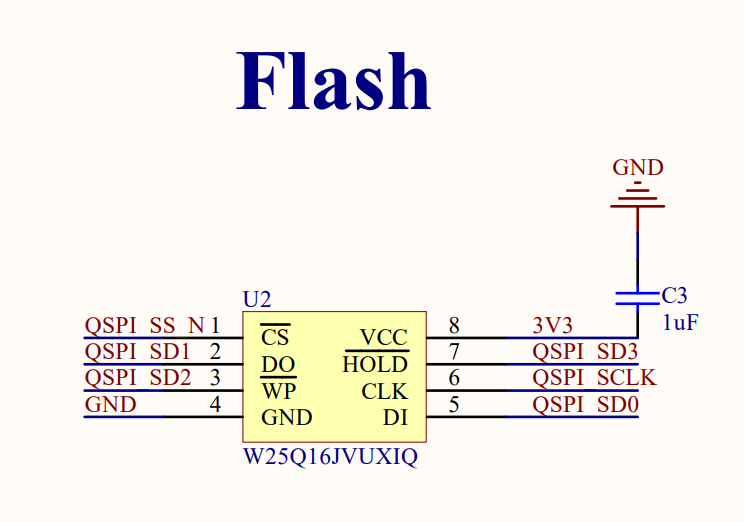

2. W25Q16 （FLASH SPI一颗）

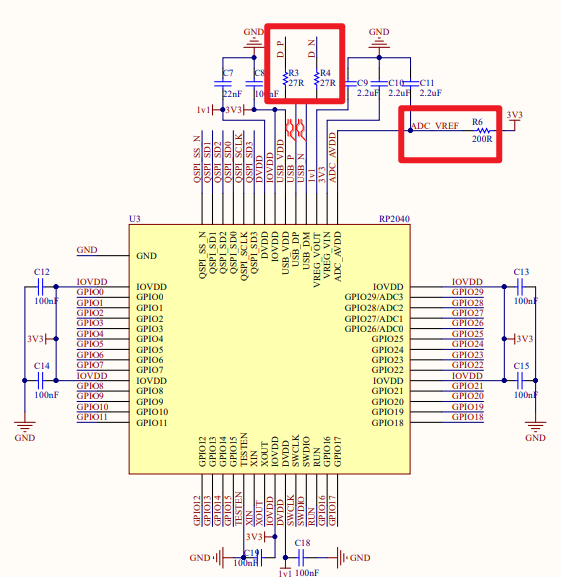

3. 主控芯片：RP2040

细节1：ADC引脚加上了200Ω电阻

细节2：DP、DN引脚加上了27R电阻



Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C，Type-A	2MB	-	板载 PIO-USB Type-A 接口
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 触摸屏
1.43" 圆形触摸AMOLED版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.69" 圆角触摸LCD版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸 触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸 触摸屏
2.8" 触摸LCD版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
