【jlc专栏】专业版 eda 中，如何获取并借用现有PCB中的封装？

简短不看版：直接复制器件

1. 在原PCB中选中目标器件，按 Ctrl+C 复制。

2. 切换到新PCB，按 Ctrl+V 粘贴，该器件的封装会自动添加到新项目的库中。

3. 然后在相应的原理图中，对应的原件更新封装即可。

正文

在嘉立创EDA专业版中，要获取并借用现有PCB中的封装，可采用以下的方法（推荐方法二）

方法一：文件导出导入法

---

步骤1：打开PCB文件

1. 打开包含目标封装的PCB设计文件。

2. 确认需要借用的封装所在的器件（如电阻、电容、IC等）。

---

步骤2：导出封装库

1. 方法一：从PCB直接导出封装

   • 在PCB界面，右键点击目标器件，选择 “封装” 或 “属性”。

   • 查找封装名称（如 R0805、SOP-8），记录名称备用。

   • 顶部菜单选择 “工具” → “封装管理器”，找到对应封装后导出为本地库文件（如 .JSON 或 .LP 格式）。

2. 方法二：通过元件库导出

   • 在左侧导航栏打开 “元件库” 面板。

   • 搜索目标器件，右键其封装选择 “导出” 或 “另存为” 到本地。

---

步骤3：导入封装到新项目

1. 打开需要借用封装的新PCB项目。

2. 顶部菜单选择 “工具” → “封装管理器” → “导入”，加载之前导出的封装文件。

3. 或直接在元件库面板中点击 “导入”，将封装添加到当前库中。

---

方法二：直接复制器件（快捷方法）（推荐）

1. 在原PCB中选中目标器件，按 Ctrl+C 复制。

2. 切换到新PCB，按 Ctrl+V 粘贴，该器件的封装会自动添加到新项目的库中。

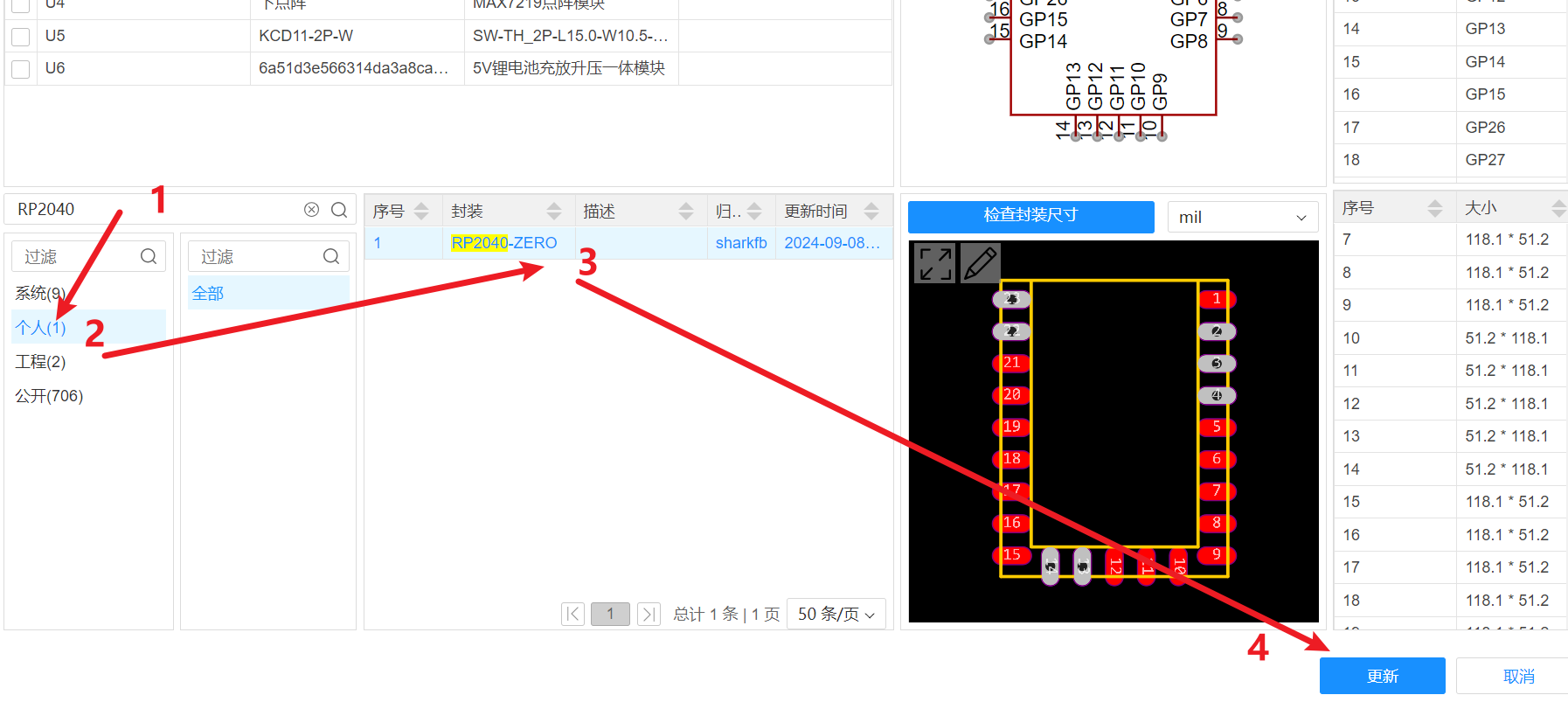

3. 然后在相应的原理图中，对应的原件更新封装即可。



---

注意事项

• 封装名称冲突：如果新项目中已有同名封装，系统可能会提示覆盖或重命名，建议检查兼容性。

• 3D模型关联：若需保留3D模型，导出时需确认是否包含STEP文件。

• 嘉立创云端库：如果封装来自嘉立创官方库，可直接在元件库中搜索名称调用，无需手动导出。

---

通过以上方法，你可以快速复用现有PCB中的封装到新设计中。如果遇到格式问题，可尝试将封装保存为通用格式（如IPC-7351）后再导入。
