OpenPLC源码分析（一）概述

OpenPLC项目由两个部分组成：Runtime和Editor，Editor没有开源，而Runtime的开源地址为：https://github.com/thiagoralves/OpenPLC_v3

首先做好准备工作（后来发现这些步骤都非必须的，可以忽略）：

（1）VSCode配置C++环境：https://blog.xi-xu.me/Getting-Started-with-VS-Code-C/

（2）下载Keil5：https://mp.weixin.qq.com/s/RDXclumIiSAoLDSGIJ0_vQ

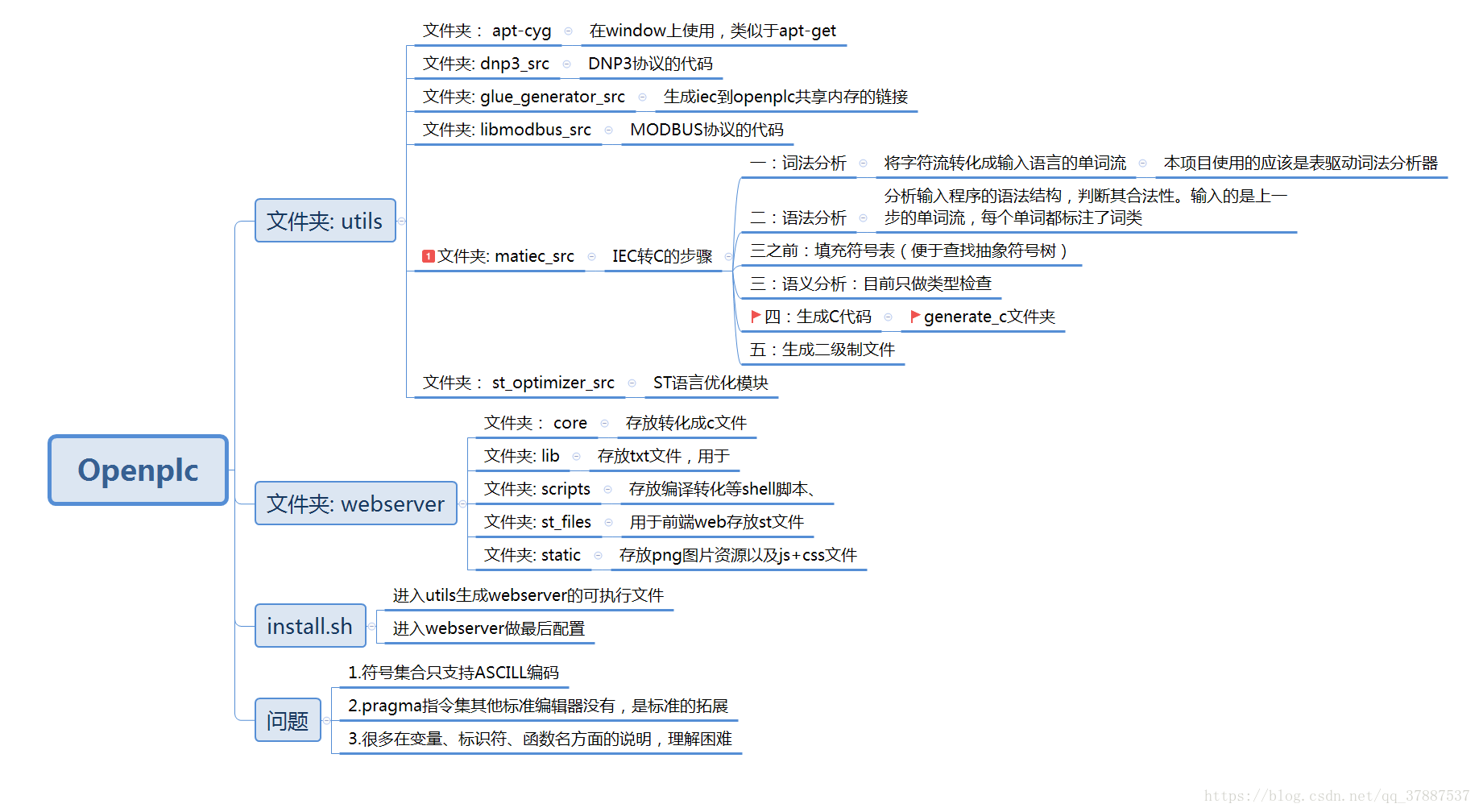

然后整体了解一下Runtime项目的整体架构，下图参考：https://blog.csdn.net/qq_37887537/article/details/81030534

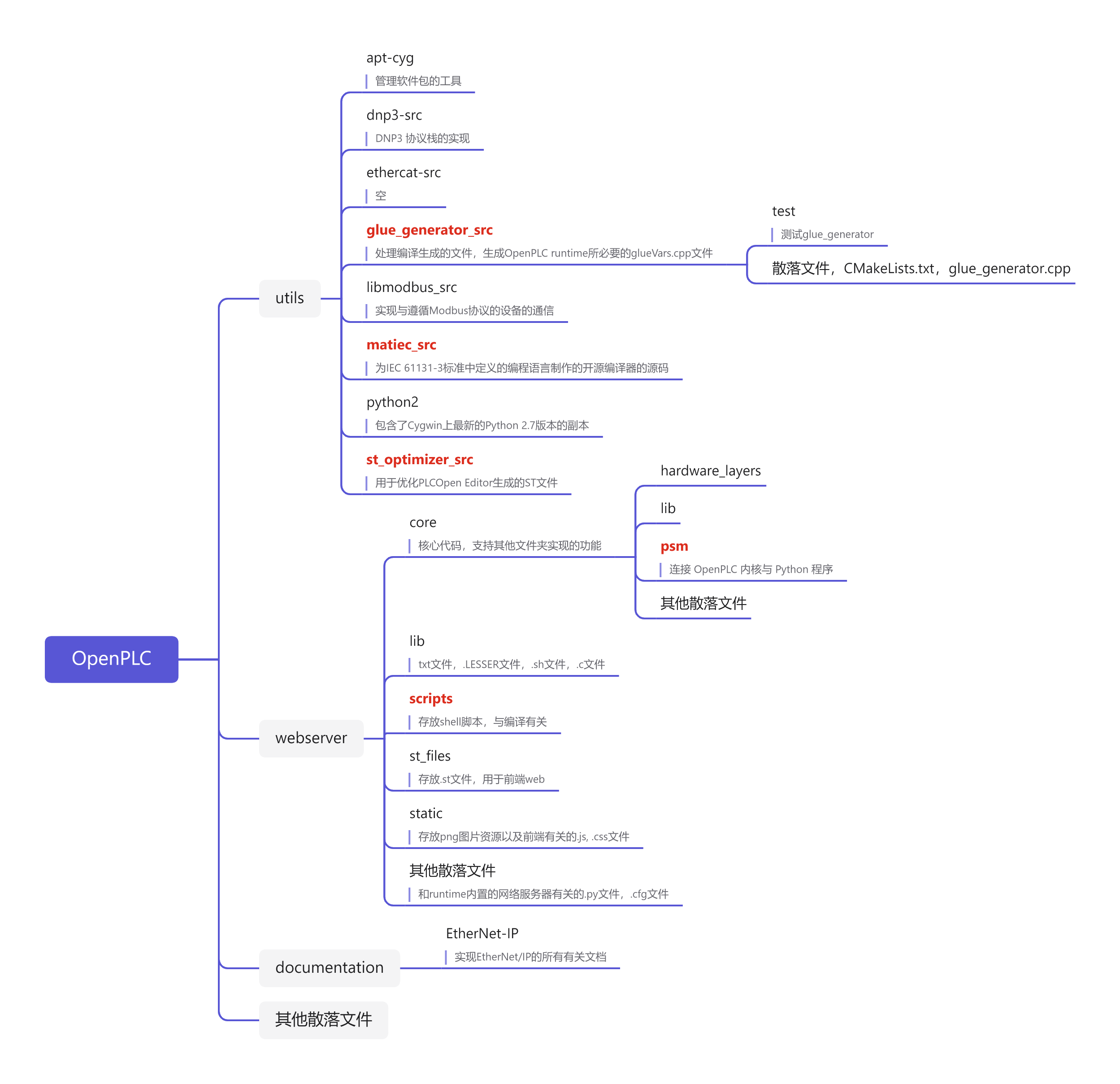

我也画了一个架构图：

一、其他散落文件

  • .sh  UNIX/LINUX操作系统的脚本文件

  • .db  数据库文件
  • .conf, .yml  配置文件
  • .gitattributes  配置git系统

  • .gitignore  告诉git不要跟踪的文件

二、documentation

其中包含一个EtherNet-IP文件夹，其中有实现EtherNet/IP的所有相关文档

1、PCCC Documentation

PCCC.cpp会实现所有EtherNet/IP功能，这是有关的技术文档

2、Definition of Done

OpenPLC的期望功能及完成情况，主要是通信方面

3、ENIP.cpp Documentation

ENIP.cpp有所有EtherNet/IP有关的接口，这是有关的技术文档

4、PCCC Address Mapping

PLC寄存器地址映射关系，主要包括以下几个寄存器

  • Coil Registers  线圈寄存器（？）
  • Discrete Input Registers
  • Holding Registers（3个，分别是模拟输出，通用16位，通用32位）

5、Testing Method OpenPLC

测试OpenPLC的所有方法

（1）OpenPLC runtime ——> Virtual PLC

（2）Cygwin ——> 在Windows上运行本该运行在Linux上的应用

（3）Wireshark ——> 抓包工具，验证内容是否发送和接收

（4）AdvancedHMI ——> HMI 用来测试程序

         具体介绍了如何下载使用AdvancedHMI，同时介绍了如何设置AdvancedHMI来测试OpenPLC项目实现的功能。



AdvancedHMI Tests

所有的测试和验证都可以使用阶梯逻辑文件“alltest3.st”和单个Advanced HMI setup来完成。Wireshark也会检查报文的格式是否正确。

（一）功能

PCCC支持三种不同的读写操作

  • Protected Logical Read 用于从内存中读取数据
  • Protected Logical Write 用于将数据按字节写入内存
  • Protected Logical Write with Mask 用于将数据按位写入内存

（二）支持的文件类型

PCCC协议将数据存储在“文件”中被阻塞的内存部分中，每个部分都有相应的文件类型和文件编号。

OpenPLC实现了四种文件类型:

  • Input Logical by Slot
  • Output Logical by Slot
  • Integer
  • Float

（三）具体测试

介绍了以下功能的具体测试方法，在只介绍各个功能

  • Read Digital Output: PLC会从digital output memory返回一个二进制值
  • Read Digital Input: PLC从digital input memory返回一个二进制值
  • Read Integer: PLC从memory中返回一个整数值
  • Read Float: PLC会从memory中返回一个浮点数
  • Write Digital Output: PLC将一个二进制值写入digital output memory
  • Write Integer: PLC将一个整数值写入memory
  • Write Float: PLC将一个浮点数写入memory

三、webserver

 1. scripts文件夹

包括两个shell脚本，change_hardware_layer.sh和compile_program.sh

(1) change_hardware_layer.sh

作用：根据传入的参数设置相应的硬件层和平台信息

代码流程为：

第3步具体使用一系列的 if-elif-else 条件语句实现，每个条件块都包括以下步骤：

  • 激活相应的硬件层驱动文件：复制相应的 .cpp 文件（在core/hardware_layers文件夹中）到 hardware_layer.cpp。
  • 设置平台信息，通过在 openplc_platform 和 openplc_driver 文件中写入相应的值

(2) compile_program.sh

 作用：根据不同的平台和硬件驱动类型编译程序，生成相应平台上的可执行文件

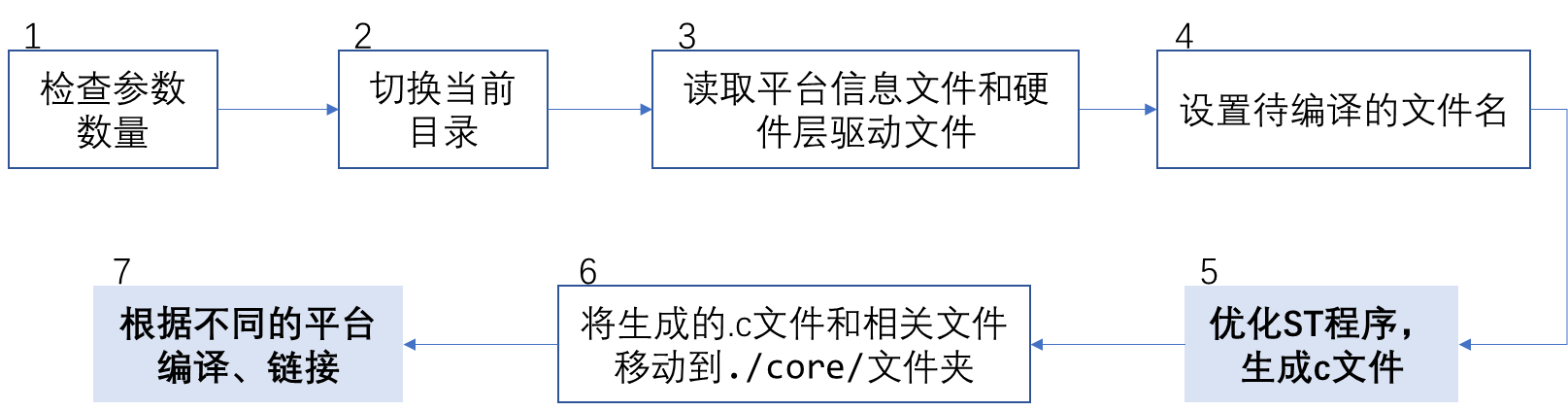

代码流程为：

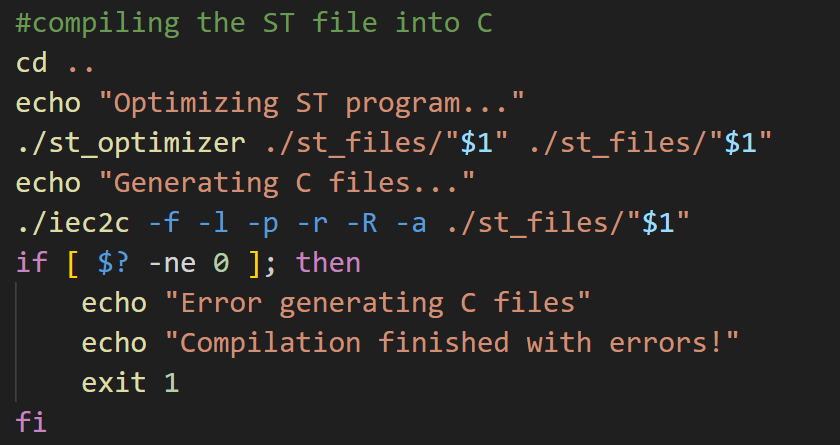

①第5步的代码

./st_optimizer的绝对路径应该是：OpenPLC_v3-master\utils\st_optimizer_src\st_optimizer_src.cpp

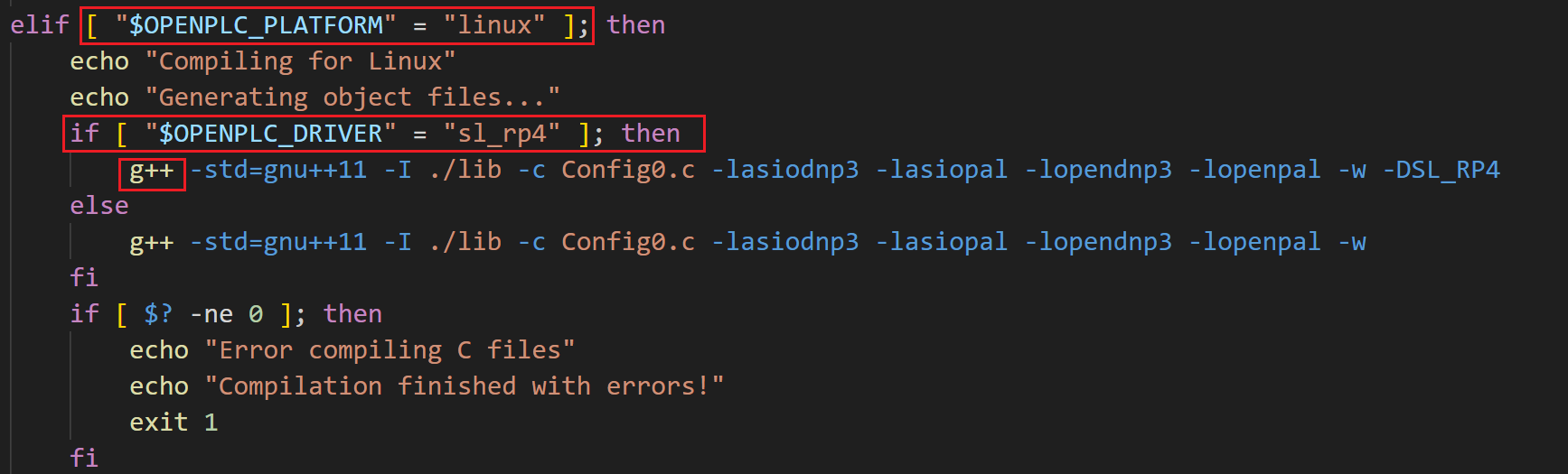

②第7步中将平台分为三种，Windows、Linux、Raspberry Pi，以Linux为例

2. lib文件夹

包括很多.txt文件，.LESSER文件，.sh文件，.c文件

（1）COPYING.LESSER

这是GNU Lesser General Public License（LGPL）的第3版。

LGPL是一种自由软件许可证，它是GNU General Public License（GPL）的一个较为宽松的替代版本。LGPL允许在某些条件下将库用于非开源软件而无需公开该软件的源代码。

（2）create_standard_function_txt.sh

作用：生成满足IEC 61131-3标准中定义的各种函数，用于产生特定数据类型的标准函数的声明和定义。

（3）很多.txt文件

目前看来都是Structured Text(ST)的文件，应该是为了(2)中生成函数（但目前还不知道怎么弄的）

（4）test_iec_std_lib.c

主函数为空，包含头文件："iec_std_lib.h"，头文件位于：OpenPLC_v3-master\webserver\core\lib\iec_std_lib.h

3. core文件夹

包含3个文件夹和多个散落文件

（1）hardware_layers文件夹

支持scripts文件夹中change_hardware_layer.sh中有关操作

（2）lib文件夹

一些.h头文件，是和通信、IEC 61131-3标准功能块库有关的代码

（3）psm文件夹

 其中包括三个文件

①main.original/main.py：与OpenPLC Python SubModule (PSM)有关。PSM是连接 OpenPLC 内核与 Python 程序的桥梁。PSM 允许使用 Python 直接连接 OpenPLC IO，甚至使用普通 Python 为扩展板编写驱动程序。PSM API 非常简单，只有几个函数。

给出了一个用PSM的示例代码，可以通过PSM与OpenPLC核心连接，实现对OpenPLC的IO操作。

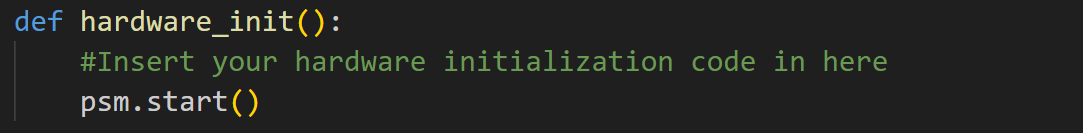

硬件初始化的有关代码，可能有必要继续深入

注：.original文件好像是maven打包jar包时才会生成的？



 ②psm.py:  给出了一个使用 pymodbus 库实现的 Modbus TCP 服务器的示例

注1：Modbus TCP服务器是一种实现了Modbus通信协议的服务器，通过TCP/IP网络提供数据交换服务。

Modbus是一种用于工业自动化领域的通信协议，它通常用于连接和控制自动化设备，例如传感器、执行器、PLC等。在Modbus TCP服务器负责处理来自客户端的请求，执行相应的操作，并返回结果。

 注2：pymodbus 是一个用于处理 Modbus 协议的 Python 库，括 Modbus TCP 和 Modbus RTU 的支持。

（4）其他散落文件

 实现了在OpenPLC中支持TCP、EtherNet/IP、Ethercat、Modbus、DNP3、ENIP等通信协议

 四、utils文件夹

1、matiec_src文件夹

（下段内容来自 readme文件）

作用：为IEC 61131-3标准中定义的编程语言制作的开源编译器，用于PLC

该标准定义了5种编程语言：

  • IL（指令列表）：一种文本编程语言，与汇编语言相似。
  • ST（结构化文本）：一种文本编程语言，与Pascal相似。
  • FBD（功能块图）：一种图形编程语言，与基于小规模集成电路（IC）的电路图相似（计数器，与/或/XOR等逻辑门，定时器等）。
  • LD（梯形图）：一种图形编程语言，与基于继电器的电路图相似（用于基本的有线逻辑控制器）。
  • SFC（顺序功能图）：一种图形编程语言，定义了一个状态机，主要基于Grafcet（也可以以文本格式表达）。

在上述5种语言中，标准为IL、ST和SFC定义了文本表示形式。OpenPLC目标是支持这三种语言（只要它们以标准中定义的文本格式表达的）

目前，matiec项目生成两个编译器：iec2c和iec2iec，它们接受相同的输入——包含ST、IL和/或SFC代码的文本文件。

iec2c编译器生成等效于输入文件中表示的IEC 61131-3代码的ANSI C代码。

iec2iec编译器生成等效于输入文件中表示的IEC 61131-3代码的IEC 61131-3代码。

这个编译器工作在4（+1）个阶段：

  1. 阶段1 - 词法分析器（使用flex实现）
  2. 阶段2 - 语法解析器（使用bison实现）
  3. 阶段pre3 - 填充符号表（为抽象符号树中的符号提供搜索的符号表）
  4. 阶段3 - 语义分析器（目前仅执行类型检查，还未实现）
  5. 阶段4 - 代码生成器（使用gcc、javac等工具，生成ANSI C代码）

还有一个额外的阶段5 - 二进制代码生成器，由用户显式调用（不集成到matiec编译器中）。

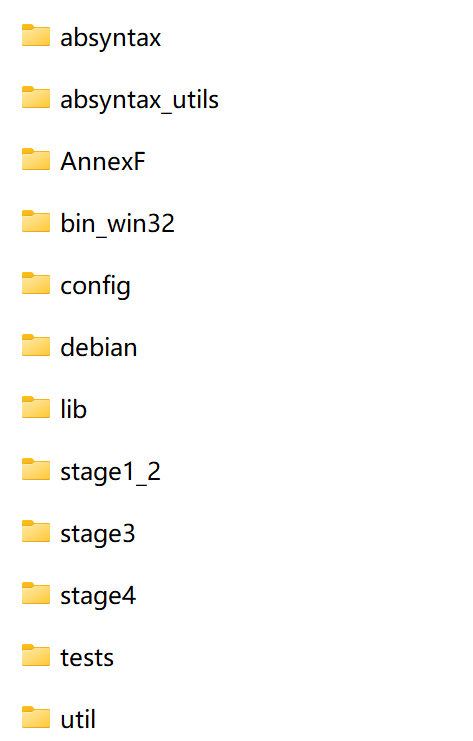

具体内容还未看，包含多个文件夹，如下

2、libmodbus_src文件夹

实现与遵循Modbus协议的设备的通信（数据发送/接收）

3、glue_generator_src文件夹

包含一个文件夹和两个文件：

①CMakeLists.txt

一个CMake构建脚本，用于OpenPLC glue generator。glue generator接收MATIEC编译器生成的C代码，然后生成必要的代码，将MATIEC代码与OpenPLC runtime绑定在一起。

 ②glue_generator.cpp

作用：读取MATIEC编译器生成的LOCATED_VARIABLES.h文件，解析其中的IEC变量信息，然后生成OpenPLC runtime所需的glueVars.cpp文件。

也有人说是，生成iec到openplc共享内存的链接

③test文件夹

测试glue_generator

4、dnp3-src文件夹

实现DNP3协议栈，支持在多个并发的 TCP 会话或进行大规模设备模拟等场景中使用。在此省略具体内容。

5、apt-cyg文件夹

一个 Bash 脚本，用于在 Cygwin 环境下安装类似于 Debian 的 apt-get 工具的工具，被命名为apt-cyg 。该脚本的主要功能是简化在 Cygwin 中安装软件包的过程，类似于在 Debian 系统中使用 apt-get 进行软件包管理。
