RBAC表结构设计

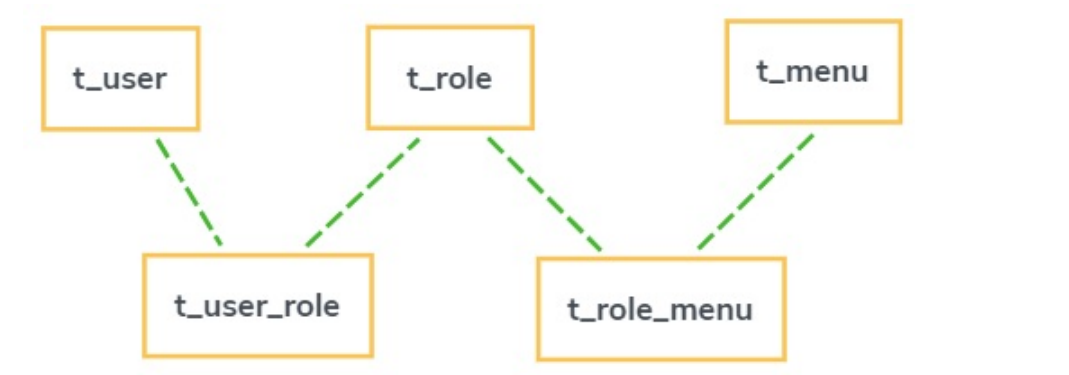

在权限系统中，最核心的三张表为：用户表、角色表和菜单表（权限表），它们间的关系通常采用经典的 RBAC（Role-Based Access Control，基于角色的访问控制）模型。简单来说就是一个用户拥有若干角色，每一个角色拥有若干权限。这样就构造成 “用户-角色-权限” 的授权模型。在这种模型中，用户与角色之间，角色与权限之间，一般都是多对多的关系，如下图所示：

比如获取用户名为 BNTang 的用户权限过程为：

1. 通过 BNTang 的 user_id 从 t_user_role 表获取对应的 role_id；
2. 通过第1步获取的 role_id 从 t_role_menu 表获取对应的 menu_id；
3. 通过第2步获取的 menu_id 从 t_menu 获取 menu 相关信息（t_menu 表的 permission 为权限信息）。

下面开始设计这5张表（三张主表，两张关联表）。

在开始之前，我们需要安装MySQL（已经安装过的略过），这里采用5.7版本

https://dev.mysql.com/downloads/file/?id=487685，下载后直接安装即可。

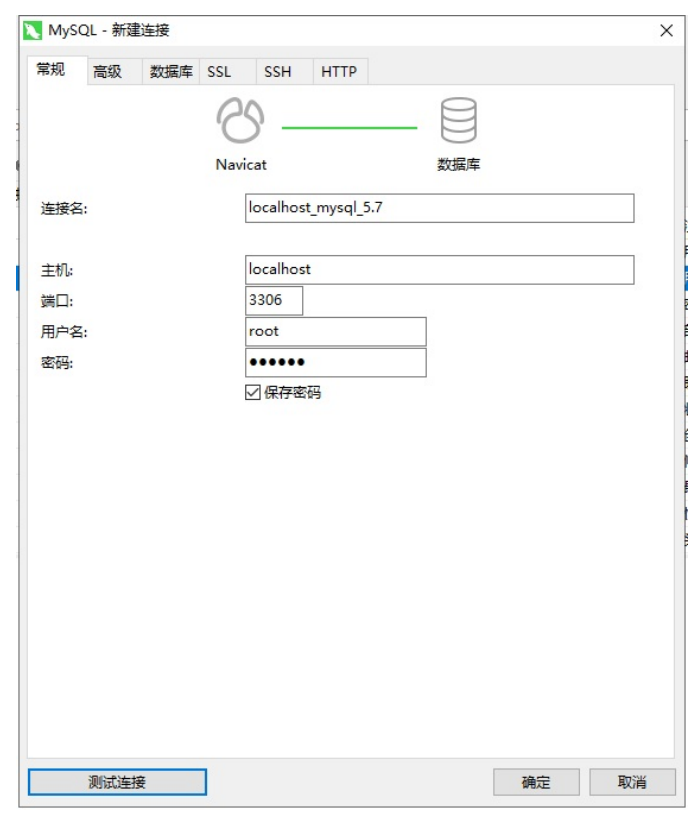

安装好 MySQL 后，使用数据库连接工具创建一个名称为 bntang_cloud_base 的数据库，个人使用的是Navicat，所
以这里以Navicat为例。点击Navicat的连接按钮，类型选MySQL，连接刚刚安装好的MySQL数据库:

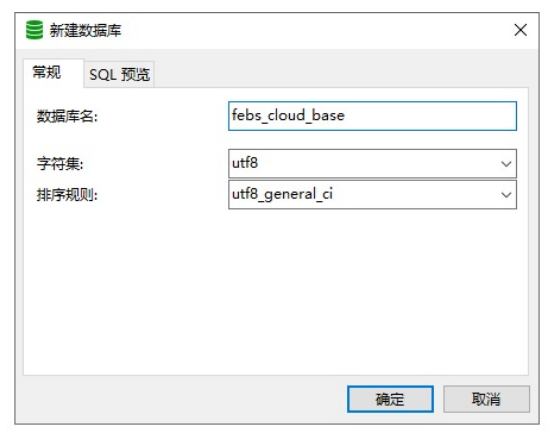

连接成功后，在新建的连接上右键选择新建数据库：

至此，数据库创建完毕，下面开始创建数据表。

t_user 表结构设计

t_user 表为用户表，用于存储用户信息。表结构如下所示:

字段名	类型	长度	null	主键	注释
USER_ID	bigint	20	否	是	用户ID
USERNAME	varchar	50	否	否	用户名
PASSWORD	varchar	128	否	否	密码
DEPT_ID	bigint	20	是	否	部门ID
EMAIL	varchar	128	是	否	邮箱
MOBILE	varchar	20	是	否	联系电话
STATUS	char	1	否	否	状态 0 锁定 1 有效
CREATE_TIME	datetime	0	否	否	创建时间
MODIFY_TIME	datetime	0	是	否	修改时间
LAST_LOGIN_TIME	datetime	0	是	否	最近访问时间
SSEX	char	1	否	否	性别 0男 1女 2保密
AVATAR	varchar	100	否	是	头像
DESCRIPTION	varchar	100	是	否	描述

其中，因为 SEX 为 MySQL 关键字，所以使用 SSEX 代替了。

对应的建表语句为：

CREATE TABLE `t_user`  (
  `USER_ID` bigint(20) NOT NULL AUTO_INCREMENT COMMENT '用户ID',
  `USERNAME` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '用户名',
  `PASSWORD` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '密码',
  `DEPT_ID` bigint(20) NULL DEFAULT NULL COMMENT '部门ID',
  `EMAIL` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '邮箱',
  `MOBILE` varchar(20) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '联系电话',
  `STATUS` char(1) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '状态 0锁定 1有效',
  `CREATE_TIME` datetime(0) NOT NULL COMMENT '创建时间',
  `MODIFY_TIME` datetime(0) NULL DEFAULT NULL COMMENT '修改时间',
  `LAST_LOGIN_TIME` datetime(0) NULL DEFAULT NULL COMMENT '最近访问时间',
  `SSEX` char(1) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '性别 0男 1女 2保密',
  `AVATAR` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '头像',
  `DESCRIPTION` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '描述',
  PRIMARY KEY (`USER_ID`) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 1 CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = '用户表' ROW_FORMAT = Dynamic;

往表里插入一条数据：

INSERT INTO `t_user`
VALUES (1, 'BNTang', '$2a$10$gzhiUb1ldc1Rf3lka4k/WOoFKKGPepHSzJxzcPSN5/65SzkMdc.SK', 1, '303158131@qq.com',
        '17788888888', '1', '2019-06-14 20:39:22', '2019-07-19 10:18:36', '2019-08-02 15:57:00', '0', 'default.jpg',
        '我是帅比作者。');

密码为 1234qwer 经过 BCryptPasswordEncoder 加密后的值。

t_role 角色表设计

t_role 表为角色表，用于存储角色信息。表结构如下所示:

字段名	类型	长度	null	主键	注释
ROLE_ID	bigint	20	否	是	角色ID
ROLE_NAME	varchar	10	否	否	角色名称
REMARK	varchar	100	是	否	角色描述
CREATE_TIME	datetime	0	否	否	创建时间
MODIFY_TIME	datetime	0	是	否	修改时间

对应的建表语句为：

CREATE TABLE `t_role`  (
  `ROLE_ID` bigint(20) NOT NULL AUTO_INCREMENT COMMENT '角色ID',
  `ROLE_NAME` varchar(10) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '角色名称',
  `REMARK` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '角色描述',
  `CREATE_TIME` datetime(0) NOT NULL COMMENT '创建时间',
  `MODIFY_TIME` datetime(0) NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`ROLE_ID`) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 1 CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = '角色表' ROW_FORMAT = Dynamic;

往表里插入一条数据：

INSERT INTO `t_role`
VALUES (1, '管理员', '管理员', '2019-08-08 16:23:11', '2019-08-09 14:38:59');

t_menu 表结构设计

t_menu 为菜单表，用于存储菜单、按钮及其对应的权限标识，表结构如下：

字段名	类型	长度	null	主键	注释
MENU_ID	bigint	20	否	是	菜单/按钮ID
PARENT_ID	bigint	20	否	否	上级菜单ID
MENU_NAME	varchar	50	否	否	菜单/按钮名称
PATH	varchar	255	否	否	对应路由path
COMPONENT	varchar	255	否	否	对应路由组件component
PERMS	varchar	50	是	否	权限标识
ICON	varchar	50	是	否	图标
TYPE	char	2	否	否	类型 0菜单 1按钮
ORDER_NUM	double	20	是	否	排序
CREATE_TIME	datetime	0	否	否	创建时间
MODIFY_TIME	datetime	0	否	否	修改时间

对应的建表语句为：

CREATE TABLE `t_menu`  (
  `MENU_ID` bigint(20) NOT NULL AUTO_INCREMENT COMMENT '菜单/按钮ID',
  `PARENT_ID` bigint(20) NOT NULL COMMENT '上级菜单ID',
  `MENU_NAME` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '菜单/按钮名称',
  `PATH` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '对应路由path',
  `COMPONENT` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '对应路由组件component',
  `PERMS` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '权限标识',
  `ICON` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '图标',
  `TYPE` char(2) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '类型 0菜单 1按钮',
  `ORDER_NUM` double(20, 0) NULL DEFAULT NULL COMMENT '排序',
  `CREATE_TIME` datetime(0) NOT NULL COMMENT '创建时间',
  `MODIFY_TIME` datetime(0) NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`MENU_ID`) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 1 CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = '菜单表' ROW_FORMAT = Dynamic;

插入几条数据：

INSERT INTO `t_menu` VALUES (1, 0, '系统管理', '/system', 'Layout', NULL, 'el-icon-set-up', '0', 1, '2017-12-27 16:39:07', '2019-07-20 16:19:04');
INSERT INTO `t_menu` VALUES (2, 1, '用户管理', '/system/user', 'bntang/system/user/Index', 'user:view', '', '0', 1, '2017-12-27 16:47:13', '2019-01-22 06:45:55');
INSERT INTO `t_menu` VALUES (3, 2, '新增用户', '', '', 'user:add', NULL, '1', NULL, '2017-12-27 17:02:58', NULL);
INSERT INTO `t_menu` VALUES (4, 2, '修改用户', '', '', 'user:update', NULL, '1', NULL, '2017-12-27 17:04:07', NULL);
INSERT INTO `t_menu` VALUES (5, 2, '删除用户', '', '', 'user:delete', NULL, '1', NULL, '2017-12-27 17:04:58', NULL);

t_user_role 表结构设计

t_user_role 表用于关联用户和角色表，表结构如下所示：

字段名	类型	长度	null	主键	注释
USER_ID	bigint	20	否	否	用户ID
ROLE_ID	bigint	20	否	否	角色ID

对应的建表语句为：

CREATE TABLE `t_user_role`  (
  `USER_ID` bigint(20) NOT NULL COMMENT '用户ID',
  `ROLE_ID` bigint(20) NOT NULL COMMENT '角色ID'
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = '用户角色关联表' ROW_FORMAT = Dynamic;

插入一条数据：

INSERT INTO `t_user_role` VALUES (1, 1);

通过这条数据，user_id 为 1 的用户和 role_id 为 1 的角色进行了关联，即 BNTang 用户角色为管理员。

t_role_menu 表结构设计

t_role_menu 用于关联角色和菜单表，表结构如下所示：

字段名	类型	长度	null	主键	注释
ROLE_ID	bigint	20	否	否	角色ID
MENU_ID	bigint	20	否	否	菜单/按钮ID

对应的建表语句为：

CREATE TABLE `t_role_menu`  (
  `ROLE_ID` bigint(20) NOT NULL,
  `MENU_ID` bigint(20) NOT NULL
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = '角色菜单关联表' ROW_FORMAT = Dynamic;

插入一些数据:

INSERT INTO `t_role_menu` VALUES (1, 1);
INSERT INTO `t_role_menu` VALUES (1, 2);
INSERT INTO `t_role_menu` VALUES (1, 3);
INSERT INTO `t_role_menu` VALUES (1, 4);
INSERT INTO `t_role_menu` VALUES (1, 5);

通过这些数据，管理员角色已经拥有系统管理、用户管理、新增用户、修改用户和删除用户权限。

t_dept 表结构设计

在 t_user 表中，有个 dept_id 字段，表示用户对应的部门。t_dept 表用于存储部门信息，它本质上和 RBAC 没啥关系，一般用于控制数据权限。t_dept 表结构如下所示:

字段名	类型	长度	null	主键	注释
DEPT_ID	bigint	20	否	是	部门ID
PARENT_ID	bigint	20	否	否	上级部门ID
DEPT_NAME	varchar	100	否	否	部门名称
ORDER_NUM	double	20	是	否	排序
CREATE_TIME	datetime	0	否	否	创建时间
MODIFY_TIME	datetime	0	是	否	修改时间

对应的建表语句为：

CREATE TABLE `t_dept`  (
  `DEPT_ID` bigint(20) NOT NULL AUTO_INCREMENT COMMENT '部门ID',
  `PARENT_ID` bigint(20) NOT NULL COMMENT '上级部门ID',
  `DEPT_NAME` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '部门名称',
  `ORDER_NUM` double(20, 0) NULL DEFAULT NULL COMMENT '排序',
  `CREATE_TIME` datetime(0) NULL DEFAULT NULL COMMENT '创建时间',
  `MODIFY_TIME` datetime(0) NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`DEPT_ID`) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 1 CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = '部门表' ROW_FORMAT = Dynamic;

插入一条部门数据：

INSERT INTO `t_dept` VALUES (1, 0, '开发部', 1, '2018-01-04 15:42:26', '2019-01-05 21:08:27');
