SV Assertion



当时钟与信号同时跳变时，立即断言采集的是跳变后的电平，并发断言采集的是跳变前的电平。

1.立即断言 Immediate Assertions

　　立即断言检查当前仿真时间的条件，相当于 if else , 需要放在过程块中。

语法：

　　   labels: assert(expression)  action_block;

其中：

　　   action block 操作块在断言表达式的求值之后立即执行

　　   操作块指定在断言成功或失败时采取什么操作

　　   action_block: pass_statement; else fail_statement;

例子：

　　   assert(expression)   $display("expression evaluates to true");    else      $fatal("expression evaluates to false");

断言失败else：

　　　　　　可以用$fatal      $error     $warning   $info打印

例子：

　　　　always @(posedge clk) begin

　　　　　　check_a_and_b:assert (a&&b)       $display("a&&b is true");

　　　　　　else       $error("a&&b is false");

　　　　 end

2.并发断言 Concurrent Assertions

并发断言检查跨越多个时钟周期的事件序列。

我们可以认为并发断言是一个连续运行的模块，为整个仿真过程检查信号，所以需要在并发断言内指定一个采样时钟。

       并发断言仅在有时钟周期的情况下出现

　　测试表达式是基于所涉及变量的采样值在时钟边缘进行计算的

　　可以在过程块、module、interface和program块内定义并发断言

　　区别并发断言和立即断言的关键字是property　　

并发断言格式：

　　　　断言名：assert property (判断条件)  actionblock;

例子：

　　　　check_a_and_b:assert property(@(posedge clk) (a&&b)) $display("a&&b is true"); else  $error("a&&b is false");

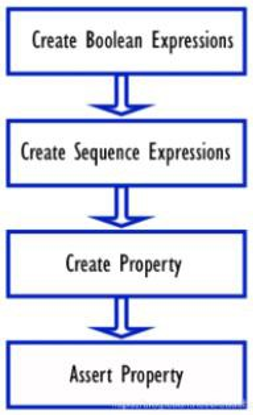

层次结构：

　　　　由低到高为：boolean expressions 布尔表达式     sequence序列   property属性

Sequence序列：

　　　　特性：1.可带参数 2.在property中被调用 3.可定义局部变量 4.可定义时钟周期

　　　　格式：sequence name_of_sequence(参数);

　　　　　　　　……

　　　　　　　endsequence

　　　　例子：sequence seq_a_and_b;

　　　　　　　　  @(posedge clk) a&&b;

　　　　　　    endsequence

　　　　　　    // 在 断 言 的 property 中 调 用 sequence

　　　　　　　 check_a_and_b: assert property(seq_a_and_b);

　　　　　　     check_a_and_b: assert property(seq_a_and_b)   $display("a&&b is true");

　　　　　　     else         $error("a&&b is false");

　　　　带参数的sequence例子：

　　　　　　　 sequence seq1(signal1,signal2);

　　　　　　　　    @(posedge clk) signal1&&signal2;

　　　　　　　 endsequence

　　　　　　　// 在 断 言 的 property 中 调 用sequence

　　　　　　    check_a_and_b:assert property(seq1(a,b));

　　　　　　    check_a_and_b: assert property(seq1(a,b))   $display("a&&b is true");

　　　　　　    else    $error("a&&b is false");

　　　　带时序关系的sequence ：

　　　　　　　在SVA中时钟延时用符号"##"来表示，如"##2"表示延时两个时钟周期；

　　　　　　    sequence seq2;

　　　　　　　　　@(posedge clk) a ##2 b ;

　　　　　　    endsequence

　　　　　　    //在断言的property中调用sequence

　　　　           check_a_and_b: assert property(seq2);

　　　　　　　其实也可以这样写

                          sequence seq2;

　　　　　　　　　 a ##2 b ;

　　　　　　    endsequence

　　　　　　    //在断言的property中调用sequence

　　　　           check_a_and_b: assert property(@(posedge clk)  seq2);

　　　　sequence内可以调用其它sequence：

　　　　　　    sequence seq1;

　　　　　　　　　 @(posedge clk) a&&b;

　　　　　　    endsequence

　　　　　　　sequence seq2;

　　　　　　　　　  seq1;

　　　　　　    endsequence

Property 属性

　　property是比sequence更高一层的单元，也是构成断言最常用的模块，其中最重要的性质是可以在property中使用蕴 含操作符(|-> |=>)；

       property格式：

　　　　property name_of_property(参数列表);

　　　　　　测试表达式或复杂的sequence；

　　　　endproperty

　　SVA提供了关键字 assert 来检查属性，assert的基本语法是：

　　　　 assertion_name: assert property(property_name)

　　　　 else $display("SVA error");

property与sequence的异同　

　　1.任何在sequence中的表达式都可以放到property中；

　　2.任何在property中的表达式也可以搬到sequence中，但是只有在property中才能使用蕴含操作符；

　　3.property中可以例化其他property和sequence，sequence中也可以调用其他的sequence，但是不能例化property；

　　4.property需要用cover /assert/assume 等关键字进行实例化，而sequence直接调用即可；



触发判断：$rose(a);   $fell(a);  $stable();    $changed();

周期延时：##n  ##[m:n]  ##[*]   ##[+]   a[*3]



多个事件行为关系：intersect(a, b)       a within b       a ##2 b a ##[1:3] b a ##[3:$] b     c throughout (a ##2 b)          @ (posedge clk) a |-> b     @ (posedge clk) a |=>##2 b

  　　　　　　　　@ (posedge clk) $past(a,2) == 1'b1       @ (posedge clk) a [*3] @ (posedge clk) a [*1:3] @ (posedge clk) a [->3]



总线的断言函数
