信号同步控制器 轻松无延时同步多种设备信号

机器视觉从业人员在进行设备调试时，常出现多种设备信号不同步，信号混乱现象，影响工作效率，为实现整个视觉系统中的各个应用单元之间无延时的同步信号，51camera推出了信号同步控制器--ZQC-T。它作为一款可编辑的信号源，适用于绝大多数的工业相机和采集卡。一经推出深受用户好评。

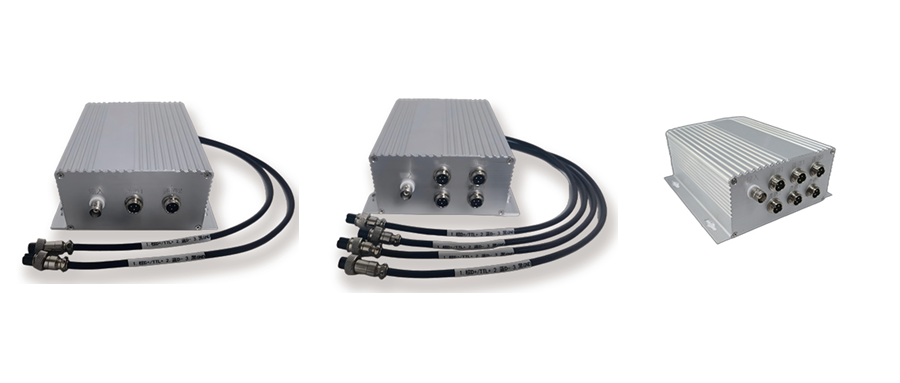

ZQC-T是一款多路可调信号源，具有多种模式输出，可同时输出多达6路信号，支持多种信号格式，支持差分于TTL信号输出，轻松同步多种设备，让复杂协同变得简单高效。根据输出数量该系列产品有2路、4路、6路可选。

ZQC-T系列产品特点
可同时提供多达6路的同步输出信号；
能提供多种脉冲模式；
最大频率可达300KHz，占空比调整区间为0.1%~99.9%；
可自主设定输出固定的脉冲个数；
具有外部信号延时触发功能；
配套上位机控制软件；
可输出5V~24V（单款产品单次仅可使用一种电压）的TTL、differential信号；

功能简介
连续脉冲模式
此模式下可持续输出频率最小0.1Hz，最大300KHz的信号，占空比可调整范围为0.1%~99.9%。低于1Hz的设置方式需打开10倍参数。
输出固定数量脉冲
此模式下用户可输入需要连续发出的脉冲数量，点击发送，即可按照用户输入的数量输出脉冲，输出结束后，恢复低电平。
外触发延时输出模式
此模式下用户可设置接到外部信号，延迟多长时间再输出脉冲；延迟时间、脉冲宽度可由用户自主设置。延迟时间与高电平脉宽时间之和为65000us（65ms）如需更长的延迟时间，可打开10倍参数选项，最大时间扩展到650000us（650ms）。
十倍频模式
在模式一，设置的频率，选择十倍参数模式后，频率会降低十倍，例如，当前设置为100Hz，选择10倍参数模式后，频率会变为10Hz；当频率为1Hz，选择倍频模式后，频率变为0.1Hz。在模式二，设置的延迟时间和脉宽时间，单位由us变为10us。例如，延迟时间200us，选择倍频模式后，延迟时间变为2000us。

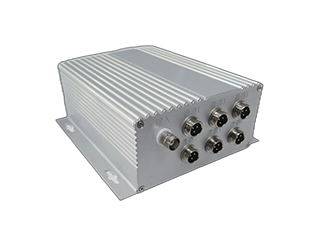

如上图，6路信号同步输出，1个孔是输入，6个孔为输出，通道1至通道6为输出信号。
该款信号同步控制器可轻松同步多个设备信号，实现整个视觉系统中的各个应用单元之间无延时的同步信号，为调试工作减少时间。
