Blender学习：论文写作要求｜图片｜视频

一、渲染基础设置

1.1 渲染部分

1.1.1 摄像机尺寸如何设置？

有两种方式：

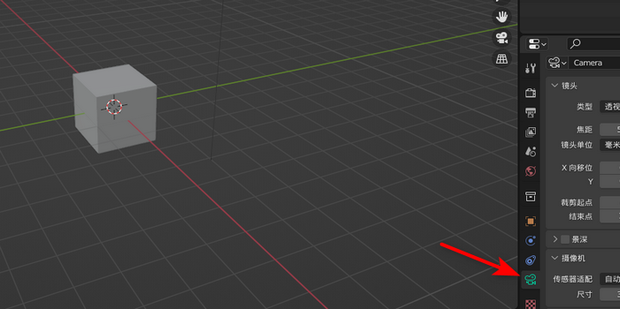

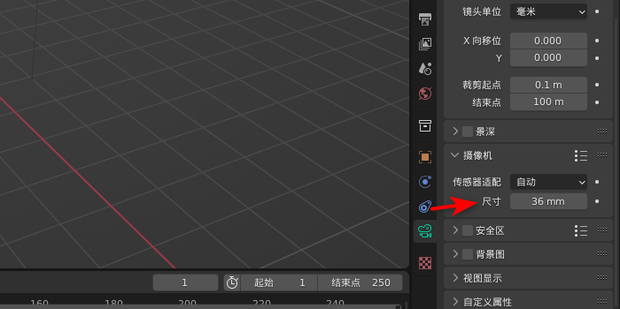

  • 尺寸修改：选中camera，点击右下摄像机属性，修改尺寸

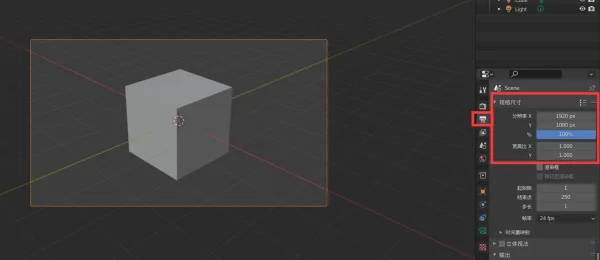

  • 渲染尺寸的长宽比例修改：点击渲染属性，修改分辨率大小

1.1.2 摄像机位置如何调整？

方法一：

  1. 首先是进入相机视角：点击如下按钮或者直接按0

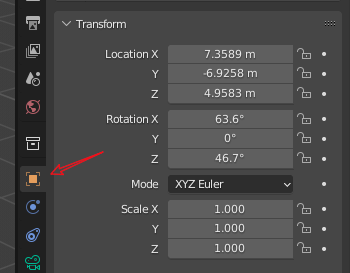

  2. 选中相机，在物体属性那里有locaiton和rotation，在相机视角调整会方便很多

    方法二：
    按快捷键n，显示隐藏菜单，选择view — camera to view勾选 — 进入相机视角 —— 用鼠标移动视角，相机也会跟着同步移动

1.1.3 渲染白色背景/地面

场景里的平面其实只是为了让物体在平面有个阴影，使我们视觉上产生“这个物体是放在一个平面上的”的空间立体感，但是放在白色背景下，这个灰色的、有边界的地面显得有些突兀，我们希望别出现这种边缘，同时地面也能和背景一样是白色的，在blender中我们可以只保留物体上的阴影但不渲染该物体

具体步骤：

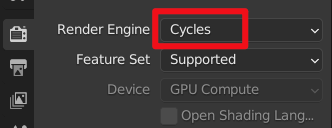

  1. 渲染方式改成Cycle

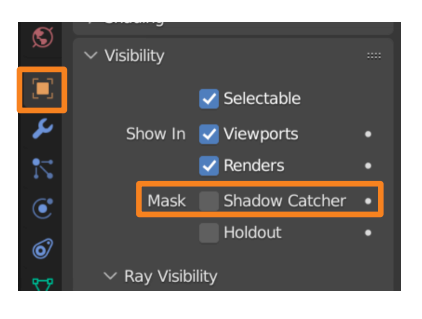

  2. 选中地面 — 对象属性 — Visibility — 勾选Shadow Catcher

1.1.4 后期修改图片阴影

渲染出来之后发现图片的阴影区域比想象中要大，而且还一眼让人看出了图片的边界。如果你对当前的物体光照效果很满意，而且想要保留投影在地面上的阴影，同时不想阴影区域那么大，我们可以在blender内对图片进行后期处理

具体步骤：

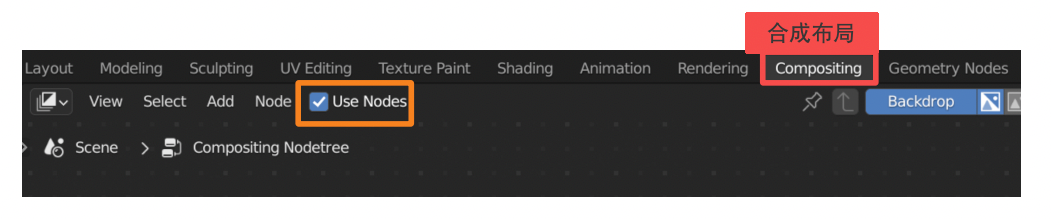

  1. Compositing布局 — 勾选 Use Nodes

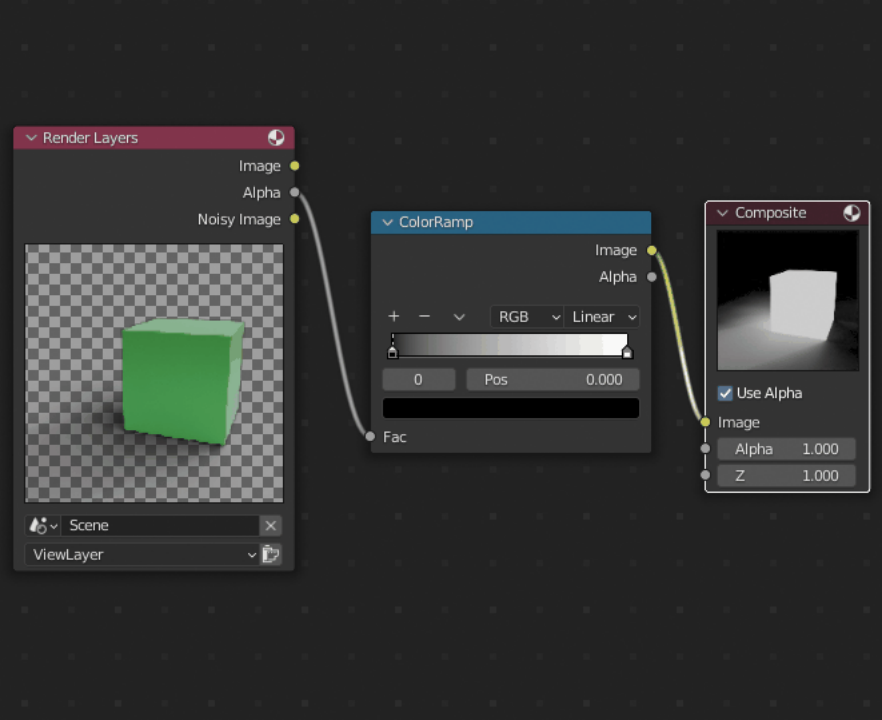

  2. Render Layers的Alpha连接到Composite的Image
  3. Shift+a添加ColorRamp节点插入到两个节点中间，调整灰色部分变黑，减少阴影部分大小

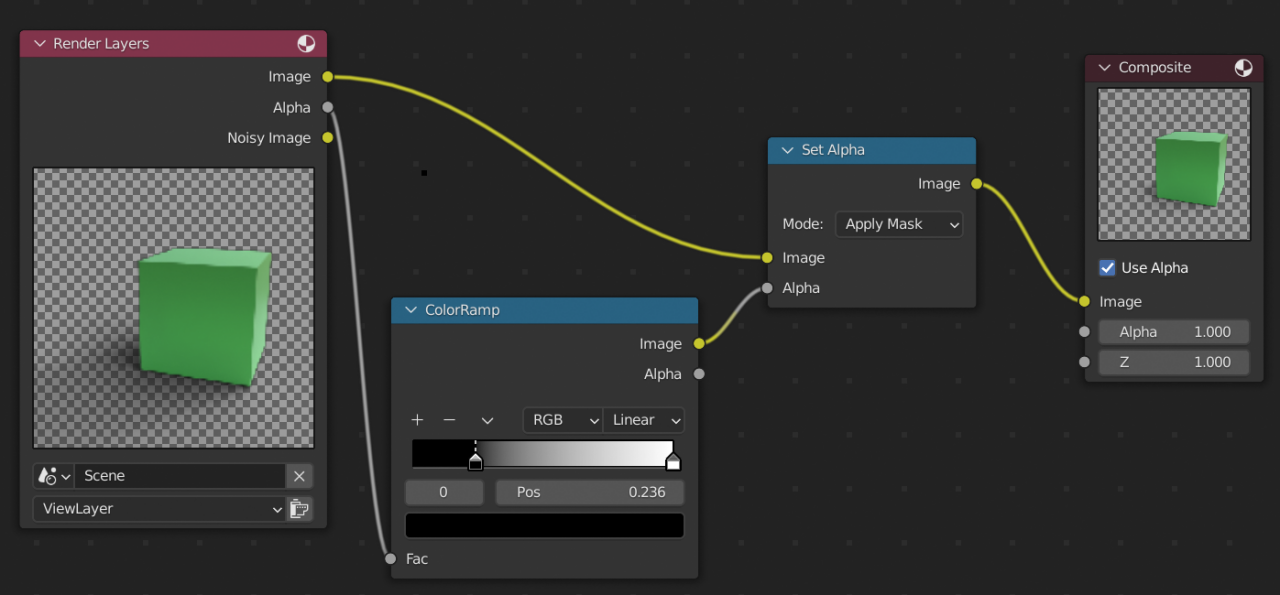

  4. Shift+a 添加 Set Alpha，按图下的方式连接节点，即可完成
  5. （Optional）上面做完就是足以放在论文里面的透明背景图片，但有时候你还是希望直接保存成一个白色背景的图片，而不是透明的，可以：

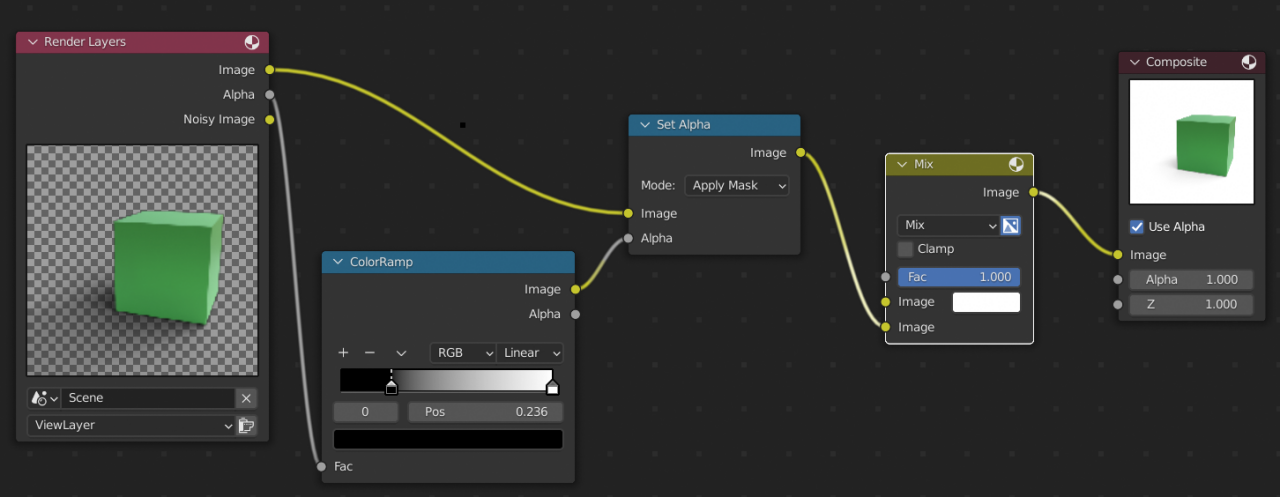

    Shift+a 添加 Mix节点，按下图方式连接即可

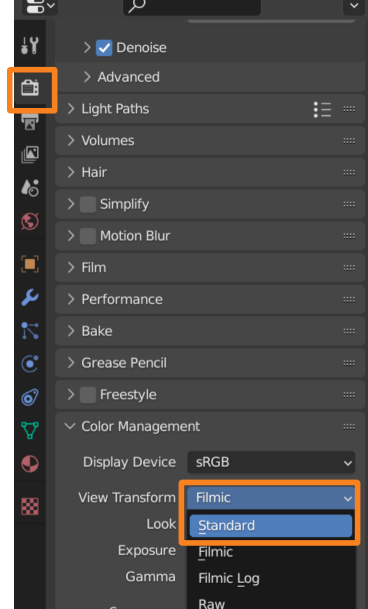

    （如果渲染后图片是灰色，是因为blemder默认色彩处理方式比较特别，叫Filmic，会让图片整体颜色偏灰，将其修改成Standard就好）

1.2 对象部分

1.2.1 如何快速调整物体的位移、缩放、旋转？

摁S为缩放 摁G为位移 摁R为旋转
在以上键位基础上再摁x/y/z，可以让其沿着世界坐标系的对应轴做相应操作；
重复摁一遍x/y/z，可以让其沿着自身坐标系（局部坐标系）对应轴做相应操作；
当物体在变化模式时，可以键盘输入想要变化的数值，程序会直接应用到变化上。

移动鼠标，物体跟着变化；
按鼠标左键确认操作；
按 esc 键取消操作。

当物体处于变化模式时,按下 shift + x / y / z / xx / yy / zz 键，可以让物体在除了该轴之外的其他方向进行变化。

1.2.2 材质

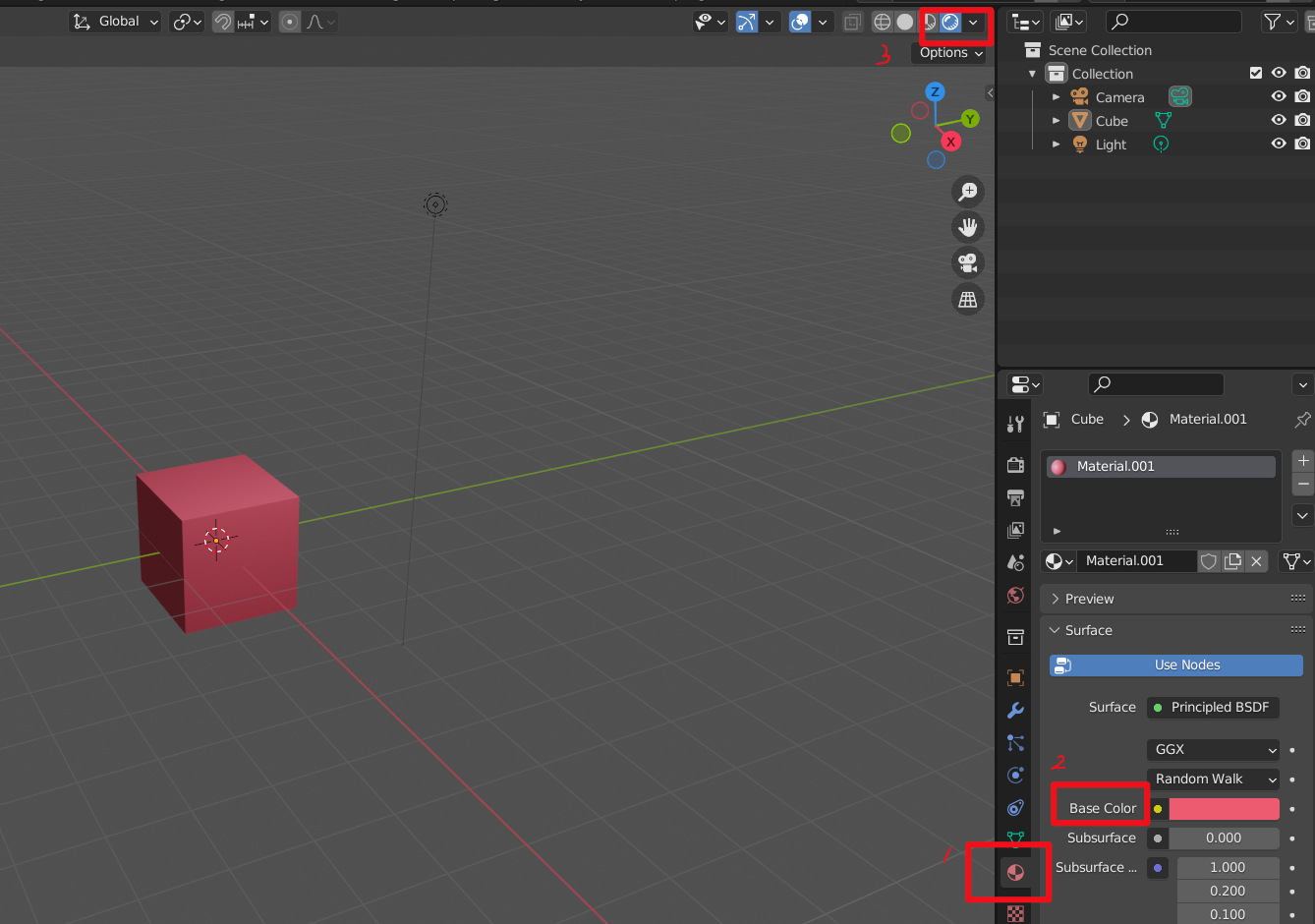

  1. 简单添加表面材质
    材质属性 — add — surface — base color

  2. 更细致的材质调整

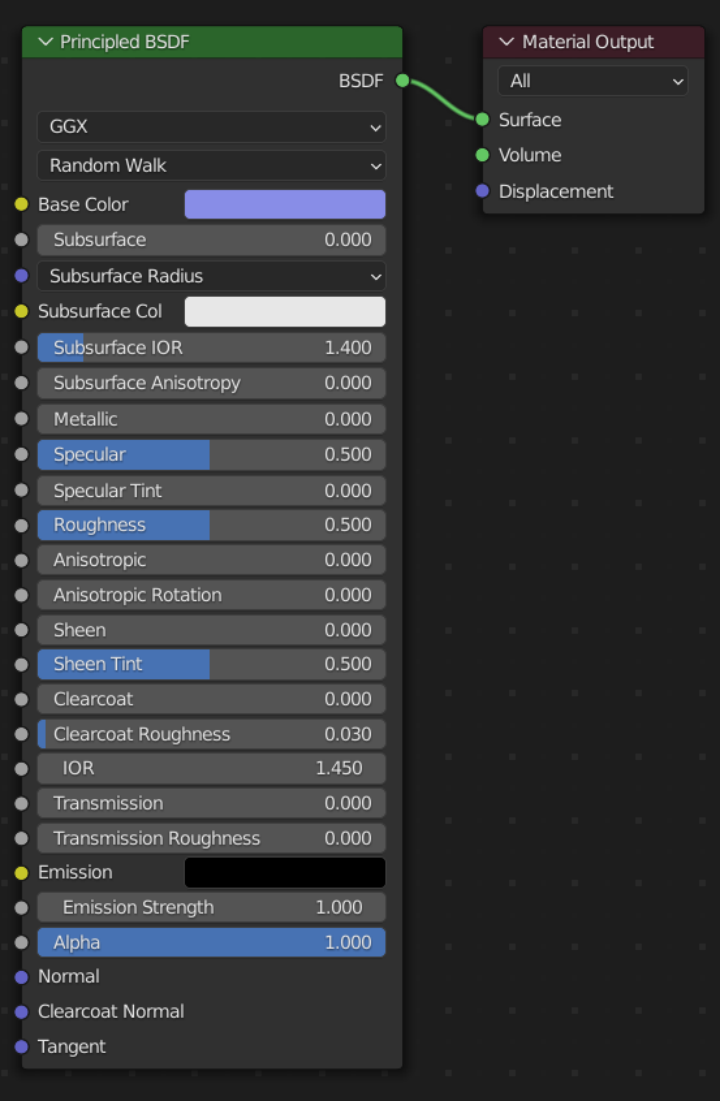

    最上方的Shading布局 — 调整着色器窗口的Principled BSDF节点中的参数
    Base color：物体的基础颜色
    Metallic：物体的金属性质，越高越有金属光泽
    Roughness：表面粗糙度，越小反光越明显
    Transmission：透光度（类似玻璃）
    Alpha：透明度（物体显示的透明度）

1.2.3 光照

1.2.3.1 光源参数

光源的参数在属性窗口中，一个灯泡图标的选项，里面就是光源的各种参数
Blender默认的光源有4种
点光源：向四周发射光线
太阳光：全局的平行光照，有方向
聚光灯：由一个点发出，圆锥区域内有效，有方向
平面光：由一个面发出，有方向
这些光源都有颜色、强度等参数设置

1.2.3.2 环境贴图

环境贴图是一种保存了场景光照信息的文件，使用环境贴图相当于把我们的模型直接放到了那个环境之中
具体步骤：

  1. Shading布局 — 着色器窗口左上角Object字样下拉菜单切换为World
  2. Add — Texture — Environment Texture — open — 找到准备好的exr文件 — 将环境贴图加载到节点中
  3. 将该节点右侧的color连接到Background的color

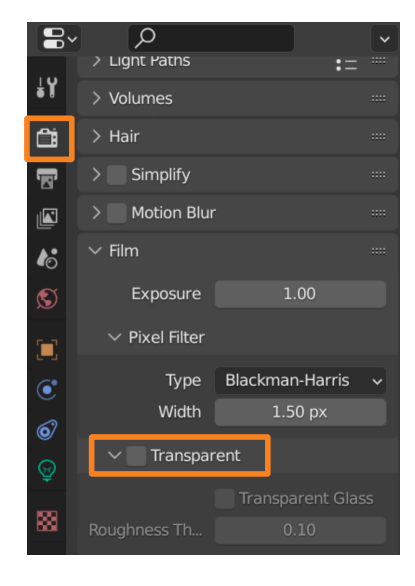

  4. （Optional）渲染的时候环境贴图同样会作为背景出现在渲染图之中，我们希望渲染的时候只保留光照，但不要出现背景贴图，这时我们可以将渲染的背景设置为透明

1.3 其他

1.3.1 快捷键

  1. 左上角Edit-Preference-Keymap下的空格键可以换成Search，这样可以在界面内按下空格的时候，程序会弹出一个搜索框，输入一些操作的关键字，会返回一些可能的操作，是一个比较有用的快捷键

  2. 编辑场景的视角

  • 鼠标滚轮：缩放视角
  • 长按鼠标中键：旋转视角
  • 长按鼠标中键 + shift：移动视角
  1. ctrl+a：应用物体的变化
    有时候我们希望我们操作的变化能确切的改变这个模型的几何数据，比如修改模型原点的时候。那我们需要将变化应用（apply）到模型上
    选择物体，按下快捷键 ctrl + a，会弹出要应用的变化（比如位移、旋转、缩放），选择自己需要应用的变化就行

1.3.2 注意事项

  1. blender导入模型的时候默认会绕X轴旋转90度，记得把这个角度设置回0

二、动画

1. 渲染一个360度围绕自身旋转的动画

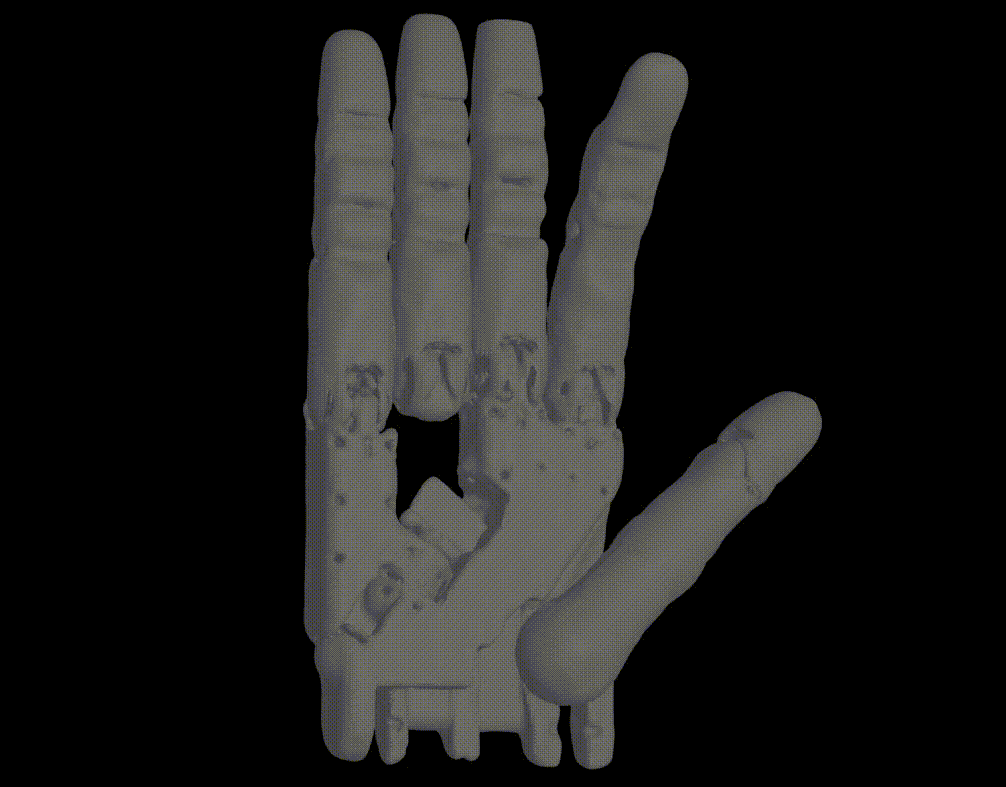

效果显示：

方法一：

本部分来自【Blender】使用Blender渲染一段360度旋转的动画的教学

  1. add一个plane，相机视角调整好物体
  2. Shift+a — Empty — Cube 创建之后可以通过S、G、R调整Cube使得包围住物体
  3. 先选中物体，Shift再选中Cube，然后Ctrl+p选择Object
  4. 时间轴设置从1-75
  5. 第一帧：选中Cube，在Rotation的z轴0度时点击插入到关键帧
  6. 最后一帧：Cube的Rotation的z轴修改为360度，并插入关键帧
  7. 在渲染属性里面设置输出路径和输出格式，点击渲染动画之后就会保存在输出路径里面，这一步要做不然的话渲染输出还是图片

方法二：

  1. Animation布局 — 设置好关键帧1-75 — 物体调整在x=0，y=0处
  2. 选中物体，点击第一帧，在物体Rotation的z轴0度时点击插入到关键帧
  3. 点击最后一帧，z轴改为360度并插入到关键帧
  4. 渲染设置（上面第七步）
  5. 需要阴影的话就加个plane

2. 多个物体放进时间轴里显示出一段变化过程

效果显示：

步骤：

  1. 导入所有物体，位置都放在同一个地方，相机视角调整好物体
  2. 点击第一帧 — 选中第一个要显示的物体 — 物体属性 — visibility — 打勾viewpoints和render — 插入关键帧
  3. 选中其他不显示的所有物体 — 物体属性 — visibility — 取消打勾viewpoints和render —— 插入关键帧
  4. 重复此步骤：间隔10帧 — 选中当前显示的物体 — 取消打勾 — 插入关键帧 — 选下一个要显示的物体 — 打勾 — 插入关键帧
