不可压缩粘性流体的一元流动(九)

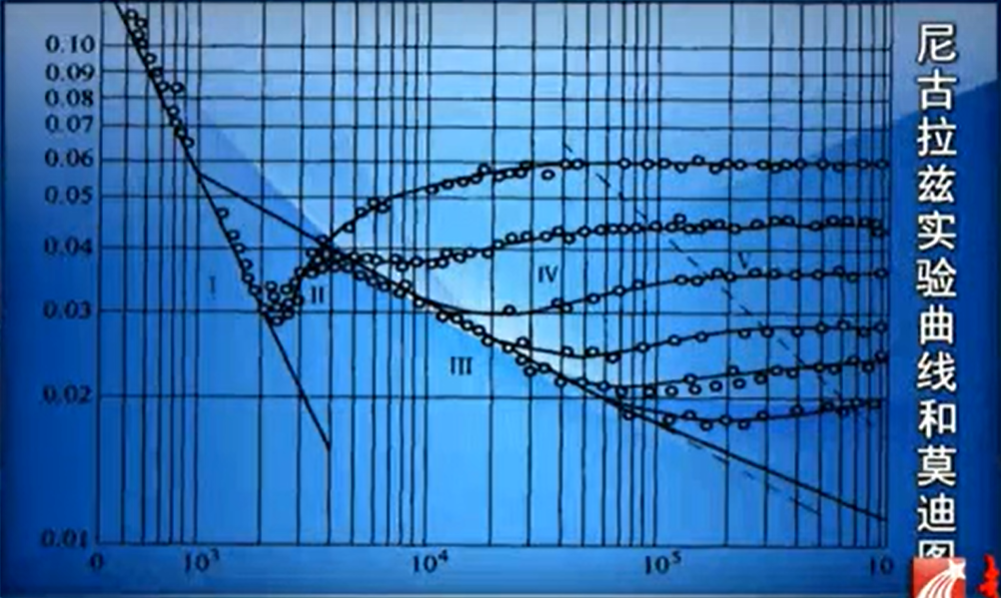

尼古拉兹实验曲线和莫迪图(横坐标是雷诺数，随着雷诺数增大，湍流的可能性增大)

尼古拉兹1933-1934 年对人工粗糙管所做的实验。（6种不同的相对粗糙度）

该图可以分为5个区域。

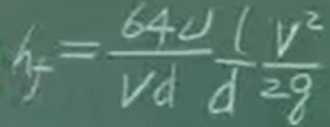

（1）层流:

所以：

（2）层流到湍流的过渡区(II)：

2300 < Re< 4000

λ仅与Re有关，与Δ无关。

（3）水力光滑区(III):

4000< Re < 80d/Δ

λ仅与Re有关，与Δ无关，但这个区域的上限取决于d/Δ,h_f与V^1.75成正比。
