实验1 用机器指令和汇编指令编程

1. 教材实验1

• 实验任务(1)

机器码数据较多，只用前4行实验即可。

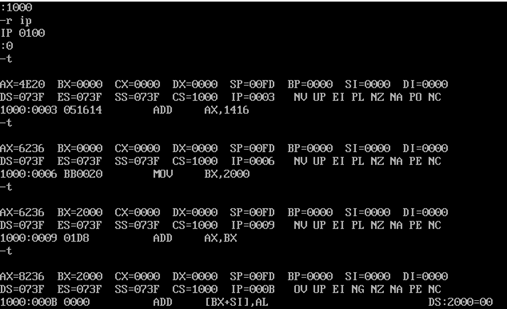

用e命令和a命令两种方式，写入内存。(使用t命令单步调试）

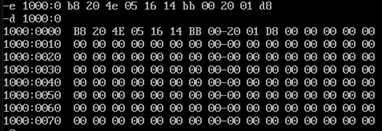

e命令：

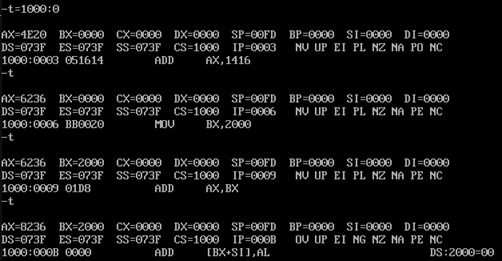

a命令：













•  实验任务(2)

附上a命令写入和t命令单步调试实验截图。对于单步调试较多的部分，只截调试开始，和调试出正确结果的部分即可。













•  实验任务(3)

附上在debug里实验的截图，并且基于实验结果，作必要的文字说明。

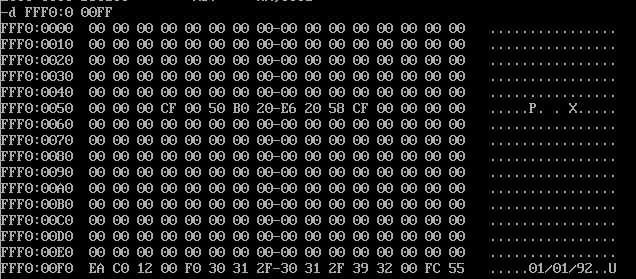

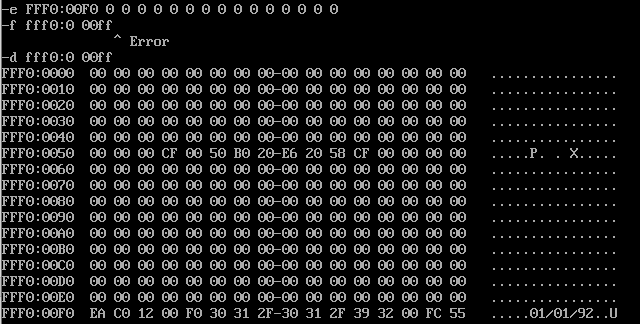

找到了ROM中的生产日期01/01/92  在内存FFFF6~FFFFDH单元中





 试图修改这一块内存全为0，失败。





 由于ROM是只读存储器，不能被修改，这个日期也是提前实现写进去的，只能读。

• 实验任务(4)

附上在debug里实验的截图，并且基于实验结果，作必要的文字说明



改变数据





改变地址



根据书上得知，地址A0000~BFFFF的内存单元是显存，在这里写数据就会被输出出来。改变数据就是改变写入的内容，能够显示不同的图案。改变地址就是在显示器的不同位置显示出来。

2. 教材实验2

实验任务(1)

①截图记录：使用 e 命令修改内存单元0022:0~0022:f 中的数据，及修改后查看是否正确写入的操作





② 截图记录：使用 a 命令输入的 p74 指令

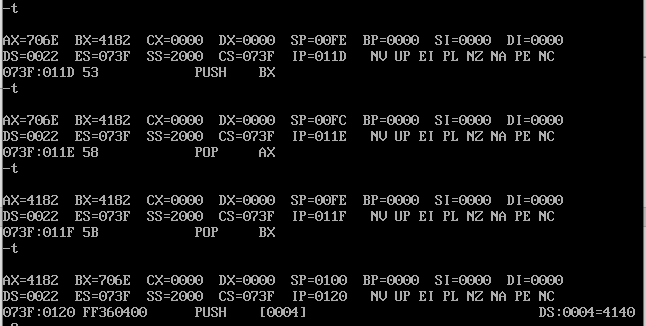

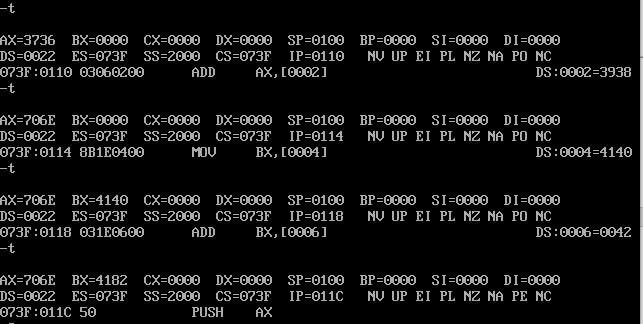

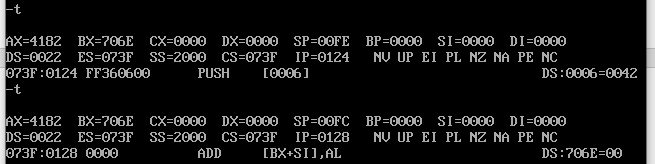

③截图记录：每一行指令单步调试（如单步调试步骤多，可分屏截图，但不要有遗漏）

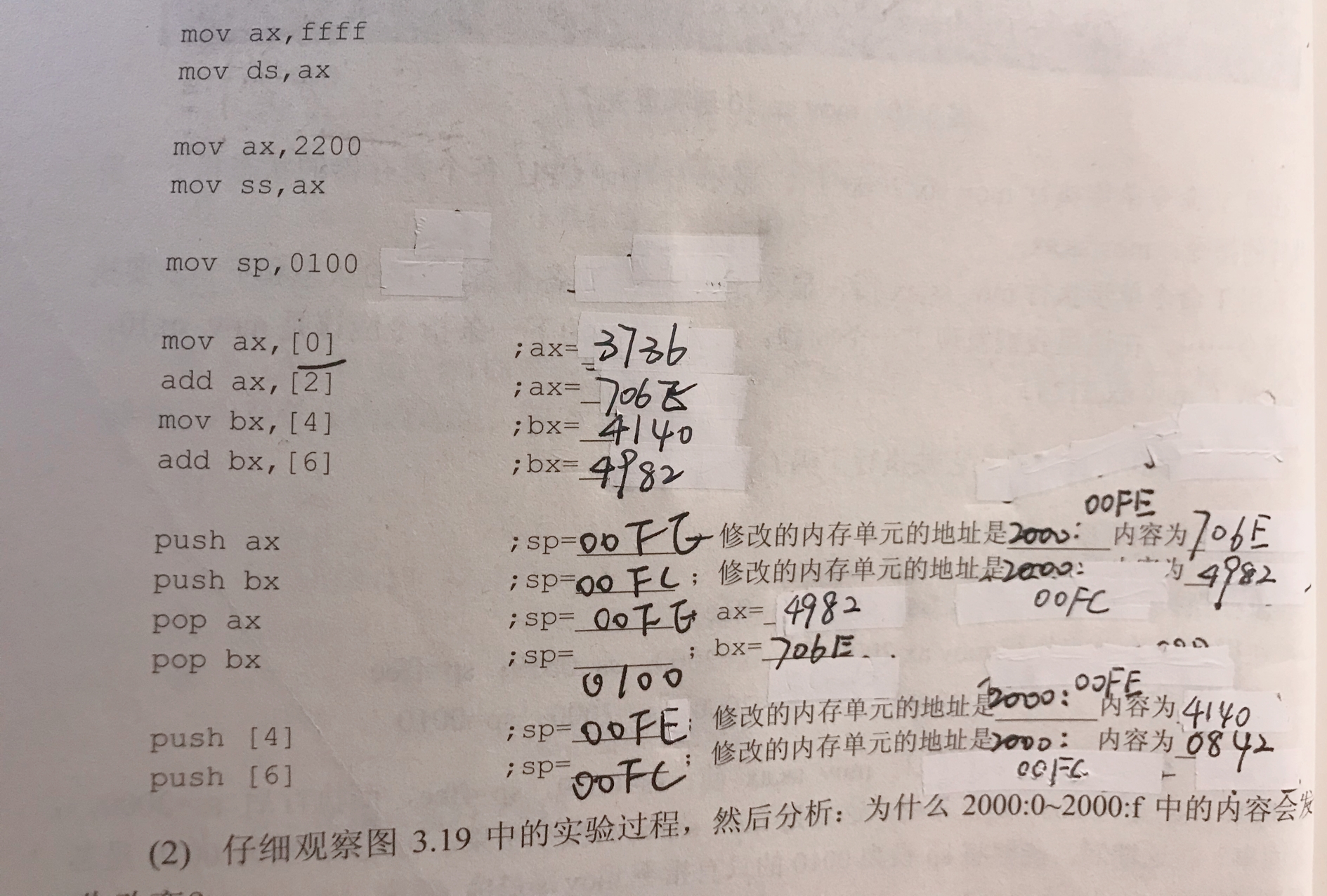

 ④ P74 中指令执行后各个寄存器填空结果，以在文档中手工标注或手机拍照截图方式复制在文档中。

对于③单步调试的观察，与理论上分析的结果进行比较，检验是否一致。如不一致，分析原因

分析过程如上，和我们课上学习分析的栈一致。

• 实验任务(2)





 ①截图记录图 3.19 中使用 a命令输入的 7 行指令，使用 e 命令修改 2000:0~2000:f 的值，及修改后查看的部分

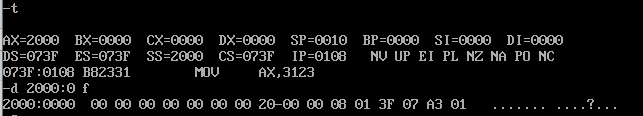

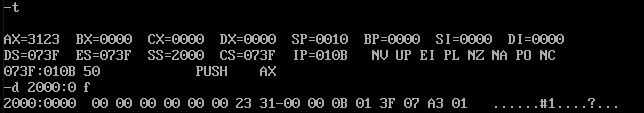

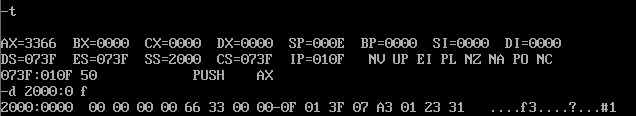

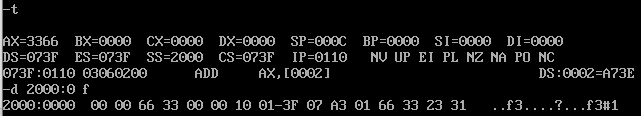

 ②单步调试每一行汇编指令的截图。每一条指令单步调试后，都使用 d 命令查看2000:0~2000:f 的值。观察每一条指令执行后相关寄存器值的变化，及 2000:0~2000:f 单元值的变化，并思考原因











































以文字方式陈述：

①前3行汇编指令的功能，特别是，mov sp, 10意味着什么？初始时栈顶和栈底分别是？



mov ax,2000    将2000H送至ax寄存器



mov ss,ax         初始化设置ss栈顶段地址为2000H



mov sp,10         初始化sp栈顶偏移量为10

初始时的栈顶和栈顶都是：2000:0010



②基于单步调试观察到的变化，给出你对此的思考及可能原因分析。

这一块空间不仅存了AX，还存了CS，IP的值，当有数据入栈时这些前面原有的数据先前移动空出位置。

可能是dos下系统只有一个栈。所以才会又这种情况。

 五、实验总结

 使用t命令的两种形式，在调试前，如果写入的地址不是默认的，一定不要忘记更改cs和ip。

通过实际写一遍代码，查看内存的变化更能了解它指令在硬件中的改变。理论和实际环境中有什么区别。
